电气知识培训演示幻灯片.ppt

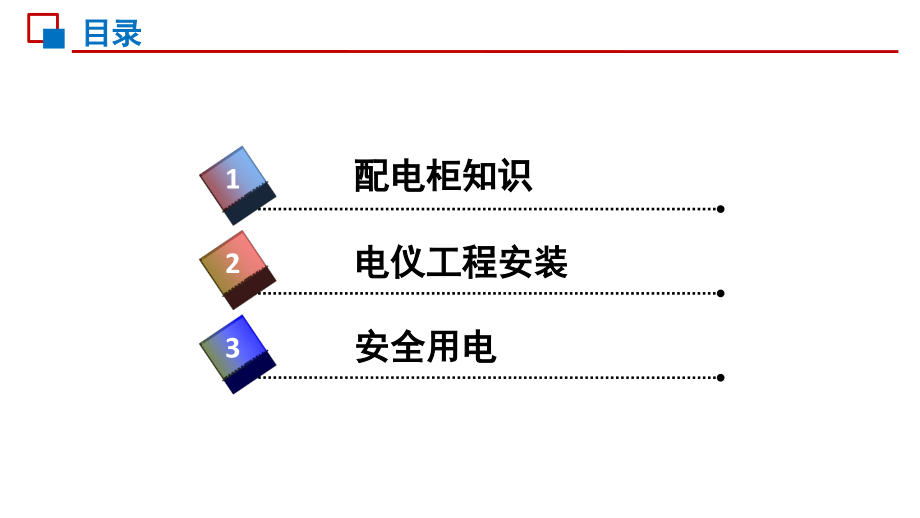

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,电气知识培训,电气公司,配电柜知识,1,2,3,电仪工程安装,安全用电,目录,一,配电柜的分类,第一章 配电柜知识,配电柜制作工艺,公司产品及资质,配电柜型号说明及,特点,二,三,四,电力系统,发电厂,升压变电站,高压输送,降压变电站,高压配电室,高压设备,低压配电室,低压设备,配电柜定义,电力系统,在电力系统的末端负责分配电能和电力线路、用电设备的监测、控制而集成电气元件的柜体被称为配电柜。,配电柜就是开关柜和配电箱在广义概念上的合称。,开关柜,是一种成套开关设备和控制设备，主要对电力线路、主要用电设备的控制、监视、测量和保护，体积大，常设在变电站和配电室内。,配电柜的分类,配电箱主要对用电设备控制、分配电能，对线路的过载、短路、漏电起保护作用，体积小，适用各种场所。,开关柜和配电箱的区别,配电柜分类,配电柜的分类,户外,型,户内型,高压,中压,低压,箱变,开关箱,24KV,、,35KV,、,66KV,为高压，常用的高压开关柜为,35KV,（如,KYN61-40.5,）,3KV,、,6KV,、,10KV,为中压，常用的中高压开关柜为,10KV,（如,KYN28-12,）,500V,以下为低压，低压开关柜一般为,380V,（如,GGD,、,GCK,、,GCS,、,MNS,等）,按电压等级分类,配电柜的分类,目前，常规的低压开关柜一般为,380V,（如,GGD,、,GCK,、,GCS,、,MNS,等）；中高压开关柜一般为,3KV,、,6KV,、,10KV,、,24KV,、,35KV,，我们常用的中高压开关柜为,10KV,和,35KV,（如,KYN28-12,、,KYN61-40.5,）。,开关柜中，,500V,以下为低压，,3KV,、,6KV,、,10KV,为中压，,24KV,、,35KV,、,66KV,为高压，其中,66KV,很少用。,按电压波形分类,可以分为直流开关柜、交流开关柜。,按断路器安装方式分类,可以分为移开式开关柜和固定式开关柜,。,按安装地点分类,可以,分户内式开关柜和户外式开关柜。,配电柜的分类,按配电装置绝缘特点分类,可以,分户空气绝缘敞开式开关柜、气体绝缘金属密闭式（,GIS,）开关柜及混合技术（,MTS,）开关柜。,按结构形式分类,低压开关柜分为抽出式开关柜（,GCS,、,GCK,、,MNS,等），固定式开关柜（,GGD,、,XM,配电箱、,XL,动力柜等）。,按用途分类,分为进线柜、出线柜、计量柜、补偿柜（电容柜）、转角柜、母线联络柜、,PT,柜、隔离柜,中高压开关柜：按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜、金属封闭箱式开关柜和敞开式开关柜四大类。,配电柜的分类,集团用配电柜,1,、,KYN61-40.5KV,金属铠装移开式高压开关柜,配电柜的分类,集团用配电柜,2,、,KYN28A-12KV,金属,铠装中置式高压开关柜,配电柜的分类,集团用配电柜,3,、,GGD,、,MNS,、,GCS,、,GCK,低压交流开关柜,GGD,MNS,GCS,GCK,配电柜的分类,集团用配电柜,4,、,XL,动力柜、,XM,配电箱、暗装箱等非标柜。,XM,配电箱,暗装箱,XL,动力柜,配电柜的分类,集团用配电柜,5,、,EPS,应急电源柜,配电柜的分类,6,、,UPS,不间断电源,集团用配电柜,配电柜的分类,集团用配电柜,7,、,直流屏,配电柜的分类,集团用配电柜,8,、,预装式箱式变电站,配电柜的分类,一,配电柜的分类,第一章 配电柜知识,配电柜制作工艺,公司产品及资质,配电柜型号说明及,特点,二,三,四,K,Y,N,A,产品名称：,K:,金属铠装式,J:,金属间隔式,X:,金属箱式,H:,金属环网式,结构特征,G,：固定式,Y,：移动式,使用条件,N:,户内型,W:,户外型,额定电压,KV,12,：,12KV,40.5,：,40.5KV,设计系列序号,28,：,28,系列,61,：,61,系列,高压柜型号说明,KYN28-12A,表示,12KV,金属铠装移动式户内型开关柜。,改进代号,A,：第一次改进,B,：第二次改进,28,12,配电柜型号说明,二防:防止误分、误合短路器。,四防：防止带负荷分、合隔离开关。,五防：防止带电挂地线或合接地开关。,三防：防止带接地线合隔离开关。,一防：防止误入带电间隔,高压柜的“五防”功能,安全生产，“五防”要牢记！,配电柜特点,低压柜型号说明,G,G,D,辅助电路方案代号,主回路方案代号,设计序号,1,分断能力为,15KA,2-,分断能力为,30KA,3-,分断能力为,50KA,电力用柜,电气元件固定安装,交流低压配电柜,配电柜型号说明,G,C,K,1(A),功能特征,设计序号,型号,G,柜式结构,C,抽出式,K,控制中心,1,设计序号,2,设计序号,3,设计序号,JX,：进线柜,KD,：馈电柜,RB,：电容补偿柜,KZ,：电动机控制中心,65,：分断,65KA,50,：分断,50KA,30,：分断,30KA,15,：分断,15KA,低压柜型号说明,开断电流,配电柜型号说明,G,C,S,辅助电路方案代号,主回路方案代号,品种特征代号,抽出式,柜式结构,低压柜型号说明,配电柜型号说明,M,S,电路方案代号,功能特征,开关配电设备,低压,标准间模式,低压柜型号说明,配电柜型号说明,N,相比,GGD,来说，,GCK/GCS/MNS,在故障维护时方便快捷，只需拉出故障抽屉直接更换，不影响其他回路正常运行，但,GGD,需要整个柜体断电之后才能维护；,GCK/GCS/MNS,较省地方，出线路多；,GGD,相对出线回路少，占地较大（如果地方小做不了固定柜的建议该做抽屉柜）；,GCK/GCS/MNS,是抽屉式，,GGD,是固定式的；,GGD,价格较低；,GCS,只能做单面操作柜；,GCK/MNS/GGD,可作双面操作柜；,MNS,是AAB设计制造的，,GCK/GCS,是国产柜型；,配电柜特点,GGD,、,GCK,、,GCS,、,MNS,的区别,非标配电柜，主要有,XL,动力柜、,XM,配电箱、暗装箱等。,应用比较普遍，操作稳定可靠；,体积小、安装简便,;,技术性能特殊,;,配置功能独特、不受场地限制,.,特点,非标配电柜,配电柜特点,UPS,不间断电源,主要对计算机网络系统（如,DCS,）或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。,配电柜特点,EPS,应急电源,主要为电力保障和消防安全提供应急电源。广泛用于大楼应急照明、化工和工矿企业紧急用电、消防电梯等。,配电柜特点,一,配电柜用途和分类,第一章 配电柜知识,配电柜制作工艺,公司产品及资质,配电柜型号说明及,特点,二,三,四,动力柜认证证书,MNS,认证证书,配电箱认证证书,CCC,强制性认证证书 一览表,当前，公司共取得六种低压柜强制性认证资质及高压柜型式试验认证资质。,公司生产资质,GGD,认证证书,电容柜认证证书,GCK,认证证书,当前，公司共取得,4,种壳体型式试验资质认证。,壳体资质,GCK,壳体证书,GGD,壳体证书,动力柜壳体证书,配电箱壳体证书,公司生产资质,一,配电柜的分类,第一章 配电柜知识,配电柜制作工艺,公司产品及资质,配电柜型号说明及,特点,二,三,四,GB4208-2008 ,外壳防护等级（,IP,代码）,GB/T11022-1999,高压开关设备和控制设备标准的共同技术要求,GB/T13452.2-2008,色漆和清漆 漆膜厚度的测定,G,B7251.1-20,13,低压成套开关设备和控制设备,GB16927.1-2013,高电压试验技术,GB/T10233-20,16,低压成套开关设备和控制设备基本试验方法,公司产品制作标准依据,剪板,工序,折弯,工序,焊接,工序,涂装,工序,组装,工序,配电柜壳体生产流程,冲压,工序,配电柜制作工艺,钣金图纸设计,壳体,入库,母线,工序,配电柜成套生产流程,配线,工序,试验,工序,一二次,线预制,成套图纸设计,装配,工序,母线,预制,配电柜制作工艺,产品,入库,剪板,采用数控液压摆式剪板机，型号：,QC12K-12,。最大剪板厚度,12mm,；最大剪板宽度,3200mm,。,所用板材,所用板材尺寸小于,1250*3200mm,，常用板材有,1.0,、,1.5,、,2.0,、,2.5,mm,。,技术要求,剪板下料时，由作业人员依据,下料明细表,下料，下料误差小于,1mm,。,加工说明,冲压,采用数控转塔冲床，型号,MP10-30,。最大加工板材尺寸：,1250*4000mm,；最大加工厚度：,6.35mm,，冲孔频次,600hpm,。,技术要求,利用,CAD/CNC,制图软件绘制冲压开孔图，然后将程序导入冲床中，调用程序加工板材；冲孔毛刺小于板材厚度,15%,。,加工说明,自动冲剪线,型号：,NEPS 1500*5000,，集工件上料、冲孔、剪切、分拣工艺于一体的生产线。,设备主要参数,最大存储板材尺寸：,3000*1500mm,最大存储板材高度：,120mm/,层,最大存储板材重量：,3T/,层,最大加工板材厚度：,3mm,1mm,步距最大冲孔频次：,1000,次,/,分钟,25mm,步距最大冲孔频次：,420,次,/,分钟,加工说明,折弯,加工说明,采用数控折弯机，共两台折弯设备：,MB8-250*3200,；,PRBC 225*3100 ZX,。,技术要求,根据“折弯成型图”编制程序；,折弯角度偏差,0.5,；,成型尺寸设计尺寸误差不大于,1mm,；,焊接,高低压柜门角对接和非标配电箱制作需采用氩弧焊接。,技术要求,焊接对口不平度,1mm,；,焊接后门板变形尺寸偏差,1mm,；,焊口不得出现焊瘤、烧穿现象；,加工说明,涂装,采用自动涂装生产线：全程由变频器控制传输链条循环转动，带动工件依次经过前处理、烘干、喷涂、固化四个工位，完成表面涂装工艺。,技术要求,涂层平整、颜色均匀，涂层厚度：,5070m,设备主要参数,链条全长：,260m,最大挂件尺寸：,2300,*,800*1500mm,最大承受挂件重量：,100Kg/,件,最小挂件间距：,500mm,工艺速度：,0-3 m/,分钟,前处理,烘干,固化,喷涂,加工说明,组装,加工说明,GGD,、,GCK,、,MNS,、,KYN28,等配电柜壳体设计成组合式，全部使用螺栓紧固。,技术要求,框架对角误差,2.5mm,；,框架平行误差,1.5mm,；,门子无变形缝隙符合防护等级,IP30,要求；,表面无划痕。,图纸设计,说明,当前设计的图纸主要原理图、系统图、接线图，元器件安装布局图。,利用,EPLAN,和,Soildworks,软件，绘制出,3D,安装布局图、一二次线接线图等，并导出下线、元件清单，将配线和母线工作前移，同时柜内元器件安装、布线接线位置固定，实现,作业标准化、流线化。,预制,说明,按照生产计划排程，根据预先图纸设计进行了下线、分线、穿线号、端子排制作和母线制作工作，为生产运行做好准备工作。,下线,分线、穿线号,端子排制作,母线制作,装配,说明,按照柜体,3D,布局图安装元器件，提高安装效率,。,技术要求,安装时，对元件外观、规格型号复验；,依据图纸核对元器件的规格型号,刀开关、断路器等元器件机构灵活,安全间距：低压相间,1cm,；高压：,12.5cm,配线,说明,本工序涉及走线、分线、接线三部分。依据接线图将导线沿线槽分至各元器件，然后接线,。,技术要求,过门导线留有余量；,二次线线鼻铜丝祼露,0.5-1mm,；,电压、控制回路导线宜选用,1.5mm,；,电流回路选用,2.5mm,绝缘导线；,压接点原则上只压接一根导线，最多不得超过两根；,线鼻压接牢固，无松动。,母线安装,说明,根据母线制作图纸，,已提前利用,先进的数控母线冲剪加工线和数控母线折弯机将母线制作完成，进行柜体内部安装。,技术要求,严格遵技术,3D,空间布局图纸要求作业；,折弯角度,90,；,热缩管烤制，温度范围：,120-125,，时间：,20min,。,热宿管无褶皱；,母排弯曲部位距搭接面的边缘,30,。,螺栓紧固无松动，满足力矩要求。,试验,说明,配电柜低压试验主要围绕机械检查、,绝缘性能测试及电气性能测试,等方面。,低压电气试验技术要求,1,、,依据图纸，检查元器件安装布局是否合理,；,2,、,电气间隙和爬电距离的验证；,3,、,检查操作机构的灵活性、联锁动作正确可靠；,4,、,绝缘性能测试,；,5,、,通电检查电器开关，调整整定值，进行模拟动作，检查电器开关动作是否正确、可靠,；,试验,说明,配电柜高压试验主要围绕机械检查、绝缘性能测试、电气性能测试及整体耐压等方面,。,高压电气试验技术要求,1,、,检查操作机构的灵活性、联锁动作正确可靠；,2,、绝缘性能测试；,3,、测试真空断路器开关特性和回路阻值；,4,、,检测电流互感器变比、极性是否正确，测量回路阻值；,5,、测试合闸、分闸等二次回路接线是否正确；,6,、核对保护器开关量是否正确，输入故障电流，检测保护器是否动作；,7,、,核对智能操控装置状态指示是否正确；,8,、配电柜整体耐压试验。,一,三,施工流程,施工中各控制要点,第二章 电仪安装知识,四,交接验收,二,施工前的准备工作,施工流程,1.,施工前准备,2.,接地安装,3.,配电室、变压器安装,4.,桥架安装、电缆敷设,5.,照明安装,6.,仪表安装,7.,交接试验,8.,交工验收,施工前准备,图纸审核,方案编制,材料验收,图纸审核,三看,看设计说明，了解整个工程的电气配置情况，各分系统的设计原理。,看各分项的系统设计图纸，对系统由一个比较明确的概念,.,看平面布置图，同时对照系统图，检查两者之间有无矛盾，不相融之处。,三核对,核对系统的设计方案是否符合规范要求；多系统电能容量分配的合理性。,核算主要干线载流量与所选导线规格是否一致。,核算设计选用的线管、桥架规格型号是否恰当；各管线、导线、器具设备的型号、规格、位置、标高应明确,.,一注意,注意消防要求需双路供电的应设置双路电流。,方案编制,编制依据,电气仪表施工方案,GB50303建筑电气工程施工质量验收规范,、,GB50093,自动化仪表工程施工及质量验收规范等规范,标准,进行编制。,施工方案是工程施工的指导性文件。,根据建设方的工期要求，制定合理的施工进度计划；,针对主要工序制定先进的施工方法和工程质量目标、安全目标、环境保护目标，并保证质量管理体系的有效运行，以求实现优质、安全、环保、高效、低耗，取得最大的经营效果，全面地完成施工任务。,编制目的,材料检验,施工前对施工材料进行复验，复验内容包括：规格、材质、质量、数量、合格证质保书；,检验目的是为了确保施工材料合格，确保工程质量。,检验内容与目的,接地,将电力系统或建筑物中电气装置、设施应该接地的部分，经接地装置与大地作良好的电气连接；,其目的是为了保证设备的正常工作和人身安全。,接地安装,防雷,接地,为了防止雷击对设备、建筑物和生命财产的损坏，利用,避雷针、避雷线、避雷器等向大地泄放雷电流。,接地分类,保护接地,为了保障人身的安全，避免发生触电事故；,将电气设备的金属外壳、配电装置的构架、线路的塔杆等正常情况下不带电，但可能因绝缘损坏而带电的所有部分接地。,工作,接地,为,保证电路故障时迅速切断电源或切除故障，降低电气设备和线路的绝缘，要求信号回路接地、屏蔽接地和本质安全仪表接地；变压器或发电机的中性点接地,防静电,接地,为了防止静电引起易燃易爆气体或液体发生火灾或爆炸，而对贮气体或液体管道、容器等设置的接地。,接地安装,防静电接地,保护接地,避雷接地,保护接地,工作接地,接地构成,接地体由,接地体,+,接地线构成。,埋入大地与土壤直接接触的金属导体称为接地体或接地极。,连接接地体及设备接地部分的导线称为接地线。,接地安装,自然接地体：兼作接地体用的、直接与大地接触的各种金属构件、非可燃液体及气体的金属管道，建筑物或者构筑物基础中的钢筋，电杆的基础及其上的架空避雷线或中性线等。,人工接地体：为了满足接地电阻的要求而专门埋设的接地体，包括垂直埋入地中的钢管，角钢等。,接地体分类,自然接地体,人工接地体,人工接地体安装,接地体顶面埋设深度应符合设计规定；当无规定时，不应小于0.6米。,垂直接地体的间距不应小于5米。,接地安装,接地电阻值应符合设计要求。,独立的防雷接地电阻应10；,独立的安全保护接地电阻应4；,独立的工作接地电阻应4；,防静电接地电阻一般要求100；,共用接地体(联合接地)接地电阻应1。,（园区设计为联合接地，接地电阻,1,）,接地阻值要求,配电室内机柜安装,项 目,允许偏差,mm/m,mm/,全长,不直度,1,5,水平度,1,5,不平行度,/,5,基础型钢应按设计图纸或设备尺寸制作，其尺寸应与盘、柜相符，允许偏差应符合下表的规定:,盘基础要求,配电室内机柜安装,项 目,允许偏差（,mm,）,垂直度（每米,1.5,水平偏差,相邻两盘顶部,2,成列盘顶部,5,盘面偏差,相邻两盘边,1,成列盘面,5,盘间接缝,2,盘、柜前后垂直度找正,1.5mm,盘、柜单独或成列安装时，其垂直、水平偏差及盘面偏差和盘间接缝的允许偏差应符合下表的规定：,盘、柜安装要求,桥架安装,管道类型,平行净距（,m,）,交叉净距（,m,）,一般工艺管道,0.4,0.3,易燃易爆气体管道,0.5,0.5,热力管道,有保温层,0.5,0.3,无保温层,1.0,0.5,支架应固定牢固、横平竖直、整齐美观；,当无设计要求时，桥架的支架间距为1.5-3M；垂直安装的支架间距不大于2M；,当设计无要求时，电缆桥架与管道的最小净距离，应符合下列要求：,安装要求,桥架安装,当桥架弯头、三通、变径等配件在现场制作，其弯曲半径不应小于在该桥架内敷设的电缆最小弯曲半径。弯头处铺设绝缘胶皮。,电缆桥架进入建筑物处应有“内高外低”的防水坡度。,槽式桥架底部应有泄水孔。,安装要求,电缆敷设,表：电缆最小弯曲半径,电缆类型,最小弯曲半径,控制电缆,非铠装控制电缆,6D,铠装控制电缆,12D,电力电缆,橡皮绝缘电力电缆,无铠装,10D/,铠装,20D,聚氯乙烯绝缘电力电缆,10D,交联聚乙烯绝缘电力电缆,多芯,15D/,单芯,20D,注：,D,为电缆外径。,电缆敷设前，对电缆进行绝缘电阻测试，用绝缘摇表遥测电缆每相线芯的绝缘电阻。,电缆的最小弯曲半径应符合下表的规定:,敷设要求,保护管安装,保护管应排列整齐、固定牢固。钢管管卡间的最大距离应符合下表的规定；管卡与终端、电气器具或盒(箱)边缘的距离宜为150500mm。,电缆保护管应用卡子固定牢固，不应采用焊接方式固定。,安装要求,照明安装,灯具的型号应符合设计要求，防爆灯具铭牌上应有防爆标志和防爆合格证号，防水灯具的防水胶圈应齐全，粉尘环境灯具应选用尘密结构。,灯具安装完成后，应全部按回路进行试亮，检查包括灯具在内的照明线路的绝缘电阻值不应低于,0.5M,。,安装要求,仪表安装,常用仪表安装,压力表安装、双金属温度计安装、热电阻（偶）安装、压力变送器安装、双法兰差压变送器安装、流量计安装、磁翻板安装等。,1,、,光线充足，操作和维护方便；,2,、带毛细管仪表设备安装时，毛细管的敷设应有保护措施，弯曲半径不应小于 50mm。,3,、仪表上接线盒（箱）按防爆等级配置防爆密封配件、防爆终端接头，引入口不应朝上。施工过程中应及时封闭接线盒盖及引入口。,安装要求,仪表管路敷设,要求,仪表管道要求横平竖直，讲究美观。导压管路多用,12X1,、,14X2,或,18X3,无缝钢管，气源管路多用,2,的无缝钢管。仪表管路须采用专用弯管器弯制。,导压管道水平敷设时，应根据不同介质测量要求分别按1,101100的坡度敷设，其倾斜方向应保证能排除气体或冷凝液，当不能满足要求时，应在管路集气处安装排气装置，集液处安装排液装置。,导压管安装,仪表管路敷设,气源管道的管径可根据供气点确定（参见下表），特殊供气点的供气点数，应由设计另行确定。,水平干线管上的支线管引出口，应在干线管的上方，干线管上应留有备用接口。,气源管安装,公称管径,DN15,DN20,DN25,DN40,DN50,DN65,DN80,供气点数，个,1,5,6,15,16,25,26,60,61,150,151,250,251,500,供气系统配管管径选取范围,电伴热带安装,一般要求,电伴热带的敷设按设计要求进行施工。敷设时，要考虑到后期便于对电伴热带的检修，也要考虑到便于管线中阀体和液位计等可拆部件的修理和更换。,伴热带应紧贴管道表面，以利散热。,水平管道上将伴热带附在管道下45度下方；,伴热带配电系统应具有过载、短路、漏电保护。,安装要求,接线,动力电缆终端的相色应正确，相序无误。,双绞线及多绞线应保持到接线端子处，不应提前拆开绑扎。,盘、柜、箱内布线应整齐美观，线号标识应耐久、清晰，导线应留有余量,盘、柜、箱内的多股线芯导线应采用接线片压接后与接线端子相接，不得存在中间接头。,仪表盘、柜、箱盘内配线，同一个接线端子上的连接芯线不应超过两根。,接线要求,交接试验,试验依据,依据,GB50150-2016_,电气装置安装工程电气设备交接试验标准,要求进行试验。,交接试验,测量绕组的绝缘电阻和吸收比：,测量绕组的直流电阻；,定子绕组的直流耐压试验和泄漏电流测量；,定子绕组的交流耐压试验；,电动机空载转动检查和空载电流测量。,试验项目,交流电动机,交接试验,绝缘油试验；,测量绕组连同套管的直流电阻；,检查所有分接头的电压比；,测量绕组连同套管的绝缘电阻、吸收比或极化指数；,测量绕组连同套管的直流泄漏电流；,绕组连同套管的交流耐压试验；,额定电压下的冲击合闸试验；,检查相位；,试验项目,电力变压器,交接试验,绝测量绕组的绝缘电阻；,绝缘介质性能试验；,测量绕组的直流电阻；,检查接线组别和极性；,变比误差测量。,试验项目,互感器,交接试验,绝,测量绝缘电阻,；,直流耐压试验及泄漏电流测量；,交流耐压试验；,检查电缆线路两端的相位：,交叉互联系统试验。,试验项目,电力电缆,交接试验,绝测量绝缘电阻；,测量每相导电回路的电阻；,断路器相间、断口间交流耐压试验；,测量断路器主触头的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时间；,测量分、合闸线圈的绝缘电阻；,断路器操动机构的试验。,试验项目,真空断路器,交工验收,交工验收,工程项目投料试车产出合格产品或试运行标定后，建设单位组织设计、施工、工程监理及相关单位按合同规定对交付工程的验收，办理工程交工验收手续，签署,“,工程交接证书,”,。,按照,SH3503,石油化工建设工程项目交工技术文件规定,和,SH3543,石油化工建设工程项目施工过程技术文件规定,的规定向建设单位移交工程建设交工技术文件。,施工单位所提报内容,安全分享：园区电气事故案例,安全用电规范总则,第三章 安全用电,安全用电在实际中的应用,安全用电的重要性,一,二,三,四,事故经过,2016,年,2,月,26,日上午，因,需,核对,480,脱硫,1#,、,3#,脱硫塔高压电机电缆，电仪管理工程师史文利,在,当班电仪管理专工蔡连生对工作票确认许可后进入东区新上脱硫配电室进行作业，蔡连生留下学员王成功监护便离开了配电室，史文利在没有办理倒闸操作票证、也没有与电仪管理专工联系的情况下，安排负责监护的学员王成功合分高压柜接地刀作业，误将运行中,5#,塔,1#,回收泵当作停运设备操作，发生了相间短路，配电柜发生爆炸，电网大幅波动，导致园区部分装置停车，造成,重大,安全风险和严重经济损失,。,一、东区新脱硫配电室重大误操作事故,安全分享：园区电气事故案例,事故经过,2014年6月29日19:28，煤化一公司人员启动3#造气热水泵电机，启动瞬间该电机10KV配电柜内发生短路，速断动作跳闸，同时造气10KV高压室三段进线开关柜限时速断保护动作，三相短路电流造成35KV4#馈线电压波动，4#、5#冰机稀油站油泵接触器释放造成工艺故障联跳主机，二尿5#氨泵、一甲泵C变频器因电压波动跳闸。,二、煤化一公司带接地刀合闸事故,安全分享：园区电气事故案例,事故经过,2016,年,1,月,9,日按照检修计划对总降,1#,主变,10101,开关做试验，上午,10:37,左右电仪维保助理技师刘学升在高压室做完断路器试验对断路器进行清理时，电仪维保工程师王华南离开现场到总降一楼落实交流耐压设备。电仪监护人维保助理技师刘学升，将高压开关柜,“,总控母,”,、,“,总合母,”,开关同时断开，造成总降高压柜控制母线、合闸母线全部失电，中间继电器释放，电压互感器测量回路与柜顶母线断开，现场氮压机、,CO2,压缩机等同步电机励磁故障，同步电机异步运行，定子过流，急停两台氮压机和两台,CO2,压缩机。,三、煤二误操作事故,安全分享：园区电气事故案例,安全分享：园区电气事故案例,安全用电规范总则,第三章 安全用电,安全用电在实际中的应用,安全用电的重要性,一,二,三,四,一、,减少人员触电事故发生,保证用电人员人身安全,二、,减少材料损耗,节约维护成本,三、,减少设备或线路事故发生,提高设备或线路的安全运行能力,园区安全用电的重要性,安全分享：园区电气事故案例,安全用电规范总则,第三章 安全用电,安全用电在实际中的应用,安全用电的重要性,一,二,三,四,配电室安全管理,一、,配电室作为集团、公司生产的重点要害单位，应配置齐全门窗，并用红漆喷涂,“,配电重地，严禁入内,”,字样；,二、,保持配电室内外卫生，定期进行清扫，做到配电柜无积尘，室内无积水；,三、,配电室内不得存放与变配电无关的物品，严禁临时或永久存放易燃易爆物品,；,安全用电规范总则,配电室安全管理,四、,无关人员一律不得进入配电室，如确需进入经公司主管领导批准，并应有运行维护人员全程跟随、监护,；,五、,配电柜停、送电时必须办理齐全票证，严格执行停、送电操作顺序，严禁,“,约时,”,停送电；,六、配电室内应安排人员每天对元器件、线路等进行巡检，在用电高峰期对配电室重点部位增加不定期巡检次数,；,安全用电规范总则,配电室安全管理,七、,配电室值班人员要坚守岗位，不得脱岗、做与岗位无关的事情,；,八、当出现人身触电和火灾事故时应不经联系立即切断电源并向上级部门汇报,；,九、配电室内的电器设备发生火灾时，应用四氯化碳、二氧化碳或者,1211,灭火器进行初期灭火，以防事故扩大；,安全用电规范总则,临时用电安全管理,一、,作业前由作业负责人向属地负责人提出申请并落实好各项安全措施,；,二、,安装、巡检、维修或拆除临时用电设备及线路由专业电工完成并应有人监护；,三、,所有临时配电箱均应设置接地保护，电力采用TN-S接零保护系统,；,安全用电规范总则,临时用电安全管理,四、,配电箱及开关箱装必须按规范要求设漏电保护器，用电设备实行一机、一闸,；,五、,架空线路的高度在人行道上宜不低于2.5米，机动车道上方从管架上敷设，无管架其高度应避开过往车间，高度宜不低于5米；,六、,当临时用电的用途、地点、负荷、用电环境发生变化时，作业单位必须停止工作，并重新申办临时用电许可证,；,安全用电规范总则,安全分享：园区电气事故案例,安全用电规范总则,第三章 安全用电,安全用电在实际中的应用,安全用电的重要性,一,二,三,四,个人劳动防护展示,安全帽,绝缘手套,绝缘胶鞋,工作服,安全用电在实际中的应用,一级配电柜,安全用电在实际中的应用,二级配电箱,安全用电在实际中的应用,三级配电箱,安全用电在实际中的应用,绝缘测试,绝缘测试：线路布置完成后，用500V摇表测试电缆绝缘电阻，阻值不低于10M；测试接地电阻，不大于4,安全用电在实际中的应用,临时线路架设,架设临时线路时，应注意线路的架空高度，在人行道上宜不低于2.5米，机动车道上方从管架上敷设，无管架其高度应避开过往车间，高度宜不低于5米,；同时在棱角处做好绝缘防护,安全用电在实际中的应用,设备送电前的检查,安全用电在实际中的应用,安全用电，任重道远！,101,101,
