电流保护接线课件.ppt

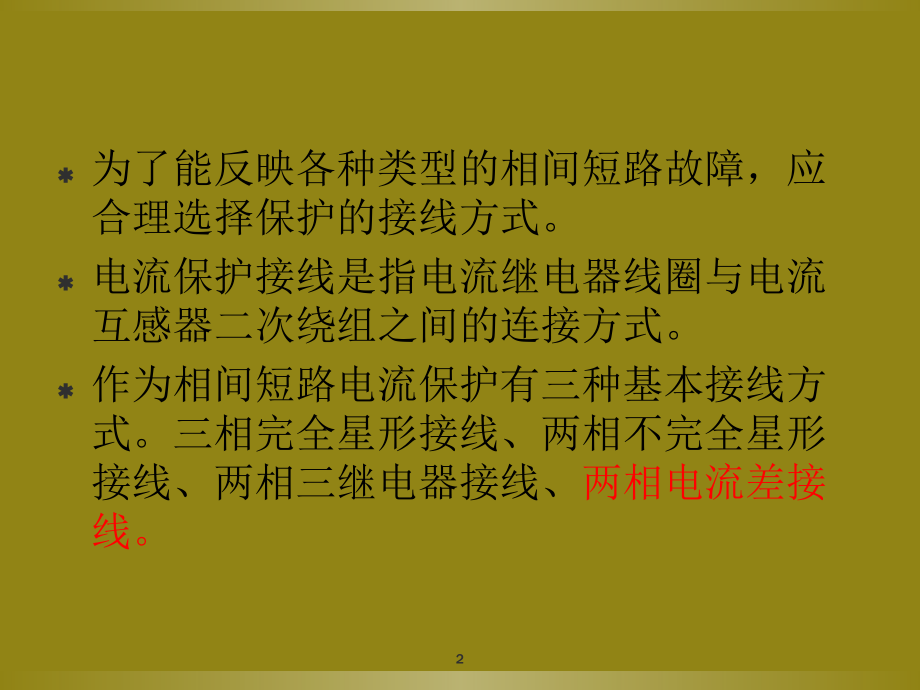

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,电 流 保 护 接 线,1,为了能反映各种类型的相间短路故障，应合理选择保护的接线方式。,电流保护接线是指电流继电器线圈与电流互感器二次绕组之间的连接方式。,作为相间短路电流保护有三种基本接线方式。,三相完全星形接线、两相不完全星形接线、两相三继电器接线、,两相电流差接线。,2,（,1,）三相三继完全星形接线,特点,:,三相电流互感器二次绕组与三个电流继电器分别按相连接，三个继电器触点并联,3,(2),两相两继电器接线,特点,:,只有两相装设电流互感器，按相连接继电器。,4,应用范围：中性点不接地系统。,原因：中性点不接地系统，单相接地属于不正常运行，允许继续运行一段时间。,作用：可提高供电可靠性。,要求：所有线路的电流互感器必须安装在同名相上。,5,只切除一回路示意图,6,切除两回路示意图,1,K,7,保护拒动示意图,8,扩大停电范围示意图,9,结论,:,在两回路上不同地点、不同相别发生两点接地短路时，若保护具有相同的动作时间，采用两相式接线有,2/3,的机会只切除一条回路，这是两相式接线的优点。,若在串联线路上发生两点接地短路，有,1/3,机会误切除近电源的故障点，扩大了停电范围，这是两相式接线的缺点。,10,（,3,）两相三继电器接线,特点：中性上的电流继电器测量到,B,相电流。,11,采用此接线的目的：为了提高,Y,，,d,变压器后发生两相短路的灵敏度。,因为变压器后两相短路，电源侧三相短路电流大小不相等，最大相是最小相的,2,倍。,若采用两相两继电器接线，有可能无法测量到最大相的电流，保护的灵敏度将受到影响。,12,结论：采用两相三继电器接线，可测量到三相短路电流，所以灵敏度得到提高，广泛应用于,Y,，,d,接线变压器的远后备保护。,13,电流保护三种接线方式应用条件不同,：,中性点直接接地系统应采用三相三继电器接线；,两相不完全星形接线较为简单，主要应用在,35kV,及以下电压等级的电网中，作为相间短路的保护。为了提高,Yd11,接线变压器后两相短路时过电流保护的灵敏度，通常采用两相三继电器接线。,两相电流差接线方式接线简单，投资少，但是灵敏性较差，这种接线主要用在,610kV,中性点不接地系统中。,14,
