施工现场平面布置与管理
一、施工平面图设计
(一)施工总平面图的设计内容
1. 项目施工用地范围内的地形状况;
2. 全部拟建建(构)筑物和其他基础设施的位置;
3. 项目施工用地范围内的加工设施、运输设施、存储设施、供电设施、供水供热设施、排水排污设施、临时施工道路和办公用房生活用房;
4. 施工现场必备的安全、消防、保卫和环保设施;
5. 相邻的地上、地下既有建(构)筑物及相关环境。
(二)施工总平面图设计原则
1. 平面布置科学合理,施工场地占用面积少;
2. 合理组织运输,减少二次搬运;
3. 施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的要求,减少相互干扰;
4. 充分利用既有建(构)筑物和既有设施为项目施工服务,降低临时设施的建造费用;
5. 临时设施应方便生产和生活,办公区、生活区、生产区宜分离设置;
6. 符合节能、环保、安全和消防等要求;
7. 遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
(三)施工总平面图设计要点
1. 设置大门,引入场外道路
施工现场宜考虑设置两个以上大门。应有专用的人员出入通道和管理辅助措施。
2. 布置大型机械设备
塔吊一一覆盖范围、构件重量及运输和堆放,附墙杆件、拆除、运输
混凝土泵一一输送距离、行走方便
施工升降机一一地基承载力、地基平整度、周边排水、导轨架的附墙位置和距离、楼层平台通道、出入防护门以及升降机周边的防护围栏等。
3. 布置仓库、堆场
一般应接近使用地点,其纵向宜与现场临时道路平行,尽可能利用现场设施装卸货;存放危险品类的仓库应远离现场单独设置,离在建工程距离不小于15m。
4. 布置加工厂
应使材料和构件的运输量最小,垂直运输设备发挥较大的作用;工作有关联的加工厂适当集中。
5. 布置内部临时运输道路
主干道宽度单行道不小于4m,双行道不小于6m,现场大门宽度不小于6m。木材场两侧应有6m宽通道,端头处应有12m x 12m回车场,消防车道不小于4m,消防通道高度不小于4m,载重车转弯半径不宜小于15m。现场条件不满足时根据实际情况处理并满足消防要求。
6. 布置临时房屋
宿舍内应保证有必要的生活空间,室内净高不得小于2.5m,通道宽度不得小于0.9m,每间宿舍居住人员不得超过16人。
7. 布置临时水、电管网和其他动力设施
临时总变电站应设在高压线进入工地最近处,尽量避免高压线穿过工地。
二、施工平面管理
(1)目的:使场容美观、整洁,道路畅通,材料放置有序,施工有条不紊,安全文明,相关方都满意,管理方便、有序。
(2)总体要求:满足施工需求、现场文明、安全有序、整洁卫生、不扰民、不损害公众利益、绿色环保。

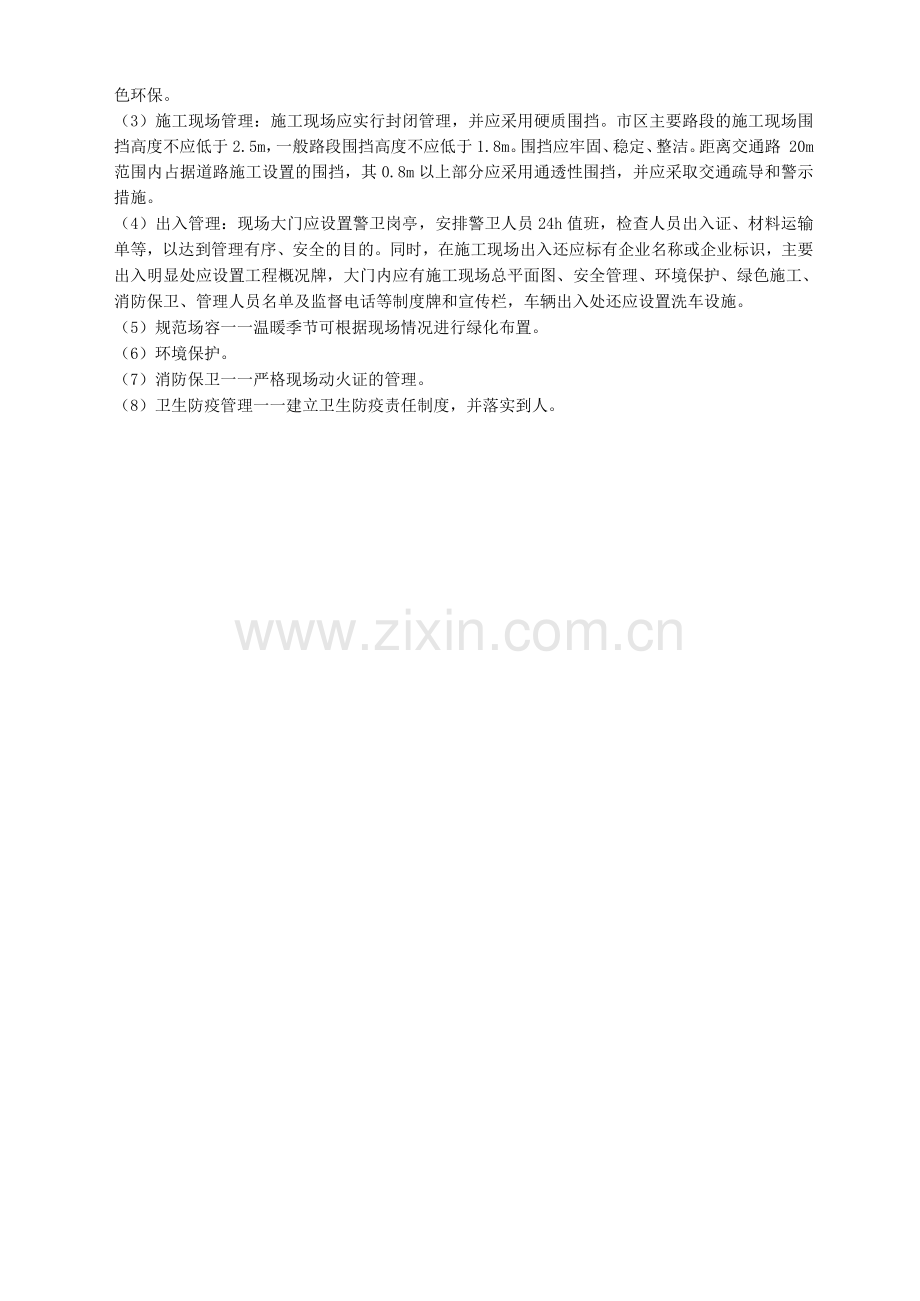

(3)施工现场管理:施工现场应实行封闭管理,并应采用硬质围挡。市区主要路段的施工现场围挡高度不应低于2.5m,一般路段围挡高度不应低于1.8m。围挡应牢固、稳定、整洁。距离交通路 20m范围内占据道路施工设置的围挡,其0.8m以上部分应采用通透性围挡,并应采取交通疏导和警示措施。
(4)出入管理:现场大门应设置警卫岗亭,安排警卫人员24h值班,检查人员出入证、材料运输单等,以达到管理有序、安全的目的。同时,在施工现场出入还应标有企业名称或企业标识,主要出入明显处应设置工程概况牌,大门内应有施工现场总平面图、安全管理、环境保护、绿色施工、消防保卫、管理人员名单及监督电话等制度牌和宣传栏,车辆出入处还应设置洗车设施。
(5)规范场容一一温暖季节可根据现场情况进行绿化布置。
(6)环境保护。
(7)消防保卫一一严格现场动火证的管理。
(8)卫生防疫管理一一建立卫生防疫责任制度,并落实到人。
