砖砌方式与砌块种类-文档资料.ppt

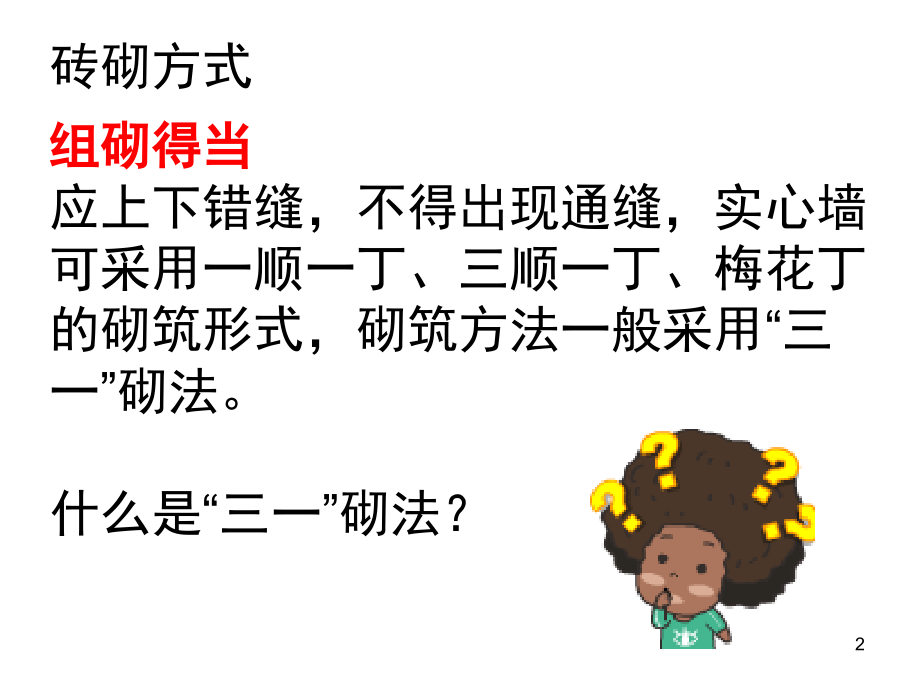

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,砖砌方式与砌块种类,41106724 胡权玻,1,组砌得当,应上下错缝，不得出现通缝，实心墙可采用一顺一丁、三顺一丁、梅花丁的砌筑形式，砌筑方法一般采用“三一”砌法。,什么是“三一”砌法？,砖砌方式,2,“三一”砌筑法指在建筑施工中，一铲灰，一块砖，一揉压的砌筑方法。,并随手将挤出的砂浆刮去的砌筑办法。灰缝饱满、粘结力好、墙面整洁。砌筑实心墙时宜选用“三一”砌砖法。,3,砌砖的不同方式,不同的方式有不同的作用，下面来看看吧,4,1 全顺式：,每皮均以顺砖组砌，上下皮左右搭接为半砖。,适用于模数型多孔砖的砌合。,2 全丁式：,丁砌法：每皮砖都丁砖 用于圆柱、弧形墙、砖砌烟囱等,3 一顺一丁式：,一层砌顺砖、一层砌丁砖，相间排列，重复组合。在转角部位要加设配砖(俗称七分砖)，进行错缝。这种砌法的特点是搭接好，无通缝，整体性强，因而应用较广。,4 顺丁相间式：,由顺砖和丁砖相间铺砌而成。它整体性好，且墙面美观，亦称为梅花丁式砌法。,5,砖,粘土砖：烧结普通砖 烧结多孔砖,两个小伙伴根据抗压强度都有以下,共同点,分为MU30、MU25、MU20、MU15、MU10五个强度等级,主要原料分为粘土、页岩、煤矸石和粉煤灰。,分为优等品、一等品、合格品三个等级,粘土砖：烧结空心砖,灰砂砖：蒸压灰砂砖,轻集料砌块：陶粒混凝土空心砌块 加气混凝土砌块,6,烧结普通砖(粘土砖),优等品适用清水墙，一等品、合格品可用于混水墙。,九五砖尺寸：24011553mm(标准砖、统一砖),八五砖尺寸：2l6l0543mm,七五砖尺寸：1909040mm,普通粘土砖每块重量在2.5公斤,左右,7,烧结多孔砖(粘土砖),经焙烧而成的多孔砖,孔洞率超过25%，不大于35%。,优点：用烧结多孔砖代替烧结普通砖，可使建筑物自重减轻，节约粘土、燃料，墙体施工功效提高，并改善砖的隔热隔声性能。,多孔砖分为:P型（,240mm115mm90mm,）,M型（190mm190mm90mm）,8,烧结空心砖(粘土砖),烧结空心砖以黏土、页岩、煤矸石等为主要原料，经焙浇而成的空心砖。主要用于非承重部位。孔洞率大于35%。,烧结空心砖根据密度分为800、900、1100三个密度级别。,每个密度级根据孔洞及其排数、尺寸偏差、外观质量、强度等级和物理性能分为优等品、一等品和合格品三个等级。,规格尺寸：390mmX190mmX190mm,9,蒸压灰砂砖(灰砂砖),蒸压灰砂砖是以石灰、砂为主要原料蒸压养护而成。蒸压灰砂砖适用于各类民用建筑、公用建筑。是替代烧结粘土砖的产品。砖体有实心和空心两种。,强度：MU25、20、15、10、7.5(MU7.5强度级别仅用于空心砖)五个强度等级。,优点：减少环境污染，保护耕地。具有良好的耐久性能和较高的墙体强度。,缺点：容易出现墙体裂缝。,规格尺寸：240mm x 115mm x 53mm,10,陶粒混凝土空心砌块（轻集料砌块）,以陶粒为粗骨料，以陶砂加其它工业废料为细骨料，以水泥为胶凝材料。,强度：MU2.5、3.5、5.0和7.5,陶粒砌块有实心砌块、盲孔型两种，实心砌块用于改善砌筑工艺，解决关键技术问题，克服质量通病。容重均小于7KN/m3。,11,加气混凝土砌块（轻集料砌块）,加气混凝土砌块是一种轻质多孔、保温隔热、具有一定抗震能力和环保的新型建筑材料。,加气混凝土砌块是混凝土中较轻的一种，适用于高层建筑的填充墙和低层建筑的承重墙。,12,标准砖：,24011553mm,一个平方m2：12墙一个平方需要64块标准砖,24墙一个平方需要128块标准砖,37墙一个平方需为192块标准砖,多孔砖：,P型 24011590mm,一个平方m2：12墙一个平方需要40块砖,24墙一个平方需要80块砖,37墙一个平方需为120块砖,13,每米钢筋重量：M=0.00617*d2,（M：每单位m长的钢筋的重量，d：钢筋的直径）,混凝土重量2500KG/m3,不会算！,14,Thank you!,15,
