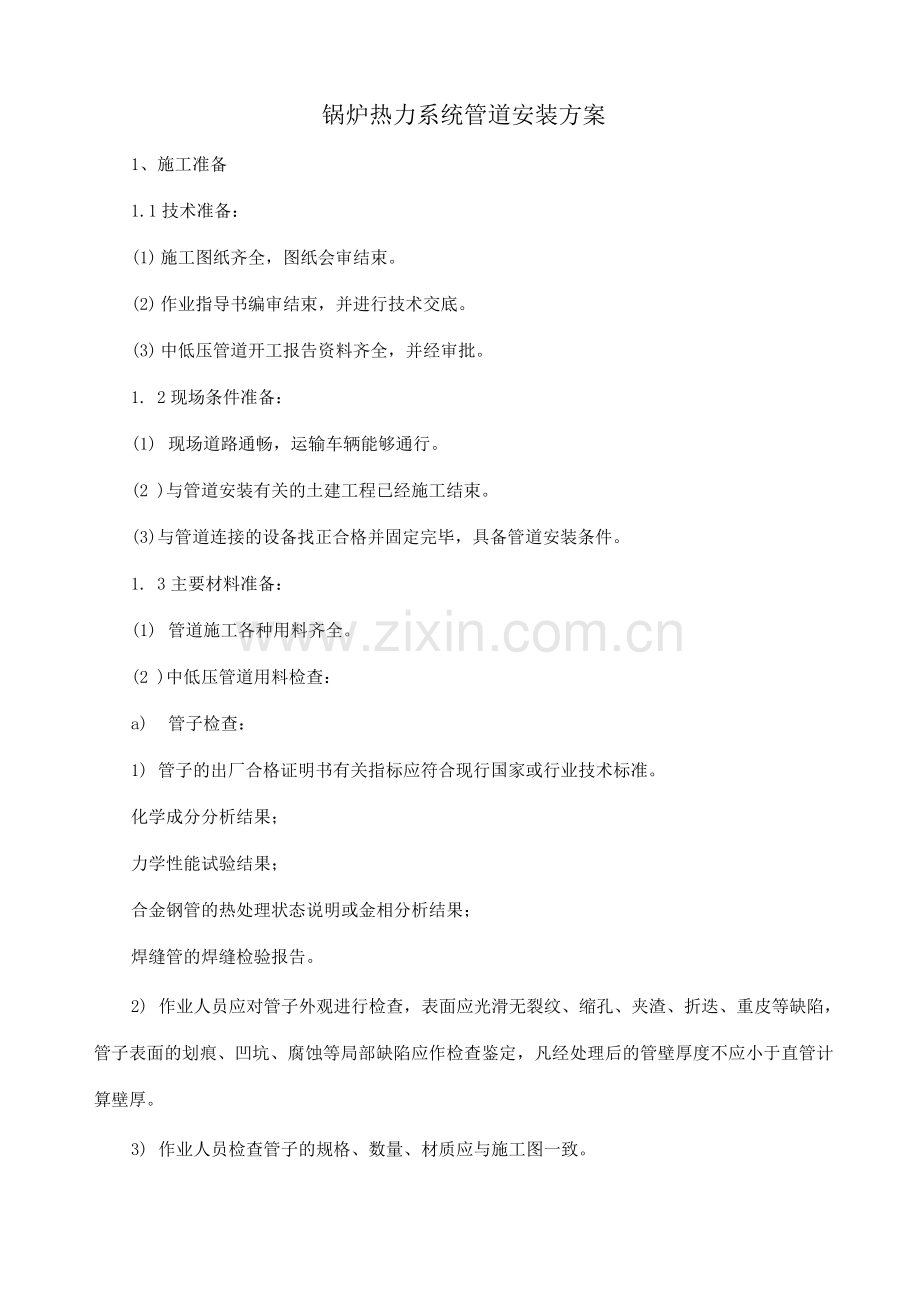

锅炉热力系统管道安装方案
1、施工准备
1.1技术准备：
(1) 施工图纸齐全，图纸会审结束。
(2) 作业指导书编审结束，并进行技术交底。
(3) 中低压管道开工报告资料齐全，并经审批。
1. 2现场条件准备：
(1) 现场道路通畅，运输车辆能够通行。
(2 )与管道安装有关的土建工程已经施工结束。
(3)与管道连接的设备找正合格并固定完毕，具备管道安装条件。
1. 3主要材料准备：
(1) 管道施工各种用料齐全。
(2 )中低压管道用料检查：
a) 管子检查：
1) 管子的出厂合格证明书有关指标应符合现行国家或行业技术标准。
化学成分分析结果；
力学性能试验结果；
合金钢管的热处理状态说明或金相分析结果；
焊缝管的焊缝检验报告。
2) 作业人员应对管子外观进行检查，表面应光滑无裂纹、缩孔、夹渣、折迭、重皮等缺陷，管子表面的划痕、凹坑、腐蚀等局部缺陷应作检查鉴定，凡经处理后的管壁厚度不应小于直管计算壁厚。
3) 作业人员检查管子的规格、数量、材质应与施工图一致。

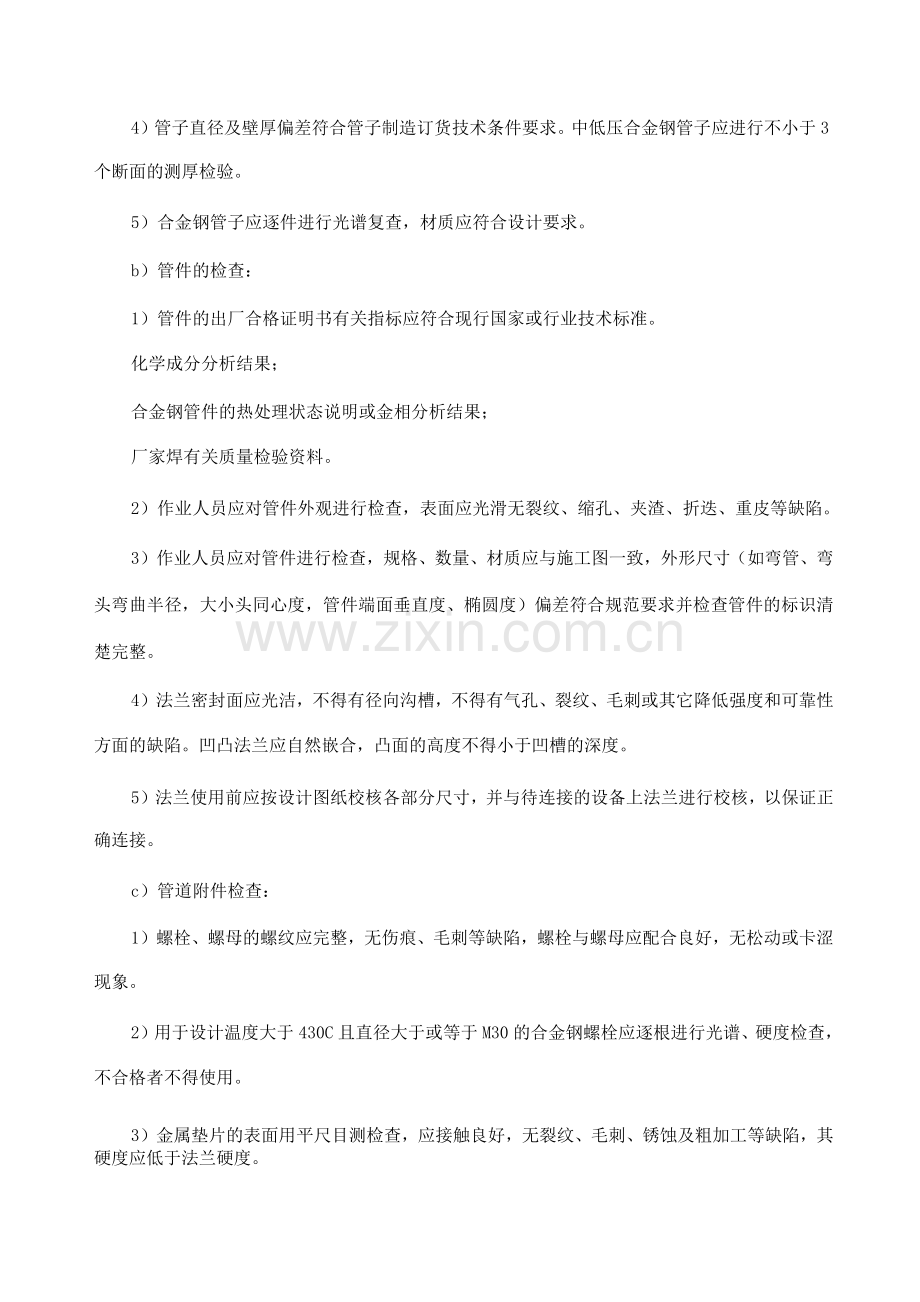

4）管子直径及壁厚偏差符合管子制造订货技术条件要求。中低压合金钢管子应进行不小于3个断面的测厚检验。
5）合金钢管子应逐件进行光谱复查，材质应符合设计要求。
b）管件的检查：
1）管件的出厂合格证明书有关指标应符合现行国家或行业技术标准。
化学成分分析结果；
合金钢管件的热处理状态说明或金相分析结果；
厂家焊有关质量检验资料。
2）作业人员应对管件外观进行检查，表面应光滑无裂纹、缩孔、夹渣、折迭、重皮等缺陷。
3）作业人员应对管件进行检查，规格、数量、材质应与施工图一致，外形尺寸（如弯管、弯头弯曲半径，大小头同心度，管件端面垂直度、椭圆度）偏差符合规范要求并检查管件的标识清楚完整。
4）法兰密封面应光洁，不得有径向沟槽，不得有气孔、裂纹、毛刺或其它降低强度和可靠性方面的缺陷。凹凸法兰应自然嵌合，凸面的高度不得小于凹槽的深度。
5）法兰使用前应按设计图纸校核各部分尺寸，并与待连接的设备上法兰进行校核，以保证正确连接。
c）管道附件检查：
1）螺栓、螺母的螺纹应完整，无伤痕、毛刺等缺陷，螺栓与螺母应配合良好，无松动或卡涩现象。
2）用于设计温度大于430C且直径大于或等于M30的合金钢螺栓应逐根进行光谱、硬度检查，不合格者不得使用。
3）金属垫片的表面用平尺目测检查，应接触良好，无裂纹、毛刺、锈蚀及粗加工等缺陷，其硬度应低于法兰硬度。
4) 石棉橡胶垫片应符合压力等级，质地柔韧，无老化变质或分层现象，表面不应有折损、皱纹等缺陷。
2、管道安装
2.1主管道安装：中低压管道安装采取现场配制方式，先将管道吊至相应安装位置，下料、加工坡后对安装。
2.2管道吊运：
(1) 管道安装一般从固定设备开始，并首先安装吊架根部结构。
(2) 下料：根据施工图及现场具体情况下料。
(3) 坡加工：现场用割刀或切割机切割管道后用磨光机打磨加工坡。由于中低压管道管壁较薄，均采用V型坡。坡加工好检查应符合规范要求。
(4) 管道组合：中低压管道采取灵活的组合方案，各档人员可视现场的条件及起重工具，确定最优组合方案。
(5) 管道对：
a) 管子和管件坡及内外壁1~ 150mm范围内的油、漆、垢、锈等在对前应清理干净，直至显示金属光泽。
b) 将管内清理干净，管内不得遗留任何杂物。
c) 管子对时一般应平直，可用直尺在距接中心2mm处测量，除特殊要求外，其折允许偏差值a小于1mm。
d) 对间隙符合规范要求，一般为1〜2mm，对时应做到内壁齐平，如有错，其局部错值不应超过壁厚的10%，且不大于1 mm。
e) 对符合要求后，将对接管固定好，向焊工进行交接，由焊工进行焊点焊工作。
(6) 管道安装:
a）管道对接焊缝位置应符合设计规定，若设计无明确规定应符合下列要求。
1）焊缝位置距离弯管的弯曲起点不得小于管子外径或不小于1mm；
2）管子两个对接焊缝间的距离不宜小于管子外径，且不小于150mm；
3）支吊架管部位置不得与管子对接焊缝重合，焊缝距离支架边缘不得小于50mm；
管子接应避开疏、放水及仪表管等的开孔位置，距开孔边缘不应小于50mm，且不应小于孔径。
4）管道在穿过隔墙、楼板时，位于隔墙、楼板内的管段不得有接。
b）管段就位找正，标高、水平度（铅垂度）符合下列要求：
1）安装标高允许偏差：室内＜±10mm，室外＜±15mm;
2）水平管道弯曲度：1.5/10D且＜20mm;
3）立管铅垂度：＜2/10且＜15mm;
4）交叉管间距偏差《丑0 mm。
（7）管道焊接：对好后，焊工进行焊接作业。
（8）管道安装工作如有间断，应将管道内清理工作，清理完成后，应立即用堵头封好，以防脏物进入。
3、阀门安装
3.1阀门检验：阀门制造厂确保产品质量且提供产品质量及使用保证书时，可不作解体和严密性检查。
（1）阀门安装前宜进行下下列检查：外观有无明显制造缺陷；填料用料是否符合设计要求；填料密封处的阀杆有无腐蚀；开关是否灵活，指示是否正确。
（2）低压阀门应从每批（同制造厂、同规格、同型号）中按不少于10%（至少一个）的比例抽查进行严密性试验。若有不合格，再抽查20%,如仍有不合格，则应逐个进行检查。
⑶解体检查:设计温度大于或等于450C及严密性试验不合格的阀门应进行解体检查。
a)检查内容：合金钢阀门的内部零件光谱复查；阀座与阀壳接是否吻合；阀芯与阀座接合面有无缺陷；阀杆与阀芯的连接是否灵活可靠；阀杆有无弯曲、腐蚀等。
b) 检查消缺后应达到要求：合金钢部件的材质符合设计要求；组装正确，动作灵活，开度指示器指示正确；所用填料的规格质量符合技术要求；填料填装正确，保证密封性；严密性试验合格。
c) 用于油系统的阀门应对其通流部分进行清理，除尽型砂和油漆等，并换用耐油盘根、垫片。
d) 阀门的操作机构和传动装置，应按设计要求进行检查与必要的调整，达到动作灵活、指示正确。
3.2阀门及法兰安装：
(1) 阀门安装前应按施工图核对其型号、规格。
(2) 阀门安装应按介质流向确定安装方向，当阀壳无介质流向标记时，应按以下原则确定：
截止阀和止回阀：介质应由阀瓣下方向上流动；
单座式节流阀：介质由阀瓣下方向上流动；
双座式节流阀：以关闭状态下能看见阀芯一侧为介质的入侧。
(3) 阀门手轮安装应考虑到操作或拆卸方便。但手轮方向不应朝下。
(4) 焊接阀门安装时，阀门应处于全开状态；法兰阀门安装时，应处于关闭状态。
(5) 法兰安装前，应对法兰密封面及密封垫片进行外观检查，不得有影响密封性能的缺陷。
(6) 法兰连接时应保持法兰间的平行，不得用强紧螺栓的方法消除歪斜。
(7) 法兰平面应与管子轴线垂直，平焊法兰内侧焊缝不得漏焊，且焊后应清除氧化铁。
(8) 当大径垫片需要拼接时，应采用斜搭接或迷宫式嵌接，不得平对接。
(9) 法兰连接除特殊情况外，应使用同一规格螺栓，安装方向一致。紧固螺栓应对称均匀、松紧适度。
(10) 安装阀门与法兰的连接螺栓时，螺栓应露出螺母2〜3个螺距，螺母位于法兰同一侧。
(11) 合金钢螺栓不得在表面用火焰加热进行热紧。
4、支吊架安装
本期工程支吊架，根部主要为现场制作，管部及连接件均为专业厂家生制作后运至现场配制安装。
4.1工厂化支吊架制作验收：根据支吊架手册及相关设计对所有支吊架部件进行验收并分图册分类堆放。
4.2支吊架根部制作安装：
(1) 根据汽水管道《支吊架设计手册》制作根部。
(2) 在混凝土柱和梁上装设支吊架时，用准确的水平尺和吊线定位焊装根部件。固定在平台或楼板上的吊架根部，当其妨碍通行时，其顶端应低于通道地面的高度。
(3) 在混凝土基础上，用膨胀螺栓固定支吊架的生根时，应查膨胀螺栓的型号及打入必须达到设计要求，在梁柱上打孔应避开钢筋件。膨胀螺栓中心线至基础边缘的距离不得小于7D(D膨胀螺栓的公称直径)；相邻两根螺栓中心距不小于10D。
(4) 固定支架的生根与施焊应使其牢固稳定。焊接应符合《电力建设施工及验收规范》火力发电厂焊接篇要求。外观检查焊缝高度应符合设计要求。
4.3固定支架安装：
(1)管道的固定支架应严格按照设计图纸安装。不得在有补偿装置的热力管道上同时安置两个及两个以上的固定支架。
(2) 固定支架的底座应在水平、垂直找正后再加垫片(尺寸大于型钢)，垫实后点焊牢固，在支架底座上面点焊数量不得少于4点。
(3) 与管道焊接的固定支架，其焊接工作应按管材焊接工艺要求进行施工。
4.4滑动及导向支架安装：
(1) 滑动及滑动面和管道支托的接触面应平整，并应相互接触良好。
(2) 在管道温度变化最不利的温度条件下，都要保证支架滑动自如且导向滑动面应与设计位移方向平行。
(3) 支吊架的导向板与底板垂直每对导向板相互平行，间距符合要求。
(4) 支吊架的抱箍支座及垫板圆弧段平滑吻合，无凹凸现象，弯曲半径正确。
(5) 所有活动支吊架的活动部分应裸露，不应被水泥及保温层覆盖。
4.5刚性吊架安装：
(1) 吊杆的每节长度不得超过2m，选用时应首先采用标准长度，吊杆中如需要数根吊杆相连接时，无设计特别要求时只允许其中一节为非标准长度。
(2) 吊架的垂直度，必须在两个方向予以保持，吊杆中间接头不得弯曲。
(3) 吊架应在管件全部找正和临时固定后，再进行逐个焊接，保持管道吊点受力均匀。
4.6弹簧支吊架安装：
(1) 管道支吊架弹簧应有出厂合格证。如缺少证件时，应按规范要求进行试验。
(2) 安装前应对弹簧进行型号、尺寸及预压缩尺寸的核对，检查其锁定是否牢固。
4.7支吊架管部的安装：
(1) 将支吊架管部放到安装位置，经复查尺寸正确后焊接或紧固好螺栓，抱箍与管子之间接触应均匀。
(2) 现场焊接必须按设计要求保证焊缝高度和其它焊接要求，在高温管道上直接焊接的部件其焊接要求与热处理应与主管相同。
4.8临时支撑的拆除及冷态的复查:
(1) 管道安装过程中使用临时支吊架时，应有明显标记，并不得与正式支吊架位置冲突。在管道安装结束及水压试验完毕后应予拆除，并进行一次冷态复查。
(2) 在试运前应逐一解除全部被锁定的弹簧组件，方法是：调整该吊架拉杆的紧力，使其放松到稍微大于零载状况，以手摇拉杆绷紧程度判断然后拔出锁定销子，使该弹簧吊架处于冷态弹性吊。
5、疏放水管道
疏放水管道设计院均未设计走向图，安装时联系甲方有关人员一起到现场，视情况布置。
5.1疏放水管道安装符合设计系统，坡度满足设计要求。
5.2疏放水管道安装考虑管道热补偿。
5.3阀门位置方便操作，管道走向美观。
5.4支吊架间距满足设计要求。
