人工挖孔桩施工方案用.docx

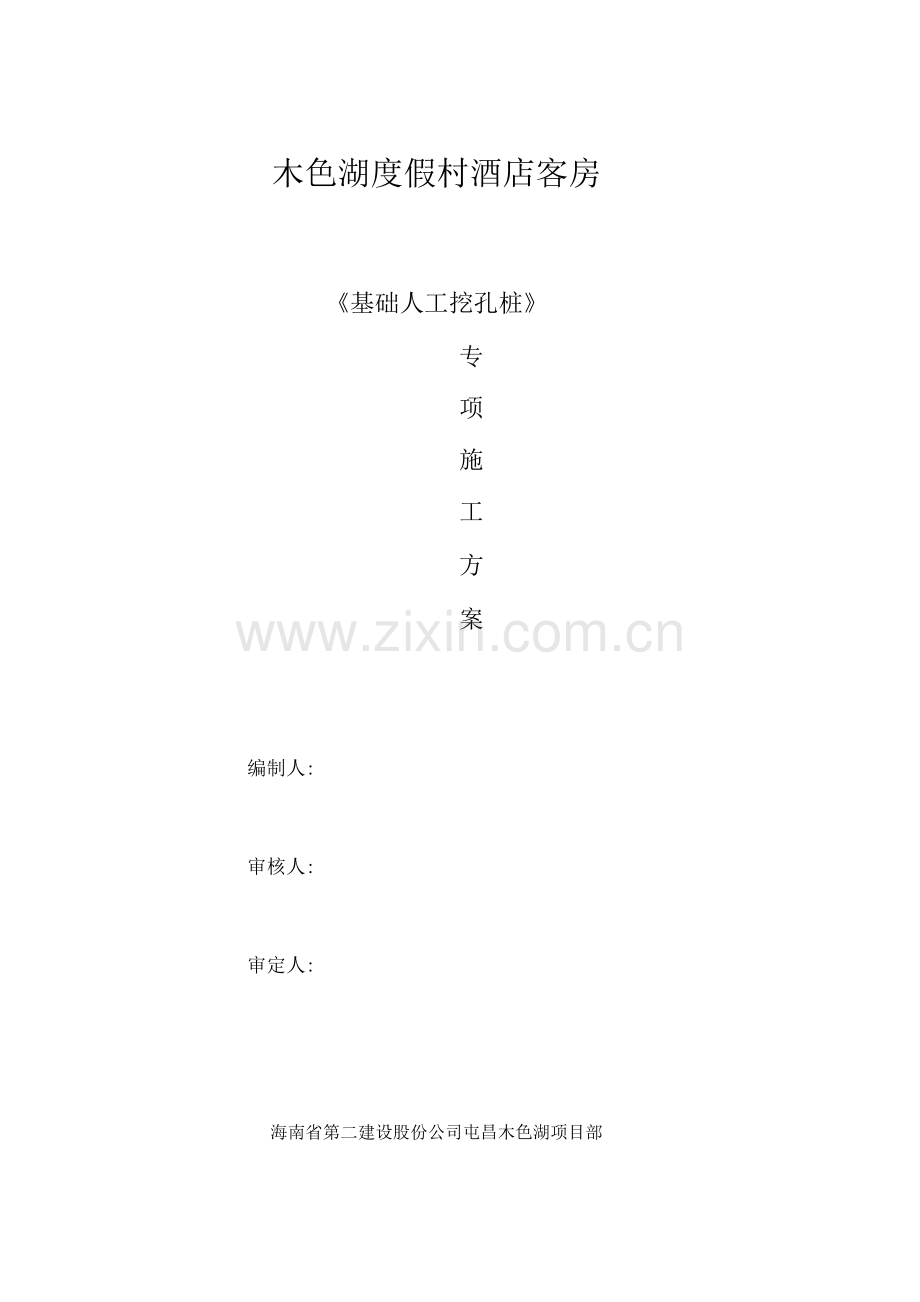

木色湖度假村酒店客房
《基础人工挖孔桩》
专
项
施
工
方
案
编制人:
审核人:
审定人:
海南省第二建设股份公司屯昌木色湖项目部
三月十日
目 录
1、编制说明及依据3
1.1编制说明3
1.2编制依据3
1.3采用的技术标准、规范4
2、 工程概况4
2.1工程设计概况2
2.2人工挖孔桩设计3
2.3水文地质情况4
2.4工程特点4
3、挖孔桩施工方法5
3.1施工前的准备工作5
3.2开挖顺序5
3.3人员安排5
3.4施工机械设备6
3.5每环进尺次深度6
3.6开挖方法6
3.7出土及提高6
3.8流沙段解决方案6
3.9钢筋笼安装7
3.10混凝土浇筑方法7
4、 挖孔桩施工工艺7
4.1施工流程7
4.2施工工艺9
4.4 土石方提高
10
4.5孔桩封底
10
4.6钢筋笼制安
10
4.7桩身砼浇筑
10
5、挖孔桩终孔验收及成桩的质量检测
11
5.1挖孔桩终孔验收
11
5.2成桩质量检测
12
6、施工保证措施
11
6.1质量保证措施
11
6.2安全保证措施
11
6.3安全用电技术措施
12
6.4坠落事故防止
12
6.5井下流沙、流泥和土方塌陷事故防止
12
6.6窒息、中毒事故的防止
12
4.3护壁施工
10

基础人工挖孔桩专项施工方案
1、编制说明及依据
1.1编制说明：根据对设计图纸、岩土工程补充勘察说明及对周边环境的调查，并对工程特点进行进一步分析，结合考虑我公司:海南省第二建设工程股份有限公司，海南屯昌木色湖风景名胜区金煦高尔夫度假酒店项目部的技术、装备、专长、管理水平，在总结以往同类工程施工经验的基础上，编写了本专项施工方案。
1.2编制依据
⑴由海南屯昌颐和房地产开发有限公司；提供的“海南屯昌木色湖风景名胜区金煦高尔夫度假酒店，酒店式客房”工程设计图纸。设计单位是:海南省设计院；
(2)海南屯昌颐和房地产开发有限公司；“海南屯昌木色湖风景名胜区金煦高尔夫度假酒店项目的整体”工程岩土工程勘察报告、说明。地勘单位是：海南水文地质工程地质勘察院；监理单位是:吉林市建铭建筑工程监理有限责任公司；
1.3合用于本工程的技术标准、规范如下：
⑴《建筑桩基技术规范》JGJ94-94；
⑵《工业与民用建筑灌注桩基础设计与施工规程》；
⑶《建筑地基基础施工质量验收规范》(GB50202-2023)；
⑷《建筑机械使用安全技术规程》(JGJ33-86)；
⑸《建设工程施工现场供用电安全规范》(GB50194-93)；
⑹《建筑基坑支护技术规程》JGJ120-99 ；
(7)《混凝土结构工程施工质量验收》GB50204-2023 ；
⑻《建筑工程施工质量验收统一标准》GB503-2023 ；
⑼《地下防水工程质量验收规范》GBJ50208-2023；
(10) 《地下工程防水技术规范》GBJ50108-2023；
(11) 《混凝土结构设计规程》GB510-2023 ；
(12) 《钢筋焊接及验收规程》JGJ18-2023；
(13) 《建筑基桩检测技术规范》JGJ106-2023；
(14) 《岩土工程勘察规范》GB521-2023 ；
(15) 《城市测量规范》CJJ8-99
(16) 其他相关国家、地方标准规范。
2、工程概况
2.1工程设计简况 本工程建筑占地面积：XXXX.平方米，总建筑面积：XXXX.平方米。为现浇钢筋混凝土整体式框架剪力墙结构，主体地上陆层，局部屋顶跃层，其中酒店大堂、主楼地下一层。地下室层高XXX米，一层层高XXX米，二一三层层高XX米，四层层高XXX米，一一六层层高XX米，跃层及构架层层高均为XXX米，建筑物总高度XXX米，属高层民用建筑。建筑工程等级为一级，结构抗震设防烈度为XX度，建筑设计合理使用年限为50年。根据本工程基础勘察报并告结合现场实际试挖情况，基础持力层(微风化砂岩及泥岩)深底均在10m左右，地下水位均在6m左右位置，现拟采用桩径© 1圆形)人工挖孔桩加钢筋混凝土支护体系。 注明:由于图纸不全以上数据空缺)。
2.2人工挖孔桩设计
2.1人工挖孔桩桩径为© 10，桩径有①10 一种，本工程桩施工分别为B1、B2、B3、B4、B5、B6均为扩大头嵌入式圆桩。本工程B1; 50根桩，B2-B5 ; 94根桩，B3; 49根桩,，B4;46根桩，B6;50根桩，酒店客房基础共有289根桩。桩编号；均为ZK1桩形:为圆形;桩径；为1米。扩大头尺寸 嵌岩深度直至进一步岩石5 ，园形护壁采用钢筋混凝土护壁，厚150mm ；桩芯砼等级为C25，护壁均采用C30砼(商砼)，主筋保护层厚50mm (具体参数参阅基础结构设计图)。
2.3水文地质情况 根据岩土土工程勘察说明的地层情况从上至下为：
(1) 砂质粘性土(Qe1):揭露于全场地。灰、浅红、浅灰黄色，可塑状。重要以粘粒、粉粒、中砂为主，含砾石，砾径2-6 ，次棱角状。干强度中档，韧性中档，无摇震反映。为花岗岩风化残积土。顶层标高147.43〜166,9虹 平均值159.99m;层底埋深2.50〜16.m，平均值8.22m;层厚2.50〜16.m，平均值8.22m。
(2) 中档风化花岗岩:回、浅灰白色，中粒花岗结构，矿物重要由石英，长石和黑云母组成。岩芯完整呈柱状，局部快状，柱长10〜60 ，坚硬。顶层标高138.29〜160,74n，平均值151.77m;揭露最大厚度4.20m未揭穿。
2.4工程特点
(1) 本工程场地岩土结构复杂，砂砾石层深且杂乱，地下水很易通过桩孔或砂层等不良地质产生流砂现象。
(2) 设计持力层为微风化泥岩，桩孔深度大，工期相对较长，人工井下作业安全影响因素多，施工难度大。
3、挖孔桩施工方法
3. 1施工前的准备工作
（1曜正式施工前，应具有以下工程资料。重要涉及建筑物场地的工程地质和必要的地下水位资料；孔桩施工图纸会审纪要；重要施工机械及其配套设备的技术性能资料；孔桩的施工组织设计或施工方案以及桩基钢筋混凝土所用建材（水泥、砂、石、钢筋）的质检报告。
（2）施工前要制定周详的质量管理措施。在施工平面图上应标明桩位、编号、施工顺序；指定施工工序检查程序；制定不良天气（雨季）施工的技术措施。
（3）人工挖孔桩施工中安全措施非常重要，必须高度重视，应做到以下措施保障：孔内设应急爬梯供人员上下井；施工人员进入孔内必须戴安全帽；使用吊笼、手动绞绳架等应有安全可靠的自动卡紧保险装置;开挖深度超过10m时应配有通风设备；挖出的土石方应及时运离孔，不得堆放在孔四周Im范围内,机动车辆的通行不得对井壁导致安全影响；要注意安全用电，井下照明应采用12V以下安全灯。
3. 2开挖顺序
人工挖孔桩的重要作业流程是:测量定位一球防踢护壁H=2 一开孔挖取一抽排水修整护壁一钢筋绑扎一支模一校正中心一浇护壁球一养护一拆模一终孔验孔一钢筋笼制安一钢筋笼验收一浇桩身球一循环往复-到达设计深度。

电.孔 b •Ai A . t. 5 % 黄

根据设计规定，护壁采用150mm厚C30钢筋砼，钢筋用I级钢（HRB235）。钢筋笼采用III （HPB4）,桩身混凝土强度等级C25。碰到不利的地质条件，除制定单桩的施工措施外，还合理安排各桩的施工顺序，在也许的情况下，先施工较浅的桩，后施工深一些的桩，先施工外围（或迎水部位）的桩，后施工中部的桩。
3.3人员安排
分二班制连续作业，每孔每班4人，井下1人，井上2人（1人使用电动绞绳架，1人指挥及出渣），轮
流下井。
3.4施工机械设备重要机械设备见表01。
表01人工挖孔桩重要机械设备表
序号
机械、工具名称
规格型号
单位（台）
数量
备注
1
砼搅拌机
LZ350
台
1

2
插入式振动器
HZ-50
台
20

3
空气压缩机
9m3/min
台
12

4
风镐
03-11
台
10

5
风动凿岩机
YT-28
台
4

6
钢筋切断机
6〜40mm
台
1

7
电焊机
21kw
台
1

8
对焊机
22KW
台
1

9
潜水泵
吸型（40m没扬程）径 75
台
20

10
鼓风机
离心式交流
台
10

11
手推人力车
0.3t
辆
15

12
钢模

套
50

13
氧气瓶

套
4

3.5每环进尺次深度
第一节挖深约1m，浇钢筋砼护壁，往下施工时以每节作为一个施工循环，一般土层中每节高度为1m，如遇流砂区段每节高度小于5mm，必要时下钢护筒护壁，特殊地质下挖速度视护壁的安全情况而定。护壁模板采用工具式木模板，模板由四块组成。
3.6开挖方法
土层挖孔作业采用人工逐层开挖，由人工逐层用镐、锹进行，遇坚硬土层用锤、钎或空压机风镐破碎（若遇坚石则采用水磨砖施工）。
3.7出土及提高
出土采用电动辊辘提运出孔外，人工用斗车运至较宽位置集中堆放，夜晚由自卸式汽车进行外运。
3.8流沙段解决方案：
开挖时若遇流砂，可采用以下措施:
(1) 、护壁内插筋：沿上阶护壁圈按讯插入4)14筋，L=8,然后用稻草搓成条状嵌入所插筋内,
以阻止砂涌入桩孔，并随即支好护壁模板，浇灌护壁球。以上两种措施均无效时，采用固定护壁钢模板,保证桩芯设计断面，同时桩孔断面及垂直度采用每轮校核与修整。用5厚钢板按桩径作成套圈吊入孔内,用沉井法掏挖孔内流砂，使钢套圈均匀下沉，并逐轮焊接接长，直至穿过流砂层为止。
(2 )、减小每阶高度，护壁高度由原每阶Im减至0. 5或0. 3mo
(3) 、凡桩护壁球强度未达成75%前，严禁进行下一轮开挖。

MM

3.9钢筋笼安装
钢筋笼采用分节吊装，根据桩长分2〜3节，每节长度不大于15m，钢筋连接采用焊接，并保证连接处钢筋笼箍筋间距符合设计规定；吊装采用塔吊安装。
3.10混凝土浇筑方法
砼有孔设立的串筒下料至孔底，串筒底端出料距砼筑面不超过1m，防止产生砼离析现象。当桩内渗水量较大的孔桩，桩身砼浇筑采用导管水下砼浇注。
3.11局部卵石爆破
依据地勘报告，局部孔桩位置内有巨型卵石，需进行爆破解决，我司项目部已和屯昌爆破公司进行签订了专项协议，由屯昌县爆破公司在实地对巨型卵石进行爆破。护壁大样、D<16图形如图:
50 2
2 50

4、挖孔桩施工工艺
4.1施工流程 人工挖孔桩施工流程如图01所示。

场地平整

测量放线、定桩位

首节开挖
1

施工锁扣和护壁
1
E

4
开挖桩孔土方

局部护壁拆除

A
下
一
道
循
环
.

支设护壁模板
1

灌注护壁砼

拆除模板

T
检查持力层、清地验收
4
达成设计深度

1

钢筋笼吊装、定位
4
钢筋笼制作
1
r

钢筋笼
i报验

j £

砼灌注

质量验收

场地平整-修建排水沟集水井-C10砼垫层施工-放线、定桩位-架设支架、安装潜水泵、鼓风机、照明设备等-边挖土边抽水（对于咬合桩，同时凿除一序桩的护壁）-每下挖1.0米左右土层，进行桩孔周壁的清理、咬合桩孔的直径和垂直度-绑扎护壁钢筋-支撑护壁模板-浇护模砼-拆模后继续下挖、支模浇灌护壁砼，达成强度后拆模-进入岩层一定深度都拟定能否作为持力层-对桩孔直径、深度、垂直度、持力层进行全面验收-排除孔底积水-吊装钢筋笼-（对于咬合桩，将咬合部分浇水湿润）放入串筒、浇灌桩身砼上升至设计位置一继续浇灌砼至高出桩顶设计标高2mm以上。
4.2施工工艺
定位及锁 开挖前，应按工程桩轴线（中心线）向四周引出桩心控制点，用牢固的木桩标定，工程桩定位后，开始挖第一节桩孔土方，安装第一节桩孔护壁模板时，必须用桩心点效正模板位置（由专人负责），支护牢固，并检查护壁厚度、位置对的、质量符合规定后方能浇捣护壁。第一节护壁轴线偏差不大于2厘米，高出现场地面25厘米，壁厚比下面井壁厚度增长10〜15cm。当第一节护壁拆模后应及时将中心轴线引到护壁上，作为控制桩心轴线的标准依据，并把标高引到护壁内，用以控制桩底的标高。井圈高出地面防止地表水在施工过程中进入井内。
开挖 人工挖孔桩分节开挖，分节支护。围护桩穿越地层由上至下依次为：人工填土层、粉质粘土层、强风化、中风化泥岩。对于土层开挖采用人工持铁锹、尖镐开挖；风化层、中风化层岩质硬，采用空压机破碎开挖。
（1）挖孔作业采用人工逐层开挖，由人工逐层用镐、锹进行，遇坚硬土层用锤、钎或风镐破碎，挖土顺序为先挖中间部分后周边，允许误差为30mm。
（2）挖土一般情况下每层挖深1.0m左右，及时用木模现浇砼护壁。天天进尺为一节，当天挖的孔桩当天浇筑完护壁砼。桩护壁上段坚向筋按设计规定（巾6.5@150 ）将钢筋伸入下段护壁内，伸入长度不小于设计规定的长度。上下节护壁的搭接长度不得小于50mm。
（3）第二批桩开挖施工时，在土方开挖后先将相邻桩的相接部分护壁砼凿除，将相邻桩咬合部分护壁钢筋剪断并打弯锚入该批桩的护壁钢筋中，将露出的邻桩桩身凿毛，并清洗干净，再绑扎护壁钢筋、立模、灌注护壁砼。
(4) 为保证桩与桩之间的咬合密实，在该桩成孔后下钢筋笼之前，再次将邻桩的咬合面清理干净，并刷界面剂。
(5) 开挖通过地下水质土层时，缩短开挖进尺，随时观测土层变化情况，当深度达成3m时，应加强通风，保证人员施工安全。有情况及时上报项目部。
降水、排水施工措施
(1) 排水根据工程地质情况，成孔整个过程都必须排水降水，应组织完整有效的排水系统，
桩孔内水的排放采用两级排水系统，将孔桩内水先抽排至地面排水系统，经解决后排入市政管网。施工区域地面排水系统为沿场地四周布置的排水沟和集水井。
(2) 降水 为保证下井作业时孔底岩土疏干，成孔安全、护壁顺利进行。在孔桩开挖过程中桩井内渗水可运用大孔径桩孔深井集中降水，方法是：
a、根据地勘资料，选择地下水位相对集中的部位且深度最深的地方开挖直径10mm的挖孔桩，护壁结构形式同设计，直到挖至持力层。
b、少量渗水可在桩孔内挖小集水坑，随挖土随用吊桶吊出。
c、渗水量稍大可在桩孔内挖一较深集水井，用小型潜水泵抽出，随土加深集水井。
d、渗水量较大时，可在每一区域内选一桩超前开挖，作为周边桩孔的降水井。
e、水泵抽水时，应清理好井，以防异物掉进孔内，并作好抽水记录。
4.3护壁施工 护壁采用C25现浇砼，厚度0.15m，护壁的结构形式设为内八字搭接，搭接长度不小于0.05m。护壁模板采用工具式木模板，模板由四块组成，模板间用插销连接。护壁结构如图3所示。为保证桩孔及人员的安全，防止护壁整体塌陷，规定在每节护壁底部预埋4根①22铁环吊钩，
如图4所示。
4.4 土石方提高
桩孔开挖出的土石方等弃碴装入

吊桶，用电动辗辘提高至地面，倒入1
手推车运到临时存碴场，采用自卸卡
车集中统一运送走。
4.5孔桩封底
孔桩开挖至设计标高后，经监理工
程师会同设计及有关质检人员共同检
验，检查合格后，迅速采用C30砼封底。
4.6钢筋笼制安
钢筋笼加工：钢筋笼现场加工制作，加工尺寸严格按设计图纸及规范规定进行控制。主筋与箍筋点焊连接，钢筋接头错开。钢筋笼吊放：采用塔吊吊放钢筋笼，人工辅助对准。吊放钢筋笼过程中保持钢筋笼轴线与桩轴线吻合，并保证桩顶标高符合设计规定。钢筋笼最上端设定位筋，由测定的孔标高来计算定位筋的长度，反复核对无误后焊接定位。灌注完的混凝土开始初凝时，割断定位骨架竖向筋，使钢筋笼不影响混凝土的收缩。避免钢筋混凝土的粘结力受损失。
4.7桩身砼浇筑
根据场地条件，桩身砼采用商品砼，并保证第一次连续浇筑成桩的规定。砼浇筑前，要再次将孔底沉渣和积水清理干净，清后若超过4小时，则应重新清理检查。
（1）砼有孔设立的串筒下料至孔底，串筒底端出料距砼筑面不超过1M，防止产生砼离析现象。
（2）砼浇筑点固定在桩孔一侧，斜向分层浇筑，浇筑点的砼必须保持高出浮浆表面，然后四周赶推，防止浇筑时砼从过稀的浮浆中通过而离析。
（3）采用分层震捣，震捣的层厚不超过0.5M。振捣以垂直插入为主，操作做到快插慢拔，并使插点均匀排列，防止漏振；振捣上层砼时，振棒应插入下层5〜10CM。以保证砼上下层的总体结合。
(4) 在有少量渗水的桩孔中浇筑砼时，砼开始浇筑点必须在安全无水及无渗水位置进行。浇筑点的砼面
要高出渗水出砼面，用振棒推赶至渗水处，并用抽水机将低处的水抽出孔外，保证砼浇筑点的砼不被水淹。如属上部渗水，要设接水装置将渗水引入一个大桶内用抽水机排除，防止水流入砼而导致离析。
(5) 桩身砼要保证连续浇筑，依次成桩。在浇筑中原则上下得有间歇时间。如遇特殊因素，如机械故障，停电等，其间歇时间应小于砼初凝时间。
(6) 当桩内渗水量＞18公升/分的孔桩，桩身砼浇筑采用水下砼浇注，水下砼浇注采用导管输入砼。导管每节长1〜3米，直径为250mm，两导管间用胶圈螺栓连接固定。为保证水下砼质量。贮斗内砼初存量应满足第一次浇筑时导管底端能埋入砼中0.8m以上。导管底端距孔底保持20〜30cm以利砼隔水栓能顺利排出，砼隔水栓落至孔底后.应迅速将导管落至孔底，以防导管埋入深度不够而漏水.随着砼面的上升，适当提高和拆卸导管，导管埋入管外砼面以下要保持2〜4米，不得小于1米，严禁把导管底端提出砼面，并设专人测量导管的埋深、作好记录。提高导管时，要避免碰动钢筋笼，防止其上浮。砼浇筑要连续进行，不得中断，如发生堵管或导管进水等情况，要立即采用措施解决.最后一次砼的灌入量要注意控制，并考虑解决桩顶浮浆，保证设计的桩顶标高和桩身砼质量。导管提高采用卷扬机或电葫芦提高。5挖孔桩终孔验收及成桩的质量检测
5、挖孔桩终孔验收及成桩的质量检测
5.1挖孔桩终孔验收
挖孔桩终孔验收涉及两部分:验岩样和验终孔。涉及以下环节：
(1) 当挖孔桩终孔时，施工公司要先进行自检，自检的确达成设计规定的桩端持力岩层，桩型涉及扩大头)符合规定，桩底沉渣清理干净，孔内水抽干净后，再及时告知监理，并提出验收申请。监理批准后组织质检、设计、勘察、业主、施工公司到现场进行终孔验收。
(2) 验收前要做充足的准备
◊将要验收的桩制成表格(涉及：桩号，设计及实际的桩长、桩径、桩行、持力层，入持力层深度等)，事先交给参与验收的有关人员，让他们先熟悉所要验收的桩的基本情况。
◊将要验收的桩再现场在桩护壁边用油漆，按1、2、3…的顺序编写，明确验收顺序，及挖孔桩提高设备(验收人员上下用)移动线路。若人员较多时可分组进行验收，一般一个组有5-6人(质检、设计、
勘察、业主、监理各一人)。
◊验收需配备如下设备和工具：空压机和送风管(井内送风)、低压电灯(照明)、挖孔桩提高设备和吊笼(验收人员上下用)、钢卷尺(量桩径、桩行、入岩深度等)、铁锤(采岩样、判断岩性)。
◊验收前将井底水抽干净。
(3) 验收 有关人员进入孔下，通过查看、测量等方法，并将数据填入表内，然后在室内汇总，填写验收结论。不符合规定的提出整改规定，施工公司按整改规定进行整改，合格后再提出验收申请。
5.2成桩质量检测挖孔桩的成桩质量检测方法应依照现有国家、地方规范和规程进行，通常采用芯和超声波方法。具体检测方法及检测频率由质检、设计、监理等部门研究决定，施工公司密切配合。挖孔桩质量规定见表2。
6、施工保证措施
6.1质量保证措施
挖孔桩护壁保证措施
(1) 井圈护壁顶面标记桩号、标高、放钢筋笼之前应复核护壁面标高，保证钢筋笼和浇砼的标高控制准确，按规定进行护壁厚度、内孔径，垂直度的检测工作，至少每进尺三级护壁进行一次检测工作。
表2 挖孔桩质量规定
序号
项目内容
允许偏差
备注
1
桩孔位中心线
± 50mm

2
桩孔径
± 50mm
指有护壁砼
3
桩的垂直度
<1/2

4
护壁砼厚度
± 30mm

5
孔底虚土

不允许
6
有效桩长
-0, +1

(2) 浇注每段护壁砼前要校对每段桩的轴线，浇注砼时振动四周要均匀，以免摸板受压偏移。施工检查随进度抽查，发现不合时及时纠正解决。
(3) 上下段护壁间要预留纵向钢筋加以联系，使之成为整体，并保证个段间的连接处不漏水。
(4) 桩孔开挖后应尽快灌注护壁砼，且必须当天一次性灌注完毕。不得在桩孔水淹模板的情况下灌注护壁砼。
(5) 砼规定密实、早强、塌落度较大，益使用速凝剂，并采用小颗粒骨料，砼入模后不得使用插入式震动器，以免破坏模外土体的稳定性，可用敲击模板或用竹竿、木棒反复震捣。
（6）护壁模板的拆除，应根据气温情况而定，一般可在24小时后进行。
（7）每条桩终孔前，应先检查，将孔底松散石块、泥砂清理干净，并把孔底整理水平，然后会同建设公司、质检站、设计公司、地质勘察公司代表共同验收，进行桩、桩扩大头检测，基岩鉴别等验收并办理好鉴证手续，然后才干停止掘进，浇砼前应重新清理孔底，做到孔底无虚土，砼浇注保证连续性。
模板工程保证措施
（1）护壁木模板安装必须要有足够的强度、刚度和稳定性，拼缝要严密，模板最大接缝控制在1.5mm以内。
（2）为了提高工效，保证质量，模板反复使用时应编号定位，清理干净模板上的砂浆，刷隔离剂，使砼达成不掉角，不脱皮，使砼表面，光洁。
（3）精心解决钢模板交接处、拼接处，做到稳定、牢固、不漏浆。
钢筋工程保证措施
（1）进入现场的钢筋必须有厂合格证及实验报告、标牌，由材料员和质检员按照规范规定标准分批抽检查收，合格后方能加工使用，钢筋表面必须清洁，不锈蚀。
（2）钢筋的规格、数量、品种、型号均应符合图纸规定，绑扎成形的钢筋骨架不得超过图纸规定的允许偏差范围，绑扎钢筋网片缺扣松扣数不超过应绑扣数的且不应集中。钢筋绑扎中对钢筋钢号、直径、根数、尺寸、位置和接头数量、焊接质量以及钢筋的调直，保护层厚度等薄弱环节要重点检查。
（3）钢筋接头焊接必须严格按设计规定和规范标准行焊接和搭接，钢筋焊接的质量符合《钢筋焊接及验收规范》规定。
（4）竖向钢筋焊接时，注意清理钢筋端头表面，焊接后要留有充足时间使接头处焊接液凝固，避免接头处弯折。
（5）加强筋与筋主筋应焊接牢固，螺旋筋与主筋相间隔两挡应做点焊，其它交点做绑扎，保证整个钢筋笼的整体刚度。
（6）同一截面内焊接的钢筋数量不应超过该截面的总面积的 主筋、箍筋的焊接长度：单面焊为10D，双面焊为5D（D为钢筋直径）。
（7）吊装钢筋笼如孔时，不得碰撞孔壁，灌注孔时应采用措施，固定钢筋笼位置。
混凝土工程保证措施
（1）地方性材料选择优质砂子、石子，使用前必须取样按照砂、石配合比配料过称投料，以保证砼的质量。
（2）原材料、半成品必须有出厂合格证（材料证明）或检查报告，不允许不合格产品投入工程使用。
（3）混凝土应有符合规定的配合比，由法定实验室先试配，合格后才干使用。
（4）砼浇筑若遇雨天时，应经常测定砂石含水量，及时按实际调整砼配合比，并做好已浇筑砼的保护。
（5）下落的砼应采用串筒和漏斗，不得发生离析现象，应保证砼表面养护时间，派专人负责养护。
（6）对班组进行施工技术交底，浇捣砼实行挂牌制，谁浇捣的部位，就由谁负责砼的浇捣质量。
（7）捣桩身砼时，工作人员要勤用振动棒将砼振动密实、均匀、活动串筒不能高于砼2米。
6.2安全保证措施
（1）加强领导、强化教育。严格按照有关人工挖孔桩安全操作规程，建立现场施工负责人直至现场作业人员在内的全员安全责任制，健全检查制度，把安全教育工作，做到安全规定人人知，安全措施人人做，警钟长鸣，防患于未然。 在挖掘作业时，特别是井下作业人员要树立自我安全意识，随时观测孔内发生异常情况，如发现流水，塌方，孔壁开裂或者异味等异常情况，要立即向值班人员报告，等采用措施后方能作业。
（2）孔桩第一节护壁要高出空地面20CM，作为孔周边的安全踢脚栏板。孔 2M范围内不得堆放杂物，井周边设立防护栏，防止杂物坠入。在基坑坡顶周边设立钢管为护栏高1米非作业人员不得进入护栏之内。
（3）挖孔桩至5米以下时，在境内设立半圆形钢筋护罩网，吊挂与作业人员中上方约两米处随挖掘深度下放。吊运时吊桶不准放满，以防溢落，吊桶上下要平稳垂直，作业人员站在安全护罩下方。
（4）现场各种机构设备必须由专业人员操作，机械设备要认真维护保养，严禁带病运营。
（5）现场施工用电采用三相五线制，井下施工照明采用12伏低压电，并在用电区域内严格接地，接零和安装漏电保护器，各开挖孔分闸用电。施工区内电线电缆要具有良好的绝缘性，并严禁拖地埋地，防止磨损。
（6）坚持挖孔作业排水送风先行。每次下井作业必须先鼓风通气15分钟后方可进行，施工时不断向孔
内输送新鲜空气，必要时施工送风同时进行。同时，经常毒气检测仪不断地监测井内有无毒害气体。
（7）挖孔作业时，必须保证井有人，并保持和井下作业人员的联系，以便发现异常情况能及时解决。
（8）根据地质条件考虑安全作业区，一般在相邻5M范围内有桩孔浇筑砼或由桩蓄了深水，不得下井工作。
（9）施工现场人流入处要有明显的标志，并应有醒目的标语、警句提醒进入施工区域人员注意安全。
（10）现场道路要顺畅无阻。作好排水工作，现场要有足够的照明设施，重要入和通道处均应设有照明装置，生产危险地段必须设警线，做上明显的标记，夜间设红灯示警。
（11）根据本工程情况，需设立如下安全设施：
①每个桩孔，都要设立二道水平钢管防护栏，高1.20米，每5MM 距离设一道小
立杆防护，规定牢固可靠，安全有效。
②在桩不施工时，要用盖板盖严孔，孔内施工时，要在孔内设立半圆防护板。
（12）大雨、大风等恶劣气候严禁施工。
6.3安全用电技术措施
（1）桩孔用电必须分闸，每一桩孔配一个配电箱，严禁一闸多用和一闸多孔，孔上电线电缆，必须架空，严禁拖地或埋压土中，孔内电缆、电线必须完好无损，并有防磨防潮防断等措施，孔内作用照明应采用安全或低压（12-24）灯。
（2）孔抽水时，须在作业人员上地面后进行，抽干后断开电源方准下孔施工，严禁边抽水边施工的严重违章作业。
6.4坠落事故防止 由于挖孔桩的工作面小，因此任何物体坠落，都可产生严重后果，须采用有效的防护措施。
（1）每孔作业不少于3人，要明确分工，各负其责，即井上施工人员对该井负完全责任，监督井上不得有任何物料下坠。
（2）井上设安全栏杆，安全栏杆是沿井上竖向设立，高约1米，防止杂物甚至人员失足下掉，桩孔第一节护壁比地面高出20CM以上，防止地面水回流入桩井内。
(3) 井下设安全防护罩，安全防护罩为半圆面积的钢筋网，随着掘进工作的进一步，网罩不断下移以保
持离工作面约2M的高度为宜。
(4) 井 2M范围内严禁堆放杂物，如有杂物要及时清理。
(5) 吊桶上下井要扶正、固稳，并在摆动不大的情况下起吊垂直下放，吊桶钩的保险装置必须完好、牢固，吊桶内不准装得过满。
(6) 在孔内上下递物和工具时，严禁抛掷和下丢，必须严格用吊绳系牢。
6.5井下流沙、流泥和土方塌陷事故防止
(1) 人工挖孔桩过程中，若出现井下流沙、流泥和土方塌陷现象，护壁每段高度必须酌情减少，可取0.3m 〜0.5m。
(2) 在孔桩内挖孔时，手脚不得置于护壁之下，防止护壁突沉压伤手脚。对塌方施工段应即挖、即验收、即灌注护壁砼。
(3 )正在浇灌桩芯砼的桩孔一米半范围内的其他桩不得下井作业。
(4) 开挖时流沙严重的桩孔，应先将附近无流沙的桩孔挖深，使其起集水作用；集水井应选在地下水流的上方。
6.6窒息、中毒事故的防止
由于挖孔桩井下的地质情况千变万化，错综复杂，必须小心解决。
(1) 孔桩掘进3米后，每次下井作业前，必须坚持先向井下强力送风后下井操作的制度，通风量不少于25L/S，出风距离操作人员应不大于2米，通风过程中应当带防毒气罩。才干下井，保证安全。
(2) 每次下井前，必须采用检查措施(如气体检测仪、快速检测管、动物实验、食品检测)证明无害后才干下井施工。凡一次检测有毒气体含量超过允许值时(CO<15MG/M3 ，SO2<10MG/M3 ，H2S<10MG/M3等)应立即停止作业，进行排毒。
