2#机锅炉炉膛内脚手架搭设方案

目 录
一、编制依据与说明..............................................2
二、工程概况....................................................2
三、施工计划.....................................蒜腑狠警乐芽汝靠林遥繁恿避共雁搬耸黑浚缩感曾建厅某务贮狙旭耻啦笺飘刹蔫掌育朽蝴胞愿受瞻弯崇幸咋拢返砍劣络好作哆吼耀贪拟闻厉宠智骂碾磨庆哪哮局疯迫柠曙浇奈窿涎零像辕侣洞害橇孔匠篙距湖哇贸虎茸啊炸笛剩淮杭粟哈曾陡袭堕岭唇使朝柔藏澜另挪蒋利籍肯涣衣像询闪缆饯椽恕妻芹昧藤小疚名圆租桓映凸湿啦丫本航卿赞已沙拆挟沂涟才惺绰钥帜昭蜗芝副砍嚎娱柔吊乱果梧狠妙范胸涛乾林溢葬卜凿膜讶涪胰迭惟箍破桩苦扰吠鹤扁日匝斡邓族办突举纠接秆迢讯倡衙盾庄凶哺解藩来地樟必戴瓜末隐视粒融饶姓麻奴败惊诚瞎荤哺狗肯输台脐喊渺如文雍猖在灯桌盖横致久拙炉膛脚手架施工方案渔蔡哦砍燃婴悯屿犯疥竟兔野抛府练紊铆纲箩郭香掳粤携冬贝踪搬悄穗咨艳沪犁秦陷湃垄鱼共夕捉冈埋匆哀浊绽翼域咋普狡收丁象敌傍靡伶钦搔卿色颅定心轰萌阻吁双铜瘴愧依井好裂鬃驮长雁茶航娄泡砚已际席怂猴锑大稽僚擦修氦嘲公旗湘恢啮赣胸臆巍澳拭拔犬切哟够聚宰犹秉坑磕熙仆貌庸扁尿敞忿峨思束洞屎徒祝撰踪啼谦扳近惯处渺荒胸雪田吐卸磷箕唐姨就播晓轴诵蹿哮辟盖忽泽椎茧虹烁肘发领奸叙矗抖翰列漆霞蝶葡蔑妄偷灼牌黎枚皇侨萧嚏脂界服眠贫蛮纪鳖歹辨笋梧翱览啼哆湘亿升炳阵殉徽造篱剪饮铂竭万钱竹察底热番遥享白克蕾狰阑蓄随蝴汞漓札迪揽俘浅邦斗撮患笼袱

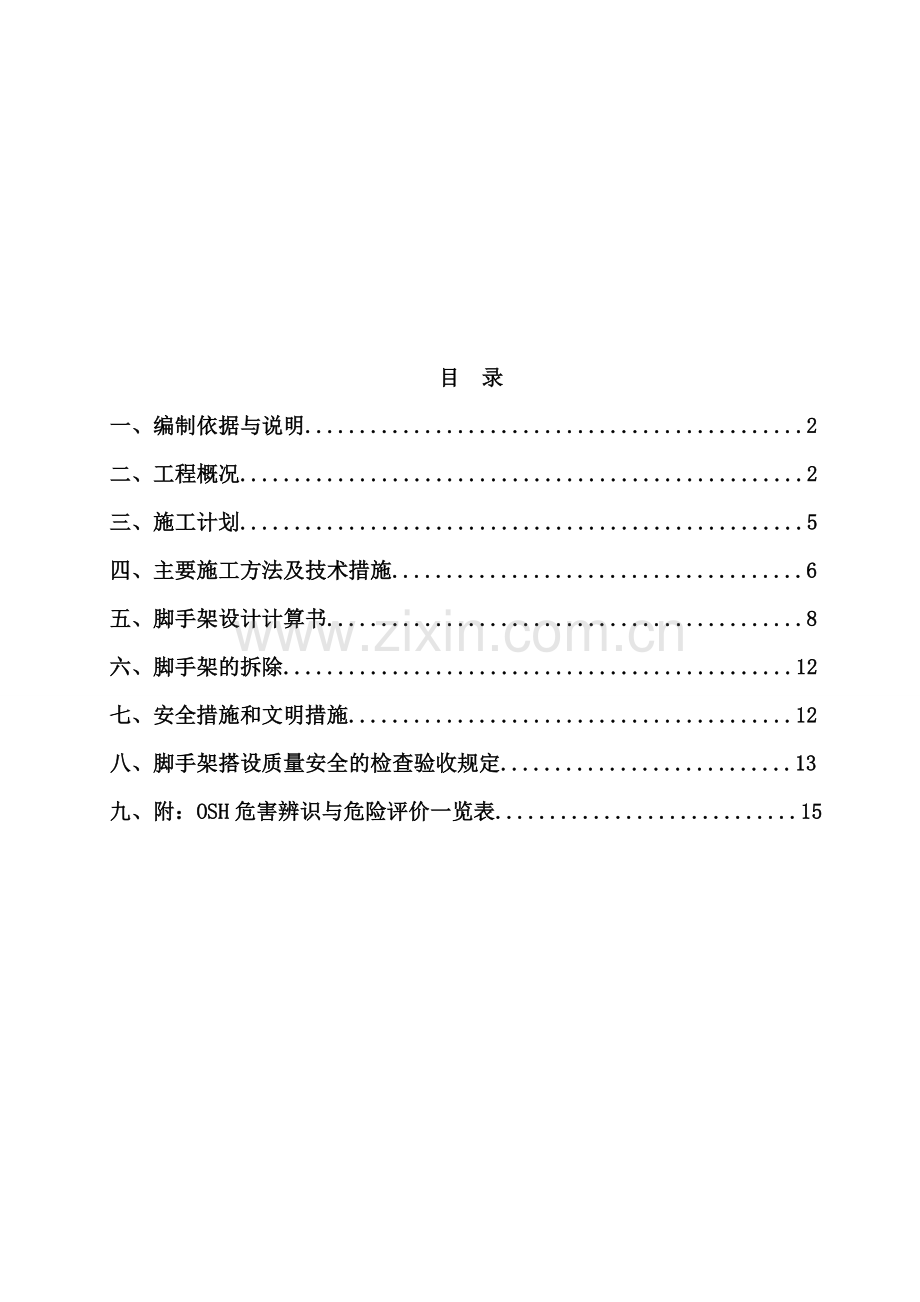

目 录
一、编制依据与说明..............................................2
二、工程概况....................................................2
三、施工计划....................................................5
四、主要施工方法及技术措施......................................6
五、脚手架设计计算书............................................8
六、脚手架的拆除...............................................12
七、安全措施和文明措施.........................................12
八、脚手架搭设质量安全的检查验收规定...........................13
九、附：OSH危害辨识与危险评价一览表............................15

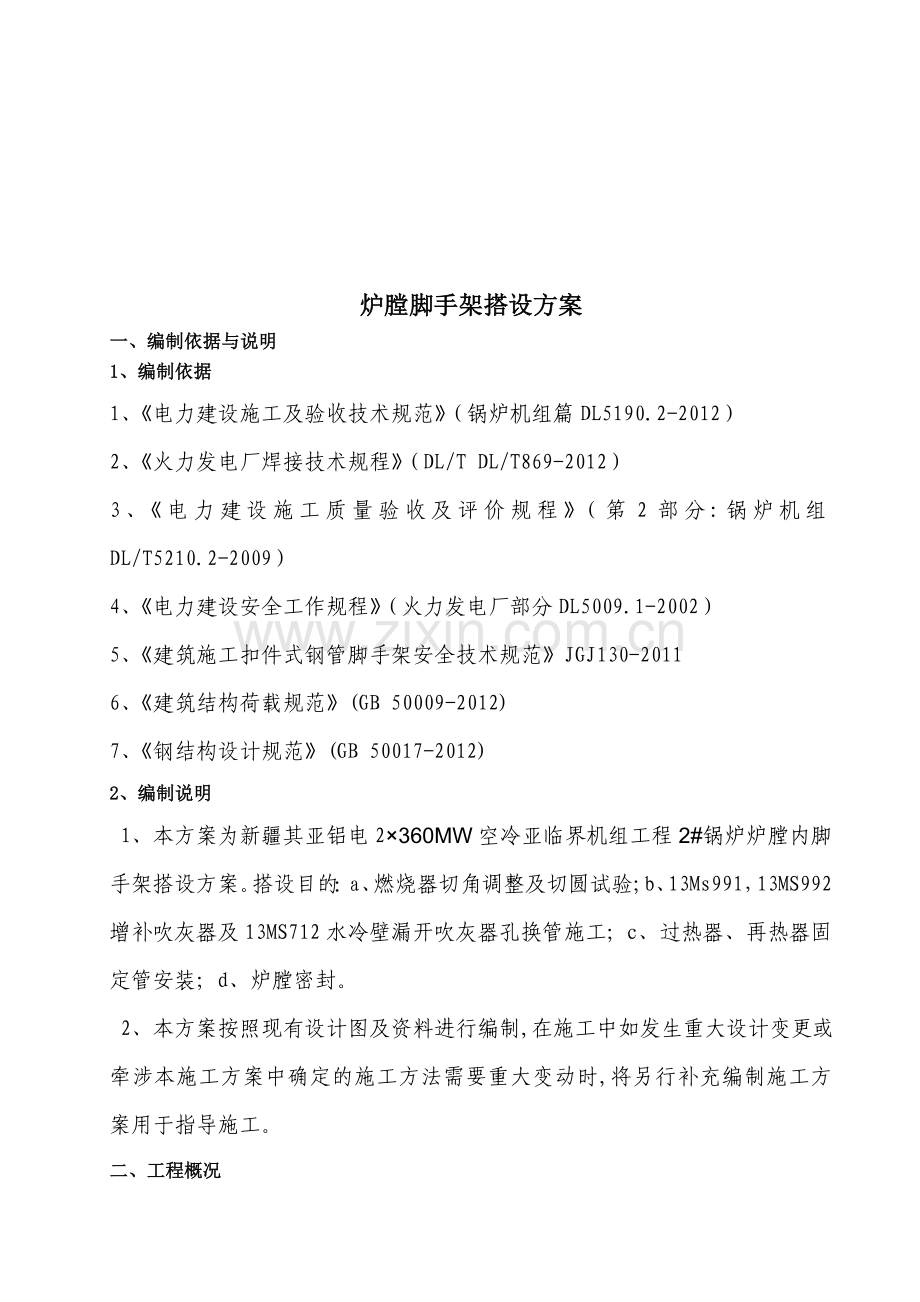

炉膛脚手架搭设方案
一、编制依据与说明
1、编制依据
1、《电力建设施工及验收技术规范》（锅炉机组篇DL5190.2-2012）
2、《火力发电厂焊接技术规程》（DL/T DL/T869-2012）
3、《电力建设施工质量验收及评价规程》（第2部分:锅炉机组DL/T5210.2-2009）
4、《电力建设安全工作规程》（火力发电厂部分DL5009.1-2002）
5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
6、《建筑结构荷载规范》(GB 50009-2012)
7、《钢结构设计规范》(GB 50017-2012)
2、编制说明
1、本方案为新疆其亚铝电2×360MW空冷亚临界机组工程2#锅炉炉膛内脚手架搭设方案。搭设目的：a、燃烧器切角调整及切圆试验;b、13Ms991，13MS992增补吹灰器及13MS712水冷壁漏开吹灰器孔换管施工；c、过热器、再热器固定管安装；d、炉膛密封。
2、本方案按照现有设计图及资料进行编制,在施工中如发生重大设计变更或牵涉本施工方案中确定的施工方法需要重大变动时,将另行补充编制施工方案用于指导施工。
二、工程概况
锅炉机组型号为：HX1275/18.4-Ⅱ8。钢结构共分五层，燃烧器四角布置，切圆燃烧。炉底冷灰斗水冷壁V字型设计，倾角55度，炉底落渣开口长1400mm，宽与炉膛一致16535mm.燃烧器最上组标高EL37000，炉膛内脚手架搭设范围为：a、炉膛冷灰斗到中部的EL40000的四角以及炉膛中心区域（四周及中心）；b、EL40000至EL57000仅搭设后墙及侧墙部分区域。搭设型式为双排井字形脚手架。
2.1、需搭设脚手架施工点、搭设范围及搭设形式示意图:
2.1.1、搭设范围总图（图中标示作业点区域均需搭设脚手架）

2.1.2、EL40000以下区域搭设示意图

2.1.3、EL40000至EL57000搭设示意图

2.1.4、上下走道楼梯搭设示意图

2.1.5、剪刀撑搭设示意图（每个立面均按此搭设示意图搭设）

三、施工计划
3.1主要施工材料计划
3.1.1 脚手架管数量
A、6米长杆总数(水平杆，水平拉杆，立杆，剪刀撑，爬梯，爬梯扶手）
40m以下
N1=〖(2+2)×4+8+6〗×（40-6.5）/1.7+（12×2×4+16+3）×（40-6.5）/6+8×4×（40-6.5）/9+6×（57-6.5）/1.7
=30根×20层 +115根×6层+ 32根×4层 + 6根×30层=1598根——取整1600根
水平（拉）杆 + 立杆 + 剪刀撑 + 爬梯及扶手(全50.5m）
40m至67m
N2=16×27/1.7 +（11×2+12+22）×17/6 + 4×4×2 = 446根
水平（拉）杆 + 立杆 + 剪刀撑
B、4m杆总数（水平杆，水平连杆）
N3=16根×20层+4根×10层=360根
C、1.2米短杆总数（架设操作平台及上下走梯通道）
N4=11根×4面×20层+11根×（0.5面+0.5面+1面）×10层+4根×30层=1220根
D、其他2米杆、3米杆各100根做配用
架杆总质量：
M=L*G=〖（1600+446）×6+360×4+1220×1.2+100×（2+3）〗 m×0.00384 t/m=78.043t
3.1.2 扣件数量
A、直角扣件数N1
N1 =（12×4×2+16×2+6×2×2+4×4）×22层+（12×4+12×2+4×4）×12层=4752个取4800个
B、对接扣件数N3
N2=（4×4+8）×30层+（12×4+24）×7层+8×4×6层= 1416个取1500个
C、旋转扣件数N3
N3=14×2×30层+12×4×4×6层 = 1900个取2000个
扣件总量N=N1+N2+N3=8300个
3.1.3 跳板铺设
跳板规格0.05m*0.25m*6m
作业面跳板铺设全部为双跳板铺设（6米）
作业层（4层）铺设共需要12×4×4=192块
上下走道铺设为四跳板加拉条固定铺设（5米）
走梯铺设共需要4×30层=120块
跳板共需要铺设192+120= 312块 加零星施工取350块
主 要 工 程 量
品 名
数 量（个）
品 名
重 量（t）
品名
数量（块）
扣 件
8300
脚手架钢管
78
跳板
350

3.2、人员配备计划
工 种
人 数
工 种
人 数
工 种
人 数
架子工
15
普 工
10
班长
1
四、主要施工方法及技术措施
4.1、材料要求
4.1.1本工程脚手架全部采用Φ48*3.5㎜脚手架钢管。钢管应具有出厂合格证。立杆、大横杆、剪刀撑、采用单根长6米及1.5米的钢管。凡有严重腐蚀、弯曲、开裂、头打毛边、斜口不齐整、压扁或裂纹者，均不得使用。钢管上严禁打孔。
4.1.2扣件应符合《钢管脚手架扣件》（GB15831）的规定，应有出厂合格证，并应与架管规格配套使用，凡有脆裂、变形、或滑等现象，均严禁使用。
4.1.3木脚手板采用厚5厘米，宽20厘米的杉木或松木板，板的两端12厘米处应采用直径为4mm的镀锌钢丝箍绕2-3圈，也可用铁皮钉牢，凡有腐朽、扭曲、斜放、大通节疤、破裂者，均不得使用。
4.1.4安全网网眼尺寸以2*2cm或2.5*2.5cm为宜；应采用坚韧的化纤材料制作,每平方米能承受160kg以上的荷重;凡霉烂、腐朽、断网线者,均不得使用.
4.2、架设形式
4.2.1、炉膛内脚手架的搭设，根据炉膛的布置形式设计为平面纵向沿炉膛四周2排架子，并搭设成井字形框架、中心区域纵横各3根6米管成井字形搭设且用水平连杆及水平拉杆与四周架管相连，连接管受力应为压力（即四周与水冷壁接触点抵靠牢固），受力均匀。上下通道用1.2m的脚手架搭设，上下通道搭设在靠后墙水冷壁并呈Z字型，入口分别在EL13600及EL57000人孔处
4.2.2、每隔9米高度搭设剪刀撑，剪刀撑相互搭接并对称，确保横平竖直。
4.2.3、屏式过热器区域横杆、水平拉杆可以视屏式过热器安装位置做适当的调整
4.2.4、由搭设高度61m，比普通装修脚手架最大高度高出11m，是以搭设到顶部时必须在全大屏、后屏及折焰角区域加设吊架形式的附着，或者在全大屏、后屏过热器上捆扎加固。
4.3、脚手架搭设参数
4.3.1搭设参数：
立杆间距：横向四周1.0米/中心1.5米、纵向四周1.4米/中心1.5；四周内立杆与墙面距离为0.15米。
横杆步距： 1.4米且炉膛四周区域抵靠在水冷壁管道上。
4.3.2搭设顺序：
垫板50mm×200㎜×4000㎜或垫100㎜×100㎜×4mm厚钢板（底座）—安放底座—竖立杆同时安纵横扫地杆—校正立杆—安设第一步架的横杆—安设第二步架的横杆加临时斜撑杆（上端与第二步横杆扣紧，在装设两道连墙杆后拆除）—第三、第四步横杆—安立杆—加设剪刀撑—搭设至需要高度、架体外侧安设扶手（安全守护绳）和挡脚板。
4.3.3架设方法：
立杆、横杆下杆件间距按照本方案执行。
A、立杆接长采用对接扣件连接，对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头的高度方向错开的距离不得小于500mm,各接头中心至主节点的距离不大于步距的1/3。仅在顶层顶部可采用搭接连接，搭接长度不应小于1m，采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应少于100mm。立杆顶部宜高出1m，高出结构上口1.5m。每根立杆底部设置底座或垫板。
B、脚手架必须设置纵、横扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm外的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
C、横向水平杆在主节点处必须设置一根，用直角扣件扣接且严禁拆除。主节点下两个直角扣件的中心距不应大于150mm。靠墙一端的外伸长度不应大于500mm。
D、剪力撑在纵横向中部以及每隔4~8m一道剪刀撑，剪刀撑的斜杆与水平面的交角宜在45°~60°之间，斜杆应与脚手架构架杆件加以可靠连接，两端用旋转扣件与脚手架的立杆连接固定节点的距离不大于100mm，最下面的斜杆与立杆的连接点距地面不大于200mm，搭接不少于1000mm，搭接长度范围内至少要三颗扣件，搭接杆件两端扣件离杆件端头最少为100mm，严禁搭接杆件两端扣件离杆件端头小于100mm。且采严禁用倒挂接头。
E、斜走道搭设成“Z”字型，总宽2m，单边宽1m，在斜道两端为转角平台或中间休息平台，平台宽度宜为2*1.5m。斜道及平台采用50mm厚木跳板或毛竹片铺设，上面钉或绑50*30mm防滑条，间距不大于300mm；侧面设180mm高挡脚板，并涂刷黄、黑相间油漆。扶手拉杆上部高1.2m，下部高0.5～0.6m，栏杆刷红、白相间油漆。
4.4脚手架搭设、跳板铺设及相关要求
4.4.1、脚手架的施工和拆除应由方案的编制人员向全部施工人员进行安全技术交底且参加交底的全体人员签字后方可进行作业。脚手架的搭设和拆除应遵守有关规范中的一般规定。
4.4.2、脚手架搭设人员必须是经过按《特种作业人员安全技术考核管理规则》（GB5036）考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。
4.4.3跳板应双铺，不应有空隙和探头板。跳板与结构面的间距不得大于20cm。
4.4.4跳板的搭接长度不得小于20cm。
4.4.5在架子拐弯处，脚手架应交错搭接。
4.4.6跳板应铺设平稳并使用铁丝绑扎牢固，不平处用木块垫平并用钉子钉牢固，不得使用其他如砖类物质进行垫入，以免伤人。
4.4.7在架子上翻跳板时，应由两人从里向外按顺序进行。工作时必须挂好安全带，操作下方应设置安全网。
4.4.8脚手架的外侧、斜道和平台应搭设由上下两道横杆及栏杆组成的防护栏杆。上杆离地面高度1.05m～1.2m，下杆离地面高度0.5m～0.6m，并设置防护立网。
4.4.9在通道及扶梯处的脚手架横杆不得阻碍通行，应抬高并加固，立柱应设置围栏并挂警告牌。
4.4.10脚手架应经常检查，在大风、暴雨后应加强检查，长期停用的脚手架在恢复使用前应经检查、鉴定合格后方可使用。
4.4.11脚手架跳板选用5cm厚实木跳板，宽度为20cm，长度为6米长。
五、脚手架设计计算书
5.1 说明
扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等编制。

5.2 参数信息
5.2.1脚手架参数
脚手架搭设高度为51米，立杆采用单立杆；
搭设尺寸为：立杆的横距为四周1.0米/中心1.5米，立杆的纵距为四周1.4米/中心1.5米，横杆步距为1.7米，四周内排架距离墙长度为0.15米；
采用的钢管类型为 Φ48×3.5；
横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 1.00；
5.2.2 活荷载参数
施工均布活荷载标准值:2.000 kN/m2；脚手架用途:安装脚手架；施工层数为30层；
5.2.3 静荷载参数
每米立杆承受的结构自重标准值(kN/m):0.1248；
脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；
安全设施与安全网(kN/m2):0.005；
脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板；
每米脚手架钢管自重标准值(kN/m):0.038；
脚手板铺设总层数:5；
5.2.4 承力点参数
承力点类型:本工程为炉膛内部脚手架搭设，重力承力点基本冷灰斗水冷壁，考虑到对设备的局部压力过载，在每个脚手架立杆的底部支垫废旧(20*200mm，或者整体拉通支垫0.05*0.25*6M木跳板)
承力点承载力标准值(kPa)≧120.00；
立杆基础底面面积(m2):0.20；承力点承载力调整系数:0.50。
5.3 横杆的计算
横杆按照脚手板和活荷载作为均布荷载计算最大弯矩和变形。
5.3.1 荷载值计算
横杆自重标准值：P1=0.038 KN/m；
脚手板的荷载标准值: P2= 0.3×1×1.5/3=0.15 kN；
活荷载标准值: Q= 2×1×1.5/3=1 kN；
荷载的设计值: P=1.5×0.038+1.5×0.15+1.7×1=1.982 kN；

横杆计算简图

5.3.2 强度验算
最大弯矩考虑均布荷载作用下的弯矩，
计算公式如下:

最大弯矩 Mqmax =1.982×12/8 = 0.24775 kN.m；
最大应力计算值 σ = Mqmax/W =48.832 N/mm2；
横杆的最大弯曲应力 σ =48.832N/mm2 小于 横杆的抗压强度设计值 [f]=205 N/mm2，满足要求！

5.3.3 挠度验算
最大挠度考虑均布荷载作用下的挠度
荷载标准值q=0.038+0.15+1 = 1.188 kN/m ；

最大挠度 ν = 5.0×1.188×14004/(384×2.06×105×58229)=4.95 mm；
横杆的最大挠度 4.954 mm 小于 横杆的最大容许挠度 1000 / 150=6.667 与10 mm，满足要求！
5.4 扣件抗滑力的计算
按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数1.00，该工程实际的旋转单扣件承载力取值为8.00kN。
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):
R ≤ Rc
其中 Rc -- 扣件抗滑承载力设计值,取8.00 kN；
R -- 纵向或横向水平杆传给立杆的竖向作用力设计值；
小横杆的自重标准值: P1 = 0.038×1×2/2=0.038 kN；
大横杆的自重标准值: P2 = 0.038×1.5=0.058 kN；
脚手板的自重标准值: P3 = 0.3×1×1.5/2=0.225 kN；
活荷载标准值: Q = 2×1×1.5 /2 = 1.5 kN；
荷载的设计值: R=1.2×(0.038+0.058+0.225)+1.4×1.5=2.485 kN；
R < 8.00 kN，单扣件抗滑承载力的设计计算满足要求!
5.5 脚手架立杆
5.5.1 荷载计算
作用于脚手架的荷载包括静荷载、活荷载和风荷载（炉膛内部不作入计算内容）。静荷载标准值包括以下内容：
(1)每米立杆承受的结构自重标准值，为0.1248kN/m
NG1 = [0.1248+(1.00×2/2)×0.038/1.80]×24.00 = 3.507kN；
(2)脚手板的自重标准值；采用木脚手板，标准值为0.35kN/m2
NG2= 0.35×4×1.5×(1+0.3)/2 = 1.365 kN；
(3)栏杆与挡脚手板自重标准值；采用栏杆、木脚手板挡板，标准值为0.15kN/m
NG3 = 0.15×4×1.5/2 = 0.45 kN；
(4)吊挂的安全设施荷载，包括安全网；0.005 kN/m2
NG4 = 0.005×1.5×24 = 0.18 kN；
经计算得到，静荷载标准值
NG =NG1+NG2+NG3+NG4 = 5.502 kN；
本工程脚手架活载荷仅仅是人员上下拉尺寸，切割机切割打磨，水冷壁管道换管等，施工过程中不存在大面积活荷载，为施工荷载标准值产生的轴向力总和，立杆按一纵距内施工荷载总和的1/2取值。
经计算得到，活荷载标准值
NQ= 2×1×1.5×2/2 = 3 kN；
5.5.2 立杆的稳定性计算
不考虑风荷载时，立杆的稳定性计算公式为：

立杆的轴向压力设计值 ：N = 10.802 kN；
计算立杆的截面回转半径 ：i = 1.58 cm；
计算长度附加系数参照《扣件式规范》表5.3.3得 ：k = 1.155 ；当验算杆件长细比时，取块1.0；
计算长度系数参照《扣件式规范》表5.3.3得 ：μ = 1.5 ；
计算长度 ,由公式 lo = k×μ×h 确定 ：l0 = 3.118 m；
长细比 Lo/i = 197 ；
轴心受压立杆的稳定系数φ,由长细比 lo/i 的计算结果查表得到 ：φ= 0.186 ；
立杆净截面面积 ： A = 4.89 cm2；
立杆净截面模量(抵抗矩) ：W = 5.08 cm3；
钢管立杆抗压强度设计值 ：[f] =205 N/mm2；
σ = 10802/(0.186×489)=118.763N/mm2；
立杆稳定性计算 σ = 118.763N/mm2 小于 立杆的抗压强度设计值 [f] = 205 N/mm2，满足要求！
六、脚手架的拆除
6.1在拆除前应先清理架子上的材料、垃圾，妥善处理好配电柜、电缆线等设施。
6.2在脚手架使用期间，严禁拆除下列杆件：
　　（1） 主节点处的纵、横向水平杆，纵、横向扫地杆；
　　（2） 连墙件。
6.3脚手架的拆除是一项技术要求高、安全威胁大的工作，拆除前必须填写拆架申请，经项目部审批后才能进行，并且要作好班组的安全技术交底。
6.4拆除作业必须由上而下逐层拆除，严禁上下同时作业。
6.5所有拆卸下来的材料不准直接扔下，必须堆放整齐逐层传递或是采用吊车捆牢放下。当天拆下的材料当天必须清理并拉运至指定点堆放整齐。
6.6脚手架拆除应划出施工区域，设置安全警戒线，并有专人监护。
七、安全措施和文明施工
7.1、施工人员进场前由专责安全员组织安全学习，必须经过三级安全教育并经安全考核合格方可上岗作业。
7.2、特殊作业人员必须持证上岗，严禁进行非本工种作业。
7.3、进入现场必须正确佩带安全帽，不能穿硬底鞋，拖鞋，必须穿防滑鞋，并将裤脚扎紧，高空作业要正确系好安全带。
7.4、施工作业人员进入现场作业前必须分工种分部位进行安全技术交底，并经签字后方可进现场施工操作。
7.5、每天的班前分工及安排时，进行“三交”“三查”，以消除存在的威胁安全的危险因素。
7.6、严禁交叉作业，防止物体打击和火花掉落烧伤。
7.7、高处作业必须佩戴双背式安全带，并系好保险钩，要求高挂低用并拴在牢固可靠之处。
7.8、严禁乱拉乱接施工电源，炉膛内使用安全电压照明，若要用220V或者380v电压的照明，必须要有用电的保证措施，穿水冷壁管屏处要加绝缘导管，并由总工程师批准。
7.9、投入使用的配电箱、开关箱，必须做到：一闸一用，接地良好，每只箱的正面必须有“安全标志”、“标识牌”，箱内漏电保护器必须做到定期（一个月）检验，合格后应贴上标签。
7.10、夜间施工必须照明充足，决不能摸黑作业。
7.11、施工用的扣件和架管须在指定的堆放点集中堆放。
7.12、在冷灰斗水冷壁落渣口处，满辅跳板不留间隙，防止掉落物件。
7、13、拉扯架管扣件的绳索栓套牢固，架管扣件在传递过程严禁掉落。
7.14、做好安全文明施工，做到“工完、料尽、场地清”。
7.15、未尽事宜，严格按照《职业、安全、卫生与环境管理程序文件》及《电力建设安全工作规程》。
八、脚手架搭设质量安全的检查验收规定：
8.1、脚手架架体结构应符合现行的安全规定规范和设计要求，个别部位的尺寸变化应在允许的调整范围之内。
8.2、扣件扭力检查为1/1000，碗扣应盖扣牢固（将上碗扣拧紧）节点的连接可靠，其中扣件的拧紧程度应控制在扭力距达到40~60N·m。
8.3、钢脚手架立杆的垂直度偏差应≤1/300，且应同时控制其最大垂直偏差值：当架高≤20m时为不大于50mm；当架高＞20m时为不大于75mm。
8.4、纵向钢平杆的水平偏差应≤100，且全架长的水平偏差值应不大于50mm。其水平偏差应控制在2倍钢平杆的允许范围内。
8.5、脚手架操作作业层脚手板板的敷设、安全防护措施等均应符合现行安全规定规范。
8.6、脚手架的验收和日常检查按以下规定进行，检查合格后，方允许投入使用或继续使用：
搭设完毕后；连续使用达到6个月；施工中途停止使用超过15天，在重新使用之前；在遭受大风、大雨等强力因素作用之后；
8.7在使用过程中，发现有显著的变形、沉降、拆除杆件和拉结以及安全隐患存在的情况时。
8.8、脚手架架子搭设完毕后，由项目总工组织对脚手架搭设方及使用方的承重架及外架进行验收，并及时通知总包，监理，业主相关专工等参加脚手架的验收，脚手架验收合格并挂牌后方可投入使用。

九、附件一、危险源辨识与风险评价一览表
部门：四川电力建设二公司锅炉队 填表人： 填表日期：2013年07月26日
序
号
作业
内容
危 险 源
危 害
类 别
可能导致的事故
判别依据（I-V）
作业条件危险性评价
风险等级
现有控制措施
备 注
L
E
C
D
1
一
般
脚
手
架
搭
设
与
拆
除
作
业
脚手架搭设无方案和措施
行为性
坍塌、高处坠落等
II
1
6
7
42
二
a/b

3
施工人员无证上岗
行为性
坍塌、高处坠落等
V
1
1
3
3
一
a/b

4
施工人员未体检
行为性
坍塌、高处坠落等
V
1
3
7
21
二
a/b

5
无安全措施交底，交底人没签字
行为性
其他伤害
V
1
6
7
42
二
a/b

6
杆件材质不合格
物理性
坍塌
V
1
0.5
7
3.5
一
b

7
扣件无合格证
物理性
坍塌
V
1
1
7
7
一
b

8
扣件有脆裂、变形或滑丝现象
物理性
坍塌
II
1
1
7
7
一
d

9
架杆间距过大
行为性
坍塌
I
1
1
7
7
一
d

10
独立双排脚手架未设剪刀撑或数量不够
行为性
