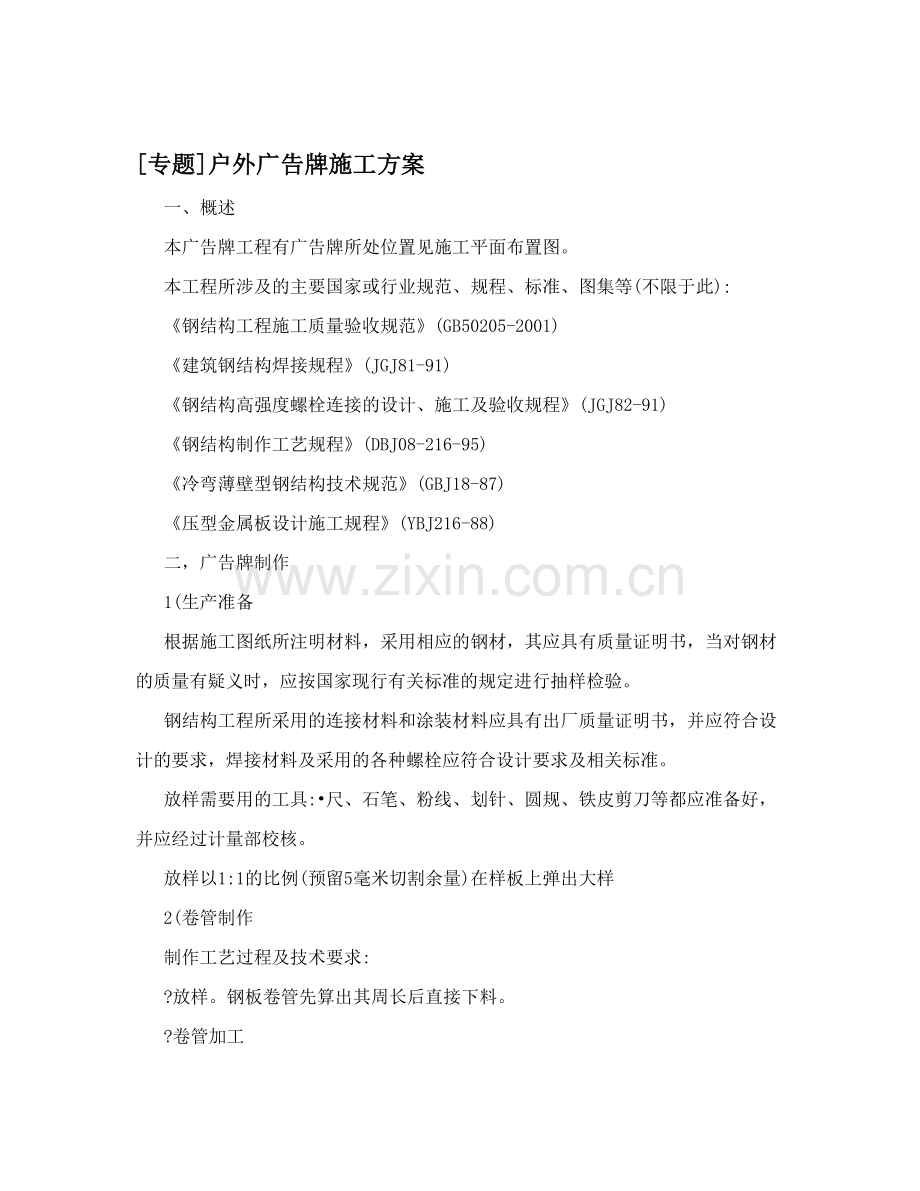

[专题]户外广告牌施工方案
一、概述
本广告牌工程有广告牌所处位置见施工平面布置图。
本工程所涉及的主要国家或行业规范、规程、标准、图集等(不限于此):
《钢结构工程施工质量验收规范》(GB50205-2001)
《建筑钢结构焊接规程》(JGJ81-91)
《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-91)
《钢结构制作工艺规程》(DBJ08-216-95)
《冷弯薄壁型钢结构技术规范》(GBJ18-87)
《压型金属板设计施工规程》(YBJ216-88)
二，广告牌制作
1(生产准备
根据施工图纸所注明材料，采用相应的钢材，其应具有质量证明书，当对钢材的质量有疑义时，应按国家现行有关标准的规定进行抽样检验。
钢结构工程所采用的连接材料和涂装材料应具有出厂质量证明书，并应符合设计的要求，焊接材料及采用的各种螺栓应符合设计要求及相关标准。
放样需要用的工具:•尺、石笔、粉线、划针、圆规、铁皮剪刀等都应准备好，并应经过计量部校核。
放样以1:1的比例(预留5毫米切割余量)在样板上弹出大样
2(卷管制作
制作工艺过程及技术要求:
?放样。钢板卷管先算出其周长后直接下料。
?卷管加工

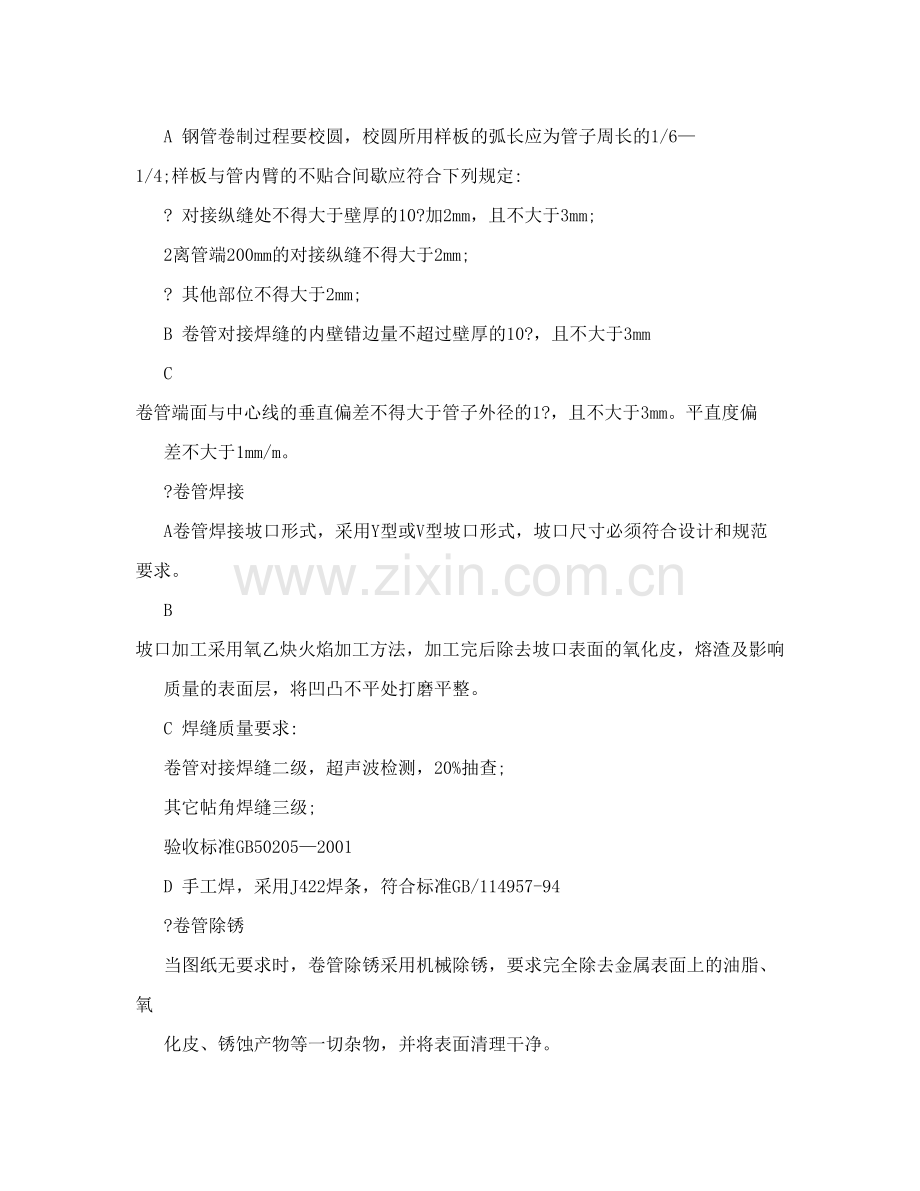

A 钢管卷制过程要校圆，校圆所用样板的弧长应为管子周长的1/6—1/4;样板与管内臂的不贴合间歇应符合下列规定:
? 对接纵缝处不得大于壁厚的10?加2mm，且不大于3mm;
2离管端200mm的对接纵缝不得大于2mm;
? 其他部位不得大于2mm;
B 卷管对接焊缝的内壁错边量不超过壁厚的10?，且不大于3mm
C 卷管端面与中心线的垂直偏差不得大于管子外径的1?，且不大于3mm。平直度偏
差不大于1mm/m。
?卷管焊接
A卷管焊接坡口形式，采用Y型或V型坡口形式，坡口尺寸必须符合设计和规范要求。
B 坡口加工采用氧乙炔火焰加工方法，加工完后除去坡口表面的氧化皮，熔渣及影响
质量的表面层，将凹凸不平处打磨平整。
C 焊缝质量要求:
卷管对接焊缝二级，超声波检测，20%抽查;
其它帖角焊缝三级;
验收标准GB50205—2001
D 手工焊，采用J422焊条，符合标准GB/114957-94
?卷管除锈
当图纸无要求时，卷管除锈采用机械除锈，要求完全除去金属表面上的油脂、氧
化皮、锈蚀产物等一切杂物，并将表面清理干净。
?卷管按6米一段在卷制车间拼装焊接，待拉到现场后再组对成整体，然后进行吊装
(6) 卷管防腐
卷管涂料防腐施工按下列要求进行:
1)管道防腐需在晴天进行，•施工环境温度以15,30?为宜，施工时应通风良好，以便漆膜充分干燥。在前一道漆实干前不得涂第二道漆。全部涂层完成后，一般需自然干燥七昼夜以上方可使用。不得在雨、雾、雪天进行室外施工。
2)每防腐完一层，应进行检查，涂层不得有针孔、气泡、流淌、褶皱和破损等现象，否则应进行处理。
3)涂层的施工方法，采用人工涂刷，涂刷时，层间应纵横交错，每层应往复进行。涂层应均匀，不得漏涂。
4) 卷管安装后，•接口和运输、安装损伤处必须进行补防腐。补防腐层结构和材料均应与原管道防腐相同。补口、补伤处的泥土、油污、铁锈等均应清除干净呈现钢灰色。
3(广告牌桁架制作
按1:1进行放样，角钢采用氧乙炔火焰切割，除去切口表面的氧化皮，熔渣及影响质量的表面层，将凹凸不平处打磨平整。
放样下料后，在我方制作现场按图组装成大片后拉至安装现场，再按我方吊装思路拼装成型。
三，广告牌安装
三面安装顺序:卷管立柱吊装?广告牌骨架现场组装?广告牌骨架吊装?广告牌骨架与卷管立柱焊接?灯架及其它构件安装
单面安装顺序:立柱吊装?广告牌骨架安装?广告牌牌面安装?零星构件安装
1. 基础复查和放线。
施工前，安排相关技术人员同测量人员对基础进行复核，基础达到以下要求:
? 基础表面要平整，不能有裂纹、蜂窝和露筋等现象。
? 根据施工图检查基础外形尺寸和中心线。基础的横向中心线与纵向中心线要求垂直。
基础外形尺寸偏差不大于?20mm。
基础纵横中心线与基准线偏差不大于20mm。
2. 安装前的准备工作。
?熟悉图纸，组织相关技术人员对车间结构进行分析，合理安排施工工艺和施工计划。
?钢丝绳准备
根据本方案和预算部门所给构件重量，准备好吊装用钢丝绳扣、卡环和缆风绳，吊装用钢丝绳扣的选用可按下列方法进行估算:
T=( d/10)2
T——钢丝绳扣起吊能力，单位:t
d——钢丝绳扣直径，单位:mm
注:估算方法适用于新绳扣、无断丝、断股现象
3，现场组对吊装注意事项:
?1吊车及运输车需占用单车道，需提前向有关部门办好相关手续。
?2现场组对吊装将破坏部分草坪及小树，需提前向有关部门办好相关手续。
?3占道时，在所占用道路的两端立好醒目标志，并派专人看守。
4，立柱吊装
卷管按6米一段在卷制车间拼装焊接，利用10吨半挂运输至安装位置，到现场后再组对成整体，利用16吨汽车吊进行装卸。现场组对位置选择在安装位置旁空旷地带，然后进行吊装。
由于广告牌安装位置站车条件较好，此时回转半径7米、起吊高度为19米，卷管立柱重约8吨,利用25吨汽车吊可将卷管立柱整体吊装到位。缆风绳调整立柱垂直度,经纬仪校验立柱安装垂直度く10mm。单面广告牌立柱重量较小，吊装容易，须保证其安装垂直度。
5，广告牌骨架现场组装
广告牌骨架到现场后再组对成整体，现场组对位置选择在单车道(以减少破坏草坪)然后进行吊装。
立柱吊装好后,将广告牌骨架和支撑A、B、C在安装位置地面组装成整体，利用3个10吨倒链将广告牌骨架和支撑缓慢、均应提升到位，倒链挂点设在立柱顶端。
提升过程中，每200mm稍停，检查广告牌骨架是否倾斜，调整后继续提升，致至到安装位置为止。整个提升过程由专人指挥，并配以哨子统一作业。
6，广告牌骨架与立柱焊接
三面广告牌骨架整体提升到位,找正后立即进行广告牌骨架与卷管立柱的焊接，确保焊接牢固后方可松钩。
单面广告牌骨架吊装时，需对绑扎点角钢进行加固。
7，灯架及其它构件安装
按图将灯架及其它构件安装完成。
四、施工作业计划
? 人员计划
主要劳工力安排计划表
序 号 工种名称 单 位 数量 进场时间
1 焊 工 人 15 根据进度计划进场
2 砼 工 人 12 根据进度计划进场
3 钢筋工 人 10 根据进度计划进场
4 油漆工 人 12 根据进度计划进场
5 普 工 人 30 根据进度计划进场
6 机操工 人 10 根据进度计划进场
7 电 工 人 3 根据进度计划进场
8 管理人员 人 5 根据进度计划进场
2、主要机具计划表
主要机具使用计划表
序号 机械或设备名称 单位 数量 使用阶段 1 混凝土搅拌机 台 1 基础施工阶段 2 钢筋加工机械 套 1 基础施工极端
3 汽车吊 台 3 钢结构吊装阶段 4 锻压设备 套 2 钢结构加工阶段 5 切割机械设备 套 1 钢结构加工阶段
A类电焊机 6 台 1 钢结构加工阶段
B类电焊机 7 台 1 钢结构加工阶段
C类电焊机 8 台 1 钢结构加工阶段
焊条烘干箱 9 个 1 钢结构加工阶段
焊条保温桶 10 只 2 钢结构加工阶段
角向砂轮磨光机 11 台 3 钢结构加工阶段
尖头锤 12 把 3 钢结构加工阶段 五，施工进度计划
六、施工安全要求
? 所有作业人员需持有国家劳动部门认可的上岗证。
? 对职工经常进行安全教育，进入施工现场必须戴安全帽。
? 按规定穿戴劳保用品上岗，不得穿拖鞋进入施工现场。
? 坚持高空作业系安全带，双层作业设隔离层。
? 吊装工作中，吊物下方不得站人。
? 各种材料堆放稳妥，以防倾斜和滚动。
? 施工机械和电气设备要有专人操作和维护，不得带病运转和超负荷工作。 ? 为防止高空坠落，高空作业时，必须正确使用安全带。
?高空用气割或电焊切割时，应采取措施防止割下的金属或火花落下伤人。 ? 高空作业的设施、设备，必须在施工前进行检查，确认其完好方能投入使用。 ? 攀登和悬空作业人员，必须经过专业技术培训及专业考试合格，并必须定期对其进行体检。
? 雨天、风力大于四级、夜晚等情况，尽量避免高空作业。
? 防腐涂装施工现场或车间不允许堆放易燃物品，并远离易燃物品仓库。 ? 防腐涂装施工现场或车间，必须具备有消防水源和消防器材。
? 油漆作业时，施工人员应戴防毒口罩或防毒面具，对接触性的侵害，施工人员需穿工
作服，戴手套和防护眼镜等，尽量不与溶剂接触。
