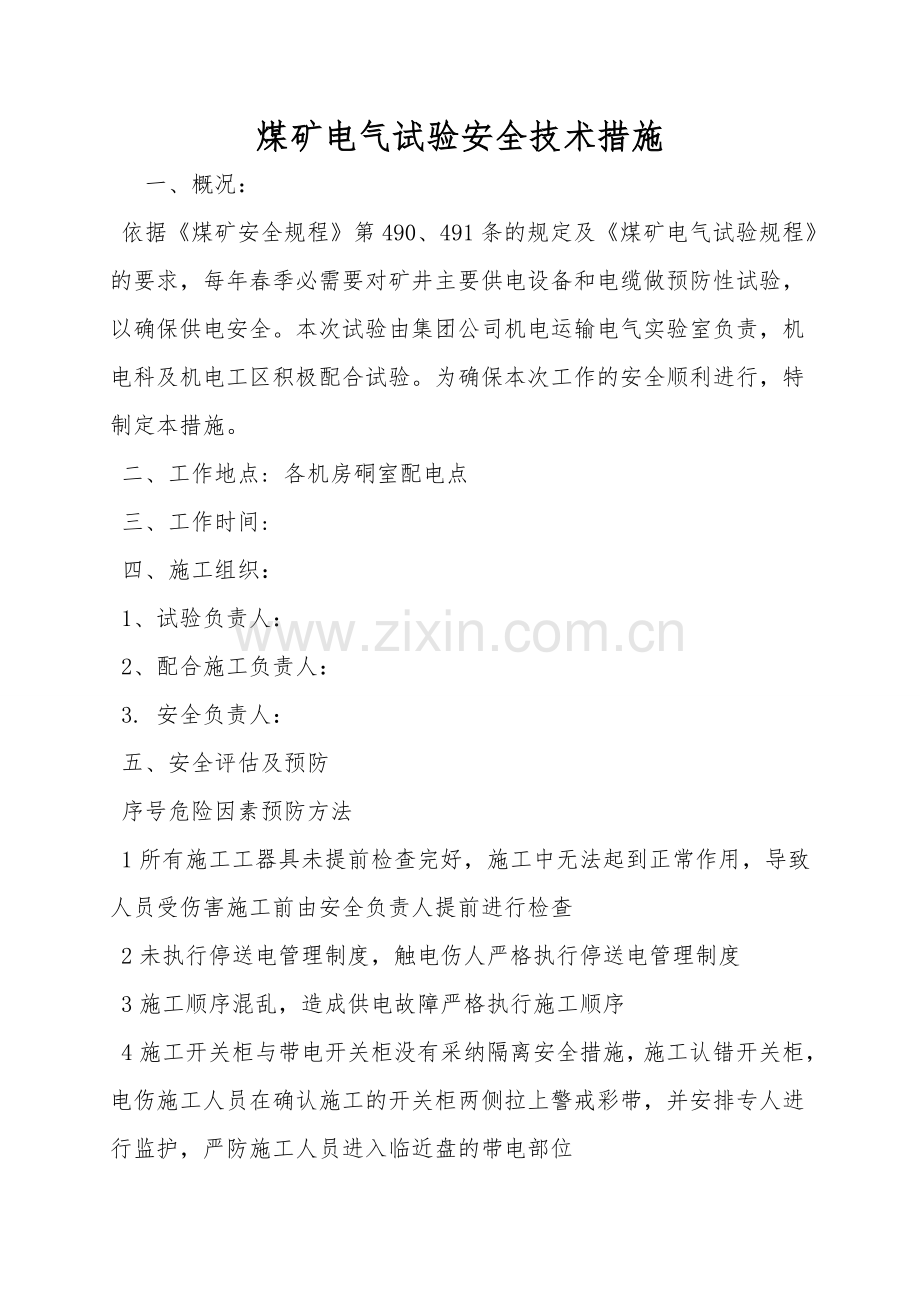

煤矿电气试验安全技术措施.doc

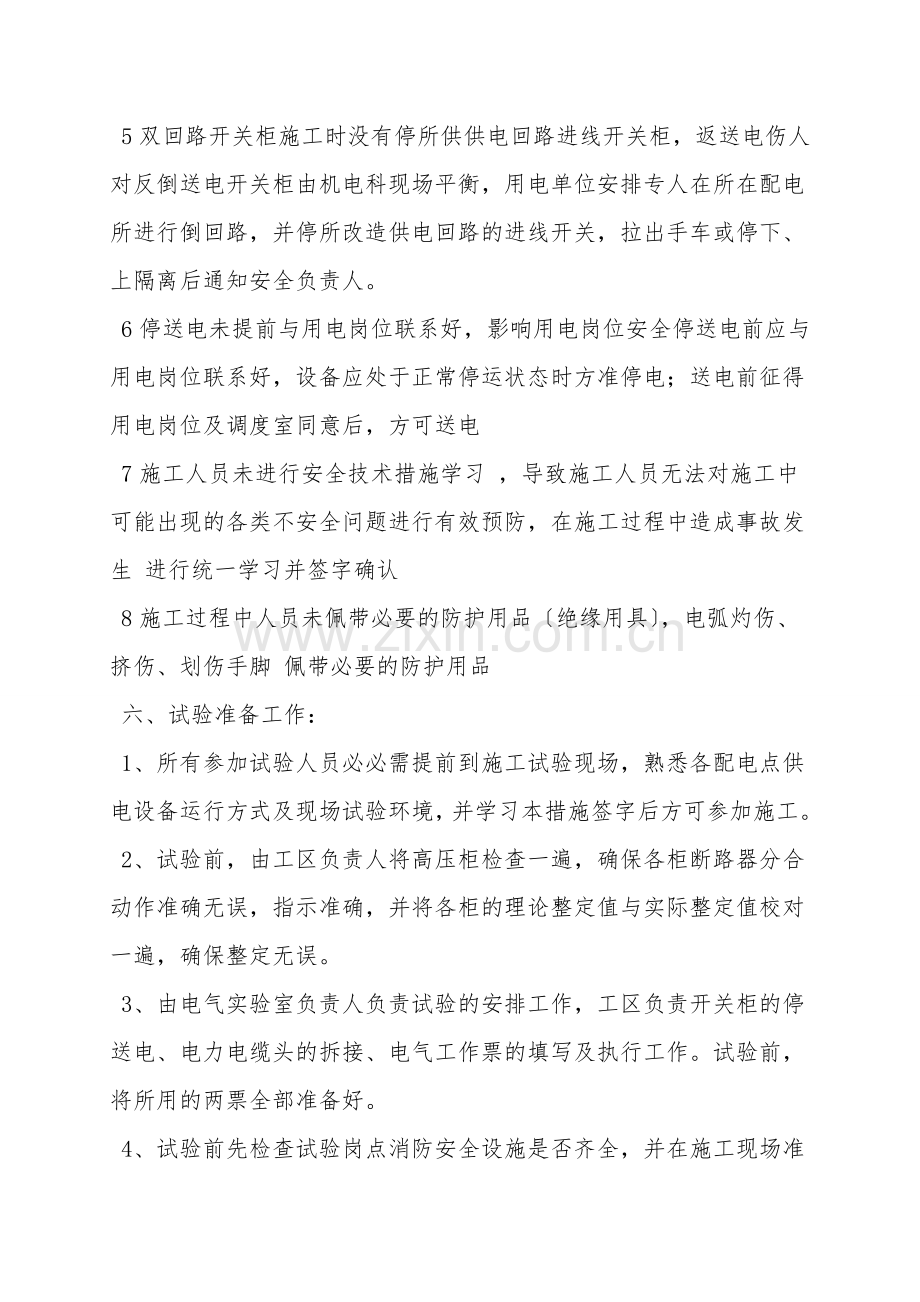

煤矿电气试验安全技术措施 一、概况： 依据煤矿安全规程第490、491条的规定及煤矿电气试验规程的要求，每年春季必需要对矿井主要供电设备和电缆做预防性试验，以确保供电安全。本次试验由集团公司机电运输电气实验室负责，机电科及机电工区积极配合试验。为确保本次工作的安全顺利进行，特制定本措施。 二、工作地点: 各机房硐室配电点 三、工作时间: 四、施工组织： 1、试验负责人： 2、配合施工负责人： 3. 安全负责人： 五、安全评估及预防 序号危险因素预防方法 1所有施工工器具未提前检查完好，施工中无法起到正常作用，导致人员受伤害施工前由安全负责人提前进行检查 2未执行停送电管理制度，触电伤人严格执行停送电管理制度 3施工顺序混乱，造成供电故障严格执行施工顺序 4施工开关柜与带电开关柜没有采纳隔离安全措施，施工认错开关柜，电伤施工人员在确认施工的开关柜两侧拉上警戒彩带，并安排专人进行监护，严防施工人员进入临近盘的带电部位 5双回路开关柜施工时没有停所供供电回路进线开关柜，返送电伤人对反倒送电开关柜由机电科现场平衡，用电单位安排专人在所在配电所进行倒回路，并停所改造供电回路的进线开关，拉出手车或停下、上隔离后通知安全负责人。 6停送电未提前与用电岗位联系好，影响用电岗位安全停送电前应与用电岗位联系好，设备应处于正常停运状态时方准停电；送电前征得用电岗位及调度室同意后，方可送电 7施工人员未进行安全技术措施学习 ，导致施工人员无法对施工中可能出现的各类不安全问题进行有效预防，在施工过程中造成事故发生 进行统一学习并签字确认 8施工过程中人员未佩带必要的防护用品绝缘用具，电弧灼伤、挤伤、划伤手脚 佩带必要的防护用品 六、试验准备工作： 1、所有参加试验人员必必需提前到施工试验现场，熟悉各配电点供电设备运行方式及现场试验环境，并学习本措施签字后方可参加施工。 2、试验前，由工区负责人将高压柜检查一遍，确保各柜断路器分合动作准确无误，指示准确，并将各柜的理论整定值与实际整定值校对一遍，确保整定无误。 3、由电气实验室负责人负责试验的安排工作，工区负责开关柜的停送电、电力电缆头的拆接、电气工作票的填写及执行工作。试验前，将所用的两票全部准备好。 4、试验前先检查试验岗点消防安全设施是否齐全，并在施工现场准备好灭火器2只。 5、 在进行设备测试工作时，必必需与各机房当班值班员联系，并说明测试过程中值班员应注意的事项。如有变更状况，要给值班员交代清楚。 6、在试验前先确定柜子名称、编号以及是否存在返送电现象，确认无误后方可进行试验。 7、试验前检查仪器接线是否正确，确认无误后方可开始。 准备好检修用的抹布、汽油、扳手、螺丝刀、电工钳等工具。 井下做电气实验前，应先检查试验场所20米范围内瓦斯浓度，当瓦斯浓度低压0.5%时方可做试验。 四、试验步骤 1、倒闸操作： 135kV变电所井口变压器室、风井电控室等各配电点值班员依据操作票内容及时间进行倒闸操作。 2倒闸操作时操作人必必需由技术过硬人员承当。监护人做好唱票及监护工作。 3操作前确认操作柜子的名称、编号以及操作柜子所处状态。 4操作人员依据监护人唱票内容，先进行复诵后操作，操作完毕并确认后汇报监护人已操作完成。 5监护人在操作票上对已操作步骤进行打。然后进行下一操作，直到操作完成。 6操作完毕汇报调度以及现场安全负责人。 2、安全负责人确认无误后，试验人员开始进行预防性试验。 3、按照试验负责人的要求，处理试验过程中供电设备出现的问题。 4、处理完毕，恢复供电设备运行。 五、施工安全技术措施 1、所有参加施工人员必必需明确本次试验的目的，明确各自的分工，集中精力，听从试验负责人的统一指挥，集团公司电气试验室工作人员、机电工区与机电科要密切配合，协调一致。 2、严禁带电作业，严格执行停送电制度，严格执行电气工作票和倒闸操作制度：停电后，应认真对停电设备进行验电，放电，挂三相短路接地线，挂停电牌，确认无误后方准试验。 3、严格执行工作安全监护制度，试验时，由施工负责人设立专人监护施工安全。操作高压设备时，应戴上绝缘手套，穿上绝缘靴后方可操作。 4、对有双回路供电开关柜及相应负荷电缆做电气预防性试验前，通知相应配电点合上联路开关柜，确保配电点正常供电，并将被试进线回路电源柜停电，拉出小车，悬挂警示牌，防止反送电 5、所有配电柜及电缆试验前，应将被试验柜及电缆停电，验电，放电，挂三相短路接地线，停电牌，确认无误后方可试验。 6、各开关柜做试验前，应在开关柜上、隔离开关下方加隔离绝缘板，以防止试验人员触电。 7、做继电保护试验时，电流互感器二次侧不得开路，电压互感器二次侧不能短路，严禁在带电的电压互感器上工作。拆线之前必必需做好记录。 8、做电缆试验时，拆卸电缆头之前先做好记录，恢复电缆头时要按照记录顺序进行恢复，以防相序混乱。 9、所有参加试验人员应掌握电气防灭火知识及触电紧急救护方法。 10、做试验时，其它人员要退到安全距离之外，并设专人监护。 11、在双回路供电馈出柜做试验时，当运行回路出现故障时，施工人员停止试验，恢复试验回路电源运行状态，离开现场或进行其他柜子试验。 12、在井下机房硐室做实验时必必需先要检查瓦斯，当瓦斯浓度低于0.5%时方可施工。 13、试验前，调度室要提前通知因试验影响的用电单位，以免影响生产。 14、所有工作必必需经过项目负责人、安全负责人、施工负责人同意后方可进行操作。 15、电气试验时应注意以下事项： 1高压试验工作不少于2人，试验负责人在开始前，应对全体试验人员具体布置，试验工作的范围，不应触及的部位及试验中的安全措施。 2高压试验应填写工作票 3高压试验现场应设工作范围，临时遮拦，并向外悬挂：止步，高压危险警示牌，必要时设专人监护，被试设备、供电线路两端不在同一地点时，另一端应有遮拦或封挡，必要时应设专人看护并设专人居中联系，以防触电。 16、各类高压电器设备绝缘和特性试验按煤矿电气试验规程的规定执行。 17、耐压试验前，必必需认真检查试验接线，表计倍数，调压器零位及仪表起始状态，均正确无误，通知与试验无关的人员离开被试设备，在取得施工负责人的许可后，方可加压。 18、试验电容器、电缆或其他电容性、电感性电气设备，试验前后应多次接地放电，短路放电，对有静电感应的设备接地后方可接触。 19、高压试验工作人员在全部加压过程中，应集中精力，传达口令要清楚，准确，操作人员必必需穿绝缘靴并站在绝缘台上。 20、试验装置的金属外壳应可靠接地，高压引线应尽量缩短必要时用耐高压绝缘物支持固定。 21、试验结束后，必必需检查被试设备上有无遗忘的工具和导线，拆掉临时遮拦并将被试设备恢复原状态。 22、工作间断、人员撤出时，所有安全措施保持不动；恢复工作前，由矿方负责人和项目负责人重新检查安全措施，确定符合后方可工作。 23、在同一工作地点依次在几个设备部位转移工作时，全部安全措施在开工前一次做完。 24、工作完毕后，项目负责人向矿方负责人讲清检测状况、试验结果、发现的问题等，并与值班工人共同检查设备状态，一切正常，方可离开现场。 六、试验质量要求： 1、各类高压电气设备绝缘和特性试验按煤矿电气试验规程的规定执行。 2、对试验过程中出现的不合格项目，现场整改的要现场整改，不能马上整改的要制定整改日期，限期整改。
