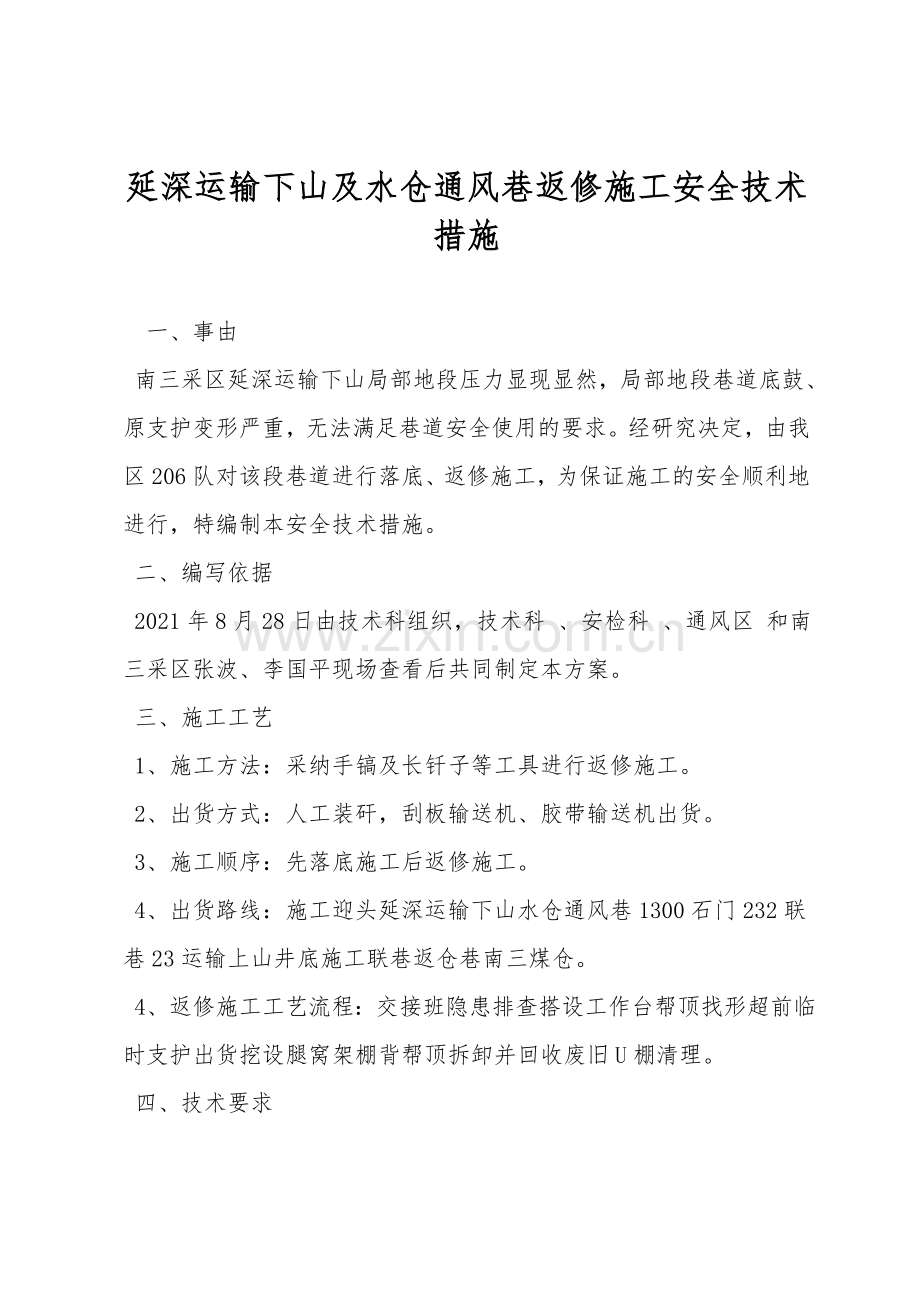

延深运输下山及水仓通风巷返修施工安全技术措施

一、事由
南三采区延深运输下山局部地段压力显现显然，局部地段巷道底鼓、原支护变形严重，无法满足巷道安全使用的要求。经研究决定，由我区206队对该段巷道进行落底、返修施工，为保证施工的安全顺利地进行，特编制本安全技术措施。
二、编写依据
2021年8月28日由技术科组织，技术科 、安检科 、通风区 和南三采区张波、李国平现场查看后共同制定本方案。
三、施工工艺
1、施工方法：采纳手镐及长钎子等工具进行返修施工。
2、出货方式：人工装矸，刮板输送机、胶带输送机出货。
3、施工顺序：先落底施工后返修施工。
4、出货路线：施工迎头延深运输下山水仓通风巷1300石门232联巷23运输上山井底施工联巷返仓巷南三煤仓。
4、返修施工工艺流程：交接班隐患排查搭设工作台帮顶找形超前临时支护出货挖设腿窝架棚背帮顶拆卸并回收废旧U棚清理。
四、技术要求

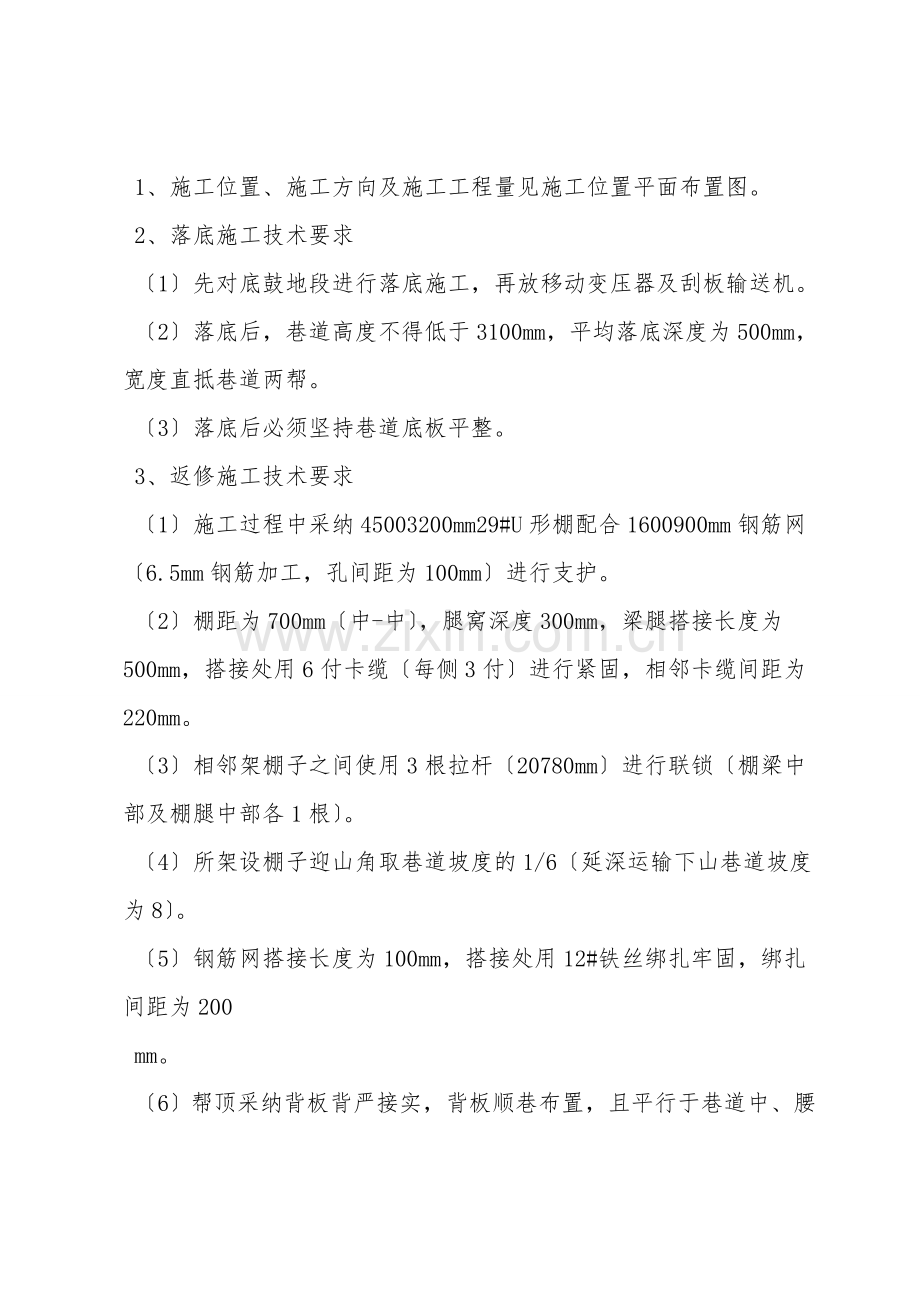

1、施工位置、施工方向及施工工程量见施工位置平面布置图。
2、落底施工技术要求
〔1〕先对底鼓地段进行落底施工，再放移动变压器及刮板输送机。
〔2〕落底后，巷道高度不得低于3100mm，平均落底深度为500mm，宽度直抵巷道两帮。
〔3〕落底后必须坚持巷道底板平整。
3、返修施工技术要求
〔1〕施工过程中采纳45003200mm29#U形棚配合1600900mm钢筋网〔6.5mm钢筋加工，孔间距为100mm〕进行支护。
〔2〕棚距为700mm〔中-中〕，腿窝深度300mm，梁腿搭接长度为500mm，搭接处用6付卡缆〔每侧3付〕进行紧固，相邻卡缆间距为220mm。
〔3〕相邻架棚子之间使用3根拉杆〔20780mm〕进行联锁〔棚梁中部及棚腿中部各1根〕。
〔4〕所架设棚子迎山角取巷道坡度的1/6〔延深运输下山巷道坡度为8〕。
〔5〕钢筋网搭接长度为100mm，搭接处用12#铁丝绑扎牢固，绑扎间距为200
mm。
〔6〕帮顶采纳背板背严接实，背板顺巷布置，且平行于巷道中、腰线，背板间距不大于300mm；空顶处用圆木、半圆木背严接实，空帮地段用编织袋装矸填实。
〔7〕返修施工过程中，找形找够一架棚子位置时必须及时架棚。
4、顶板找形过程中，采纳废旧U棚加工的串板〔长度为1750mm〕从迎头往外第一架棚子与第二架棚子之间往迎头施工撞楔作为临时控顶。撞楔一端与后方U棚棚梁搭接长度不小于200mm，另一端直抵前方围岩。撞楔间距为600mm，撞楔铺设至棚子两侧棚卡位置，施工点串板不少于7块。
5、搭设工作台
〔1〕返修施工过程中搭设工作台时，工作台搭设采纳1吋半管、扣件、配合长厚=4000mm85mm木大板搭设工作台。1吋半管用扣件扣好，螺丝上齐，木大板用8#铁丝捆绑牢靠在寸半管上。木大板之间用抓钉进行连锁。
〔2〕工作台必须近水平搭设,木大板铺设必须严实，宽度适宜。严禁将木大板直接搭设在各类管线上方。
〔3〕工作台距刮板输送机高度不低于600mm，台上同时施工人员不得超过3人。
〔4〕工作台搭设不得影响运料、出货、行人及正常施工。
五、安全技术措施
1、所有施工人员必须认真学习本措施，学懂并签字认可后方可对本过程进行施工作业。
2、施工前必须将运输、供水等系统准备完善，并试运转正常，同时准备好所需工具、设备及材料后，方可开始施工。
3、每班必须指定专人负责敲帮问顶及隐患排查工作，保证施工环境安全方后持续施工。敲帮问顶时找掉人员站在支护完好侧用长柄工具〔长柄工具采纳长度不小于2m的1吋管配合抓钉加工〕进行，并坚持退路畅通，后方设专人观山。
4、必须强化瓦斯检查，当施工地点及其四周20m范围内瓦斯浓度0.8%时必须停止作业、撤出人员，并及时向采区调度室及矿调度室汇报，经采用措施处理后且瓦斯浓度小于0.8%时，方可恢复施工。
5、严格按原巷道中、腰线进行落底、返修施工。
6、施工前及施工过程中施工点四周5m范围内的电缆用电缆夹保护好；风水管等设施用木大板配合废旧皮带进行保护，严禁损坏。
7、落底
〔1〕落移动变压器下方前，移动变压器采纳5T导链配合9.3mm以上的钢丝绳及绳卡吊挂平稳、牢固〔吊挂点为支护吃劲有力的棚梁上方〕，且必须对称使用，保证在落底过程中不得偏斜或滑动。待移动变压器摆放地段前后全部落够后，再整体下放移动变压器。
〔2〕落刮板输送机下方前，刮板输送机溜槽采纳9.3mm钢丝绳及绳卡吊挂平稳、牢固〔吊挂点为支护吃劲有力的棚梁上方〕，溜槽下方用枕木打设木垛垫实，保证刮板输送机平、直。待落够一定长度后在整体下放溜槽。
〔3〕落底施工〔移动变压器下方〕及下放移动变压器期间，机电队须安排专人现场指导。施工人员须听从现场机电队管理人员的安排，保证施工安全。
8、架棚
〔1〕严格按质量标准化标准架设棚子。
〔2〕棚腿必须立于实底,严禁立于浮矸上。
〔3〕上梁前严格按技术要求搭好工作台，工作台必须搭设牢固，台上人员必须站稳，做好自主保安和互助保安工作。
〔4〕棚腿栽好后，必须采纳背板插在前一架棚子上，将新栽棚腿背在巷道帮上，并用10#铁丝绑扎牢固，防止棚腿倒下伤人。
〔5〕架棚上梁时必须有足够人员参加,且精力集中、号令统一，上梁后及时按技术要求上好拉杆、卡子，背好帮顶。
〔6〕拉杆、卡缆螺丝必须上齐拧紧，严禁出现松动现象。
〔7〕帮顶背设必须背严接实，棚子严禁出现松动现象。
9、施工地点顶板没有维护好、未经施工人员同意严禁任何人员从施工点通行。
10、必须按技术要求搭设工作台，并保证牢固可靠。
11、顶板找形结束后，施工人员必须按技术要求使用好超前临时控顶支护，将顶板维护好后，方可进行出货、扩帮等施工工作，严禁空顶作业。
12、拔棚腿按先掏松后再拔的顺序进行，严禁生拉硬拽。
13、拆卸棚卡过程中，人员严禁站在螺母弹起正前方，防止螺母突然弹起。
14、每班架棚施工完毕后，及时将拆卸的旧棚子扛运至131017回风联巷道边，由运料队回收上井。
15、大块矸石必须砸碎后方可装入刮板输送机内运走，刮板输送机停止运行时，不得往里大量装矸〔煤〕，防止矸〔煤〕掉落。
16、返修施工前，在延深运输下山落底、返修点安设一套能与延深运输下山刮板输送机机头联系的声光打点系统与急停装置，且保证正常运行。
17、扛运物料过程中做好互相之间的配合，同时要注意好四周环境。
18、在施工过程中，浮货必须及时走净，严禁堵塞断面，保证通风、行人畅通。
19、施工期间派专人做好巷道的巡查工作，一旦发生异常状况〔如有冒顶、瓦斯超限危险等状况〕施工点人员必须及时朝安全侧撤出。
20、所有施工人员在施工过程中，必须注意及做好自主保安和互助保安工作。
六、组织措施
本工程由我区206队负责施工，为保证改造施工做到科学合理，安全有序进行，为强化管理，做到责任明确，采区成立相应组织机构：
〔一〕领导小组及工作职责
组 长：主管区长
副组长：技术副区长 生产副区长
成 员： 206队队长 分管技术员 三班带班副队长
组长：主管区长全面负责组织协调工作，是本工程质量、安全生产管理的第一责任者；技术副区长负责本工程技术管理，对本工程出现的技术问题负责；生产副区长负责本工程安全质量标准化检查和事故的追查、分析、处理，对本工程的质量、安全生产管理负主要责任；分管技术员协助副组长开展工作。
〔二〕三班组织施工
206队队长是本队工程质量、安全生产工作的第一责任者，并负责搞好本队的各项管理工作。
三班带班副队长是本班质量、安全、生产的第一责任者，对本班的质量、安全生产负管理责任和监督责任。
当班负责人必须在现场做好交接班工作，对本班存在的问题及安全隐患必须向下一班交待清楚，下一班必须及时进行处理；如当班没有相应的施工负责人，必须指派专人负责，各个职工必须在现场听从当班负责人的指挥和安排。
到达施工地点后，当班负责人必须组织本班施工人员召开现场班前会，对本班的工作任务、质量要求及安全注意等问题交待清楚。
