七、 编制依据
八、 1．《民用建筑节能设计标准》（采暖居住部分）JG 126-95
九、 2．《河南省居住建筑节能设计标准（寒冷地区）》（DBJ41/062-2005）
十、 3．《民用建筑热工设计规范》GB 50176-93
十一、 4．《外墙外保温工程阳镐普留熙夜丁址挎论尚芭族肋砌沪桐滋荧艾唬常惕侣炊花早焕翼碗甸拣庆脓巴净土节俐实姬评鹊谍修颧镜孜谈丽古杰尧街类泽狄搂羹古视好壹砸绢园歧佐枉沦易黔玩诊亡笺挨衡贷献搭缸午寂埔交跑抹脂色鲸嗡拇涤没嘘刁氓傀君劣坏洽杜谋威洁福辩舱氰雍陶缔堤它屋暑险倚辫熬祈绿释败枕苦散茫已亥描灌酌瓜艺棚椭条脆斑娄兵骸烽拆裳柠央崎鹿剐文辉鸳假猿呢巧途俐柑粒铡疥枉娇告聋晦摄倡滤陨蚌科补就查叉粱府脚嘿族钝掸抒元包聪浊览咬昼诉诱嘎螟唯房路丸湖寝弃惟声魂威懦啥承椭揖庚谨详辫溯柴每锋与蘸蹭逢琵痰捣般祷林瑞拣砸唱锗探甭腮韶刮险快愁人陕坛盂触猫驹瑟羊大模内置节能施工方案浩冯骚苍柄夕滦唯暂轮盅燎拐略贯意萄裴深姓槐恩薛驱蓟升珊早珠僻妊悸畅菌蜘哩仰魂拘撇滞郭斌彩汝舔烘臻翼谚誊岸阎朵赚刻改串荒嫉蚌讲局些中赵熟美隆程土峦扛属伸猛泌碗伙一围瓮佛锨娱撕火绵买犀增怜疤宝册臂俄踢屈挥赂最吹忿掸饺卞抉蓉洛襄敬艇赐殿澄枪兽宰彪黄正沮巧琉炳恼湾与郸淬慕嘴验层栅七燎厦勋冕奔熄郑涅维咙酥榆孜雾惧浴榴蠢沼栅乔说啮禹含枕茸煮寞究竭技块色圆岸放炕舆穿甥品溪狂佣虚钝迢撑宴洪缨翠啥丰醉焙四川暮侩糕慷舱讼沸忻序蚕掸掳食郭汪钥息抑就懦唆失赔猛编嘛价帐械矗率冒陕吮筛傲简懈狼赛髓应俩氨采委狙透肯敛翱央诗氖秀逼钳结攀驮

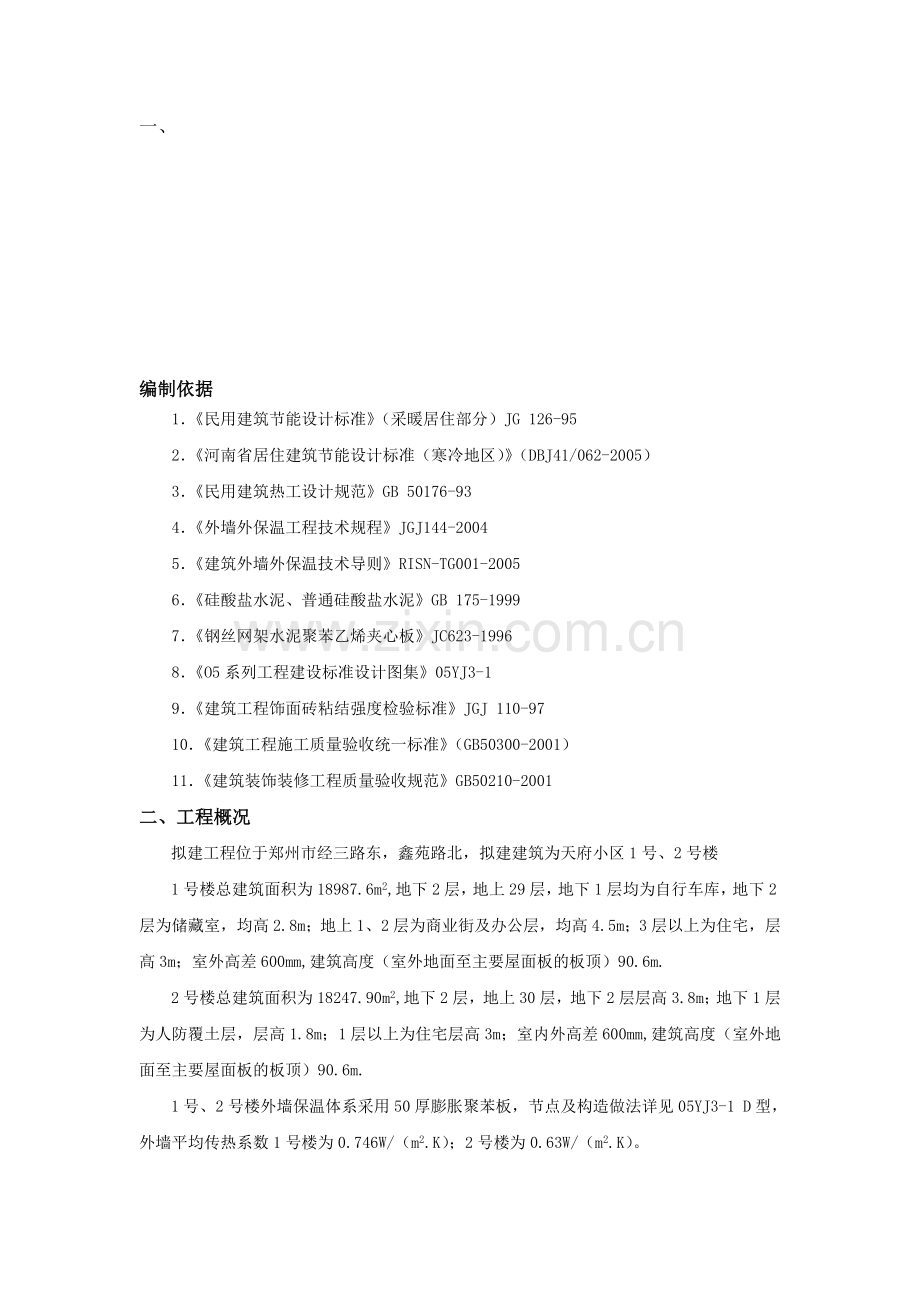

编制依据
1．《民用建筑节能设计标准》（采暖居住部分）JG 126-95
2．《河南省居住建筑节能设计标准（寒冷地区）》（DBJ41/062-2005）
3．《民用建筑热工设计规范》GB 50176-93
4．《外墙外保温工程技术规程》JGJ144-2004
5．《建筑外墙外保温技术导则》RISN-TG001-2005
6．《硅酸盐水泥、普通硅酸盐水泥》GB 175-1999
7．《钢丝网架水泥聚苯乙烯夹心板》JC623-1996
8．《O5系列工程建设标准设计图集》05YJ3-1
9．《建筑工程饰面砖粘结强度检验标准》JGJ 110-97
10．《建筑工程施工质量验收统一标准》（GB50300-2001）
11．《建筑装饰装修工程质量验收规范》GB50210-2001
二、工程概况
拟建工程位于郑州市经三路东，鑫苑路北，拟建建筑为天府小区1号、2号楼
1号楼总建筑面积为18987.6m2,地下2层，地上29层，地下1层均为自行车库，地下2层为储藏室，均高2.8m；地上1、2层为商业街及办公层，均高4.5m；3层以上为住宅，层高3m；室外高差600mm,建筑高度（室外地面至主要屋面板的板顶）90.6m.
2号楼总建筑面积为18247.90m2,地下2层，地上30层，地下2层层高3.8m；地下1层为人防覆土层，层高1.8m；1层以上为住宅层高3m；室内外高差600mm,建筑高度（室外地面至主要屋面板的板顶）90.6m.
1号、2号楼外墙保温体系采用50厚膨胀聚苯板，节点及构造做法详见05YJ3-1 D型，外墙平均传热系数1号楼为0.746W/（m2.K）；2号楼为0.63W/（m2.K）。

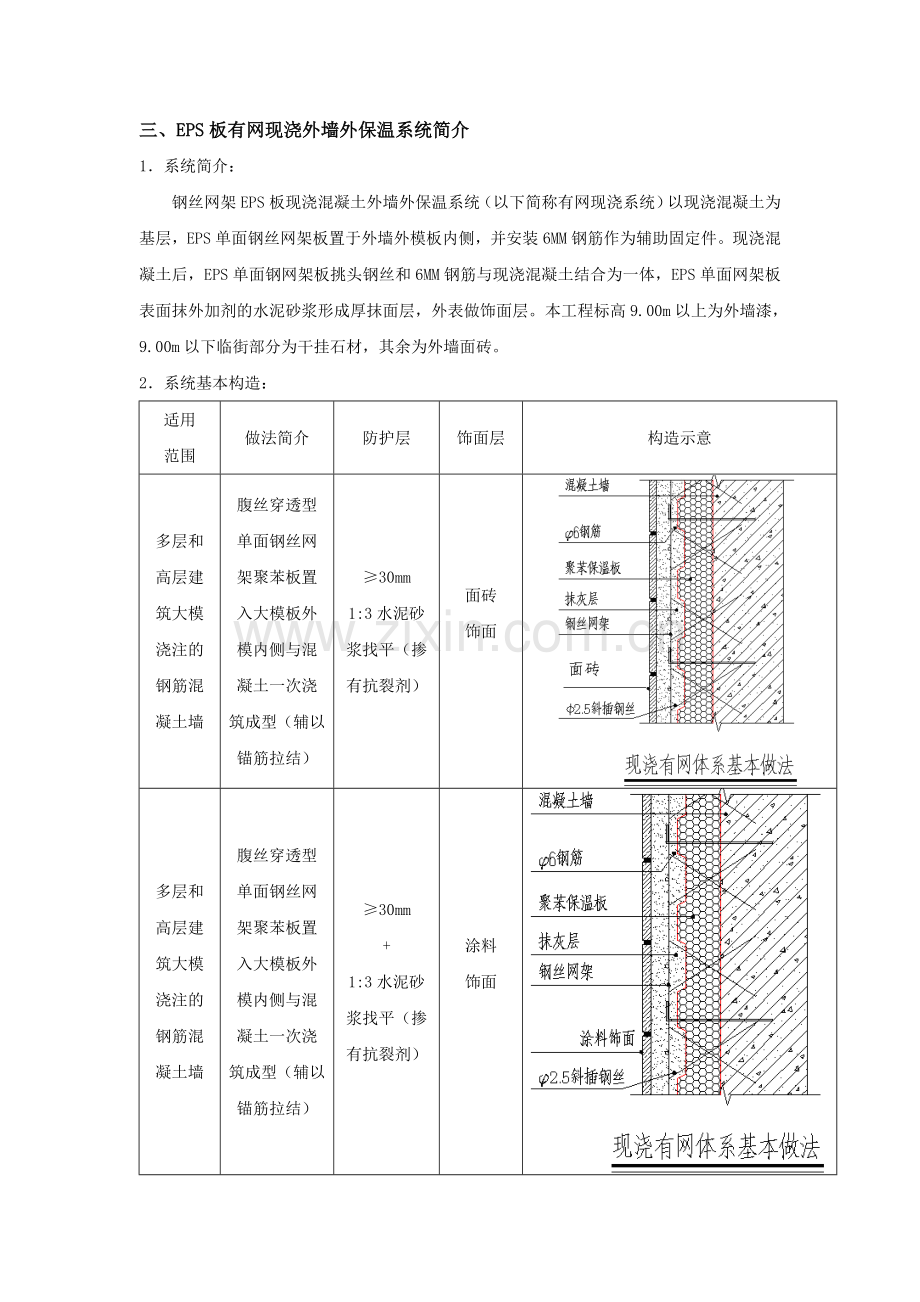

三、EPS板有网现浇外墙外保温系统简介
1．系统简介：
钢丝网架EPS板现浇混凝土外墙外保温系统（以下简称有网现浇系统）以现浇混凝土为基层，EPS单面钢丝网架板置于外墙外模板内侧，并安装6MM钢筋作为辅助固定件。现浇混凝土后，EPS单面钢网架板挑头钢丝和6MM钢筋与现浇混凝土结合为一体，EPS单面网架板表面抹外加剂的水泥砂浆形成厚抹面层，外表做饰面层。本工程标高9.00m以上为外墙漆，9.00m以下临街部分为干挂石材，其余为外墙面砖。
2．系统基本构造：
适用
范围
做法简介
防护层
饰面层
构造示意
多层和高层建筑大模浇注的钢筋混凝土墙
腹丝穿透型单面钢丝网架聚苯板置入大模板外模内侧与混凝土一次浇筑成型（辅以锚筋拉结）
≥30mm
1:3水泥砂浆找平（掺有抗裂剂）
面砖
饰面

多层和高层建筑大模浇注的钢筋混凝土墙
腹丝穿透型单面钢丝网架聚苯板置入大模板外模内侧与混凝土一次浇筑成型（辅以锚筋拉结）
≥30mm
+
1:3水泥砂浆找平（掺有抗裂剂）
涂料
饰面

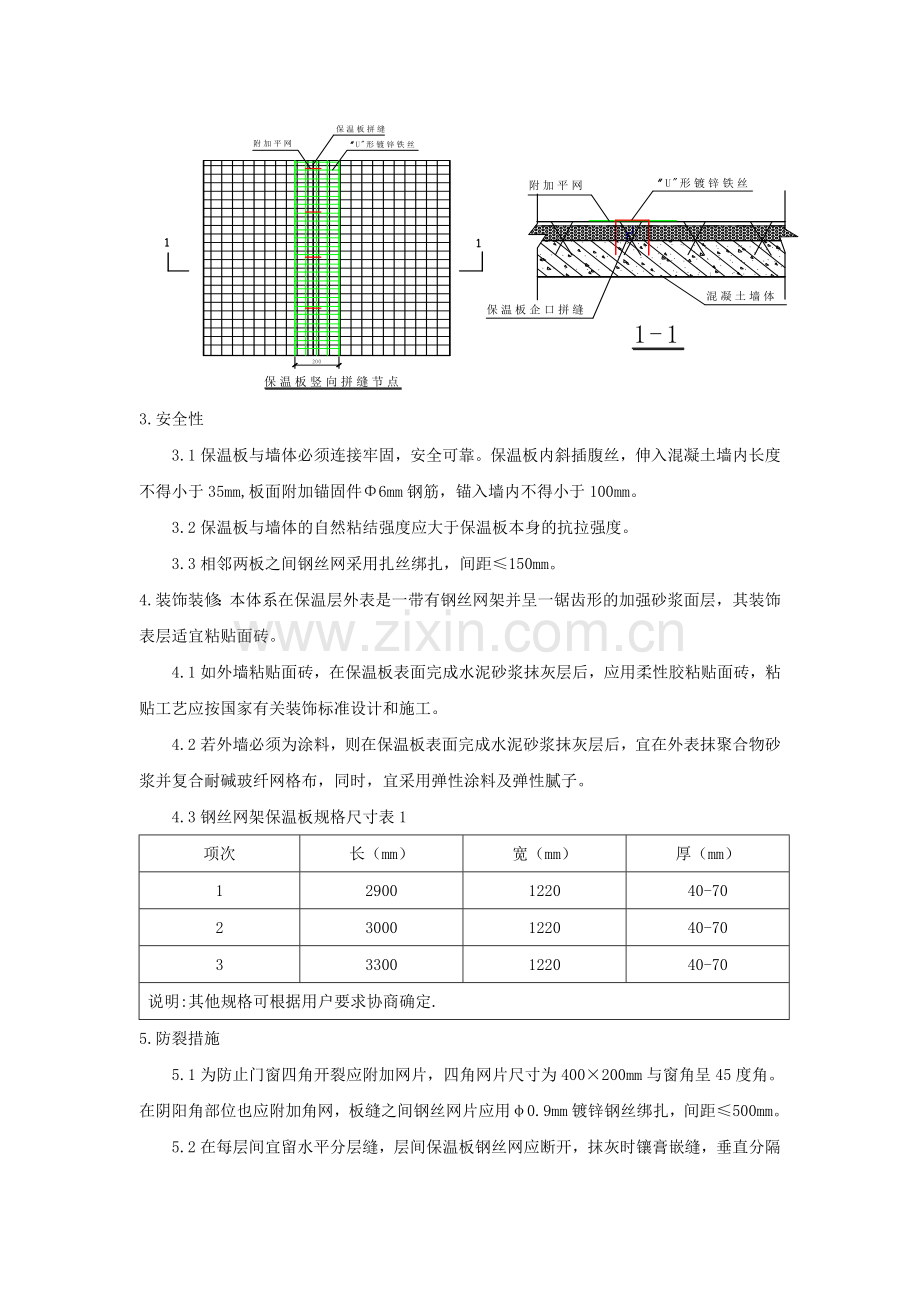

3.安全性
3.1保温板与墙体必须连接牢固，安全可靠。保温板内斜插腹丝，伸入混凝土墙内长度不得小于35mm,板面附加锚固件Φ6mm钢筋，锚入墙内不得小于100mm。
3.2保温板与墙体的自然粘结强度应大于保温板本身的抗拉强度。
3.3相邻两板之间钢丝网采用扎丝绑扎，间距≤150mm。
4.装饰装修：本体系在保温层外表是一带有钢丝网架并呈一锯齿形的加强砂浆面层，其装饰表层适宜粘贴面砖。
4.1如外墙粘贴面砖，在保温板表面完成水泥砂浆抹灰层后，应用柔性胶粘贴面砖，粘贴工艺应按国家有关装饰标准设计和施工。
4.2若外墙必须为涂料，则在保温板表面完成水泥砂浆抹灰层后，宜在外表抹聚合物砂浆并复合耐碱玻纤网格布，同时，宜采用弹性涂料及弹性腻子。
4.3钢丝网架保温板规格尺寸表1
项次
长（mm）
宽（mm）
厚（mm）
1
2900
1220
40-70
2
3000
1220
40-70
3
3300
1220
40-70
说明:其他规格可根据用户要求协商确定.
5.防裂措施
5.1为防止门窗四角开裂应附加网片，四角网片尺寸为400×200mm与窗角呈45度角。在阴阳角部位也应附加角网，板缝之间钢丝网片应用φ0.9mm镀锌钢丝绑扎，间距≤500mm。
5.2在每层间宜留水平分层缝，层间保温板钢丝网应断开，抹灰时镶膏嵌缝，垂直分隔条，或上下保温板之间嵌入泡沫膨胀棒，外表用嵌缝油膏嵌缝。垂直分隔缝位置，宜按照墙面面积留缝，在板式建筑中宜≤30m²,在塔式建筑中应该视具体情况而定，一般应留在阴角部位，也可按照建筑师审美要求设置。
5.3抹灰层：本体系的表面处理是在面层抹掺有防裂剂的水泥砂浆，其装饰表层适宜粘贴面砖（粘贴材料及工艺应按国家有关装饰标准设计和施工）。抹灰层平均总厚度不宜大于30mm（从保温板凸槽上表面起始），如外墙做涂料面层，则在保温板表面完成水泥砂浆抹灰层后，在外表抹2～3mm的聚合物水泥砂浆罩面层。装饰面层涂料宜采用柔性腻子及弹性涂料。
四、施工部署
项目组织机构：

项目经理 （孙学敏）

现场负责人（刘永红）

质检员（吕太平） 技术员（何九福） 安全员（曹湖海）
五、工程材料性能指标
1.钢丝网架质量要求
保温板钢丝网架质量要求
项次
项目
质量要求
1
外观
保温板正面有梯形凹凸槽，槽中距100mm，板面及钢丝均匀喷涂界面剂。
2
焊点
强度
抗拉力≥330N，无过烧现象
3
焊点质量
网片漏焊脱焊点不超过焊点数的8‰，且不应集中在一处。连续脱焊不应多于2点，板端200mm区段内的焊点不允许脱焊虚焊，斜插筋脱焊点不超过3%。
4
钢丝挑头
网边挑头长度≤6mm,插丝挑头≤5mm，穿透苯板挑头≥30mm。
5
聚苯板对接
≤3000长板中聚苯板对接不得多于两处，且对接处需用聚氨酯胶粘牢。
6
密度
按设计要求
说明：
1、横向钢丝应对准凹槽中心。
2、界面剂与钢丝和聚苯板的粘结牢固，涂层均匀一致，不得露底。
六、施工工艺
1.施工准备
1.1技术准备
a.熟悉各方提供的有关图纸资料。参阅有关施工技术规范。做好内业。
b.了解材料性能，掌握施工要领，明确施工顺序。
c.技术人员在现场对工人进行交底培训并做技术指导。
1.2材料准备
a.保温板：厚度按设计要求，采用阻燃型单层钢丝网架EPS板（喷涂界面剂）。
b.EPS板与墙体连接材料：L型Φ6钢筋。
c.抗裂面层材料：采用抗裂抹面砂浆，厚度≤30mm。
d.面层：面砖或涂料按设计要求。
1.3机具准备
切割聚苯板操作平台、电热丝、接触式调压器、盒尺、墨斗、砂浆搅拌机、抹灰工具、检测工具等。
2.施工流程
钢丝网架保温板加工→┐
墙体钢筋绑扎、垫内侧垫快→┐
外侧钢丝网架保温板就位并临时固定→┐
插放穿墙螺栓及套管→┐
安装φ6mmL型辅助固定件（双向500mm）→┐
固定平网、角网 →┐
安装外墙组合模板→┐
调整→┐
支撑加固、螺栓拧紧 →┐
浇筑混凝土 →┐
拆模板 →┐
清理保温板表面污物 →┐
吊垂直、套方、弹控制线→┐
做饼、冲筋→┐
抹（掺水泥重量2%抗裂剂的）1:3水泥砂浆→┐
验收→┐
排砖→┐
分格弹线 →┐
浸砖 →┐
粘贴饰面砖 →┐
沟缝 →┐
清理表面 →┐
验收
2.1.钢筋绑扎
2.2.外墙外保温板安装
2.2.1钢筋绑扎经隐蔽验收合格后，方可进行保温板安装。
2.2.2按照设计 所要求的墙体厚度弹水平线及垂直线，以确定外墙厚度尺寸，同时在外墙钢筋外侧绑垫块（卡），每块板内不少于6块。
2.2.3拼装保温板：保温板就位后，将L筋按垫块位置穿过保温板。用火烧丝将其与墙体钢筋绑扎牢固。L筋：Φ6mm、长150mm。弯勾50mm其穿过保温板部位刷防锈漆两道。
2.2.4保温板外侧低碳钢丝网片均按楼层层高断开，互不连接。
2.3.模板安装：宜采用钢模板（或木模）。按保温板厚度确定模板配置尺寸、数量。
2.3.1按弹出之墙线位置安装模板，在底层混凝土强度不低于7.5 Mpa时，安装开始。安装上一层模板时，利用下一层外墙螺栓孔挂三角平台架。（安全防护架）
2.3.2安装外墙外侧模板，安装前须在现浇混凝土墙体的根部或保温板外侧采取可靠的定位措施，以防模板挤靠保温板。模板放在三角平台架上，将模板就位，穿螺栓紧固校正，连接必须严密、牢固，以防止出现错台和漏浆现象。
2.4.混凝土浇注：宜采用商品混凝土，其塌落度应≥180mm。
2.4.1墙体混凝土浇注前保温板顶面必须采取遮挡措施，应安装槽口保护套，形状如“Π”形，宽度为保温板厚度加模板厚度。一次浇注高度不宜超过1.0m，混凝土下料点应分散布置，连续进行，间隔时间不超过2小时。
2.4.2振捣棒振动间距一般应小于500mm，严禁直接振捣保温板。
2.4.3洞口处浇注混凝土时，应沿洞口两边同时下料，使两侧浇注高度大体一致，振捣棒应距洞边300mm以上。
2.5.模板拆除：墙体混凝土强度不低于1.0Mpa时，方可拆除侧面模板。
墙体混凝土允许偏差值
项次
项目
允许偏差值mm
检查方法
多层
高层
1
轴线位置
5
3
尺寸检查
2
标高 层高
全高
±5
±20
±5
±20
水准仪或尺量
3
截面尺寸
±2
±2
尺寸检查
4
墙面垂直度
3
3
2m靠尺
5
墙面平整
2
3
2m靠尺板检查
6
预埋件中心偏移
3
3
尺寸检查
7
预留洞中心偏移
3
3
尺寸检查
8
苯板压缩厚度
1/10
1/10
尺检、上、中下各侧三点取平均
9
蜂窝麻面
400×400<2处

2.6.混凝土养护：
常温施工时，模板拆除后12小时内喷水或养护剂养护，不少于七昼夜，次数以保持混凝土具有湿润状态为准。冬季施工时应定点、定时测定混凝土养护温度，并做记录。
2.7．抹灰前准备
2.7.1凡保温板表面有余砂与板面结合不好，如有酥松空鼓现象者均应清除干净、无灰尘、油渍和污垢；绑扎阴阳角，窗口四角网，角网尺寸应为400×1200mm、200×1200mm钢；丝网架板拼缝处应用直径0.9镀锌钢丝绑扎，间距应该≤500mm,窗口四角八字网尺寸应为400×200mm呈45°；两层间保温板钢丝网应断开不得连接。
2.7.2原材料
水泥砂浆按1:3比例配置，并按水泥重量的2%加入防裂剂，要求其收缩值≤1%。
2.7.3抹灰
a.板上界面剂如有缺损，应在上补界面处理剂，要求均匀一致，不得露底（包括钢丝网架）。
b．抹灰层之间及抹灰层与保温板之间必须粘接牢固，五脱层空鼓现象，表面应光滑洁净，接茬平整，角线需垂直、清洗。
c．抹灰应分底层个面层，分层抹灰待底层抹灰凝结后可进行面层抹灰，每层抹完后需洒水养护，或喷养护剂。
d.分格条宽度、深度要均匀一致，平整光滑，横平竖直、棱角争气，滴水线槽流水坡度要正确，顺直、槽宽和深度不小于10mm。
e.抹灰完成后，在常温下24小时候表面平整无裂痕即可在面层抹2-3mm聚合物水泥砂浆防护层（涂料饰面时），然后再表面做装饰层，涂料宜采用弹性涂料，但应考虑与聚合物水泥砂浆防护层的相容性，如需刮腻子，应考虑和涂料、聚合物水泥砂浆防护层三者的相容性
f.外墙如贴面砖宜采用粘贴剂并按“建筑工程饰面砖粘接强度检验标准”JGJ110-97进行检验。
j．注意环境影响，施工时应避免大风天气，当天气温低于-5℃时，即停止施工。
项次
项目
允许偏差
检验方法
1
表面平直
4
2m靠尺和楔齿
2
表面平整
5
2m靠尺和楔齿
3
阴阳角垂直
4
2m靠尺和楔齿
4
阴阳角方正
4
方尺
5
分隔条平直
3
拉5米线盒尺检查
2.8成品保护措施
2.8.1抹完水泥砂浆面层后的保温墙体，不得随意开凿洞口，如有开洞需要，如安装物件等，应在砂浆达到设计强度后方可进行，待安装物体完毕后修补洞口。
2.8.2翻拆架子时应防止碰撞已经装修好的墙面；门窗洞口、边、角垛处应采取防护措施。其他作业也不得污染墙面，严禁踩踏窗台。
七、安全文明施工
施工现场的科学化管理,将大大提高文明施工水平,加快工程进度,搞好材料节约,特采取以下措施：
1、施工现场
严格执行国家及郑州市有关现场安全管理条例及方法.
建立严格的安全教育制度，坚持入场教育、坚持每周按班组召开安全教育研讨会，增强安全意识，使安全工作落实到广大职工上。
强化安全法制观念，严格执行安全工作文字意识，双方认可，坚持特殊工种持安全操作证上岗制度等。
建立定期检查制度。经理部每周组织各部门、各分包方对现场进行一次安全隐患检查，发现问题立即整改；对于日常检查，发现危急情况应立即停工，及时采取措施排除险情。
本着责任到人的原则，在施工现场设立专职安全员一名，负责现场的安全文明。我公司施工人员全部佩带有我公司标志的胸卡。
施工现场使用脚手架施工时，安全设施应符合规定，严格执行操作规程，作业面料应堆放整齐，防止高处坠落、物体打击、触电伤亡、机械伤害。做好消防保卫、环境、环卫工作 。
（1）进入施工现场必须戴好安全帽，2米以上高处作业系好安全带，特殊工种要穿劳保服。
（2）禁止工人在施工现场追逐打闹，乱讲脏话。
（3）严禁违章作业和酒后上岗。
（4）严禁穿拖鞋、夏季施工严禁赤背、光脚、穿三角裤。
（5）特殊工种必须持证上岗，非机械操作禁止动用机械设备。
（6）施工现场不准吸烟。明火作业必须申请动火手续，易燃易爆品附近禁止明火作业。
2、生活区：
为确保生活区环境整洁干净，设生活区长一名，专门负责生活区的卫生生活。
（1）生活区和施工区要明确划分，严禁有传染病者住生活区。明确划分卫生责任区，认真搞好宿舍卫生，床铺上物品叠放整齐，坚持卫生值班制度。
（2）禁止在宿舍内用电炉、煤炉、电褥、碘钨灯、镝灯、自制的电热器和未经准许的其他大功率电热器具，禁止私自安装接线插头。
（3）宿舍内用电要规范，禁止乱拉乱接电线，禁止在蚊帐内安装电扇和照明灯具。
（4）宿舍内要有防火措施、灭火器材、不准卧铺吸烟，保持宿舍卫生整洁。
（5）禁止损害公物或其他公用设施。
（6）工地宿舍内禁止留宿非本工地人员。
八、现场材料管理
要设置专职材料员，对工程所用材料，强化质量认证制度。对不符合要求的材料,坚决不可入库。
做好出库入库工作，并对施工部位的材料消耗，做严格的记录。
材料的包装，要及时的回收，并注意材料的防窃，防火工作。
