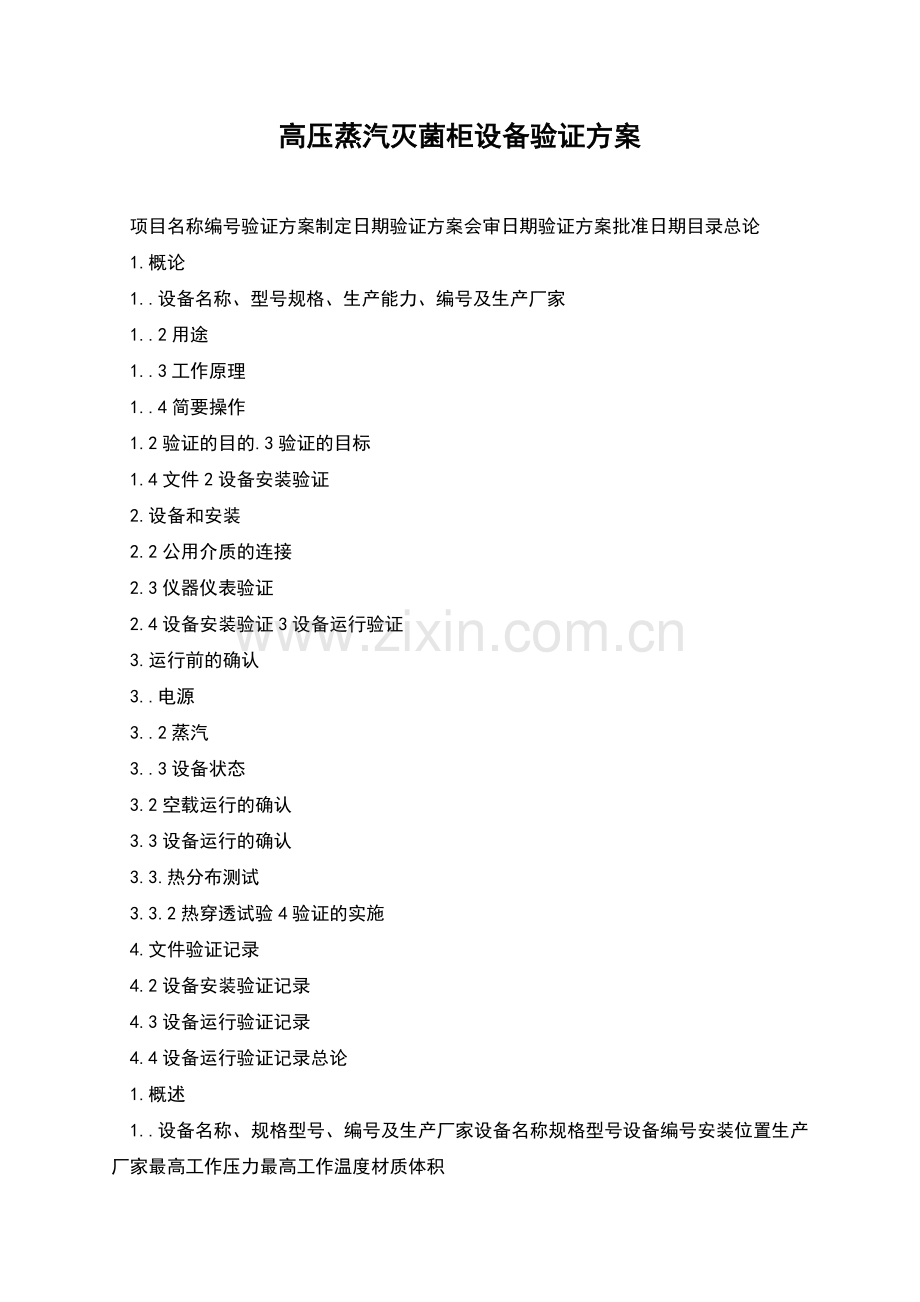

高压蒸汽灭菌柜设备验证方案

项目名称编号验证方案制定日期验证方案会审日期验证方案批准日期目录总论
1.概论
1..设备名称、型号规格、生产能力、编号及生产厂家
1..2用途
1..3工作原理
1..4简要操作
1.2验证的目的.3验证的目标
1.4文件2设备安装验证
2.设备和安装
2.2公用介质的连接
2.3仪器仪表验证
2.4设备安装验证3设备运行验证
3.运行前的确认
3..电源
3..2蒸汽
3..3设备状态
3.2空载运行的确认
3.3设备运行的确认
3.3.热分布测试
3.3.2热穿透试验4验证的实施
4.文件验证记录
4.2设备安装验证记录
4.3设备运行验证记录
4.4设备运行验证记录总论
1.概述
1..设备名称、规格型号、编号及生产厂家设备名称规格型号设备编号安装位置生产厂家最高工作压力最高工作温度材质体积

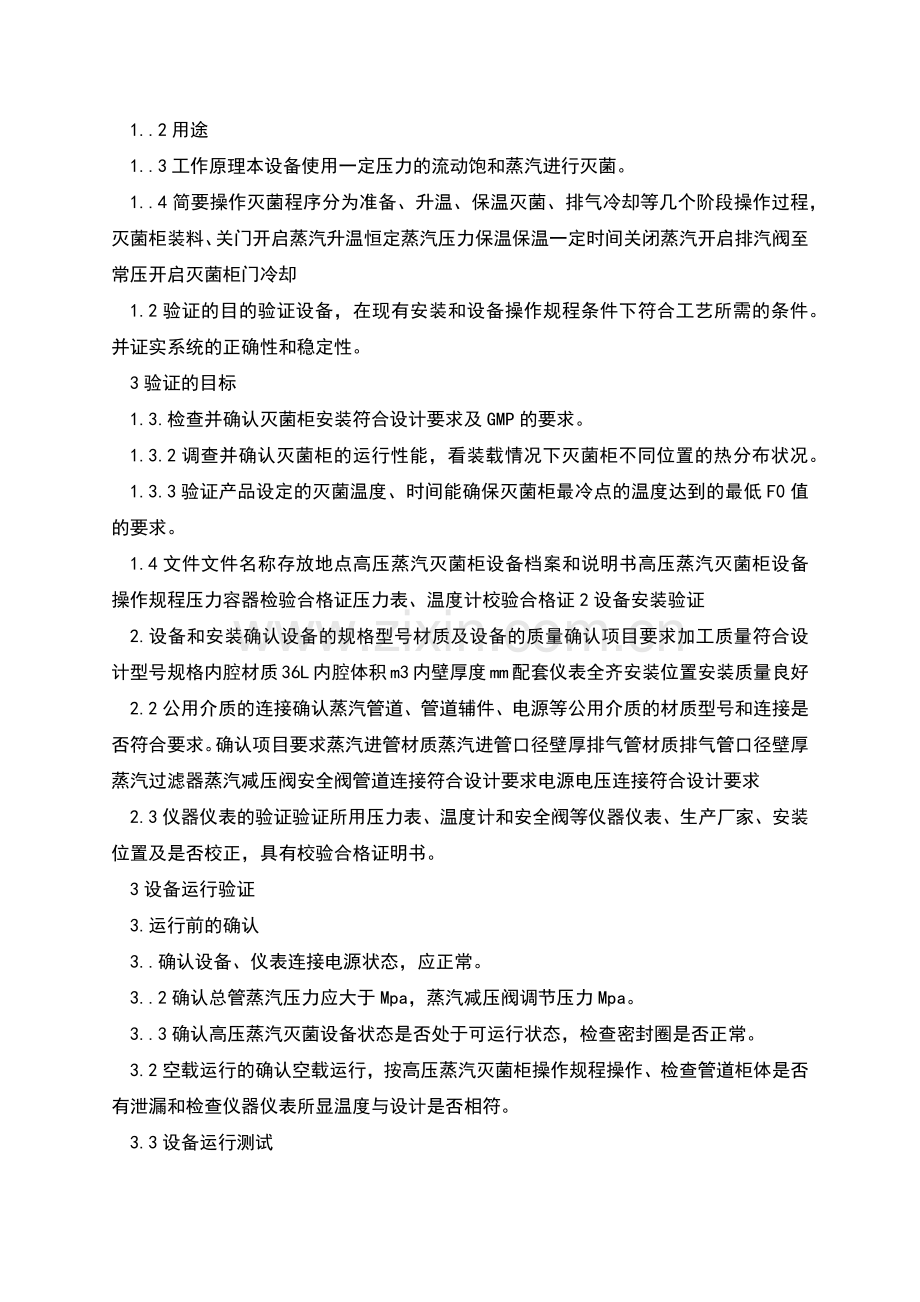

1..2用途
1..3工作原理本设备使用一定压力的流动饱和蒸汽进行灭菌。
1..4简要操作灭菌程序分为准备、升温、保温灭菌、排气冷却等几个阶段操作过程，灭菌柜装料、关门开启蒸汽升温恒定蒸汽压力保温保温一定时间关闭蒸汽开启排汽阀至常压开启灭菌柜门冷却
1.2验证的目的验证设备，在现有安装和设备操作规程条件下符合工艺所需的条件。并证实系统的正确性和稳定性。
3验证的目标
1.3.检查并确认灭菌柜安装符合设计要求及GMP的要求。
1.3.2调查并确认灭菌柜的运行性能，看装载情况下灭菌柜不同位置的热分布状况。
1.3.3验证产品设定的灭菌温度、时间能确保灭菌柜最冷点的温度达到的最低F0值的要求。
1.4文件文件名称存放地点高压蒸汽灭菌柜设备档案和说明书高压蒸汽灭菌柜设备操作规程压力容器检验合格证压力表、温度计校验合格证2设备安装验证
2.设备和安装确认设备的规格型号材质及设备的质量确认项目要求加工质量符合设计型号规格内腔材质36L内腔体积m3内壁厚度mm配套仪表全齐安装位置安装质量良好
2.2公用介质的连接确认蒸汽管道、管道辅件、电源等公用介质的材质型号和连接是否符合要求。确认项目要求蒸汽进管材质蒸汽进管口径壁厚排气管材质排气管口径壁厚蒸汽过滤器蒸汽减压阀安全阀管道连接符合设计要求电源电压连接符合设计要求
2.3仪器仪表的验证验证所用压力表、温度计和安全阀等仪器仪表、生产厂家、安装位置及是否校正，具有校验合格证明书。
3设备运行验证
3.运行前的确认
3..确认设备、仪表连接电源状态，应正常。
3..2确认总管蒸汽压力应大于Mpa，蒸汽减压阀调节压力Mpa。
3..3确认高压蒸汽灭菌设备状态是否处于可运行状态，检查密封圈是否正常。
3.2空载运行的确认空载运行，按高压蒸汽灭菌柜操作规程操作、检查管道柜体是否有泄漏和检查仪器仪表所显温度与设计是否相符。
3.3设备运行测试
3.3.热分布测试。分别检查腔室内在空载和负载状态下的热力分布情况，调查腔室内可能存在的冷点。测定用仪器：多点数显示记录仪（检测前后均用标准温度计校正）。测试方法：在蒸汽进口、冷凝水排口和灭菌柜温度探头旁各放入支探头，在腔室内各处均匀分布5支探头，灭菌柜分别在空载和负载状态下，按高压蒸汽灭菌柜操作程序进行操作，记录最终各检测点的温度。结果分析及评价：运行3次各检测点的温度与腔室湿差应小于。
3.3.2热穿透试验进一步检查腔室在负载状态下，腔室内“最冷点”并肯定：肯定该点在灭菌过程中获得充分的灭菌保证值，即F08。测定用仪器；多点数据显示记录仪（校正前后均用标准温度计校正）试验方法：在灭菌柜腔室装有500ml玻璃瓶个。探头分布位置同热分布测试，灭菌程序：230min按高压蒸汽、灭菌柜操作程序进行操作，记录每分钟各检测点升温保温降温的温度值，并计算各检测点的F0值。结果分析及评价：运行3次，最低温度检测点的F0应大于8。F0值的计算：t2T-2F0t0-tZ式中：t测定的间隔时间，一般t取minT为灭菌所到达的最高温度Z为灭菌系数微生物特定的数值，在没有特定的要求条件下，Z值取0。t测定点在室温到达00所需的时间。t2测定点在灭菌最高温度T降至00所需的时间。
4.灭菌柜设备文件验证记录文件名称确认存放地点高压蒸汽灭菌柜设备档案和说明书操作规程高压蒸汽灭菌柜设备操作规程压力容器检验合格证压力表、温度计、安全阀校验、合格证执行人日期验证人日期
4.2灭菌柜设备安装验证记录设备名称规格型号材质设备编号安装位置生产厂家安装单位内容验证项目要求验证结果结论验证人日期灭菌柜加工质量内腔体积内腔材质内腔厚度安装布局公用介质连接焊缝阀门进出管材质进出管口径蒸汽减压器安全阀蒸汽过滤器电源仪器仪表温度计总评执行人总评人日期
4.3灭菌柜设备运行验证记录设备名称规格型号设备编号安装位置内容验证项目要求验证结果结论操作人验证人日期运行前的确认总蒸汽压力3kg灭菌状态正常仪器仪表正常电源密封圈空载运行确认密封性温度压力热分布测试负载运行温度压力真空度热分布测试热穿透试验F08总评执行人总评人日期
4.5灭菌柜设备运行验证记录验证内容热穿透测试运行方式运行次数测试仪器测试仪器校验探头号时间XXX柜温度结果最小F0值：平均F0值：热分布测试偏差操作人验证人日期.
