旋转阀工艺控制文档.docx

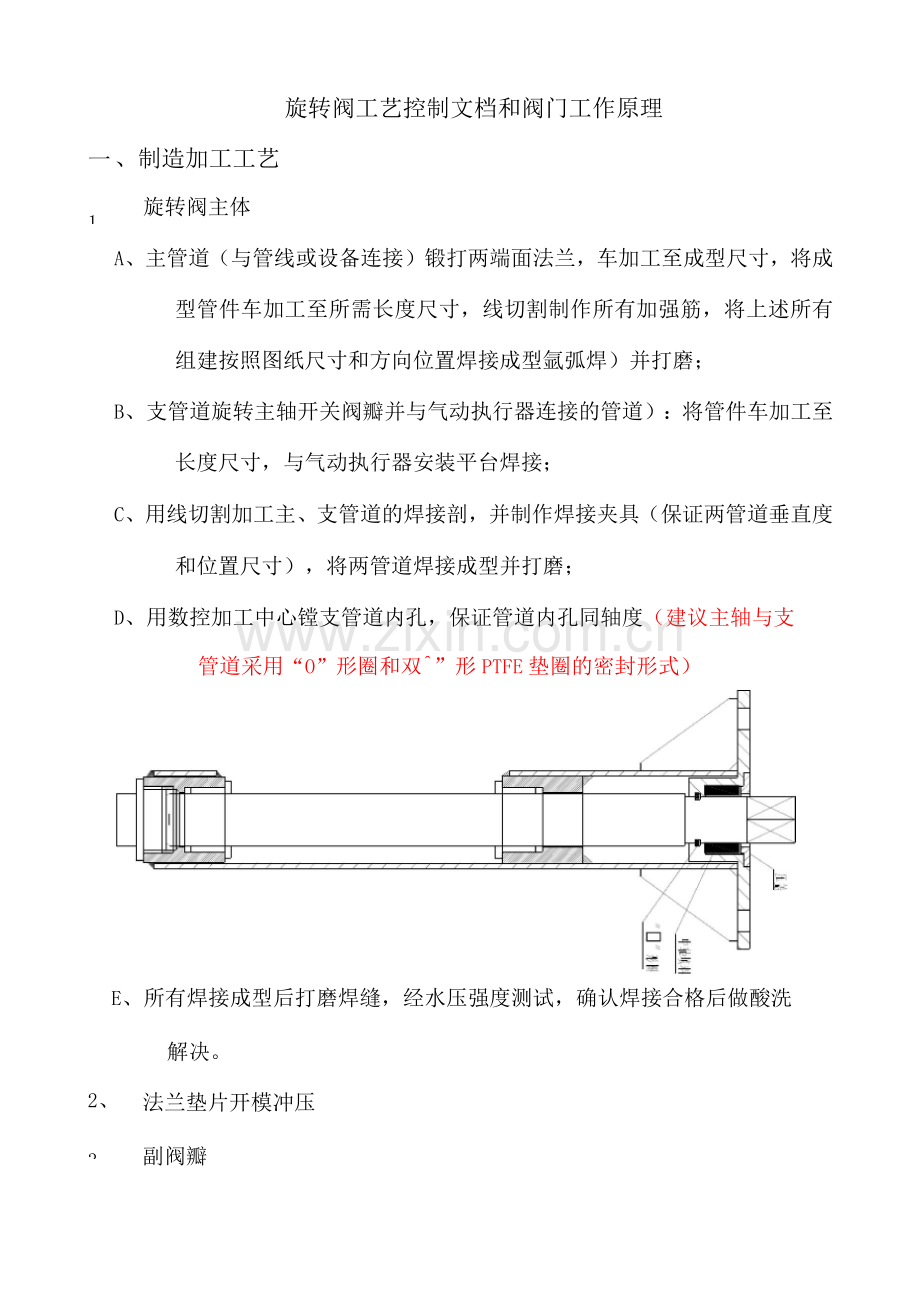

旋转阀工艺控制文档和阀门工作原理
一
1、
、制造加工工艺
旋转阀主体
A、主管道（与管线或设备连接）锻打两端面法兰，车加工至成型尺寸，将成型管件车加工至所需长度尺寸，线切割制作所有加强筋，将上述所有组建按照图纸尺寸和方向位置焊接成型氩弧焊）并打磨；
B、支管道旋转主轴开关阀瓣并与气动执行器连接的管道）：将管件车加工至长度尺寸，与气动执行器安装平台焊接；
C、用线切割加工主、支管道的焊接剖，并制作焊接夹具（保证两管道垂直度和位置尺寸），将两管道焊接成型并打磨；
D、用数控加工中心镗支管道内孔，保证管道内孔同轴度（建议主轴与支
管道采用“O”形圈和双^”形PTFE垫圈的密封形式）

2、
3、

E、所有焊接成型后打磨焊缝，经水压强度测试，确认焊接合格后做酸洗
解决。
法兰垫片开模冲压
副阀瓣

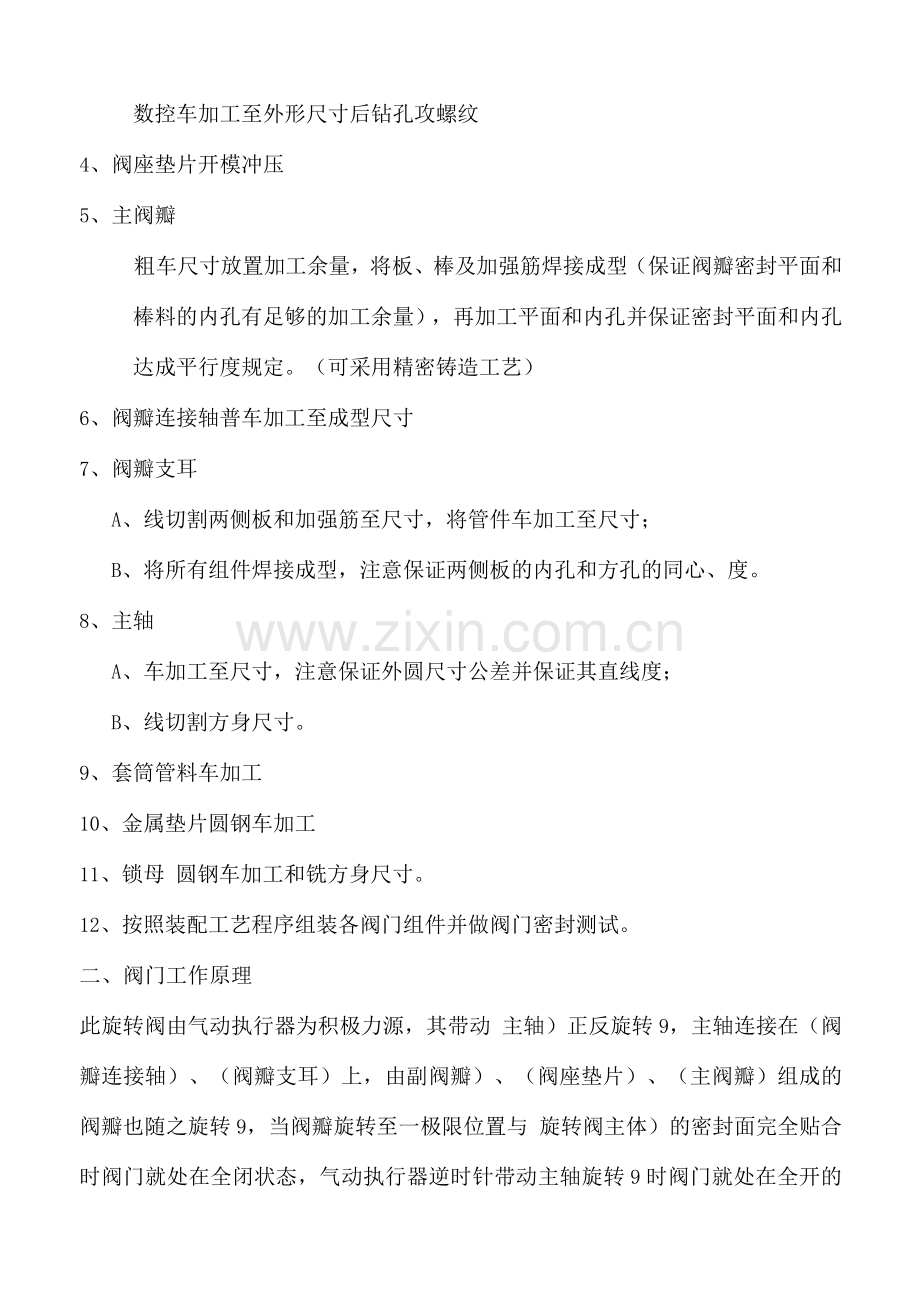

数控车加工至外形尺寸后钻孔攻螺纹
4、阀座垫片开模冲压
5、主阀瓣
粗车尺寸放置加工余量，将板、棒及加强筋焊接成型（保证阀瓣密封平面和棒料的内孔有足够的加工余量），再加工平面和内孔并保证密封平面和内孔达成平行度规定。（可采用精密铸造工艺）
6、阀瓣连接轴普车加工至成型尺寸
7、阀瓣支耳
A、线切割两侧板和加强筋至尺寸，将管件车加工至尺寸；
B、将所有组件焊接成型，注意保证两侧板的内孔和方孔的同心、度。
8、主轴
A、车加工至尺寸，注意保证外圆尺寸公差并保证其直线度；
B、线切割方身尺寸。
9、套筒管料车加工
10、金属垫片圆钢车加工
11、锁母 圆钢车加工和铣方身尺寸。
12、按照装配工艺程序组装各阀门组件并做阀门密封测试。
二、阀门工作原理
此旋转阀由气动执行器为积极力源，其带动 主轴）正反旋转9，主轴连接在（阀瓣连接轴）、（阀瓣支耳）上，由副阀瓣）、（阀座垫片）、（主阀瓣）组成的阀瓣也随之旋转9，当阀瓣旋转至一极限位置与 旋转阀主体）的密封面完全贴合时阀门就处在全闭状态，气动执行器逆时针带动主轴旋转9时阀门就处在全开的状态。阀门密封为软密封的形式，有两处有密封规定：一）、主管路上的密封平面与阀瓣的密封称之为内道密封，为平面密封；二）、支管路上的主轴与支管
内道的密封称之为中密封，为轴向密封。
三、执行机构
1、制造商（品牌）：为国外大型执行机构厂家所生产SOMMER.
2、控制动作方式：气动
3、工作气源压力：50Pa
4、结构介绍
1）、指示器
NAMUR 标准指示器便于安装位置开关、定位器等附件。
2）、输出轴
奥氏体不锈钢、高精密一体式输出轴同时符合NAMUR 、ISO5211、DIN3337
标准。可根据客户规定定制尺寸和不锈钢材料。
3）、缸体
ASTM压铸铝合金缸体可以采用硬质氧化、环氧树脂喷涂（根据规定喷涂蓝
色、橙色、黄色等）、PTFE涂层或镀镍满足不同规定。
4）、端盖
压铸铝合金表面金属粉末喷涂各种颜色、PTFE涂层或镀镍解决。
5）、活塞
双活塞齿条、采用铸铝硬质氧化或者铸钢镀锌解决，安装位置对称、运作迅速、使用寿命长，简朴的颠倒活塞可以改变旋转方向。
6）、行程调节
两个独立的行程调节螺钉可以进行方便、精确±5°的调节开、关位置。
7）、高性能弹簧
采用优质材料、涂层解决，预压装配。具有较强的抗腐蚀性和使用寿命。可以安全、简朴的拆卸单作用执行器，通过改变弹簧数量满足不同的力矩输出范围。
8）、轴承、导板
采用低摩擦、长寿命复合材料，避免了金属与金属的直接接触，维修更换简朴方便。
5、零部件材质及数量
序号
名称
数量
材料
防腐解决
可选材料
1
指示器螺钉
1
塑料

2
指示器
1
塑料

3
卡簧
1
不锈钢

4
垫圈
1
不锈钢

5
外垫片
1
工程塑料

6
缸体
1
铸铝
硬质氧化等

7
内垫片
1
工程塑料

8
凸轮
1
合金钢

9
上轴O圈
1
丁腈橡胶

氟橡胶/硅橡胶
10
上轴轴承
1
工程塑料

11
齿轴
1
合金钢
镀镍
不锈钢
12
下轴轴承
1
工程塑料

13
下轴。圈
1
丁腈橡胶

氟橡胶/硅橡胶
14
堵头
2
丁腈橡胶

氟橡胶/硅橡胶
15
调节螺钉O圈
2
丁腈橡胶

氟橡胶/硅橡胶
16
调节螺钉螺母
2
不锈钢

17
调节螺栓
2
不锈钢

18
活塞
2
铸铝/铸钢
氧化/镀锌
不锈钢
19
活塞导板
2
工程塑料

20
活塞轴承
2
工程塑料

21
活塞O圈
2
丁腈橡胶

氟橡胶/硅橡胶
22
弹簧
0~12
弹簧钢
浸漆

23
端盖O圈
2
丁腈橡胶

氟橡胶/硅橡胶

24
端盖
2
铸铝
粉末喷涂等

25
端盖螺栓
8
不锈钢

26
限位螺栓
2
不锈钢

27
限位螺母
2
不锈钢

扭力曲线

11 °广-°I' I

南京汇高自动化控制系统有限公司
设备清单
序
设备名称
型号
数量
备注
1
普通车床
C6136
2

2
普通车床
C6140
1

3
普通铣床
X53K
1

4
钻床
Z3025
1

5
平面磨床
M7140H
1

6
数控车床
CK6130
2

7
数控铣床
XK5040
1

8
线切割
DK7732
1

9
砂轮切割机
J3G-4A
1

10
阀门强度测试机
TQ-1
1
自制
11
阀门气密测试机
TQ-2
1
自制
