沉井下沉施工预防措施及处理方法
常遇问题
原因分析
预防措施及处理方法
沉井倾斜
1、沉井刃脚下的土软硬不均匀。
2、没有对称地抽除承垫木或没有 及时回填夯实；并外四周的回填土 夯实不均匀。
3、没有均匀挖土使井内土面高差 悬殊。
4、刃脚下掏空过多，沉井突然下 沉，易产生倾斜。
5、刃脚一侧被障碍物搁住，未及 时发现和处理。
6、排水开挖时，井内涌砂。
7、井外弃土或堆物，并上附加荷 重分布不均匀，造成对井壁的偏 压。
1、加强下沉过程中的观测和资料 分析，发现倾斜及时纠正。
2、对称、均匀抽出承垫木，及时 用砂或砂砾回填夯实。
3、在刃脚高的一侧加强取土，低 的一侧少挖或不挖土，待正位后 再均匀分层取土。
4、在刃脚较低的一侧适当回填砂 后或石块，延缓下沉速度。
5、不排水下沉，在靠近刃脚低的 一侧适当回填砂石；在井外射水 或开挖，增加偏心压载以及施加 水平外力。
沉井偏移
1、大多由于倾斜引起，当发生倾 斜和纠正倾斜时，井身常向倾斜一 侧下部产生一个较大压力，因而伴 随产生一定的位移，位移大小随土 质情况及向一边倾斜的次数而定
2、测量定位发生差错
1、控制沉井不再回偏移方向偏移
2、有意使沉井向偏位的相反方向 倾斜，当几次倾斜纠正后，即可 恢复到正确位置或有意使沉井向 偏位的一方倾斜，然后沿倾斜方 向下沉，直至刃脚处中心线与设 计中线位置相吻合或接近时，再 将倾斜纠正
3、加强测量的检查复核工作
沉井下沉 过快
1、遇软弱土层，土的耐压强度小，
使下速度超过挖土速度
2、长期抽水或因砂的流动，使并 壁与土之间摩阻力减少
3、沉井外部土体液化
1、用水垛在定位垫架处给以支 承，并重新调整挖土；在刃脚下 不挖或部分不挖土
2、将排水法下沉改为不排水去下 沉，增加浮力
3、在沉井外壁与土壁间填粗糙材 料，或将井筒外的土夯实，增加 摩阻力；如沉井外部的土液化发 生虚坑时，可填碎石进行处理
4、减少每一节筒身高度，减轻沉 并自重

常遇问题
原因分析
预防措施及处理方法

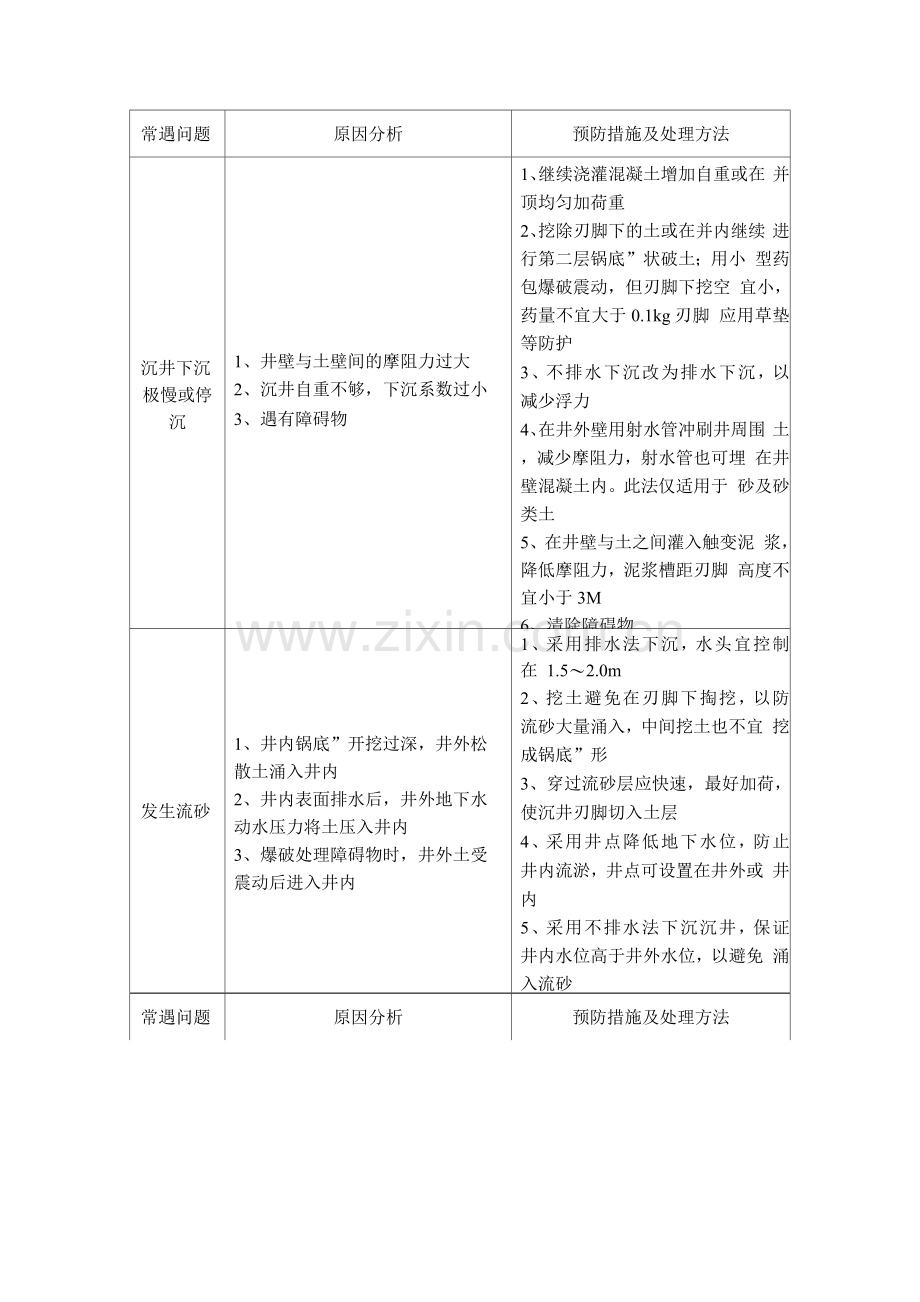

沉井下沉
极慢或停 沉
1、井壁与土壁间的摩阻力过大
2、沉井自重不够，下沉系数过小
3、遇有障碍物
1、继续浇灌混凝土增加自重或在 并顶均匀加荷重
2、挖除刃脚下的土或在并内继续 进行第二层锅底”状破土；用小 型药包爆破震动，但刃脚下挖空 宜小，药量不宜大于0.1kg刃脚 应用草垫等防护
3、不排水下沉改为排水下沉，以 减少浮力
4、在井外壁用射水管冲刷井周围 土，减少摩阻力，射水管也可埋 在井壁混凝土内。此法仅适用于 砂及砂类土
5、在井壁与土之间灌入触变泥 浆，降低摩阻力，泥浆槽距刃脚 高度不宜小于3M
6、清除障碍物
发生流砂
1、井内锅底”开挖过深，井外松 散土涌入井内
2、井内表面排水后，井外地下水 动水压力将土压入井内
3、爆破处理障碍物时，井外土受 震动后进入井内
1、采用排水法下沉，水头宜控制 在 1.5〜2.0m
2、挖土避免在刃脚下掏挖，以防 流砂大量涌入，中间挖土也不宜 挖成锅底”形
3、穿过流砂层应快速，最好加荷， 使沉井刃脚切入土层
4、采用井点降低地下水位，防止 井内流淤，井点可设置在井外或 井内
5、采用不排水法下沉沉井，保证 井内水位高于井外水位，以避免 涌入流砂

常遇问题
原因分析
预防措施及处理方法
沉井下沉
遇障碍物
沉井下沉局部遇孤石、大块卵石、 地下暗道、沟槽、管线、钢筋、木 桩、树根等造成沉井搁置、悬挂
1、遇较小孤石，可将四周土掏空 后取出；遇较大孤石或大块石、 地下暗道、沟槽等，可用风动工 具或用松动爆破方法破碎成小块 取出，炮孔距刃脚不少于 5mm，其方向须与刃脚斜面平 行；药量不得超过0.2kg并设钢 板防护，不得裸露爆破；钢管、 钢筋、型钢等可用氧气烧断后取 出；木桩、树根等可拔出
2、不排水下沉，爆破孤石，除打 眼爆破外，也可用射水管在孤石 下面掏洞，装药破碎吊出
沉井下沉 到设计深 度，遇倾 斜岩面， 造成封底 困难
地质构造不均，沉井刃脚部分 落在岩层上，部分落在较软土层 上，封底后造成沉井下 沉不均，产生倾斜
应使沉井大部分落在岩层 上，其余未到岩层部分，若土层 稳定不向内崩塌，可进行封底； 若井外土易向内坍，则可不排水， 由潜水工一面挖土， 一面用装有 水泥砂浆或混凝土的麻袋堵塞缺 ，堵完后，再清除浮渣，进行 封底，井底岩层的倾斜面，应适 当作成台阶
沉井下沉
遇硬质土 层
遇厚薄不等的黄砂胶结层，质 地坚硬，开挖困难
1、排水下沉时，可用人力将铁钎 打入土中向上撬动、取出，或用 铁稿、锄开挖，必要时打炮孔爆 破面碎块
2、不排水下沉时，用重型抓斗、 射水管和水中爆破联合作业。先 在井内用抓斗挖2山深锅底”坑， 由潜水工用射水管在坑底向四角 方向距刃脚边2m冲个4mm深 的炮孔，各放0.2kg炸药进行爆 破，余留部分用射水管冲掉，再 用抓斗抓出

常遇问题
原因分析预防措施及处理方法
沉井超沉 与欠沉
1、当沉井下沉至距设计标高以上
1.5〜2.0m的终沉阶段时，应加强
〔j升日在斗山土珀鼻下沉观测，待8h的累计下沉量不
1、沉井封底时下沉尚未稳定上工。.工+
2、测量有差错大于8mm时’沉井趋于稳定’方
日可进行封底
2、加强测量工作，对测量标志应
加固校核，测量数据须准确无误
