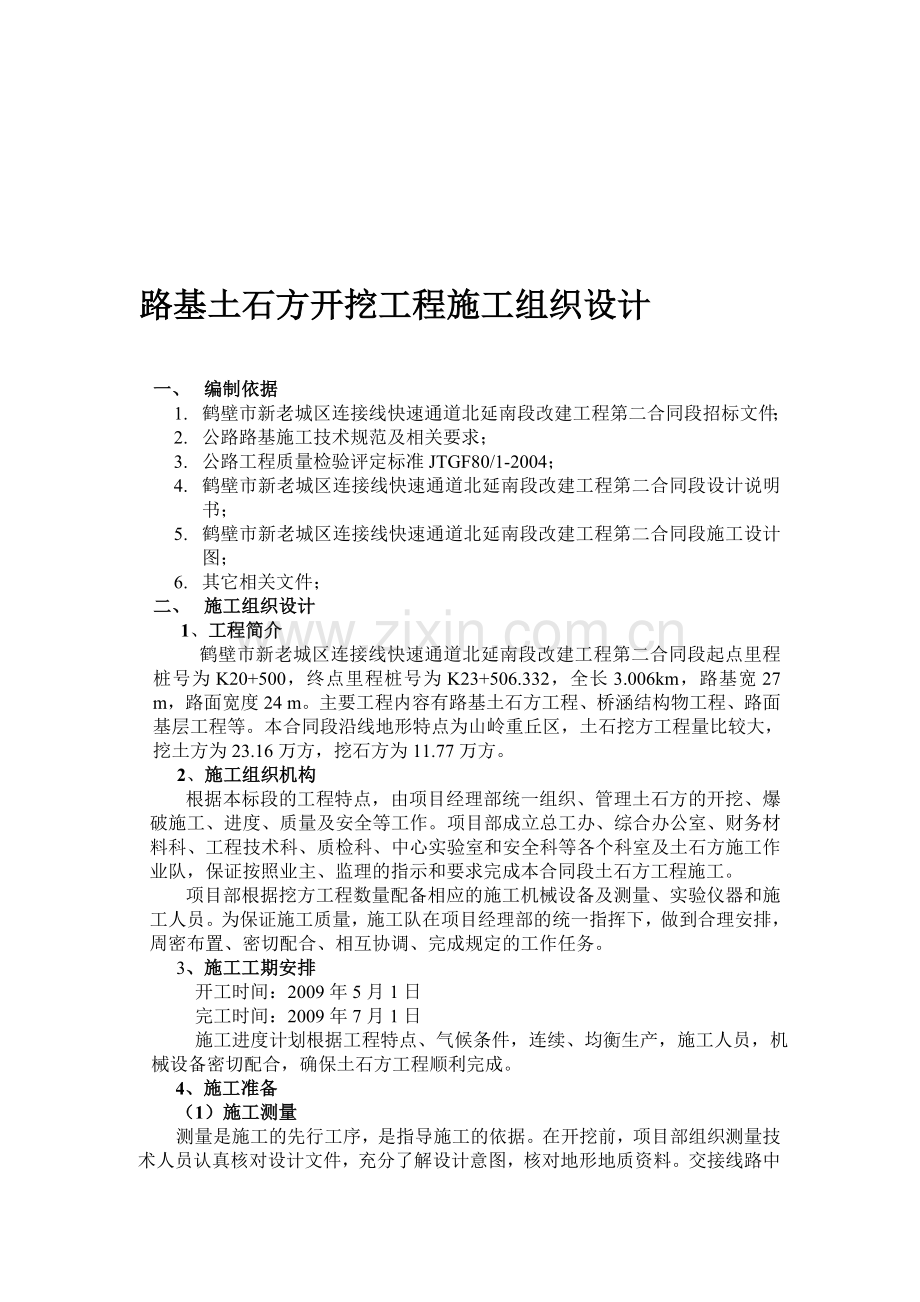

路基土石方开挖工程施工组织设计

一、 编制依据
1. 鹤壁市新老城区连接线快速通道北延南段改建工程第二合同段招标文件；
2. 公路路基施工技术规范及相关要求；
3. 公路工程质量检验评定标准JTGF80/1-2004；
4. 鹤壁市新老城区连接线快速通道北延南段改建工程第二合同段设计说明书；
5. 鹤壁市新老城区连接线快速通道北延南段改建工程第二合同段施工设计图；
6. 其它相关文件；
二、 施工组织设计
1、工程简介
鹤壁市新老城区连接线快速通道北延南段改建工程第二合同段起点里程桩号为K20+500，终点里程桩号为K23+506.332，全长3.006km，路基宽27 m，路面宽度24 m。主要工程内容有路基土石方工程、桥涵结构物工程、路面基层工程等。本合同段沿线地形特点为山岭重丘区，土石挖方工程量比较大，挖土方为23.16万方，挖石方为11.77万方。
2、施工组织机构
根据本标段的工程特点，由项目经理部统一组织、管理土石方的开挖、爆破施工、进度、质量及安全等工作。项目部成立总工办、综合办公室、财务材料科、工程技术科、质检科、中心实验室和安全科等各个科室及土石方施工作业队，保证按照业主、监理的指示和要求完成本合同段土石方工程施工。
项目部根据挖方工程数量配备相应的施工机械设备及测量、实验仪器和施工人员。为保证施工质量，施工队在项目经理部的统一指挥下，做到合理安排，周密布置、密切配合、相互协调、完成规定的工作任务。
3、施工工期安排
开工时间：2009年5月1日
完工时间：2009年7月1日
施工进度计划根据工程特点、气候条件，连续、均衡生产，施工人员，机械设备密切配合，确保土石方工程顺利完成。
4、施工准备
（1）施工测量

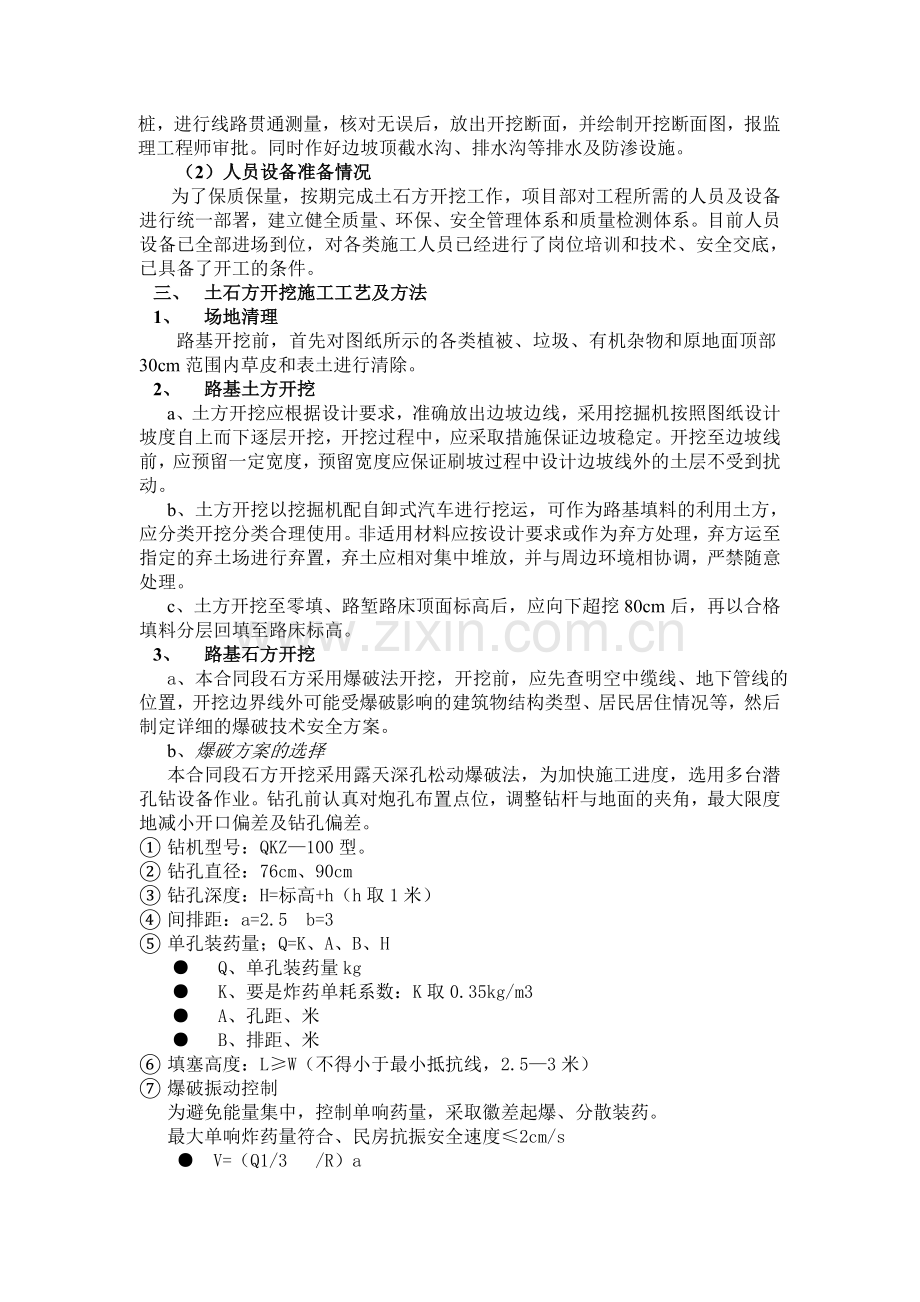

测量是施工的先行工序，是指导施工的依据。在开挖前，项目部组织测量技术人员认真核对设计文件，充分了解设计意图，核对地形地质资料。交接线路中桩，进行线路贯通测量，核对无误后，放出开挖断面，并绘制开挖断面图，报监理工程师审批。同时作好边坡顶截水沟、排水沟等排水及防渗设施。
（2）人员设备准备情况
为了保质保量，按期完成土石方开挖工作，项目部对工程所需的人员及设备进行统一部署，建立健全质量、环保、安全管理体系和质量检测体系。目前人员设备已全部进场到位，对各类施工人员已经进行了岗位培训和技术、安全交底，已具备了开工的条件。
三、 土石方开挖施工工艺及方法
1、 场地清理
路基开挖前，首先对图纸所示的各类植被、垃圾、有机杂物和原地面顶部30cm范围内草皮和表土进行清除。
2、 路基土方开挖
a、土方开挖应根据设计要求，准确放出边坡边线，采用挖掘机按照图纸设计坡度自上而下逐层开挖，开挖过程中，应采取措施保证边坡稳定。开挖至边坡线前，应预留一定宽度，预留宽度应保证刷坡过程中设计边坡线外的土层不受到扰动。
b、土方开挖以挖掘机配自卸式汽车进行挖运，可作为路基填料的利用土方，应分类开挖分类合理使用。非适用材料应按设计要求或作为弃方处理，弃方运至指定的弃土场进行弃置，弃土应相对集中堆放，并与周边环境相协调，严禁随意处理。
c、土方开挖至零填、路堑路床顶面标高后，应向下超挖80cm后，再以合格填料分层回填至路床标高。
3、 路基石方开挖
a、本合同段石方采用爆破法开挖，开挖前，应先查明空中缆线、地下管线的位置，开挖边界线外可能受爆破影响的建筑物结构类型、居民居住情况等，然后制定详细的爆破技术安全方案。
b、爆破方案的选择
本合同段石方开挖采用露天深孔松动爆破法，为加快施工进度，选用多台潜孔钻设备作业。钻孔前认真对炮孔布置点位，调整钻杆与地面的夹角，最大限度地减小开口偏差及钻孔偏差。
① 钻机型号：QKZ—100型。
② 钻孔直径：76cm、90cm
③ 钻孔深度：H=标高+h（h取1米）
④ 间排距：a=2.5 b=3
⑤ 单孔装药量；Q=K、A、B、H
● Q、单孔装药量kg
● K、要是炸药单耗系数：K取0.35kg/m3
● A、孔距、米
● B、排距、米
⑥ 填塞高度：L≥W（不得小于最小抵抗线，2.5—3米）
⑦ 爆破振动控制
为避免能量集中，控制单响药量，采取徽差起爆、分散装药。
最大单响炸药量符合、民房抗振安全速度≤2cm/s
● V=（Q1/3 /R）a
● V：爆破振速。Cm/s
● Q：单响药量。Kg
● R：建筑物距爆破中新距离。M
● K：地震波传播段岩石系数。K取250
● A：地震波衰减支书。取1.5—1.8
⑧ 飞石控制防护措施
认真按设计装药量装药，填塞，控制飞石在40米内，在距建筑物较近时，二破应选用橡胶网和钢板压盖防护。
⑨. 起爆网络设计
为防止振动量超标，起爆全部采用微差毫秒电管串连起爆方式。按设计连接。时差控制在50毫秒内。
C、爆破安全措施
① 药包制作时，在指定场所，不准超出指定范围，制作和装填药包过程不准抽烟，场外设临时警械人员，严禁外人入内。
② 制作药包应按设计规定的药量，不准随意增减，不同重量的药包，不同级别的雷管要分别存放，防止出现差错。
③ 向孔内装填药时，用木质炮棍将药包轻轻送入底孔，填土时要先轻后重，力求填满捣实，防止损毁导爆管。
④ 线路联网时，按规定操作，防止连错，保证可靠起爆。
⑤ 作好爆破防护工作
⑥ 爆破前所有人员和机械、车辆、器材一律撤至指定的安全地点，安全警戒半径，室内100m，室外200m。
⑦ 爆破警戒人员，每个警戒点甲乙双方各派一人负责。警戒人员除完成警戒任务外，还要注意自身安全。
⑧ 此次爆破的联络方式、信号、标记等规定，由专门会议商定。
⑨ 爆破完毕后，爆破人员对现场检查，确认无危险后，方可解除警戒。
⑩ 爆破器材管理安全措施
⑪ 炸药、雷管运输先办手续，分车装运，派专人押运。
⑫ 炸药、雷管必须在爆破当天运到施工现场，并做到及时装药。
⑬ 剩余炸药、雷管必须及时送回指定存放地点。
⑭ 严格领发、清退手续，指定专人造册登记，做到帐物相符，不出差错、不遗失。
⑮ 装药时，应做好现场警戒，非施工人员不得入作业区。
⑯ 盲炮的应急措施
⑰ 提前设立盲炮处理措施组织，当怀疑有盲炮或出现盲炮时，首先在现场设立危险警戒或标志，并立即报告指挥部，而后由指挥部组织人员处理。
⑱ 盲炮处理必须及时，当班不能处理或未处理完毕，应将盲炮情况（盲炮数目、炮眼方向、装药数量和起药包位置，处理方法和处理意见）在现场交接清楚，由下一班继续处理。
⑲ 盲炮处理后应填写盲炮处理记录，并注明盲炮产生原因、数量、时间及处理方法等。
⑳ 技术人员处理盲炮时，应严格执行处理盲炮的技术要求。
21 炮孔堵塞：
22 炮孔采用人工堵塞，堵塞材料为粘性土卷（需提前加工），用木制炮棍压紧。堵塞长度一般不小于2.5~3米；严禁不堵孔爆破。
d、路床清理及验收
爆破后路床欠挖部分必须进行凿除，超挖部分应采用无机结合料稳定碎石或级配碎石填平碾压密实，严禁用细粒土找平。
e、石方运输及利用
爆破后的石方应及时清离，符合路基填筑的石方运至填方路段进行回填碾压，不符合要求的作为弃方处理。
四、路基施工安全措施
(1) 路基开挖时，注意坡面的稳定情况，每次开工前、收工后，对坡面、坡顶周围认真检查，对有裂隙和塌方现象及危石、危土立即处理。
(2) 在高于3m的坡面上作业，须系安全带，在路堑内作业须戴安全帽，严禁在同一安全桩上栓几根安全绳或一根安全绳上拴几个人。
(3) 路基、路堑施工时，要做好截、排水沟，并随时进行检查。开挖区应保持排水系统畅通。
(4) 挡土墙基坑开挖时，根据土质情况，及时做好临时支撑。在岩石破碎或土质松软地段，基坑开挖面不能太大，不能暴露太久，防止坍塌伤人。
(5) 做好路基施工中机械设备的组织指挥工作，保证道路畅通，特别要注意高填方段雨雪天道路泥泞，防止发生机械碰撞及翻车事故。
(6) 在边坡防护时，要注意倒运石头的安全，要作好防护工作，人员在坡面上工作，要集中思想，手脚灵活，排架要牢固，防止滚石伤人或人员滑滚。
