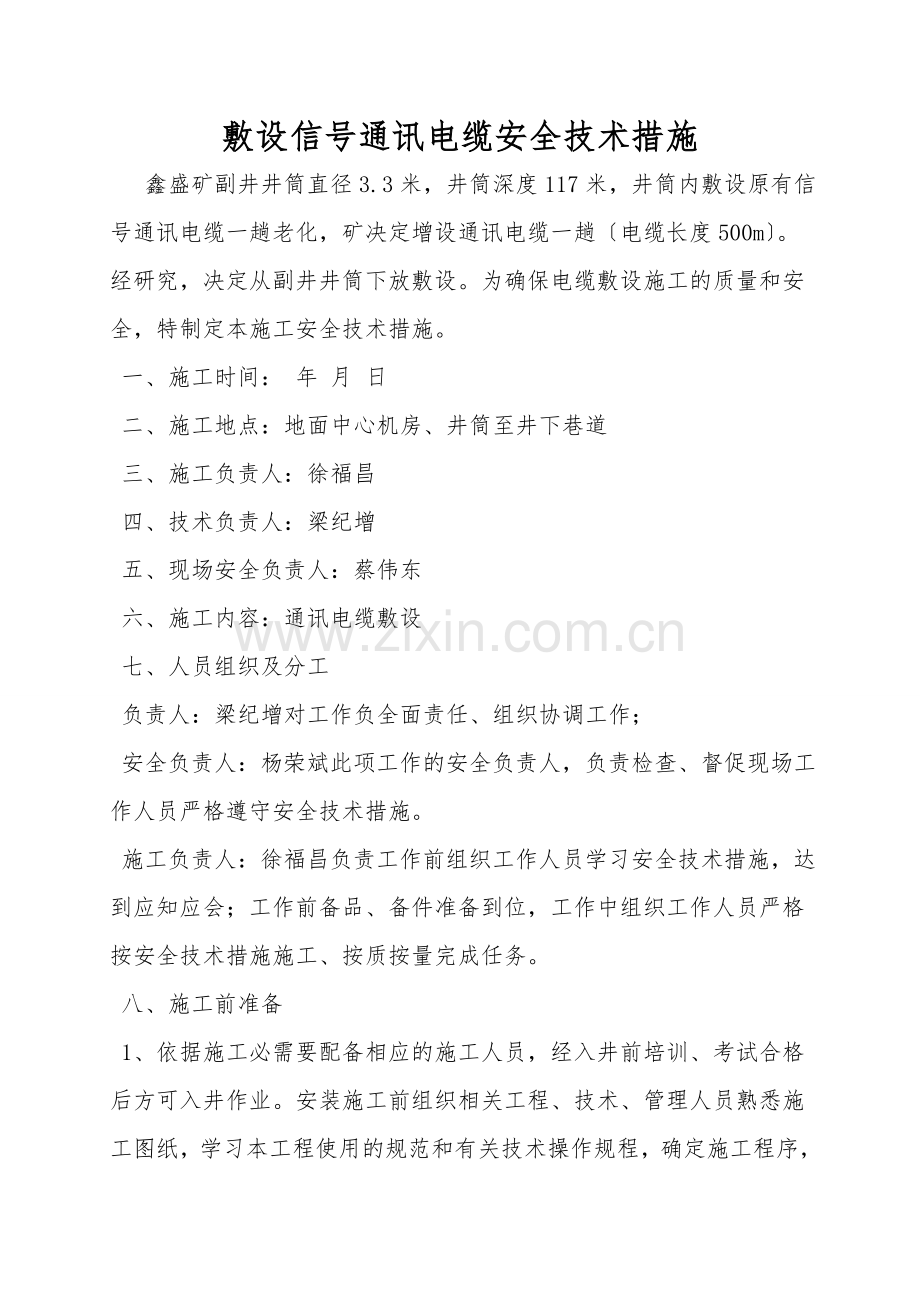

敷设信号通讯电缆安全技术措施
鑫盛矿副井井筒直径3.3米，井筒深度117米，井筒内敷设原有信号通讯电缆一趟老化，矿决定增设通讯电缆一趟〔电缆长度500m〕。经研究，决定从副井井筒下放敷设。为确保电缆敷设施工的质量和安全，特制定本施工安全技术措施。
一、施工时间： 年 月 日
二、施工地点：地面中心机房、井筒至井下巷道
三、施工负责人：徐福昌
四、技术负责人：梁纪增
五、现场安全负责人：蔡伟东
六、施工内容：通讯电缆敷设
七、人员组织及分工
负责人：梁纪增对工作负全面责任、组织协调工作；
安全负责人：杨荣斌此项工作的安全负责人，负责检查、督促现场工作人员严格遵守安全技术措施。
施工负责人：徐福昌负责工作前组织工作人员学习安全技术措施，达到应知应会；工作前备品、备件准备到位，工作中组织工作人员严格按安全技术措施施工、按质按量完成任务。
八、施工前准备
1、依据施工必需要配备相应的施工人员，经入井前培训、考试合格后方可入井作业。安装施工前组织相关工程、技术、管理人员熟悉施工图纸，学习本工程使用的规范和有关技术操作规程，确定施工程序，以便科学组织施工。
2、按照材料设备计划进行施工材料设备的准备，并对其进行检修和检验。
3、准备好施工〔拆掉、打运、安装〕所必需的工具。
①保险带2根，必必需是合格品；②扎带依据电缆敷设的长度确定数量，要确保有富余；③风筒布的宽度为70mm～100mm,长度必必需确保最少能够在光缆上缠绕4层，并有富余；④老虎钳〔或剪刀〕用于剪断多余的扎带；⑤工具包用于装扎带和风筒布、老虎钳〔或剪刀〕等，以防止拿用时不慎掉落。
九、施工步骤
施工前准备缓慢下放电缆到位后停车固定电缆将箕斗提升至井口自上而下逐段用扎带固定电缆。
〔一〕电缆下放
1、施工前，施工负责人再次对信号、工具及材料进行检查，确保信号可靠正确，工具及材料合格。
2、清理井口四周杂物，以防杂物坠落，并设置警戒，严禁闲杂人员围观。
3、施工人员拆开电缆，井口留够余量后绑扎在井架上敷设点处，剩余电缆放在罐笼顶部。
4、2名施工人员站到罐笼顶部系好保险带，一人负责信号，一人负责放电缆，准备就绪后，施工负责人通知绞车司机做好开车准备。
5、井口信号拨到检修位置，绞车司机拨动控制开关到检修位置，做好开车准备，按井口信号工给出的信号，开车或停车。
6、施工人员准备就绪后，告诉施工负责人，有施工负责人转述给信号工，再由信号工发出开车信号。
7、绞车司机接到开车信号后，缓缓开动绞车，施工人员应系好安全带蹲在箕斗上，一手抓住罐笼上的牢固部件，一手续电缆。
8、电缆下放到位时，井筒内的施工人员，发出停车信号通知信号工，发出停车信号。
9、绞车司机接到停车信号，马上停车。
10、井筒内的施工人员把电缆递给皮带机机头处的施工人员，由此处的施工人员把电缆拉到指定位置固定，要留有1～2米的富余线。
〔二〕电缆固定
1、井筒内的施工人员在箕斗上站起，把电缆固定到电缆卡上，绑扎牢固后，通知井口施工负责人把电缆拽紧，并固定牢固，然后通知井筒内的施工人员。
2、井筒内的施工人员在接到通知并发出开车信号后，再由施工负责人让信号工发出开车信号。
3、信号工接到通知后，打点，通知绞车司机开车。 4、绞车司机缓缓开动绞车，提升到井口位置。
5、井筒内的施工人员通知施工负责人，让信号工打点通知绞车司机开车。
十、安全技术措施：
1、施工人员要保持"安全第一'的思想，在安全位置，做安全工作，服从指挥，严禁"三违'现象的出现，工作前组织工作人员学习安全技术措施，达到人人明白、清楚工作程序及注意事项，做到专人专职，统一指挥，不得擅自行动。
2、在井口四周设置警戒，禁止无关人员靠近，清理干净杂物，防止坠物伤人。
3、电缆必必需经检查和试验合格后方可下井敷设。
4、工作前交待清楚井上下联系方式，保持井上下 畅通，来 时停止作业，清楚后再作业。
5、作业人员必必需穿戴井下工作服、安全帽、矿灯、自救器等劳作保护用品，高空作业必必需系好安全带，集中精力。
6、施工前对各地点信号及对讲机进行检查，有问题必必需及时解决或改换，待确认无误后方可施工。
7、要求沿电缆钩进行敷设，严格执行井下缆线敷设标准。缆线不得受力，盘曲。
8、绑扎电缆时只同意从上往下进行。
9、绑扎和剪断后的扎带〔或铁丝〕必必需放回工具包内，不得向井下扔;在井筒施工中，所使用的工具必必需系绳并系牢，以防坠入井筒
10、分站电源连接时必必需持有机电科审批的停送电申请表，严格电工操作程序，严禁带电作业。
11、绞车必必需在检修状态下开车，下放时的速度一般为0.3-0.5m/s，最大不能超过2m/s。
12、设备在运输过程中，要注意人身安全，避免设备碰、砸、摔挤，以防损坏或造成内部元件接触不良。在斜巷运输设备或行走时要遵守"行车不行人，行人不行车'的规则。两人肩抬设备或其它物料时，要前后互相照顾，注意巷道和脚下安全状况。
13、在大巷中敷设电缆时要注意过往车辆，电缆不要放在轨道上，防止被过往车辆轧伤。有车辆过往时要放下手中的电缆，在躲避洞或巷道较宽处躲避车辆。在斜巷敷设电缆时要与斜巷扒勾人员联系好，行车时不准放电缆。放线时要两个人配合，一个人在前面拉线，一个人在后面放，以防电缆被拉乱。
14、电源连接完毕后，应检查接线是否正确，密封圈是否合适，是否有羊尾巴，鸡爪子，进线长度是否符合有关规定等，杜绝电器失爆现象！
15、施工完毕后，施工负责人指派专人清理现场、盘点工具。
16、其它未尽事宜严格按照《煤矿安全规程》、《电缆敷设国家标准》、等相关内容执行。

郑新鑫盛〔新密〕煤业生产技术科
年 月 日
