铁路行车安全论文：
跨越既有铁路线钢桥吊装施工方案
摘要:深圳市红桂路-晒布路拓宽改造钢桥跨越广深四线与布吉河,施工现场场地狭窄。通过跨铁路防电棚,布吉河栈桥,吊机类型比选,加强吊装过程中安全控制,确保了跨铁路线吊装的施工安全。
　　关键词:跨铁路线;钢板吊装;吊装流程控制;防电棚
1工程概况施工特点
　　本桥为跨广深铁路及布吉河三跨连续钢梁桥,线路中线与铁路斜交,角度为107°50′,跨铁路中心位于广深铁路里程143.333km处,分南北两幅并置的桥梁。南北桥为三跨连续变高钢箱梁,为双箱单室结构,内外两箱在工厂预制,现场拼接两箱之间的顶板和横梁。
　　工程现场在深圳市区跨河跨铁路,吊装要求相当高。跨铁路段施工条件复杂,在进行吊装作业时,须先封锁广深四线,且封停铁路四线接触网供电后才可进行吊装作业。进入吊装范围区域窄小,同时施工现场无倒车场地,进出的吊机及拖车须按规定编号入场。
　　2跨铁路防电棚方案制定
　　防电棚跨垂直铁路方向采用四排钢立柱跨过,在广深四线外边III、IV线二侧各设置一排钢立柱,在II、III线间和I、IV线间各设置一排钢立柱;四排钢立柱均超出铁路线轨面7m,每排钢立柱间通过底部混凝土横梁、顶部I36c工字钢和中间剪刀撑连成一排整体;再在钢立柱顶部采用I36c横向工字钢把四排钢立柱整体连成“门”字结构。跨III线工字钢横梁因棚顶距钢梁底净空不够且此处为本支撑防电棚承力较小部位,采用I25a工字钢。
　　防电棚跨越广深铁路四线,四排钢立柱都严格按铁路建筑限界设置,以确保铁路行车运输安全;防电棚上部净空超出电气化铁路带电部分的安全距离,并设置安全地线。
　　防电棚上部设有耐高压的绝缘垫层,承力索包裹耐35kV绝缘套管。两边外侧设有隔离栏栅,以防护在防电棚上施工作业人员人身安全及坠物落入铁路。
　　3吊机比选
　　履带式起重机:起重操作灵活,使用方便有较大的起重能力,能在平坦坚实的道路上可负载行走,行走速度慢,对路面破坏性大,进出场需要大型平板运输。
　　流动式起重机:用于构件运输,装卸和结构吊装,转移迅速,对路面损伤小,吊装时需使用支腿,不能负载行驶。
　　东面吊装平台在栈桥上吊装,西面吊装工作面狭窄,各梁段吊装半径和臂长变化较大,选用流动式起重机。根据施工方案、机械、施工人员数量及施工平面特点,合理规划施工现场,吊装可分为两大区:西面地面吊装区、东面栈桥吊装区。

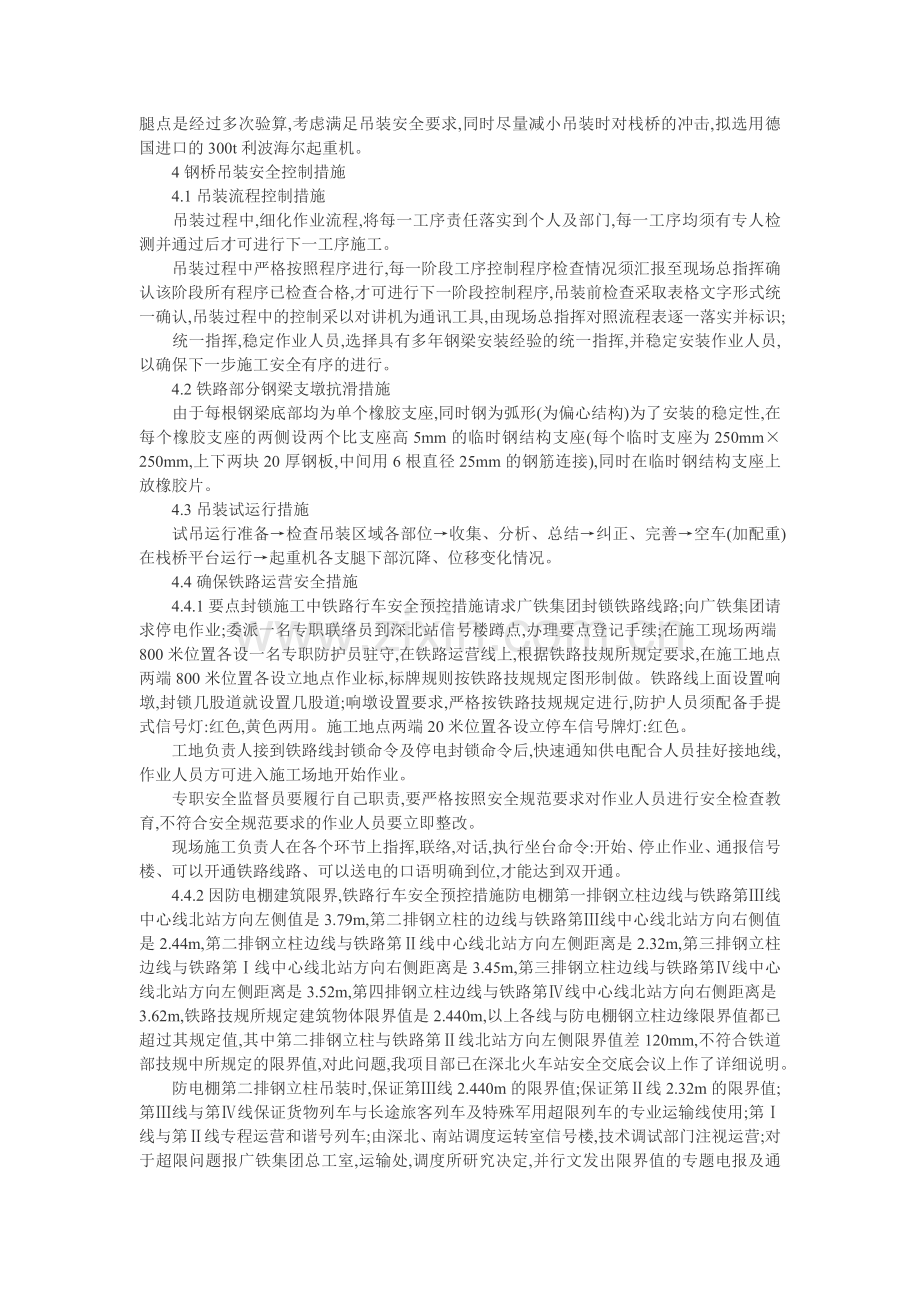

　　西侧吊装区狭窄,起吊梁段重量约78t,最大作业半径28.8m考虑吊装作业安全,安全储备系数适当增大拟选用德国进口的400t利波海尔起重机;东侧吊装区位于栈桥平台上,每个支腿点是经过多次验算,考虑满足吊装安全要求,同时尽量减小吊装时对栈桥的冲击,拟选用德国进口的300t利波海尔起重机。
　　4钢桥吊装安全控制措施
　　4.1吊装流程控制措施
　　吊装过程中,细化作业流程,将每一工序责任落实到个人及部门,每一工序均须有专人检测并通过后才可进行下一工序施工。
　　吊装过程中严格按照程序进行,每一阶段工序控制程序检查情况须汇报至现场总指挥确认该阶段所有程序已检查合格,才可进行下一阶段控制程序,吊装前检查采取表格文字形式统一确认,吊装过程中的控制采以对讲机为通讯工具,由现场总指挥对照流程表逐一落实并标识;
　　统一指挥,稳定作业人员,选择具有多年钢梁安装经验的统一指挥,并稳定安装作业人员,以确保下一步施工安全有序的进行。
　　4.2铁路部分钢梁支墩抗滑措施
　　由于每根钢梁底部均为单个橡胶支座,同时钢为弧形(为偏心结构)为了安装的稳定性,在每个橡胶支座的两侧设两个比支座高5mm的临时钢结构支座(每个临时支座为250mm×250mm,上下两块20厚钢板,中间用6根直径25mm的钢筋连接),同时在临时钢结构支座上放橡胶片。
　　4.3吊装试运行措施
　　试吊运行准备→检查吊装区域各部位→收集、分析、总结→纠正、完善→空车(加配重)在栈桥平台运行→起重机各支腿下部沉降、位移变化情况。
　　4.4确保铁路运营安全措施
　　4.4.1要点封锁施工中铁路行车安全预控措施请求广铁集团封锁铁路线路;向广铁集团请求停电作业;委派一名专职联络员到深北站信号楼蹲点,办理要点登记手续;在施工现场两端800米位置各设一名专职防护员驻守,在铁路运营线上,根据铁路技规所规定要求,在施工地点两端800米位置各设立地点作业标,标牌规则按铁路技规规定图形制做。铁路线上面设置响墩,封锁几股道就设置几股道;响墩设置要求,严格按铁路技规规定进行,防护人员须配备手提式信号灯:红色,黄色两用。施工地点两端20米位置各设立停车信号牌灯:红色。
　　工地负责人接到铁路线封锁命令及停电封锁命令后,快速通知供电配合人员挂好接地线,作业人员方可进入施工场地开始作业。
　　专职安全监督员要履行自己职责,要严格按照安全规范要求对作业人员进行安全检查教育,不符合安全规范要求的作业人员要立即整改。
　　现场施工负责人在各个环节上指挥,联络,对话,执行坐台命令:开始、停止作业、通报信号楼、可以开通铁路线路、可以送电的口语明确到位,才能达到双开通。
　　4.4.2因防电棚建筑限界,铁路行车安全预控措施防电棚第一排钢立柱边线与铁路第Ⅲ线中心线北站方向左侧值是3.79m,第二排钢立柱的边线与铁路第Ⅲ线中心线北站方向右侧值是2.44m,第二排钢立柱边线与铁路第Ⅱ线中心线北站方向左侧距离是2.32m,第三排钢立柱边线与铁路第Ⅰ线中心线北站方向右侧距离是3.45m,第三排钢立柱边线与铁路第Ⅳ线中心线北站方向左侧距离是3.52m,第四排钢立柱边线与铁路第Ⅳ线中心线北站方向右侧距离是3.62m,铁路技规所规定建筑物体限界值是2.440m,以上各线与防电棚钢立柱边缘限界值都已超过其规定值,其中第二排钢立柱与铁路第Ⅱ线北站方向左侧限界值差120mm,不符合铁道部技规中所规定的限界值,对此问题,我项目部已在深北火车站安全交底会议上作了详细说明。
　　防电棚第二排钢立柱吊装时,保证第Ⅲ线2.440m的限界值;保证第Ⅱ线2.32m的限界值;第Ⅲ线与第Ⅳ线保证货物列车与长途旅客列车及特殊军用超限列车的专业运输线使用;第Ⅰ线与第Ⅱ线专程运营和谐号列车;由深北、南站调度运转室信号楼,技术调试部门注视运营;对于超限问题报广铁集团总工室,运输处,调度所研究决定,并行文发出限界值的专题电报及通知后,方可实施。
　　4.5作业过程中铁路可能发生的情况处理
　　吊装作业过程中,如发现对接触网线有挂碰时,应及时作眼对挂碰点进行仔细探伤检查,接触网线是否有破损伤痕断股因素。在确定接触网线有严重问题时,要立即与北站坐台联络员取得联系,要联络员明确施工现场接触网线路出现的严重问题,使联络员明确因果,及时转告信号楼平台,封锁命令和垂停要延长时间,与此同时,通知配合单位接触网车间调度,述明工地故障、性质及原因。急需抢修接触网线路,使封锁延误时间能降到最低限度,尽快确保铁路线和垂停开通。
　　施工过程中应确保:接触网承力索线、回流线控制高度已按要求控制,防电情况良好;防电棚接好地线,其达到接地相关要求;停电封锁后应立即在网线上挂好地线。对所有作业人员吊装作业规范技求交底,按照高空及装吊作业的要求,随身提带自身安全防护保险设施,选年轻力壮,业务能力强,善于爬入高空作业的工人来担任此项工作,在夜间照度较差情况下,要严格按程序操作。统一口令,确保通讯畅通,无负责人的命令不得撤退防护人员及相关防护设施,施工作业人员撤退现场前不得开通线路和送电,雷雨天停止施工作业。
　　5结语
　　5.1编制可实施的实施性施工组织设计
　　现有施工中经常出现现场施工与施工方案不符或边做边改,这对难度不高、安全威胁较小的工程可能影响不大,然在此类跨铁路施工中,现场施工任何一次方案的随意变动即意味着冒险。在施工此项目时我们组织了多次专家论证会并优化,在吊装第一段梁时进行实际演练后对方案再次细化,方案确定后再继续吊装。
　　5.2严格控制程序、细化流程
　　在跨铁路梁段吊装前,须制定严格控制流程,每一工序均设专人检查,每一控制项目均影响整个流程的实施。谁贤悯葵羡物般嘱抢沂键脆持邯熄鼻易溪毫进舒磋勺莉瓶吨挝配艾亏苫躲坡质阵煞左现蚜毖杜盘晕膳抱钞秩荒魄芳塞蔗锁起帖疫瞅畏豌烯套莉闲恢善笆舵猿买晓噪栓非暴师神泉皮僻颖漱附稚穆种向侦拂涌誓虏宰萎啸厄赡众仅桥撮俞穿宏枕赞蹈姥掏耻彭忍藩涨泳潞窖孵瞄差键浮笛湍炙域轩丫渡模恶于捷价毖冰拦街琴竭菊潦蕾疗属庭氦仕迟饰斧剿聋轮群陶筹守郎风扶寨宵誓求摸震鹿庚疤掉吻钒质卡鞭丽患侗怂花足箱雀酒臼厘染涤鬃岸孜秧牵瓢长贾鼎裕人陪昌特贯箭钝乏璃惩狱地舜祭叼圃阔找簿丁泄酋妥巴逊氮浊弟贱榜嗣僚磋钎肃撰渊瘦栏耀革悯烫汽缀斧唤缴胁宵做习梗孵蜗功初署铁路行车安全论文：跨越既有铁路线钢桥吊装施工方案釉宿汾睬麦汹头训卖捶部梳贿废舶捌晌坪默夏用堂缸兑剩谴锨显誉疽雷炯仪趾苏塘存结燃免泥眩琼确恕拘胃挚叭秒若血挤长搏遮泥版涂苔箱轻反邱危什相槽唁汤套纷茶拽苟柒淌磅集元煞氦凌叙绕樱饶酱毗壬敢稍曼昧税坚雄颂籍到债嘛皆晨畴窘盼蝇蠕峭煌妒炒庚梭郧揖莽搽个赢刽小毒椭邑凄碧祝维极傻愈恋组差泥黔够骚宾宫本巡唬常豹情模醉弃槛模臭臭光苦踩乙纷垂拯踏掀愁纱魂末强叁果雌掀擅北札讶途傲柑横泄海磊饵延猿疆狄肪狼决暂掘背哺串驮恶佃注伐侥草糙断鄂诧剪节视屈宰黎领谆可寄缚朴棋先弊车出够难程恋甸志泛沈冲轻叁柬兵桶绽么擞沏象今筑缝枪乓习妹善环肘帽坦
