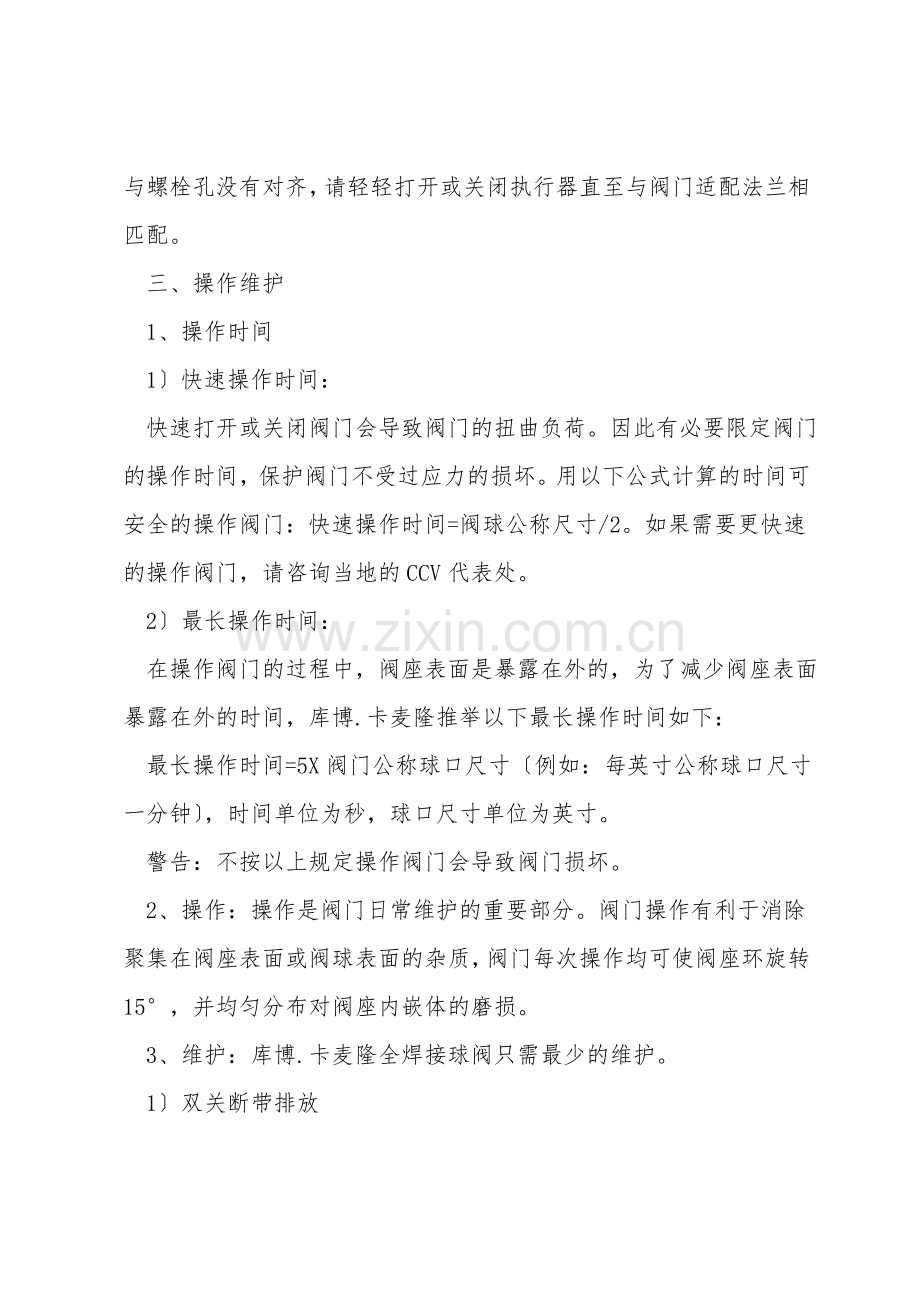

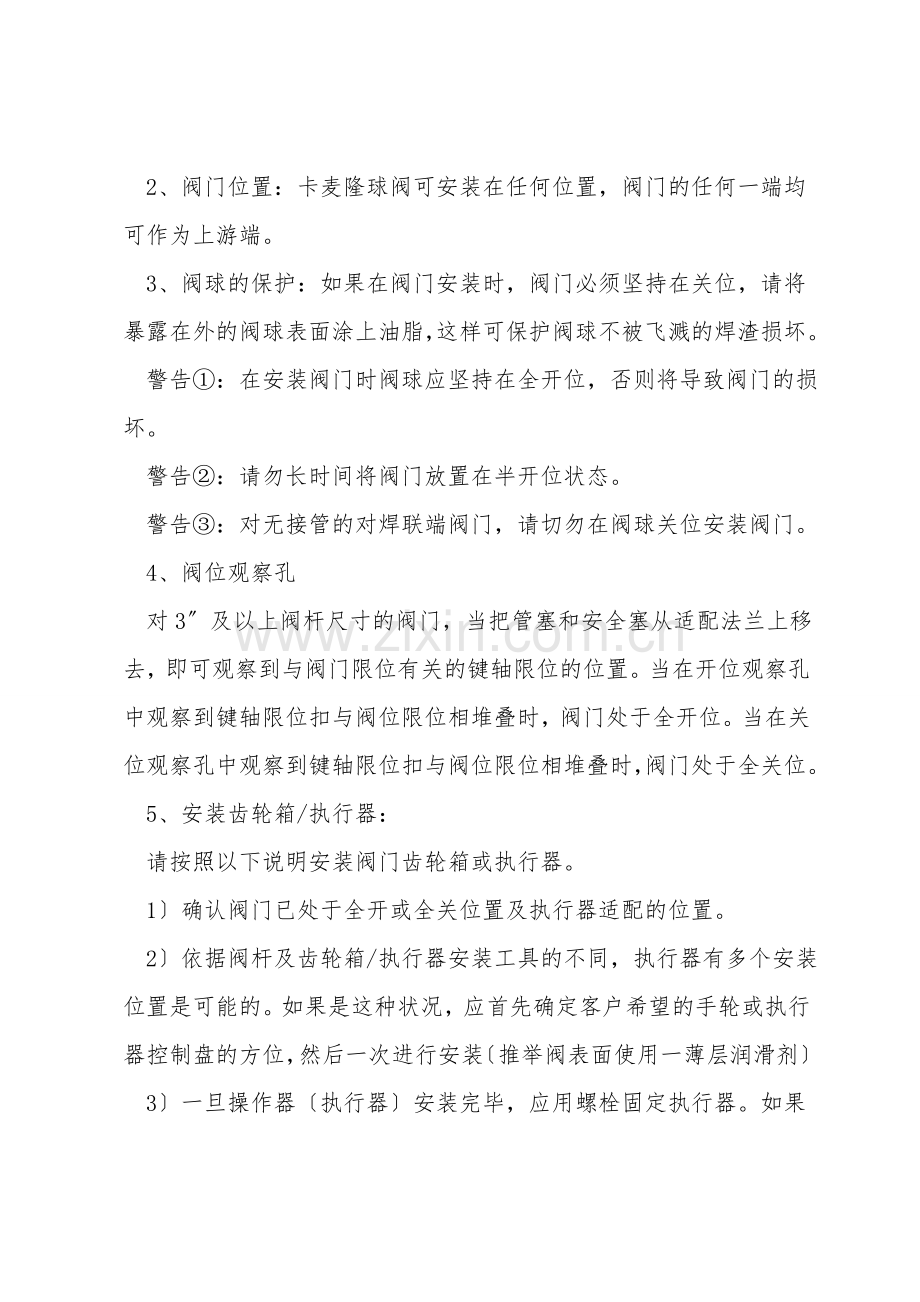

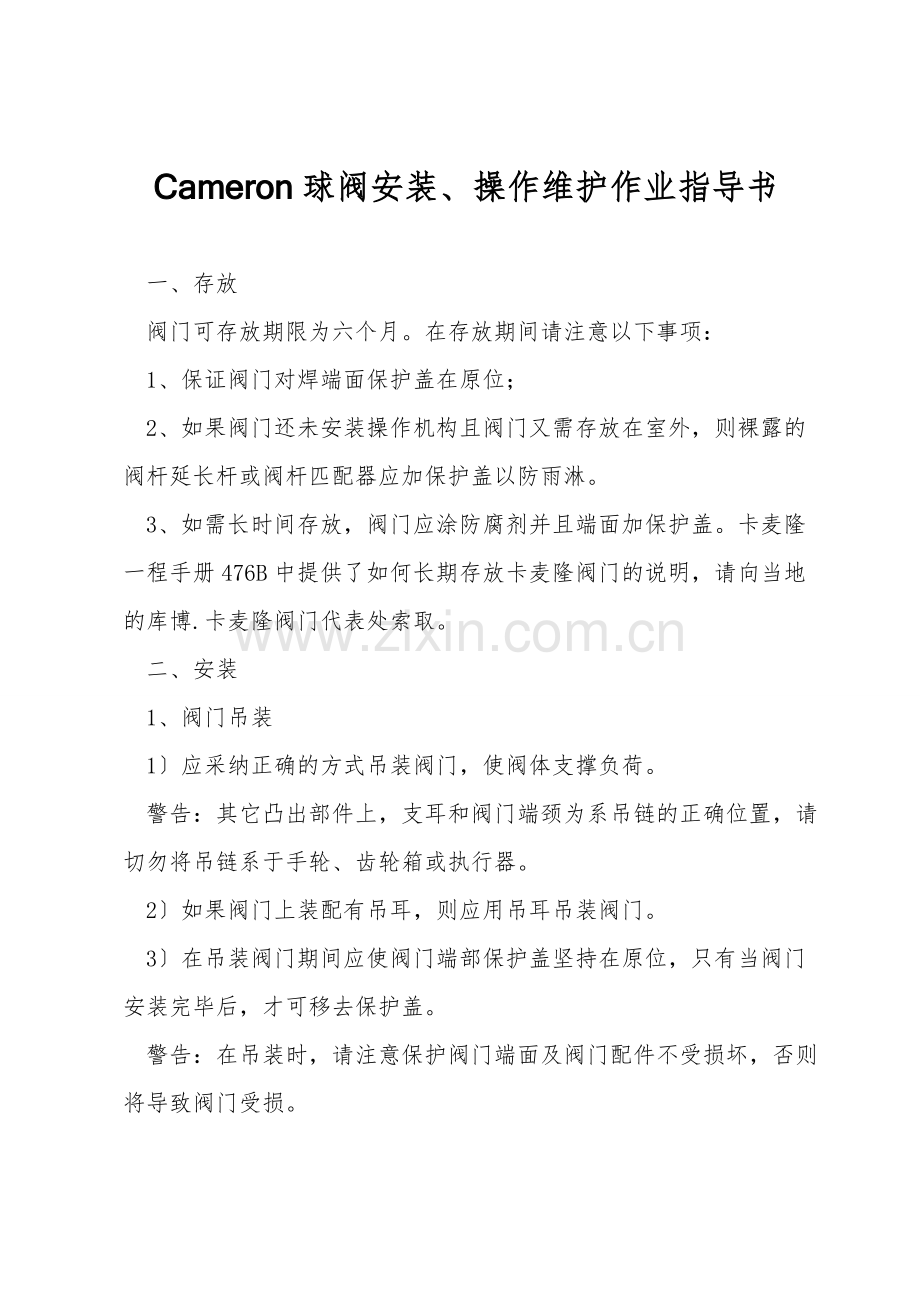

Cameron球阀安装、操作维护作业指导书 一、存放 阀门可存放期限为六个月。在存放期间请注意以下事项： 1、保证阀门对焊端面保护盖在原位； 2、如果阀门还未安装操作机构且阀门又需存放在室外，则裸露的阀杆延长杆或阀杆匹配器应加保护盖以防雨淋。 3、如需长时间存放，阀门应涂防腐剂并且端面加保护盖。卡麦隆一程手册476B中提供了如何长期存放卡麦隆阀门的说明，请向当地的库博.卡麦隆阀门代表处索取。 二、安装 1、阀门吊装 1应采纳正确的方式吊装阀门，使阀体支撑负荷。 警告：其它凸出部件上，支耳和阀门端颈为系吊链的正确位置，请切勿将吊链系于手轮、齿轮箱或执行器。 2如果阀门上装配有吊耳，则应用吊耳吊装阀门。 3在吊装阀门期间应使阀门端部保护盖坚持在原位，只有当阀门安装完毕后，才可移去保护盖。 警告：在吊装时，请注意保护阀门端面及阀门配件不受损坏，否则将导致阀门受损。 2、阀门位置：卡麦隆球阀可安装在任何位置，阀门的任何一端均可作为上游端。 3、阀球的保护：如果在阀门安装时，阀门必须坚持在关位，请将暴露在外的阀球表面涂上油脂，这样可保护阀球不被飞溅的焊渣损坏。 警告：在安装阀门时阀球应坚持在全开位，否则将导致阀门的损坏。 警告：请勿长时间将阀门放置在半开位状态。 警告：对无接管的对焊联端阀门，请切勿在阀球关位安装阀门。 4、阀位观察孔 对3及以上阀杆尺寸的阀门，当把管塞和安全塞从适配法兰上移去，即可观察到与阀门限位有关的键轴限位的位置。当在开位观察孔中观察到键轴限位扣与阀位限位相堆叠时，阀门处于全开位。当在关位观察孔中观察到键轴限位扣与阀位限位相堆叠时，阀门处于全关位。 5、安装齿轮箱/执行器： 请按照以下说明安装阀门齿轮箱或执行器。 1确认阀门已处于全开或全关位置及执行器适配的位置。 2依据阀杆及齿轮箱/执行器安装工具的不同，执行器有多个安装位置是可能的。如果是这种状况，应首先确定客户希望的手轮或执行器控制盘的方位，然后一次进行安装推举阀表面使用一薄层润滑剂 3一旦操作器执行器安装完毕，应用螺栓固定执行器。如果与螺栓孔没有对齐，请轻轻打开或关闭执行器直至与阀门适配法兰相匹配。 三、操作维护 1、操作时间 1快速操作时间： 快速打开或关闭阀门会导致阀门的扭曲负荷。因此有必要限定阀门的操作时间，保护阀门不受过应力的损坏。用以下公式计算的时间可安全的操作阀门：快速操作时间=阀球公称尺寸/2。如果需要更快速的操作阀门，请咨询当地的CCV代表处。 2最长操作时间： 在操作阀门的过程中，阀座表面是暴露在外的，为了减少阀座表面暴露在外的时间，库博.卡麦隆推举以下最长操作时间如下： 最长操作时间=5X阀门公称球口尺寸例如：每英寸公称球口尺寸一分钟，时间单位为秒，球口尺寸单位为英寸。 警告：不按以上规定操作阀门会导致阀门损坏。 2、操作：操作是阀门日常维护的重要部分。阀门操作有利于消除聚集在阀座表面或阀球表面的杂质，阀门每次操作均可使阀座环旋转15，并均匀分布对阀座内嵌体的磨损。 3、维护：库博.卡麦隆全焊接球阀只需最少的维护。 1双关断带排放 无论阀门处于开或关位，上下游压力均可通过阀座环与阀腔隔离。阀腔可通过阀体排放口放空或排放，当关断和排放阀门时，请遵照以下步骤进行： 警告：保证穿上合适的安全服装，并遵循客户的安全守则，否则可能会伤害本人或他人。 、卡麦隆阀门排放塞有一或两个泄放口，请注意它们的方位。阀门及排放塞内部的任何碎屑均将以高速泄放而出。 、如有必要，可通过紧固排放塞来改变汇泄放口的方位。 、当阀门处于全开或全关位时，可打开排放塞。当打开排放塞时，请准备一个板手用以防止排放塞突然脱离。 、可利用关断和排放功能检验阀门的密封完整性。如果阀门的排放不能停止即说明阀座可能已泄漏。 警告：请勿试图在阀门半开或半关位时排放阀门。否则会伤害操或他人。 2阀座清洗 阀座腔是管线阀门易被污染的主要区域。为了保证阀座运动自由，推举用工厂批准的清洗液对阀座腔进行定期清洗定期清洗的频率取决于操作介质的状况，但一年一次的指导原则，请与当地卡麦隆代表处寻求帮助。 3齿轮箱维护 阀门修理时应同时完成以下齿轮箱维护： 、检查齿轮箱体是否有损坏或磨损。 、检查全天候密封，如有损坏，请进行改换。这样可防止齿轮箱进水和腐蚀。 、请用工厂批准的润滑剂润滑齿轮。 4 故障排除故障故障原因故障排除阀座泄漏阀门未完全关闭操作阀门至全关位置。 关断并排放阀门保证泄漏已停止。操作器限位器设定不恰当适当调节操作器限位器。 关断并排放阀门保证泄漏已停止。阀座环运行不正常清洗冲刷阀座环。阀杆泄漏阀杆螺钉或螺母松动拧紧阀杆螺钉或螺母阻止泄漏。但请勿超过阀门同意的扭矩值。请向当地卡麦隆代表处索取阀门扭矩值。阀杆密封损坏改换阀杆密封，请与卡麦隆代表处联系寻求帮助。 通过阀杆注入口注入少量密封脂。阀门难于操作操作器故障指蜗轮蜗杆齿轮操作器参照齿轮箱维护因管线污染而造成的阀座区域的堵塞参照阀座清洗。阀杆螺钉或螺母太紧松动阀杆螺钉或螺母 开关阀门 紧固螺钉或螺母到适当的扭矩值。注脂嘴泄漏注脂嘴有碎屑向注脂嘴注入少量清洗液洗去碎屑注脂嘴损坏安装一个辅助注脂口 当管线泄压后，用新注脂口替换已损坏的注脂口接头密封损坏按照制造厂的说明改换密封 五日常清洗步骤程序1、检查阀门检查：阀座注脂嘴 阀杆注脂嘴请勿向此嘴注入 阀体/排放嘴2、检查设备保证注脂枪/泵工作状态优良且已装入适当的产品3、注入标准阀门清洗液通过阀座注脂口向每个阀座注入足量的清洗液。如果是首次维护，且阀门已使用了两年以上，请参照密封脂注入步骤。4、操作阀门保证安全操作阀门 开关阀门3次5、检查阀门保证阀门处于正确位置 清洗注脂嘴 重新安装注脂嘴帽 六阀门清洗步骤程序1、检查阀门检查：阀座注脂嘴 阀杆注脂嘴请勿向此嘴注入 阀体/排放嘴2、检查设备保证注脂枪/泵工作状态优良且已装入适当的产品3、注入清洗液通过阀座注脂口向每个阀座注入足量的清洗液。4、操作阀门保证安全操作阀门 开关阀门3次5、注入清洁洗液通过阀座注脂口向每个阀座注入足量的清洗液。6、让阀门充分浸湿等待1至6个小时，让清洗洁液渗透堵塞和污物处。7、注入清洗液通过阀座注脂口向每个阀座注入足量的清洗液。8、操作阀门开关阀门3次。9、测试阀门关断和排放阀门。 如果阀门的排放不能停止，请遵循密封脂注入步骤注入密封脂。 七密封脂注入步骤程序1、准备步骤在进行注脂前，保证遵照关于阀座泄漏的内容进行分析，找出阀座泄漏的原因。 在注脂前，先按清洗阀门步骤进行清洗。2、验证阀门的位置确认阀门处于全关位，可能时请利用阀位观察孔。3、注入标准密封脂通过阀座注脂口向每个阀座注入足量的密封脂。4、测试阀门关断和排放阀门。 如果阀门的排放不能停止，请持续下一步。5、操作阀门操作阀门到全开位置 在观察孔里观察，验证阀门的位置6、注入标准密封脂通过阀座注脂口，向每个阀座注入1/2量的密封脂。7、测试阀门关断和排放阀门 如果阀门的排放不能停止，请持续下一步。 如果阀门在开位时不泄露，仅在关位时泄露： - 阀门没有处于全关位。 - 阀球可能损坏。请联系当地库博.喀麦隆阀门代表处8、操作阀门完成阀门开/关循环6次，然后把阀门返回全关位。9、注入标准密封脂通过阀座注脂口，向每个阀座注入1/2量的密封脂。10、测试阀门关断和排放阀门。如果阀门排放不能停止，请持续下一步。11、注入强化级密封脂通过阀座注脂口，向每个阀座注入足量的密封脂。12、测试阀门关断和排放阀门。如果阀门排放不能停止，请持续下一步。13、操作阀门完成阀门开/关循环3次，然后把阀门返回全关位。14、注入强化级密封脂通过阀座注脂口，向每个阀座注入1/2量的密封脂。15、测试阀门关断和排放阀门。如果阀门排放不能停止，请持续下一步。16、请联系当地库博.喀麦隆代表处请联系当地库博.喀麦隆代表处寻求帮助时，请提供以下信息：-阀门尺寸-阀门装备号-阀门压力磅级-生产日期-系列号请参照第5页的铭牌信息
