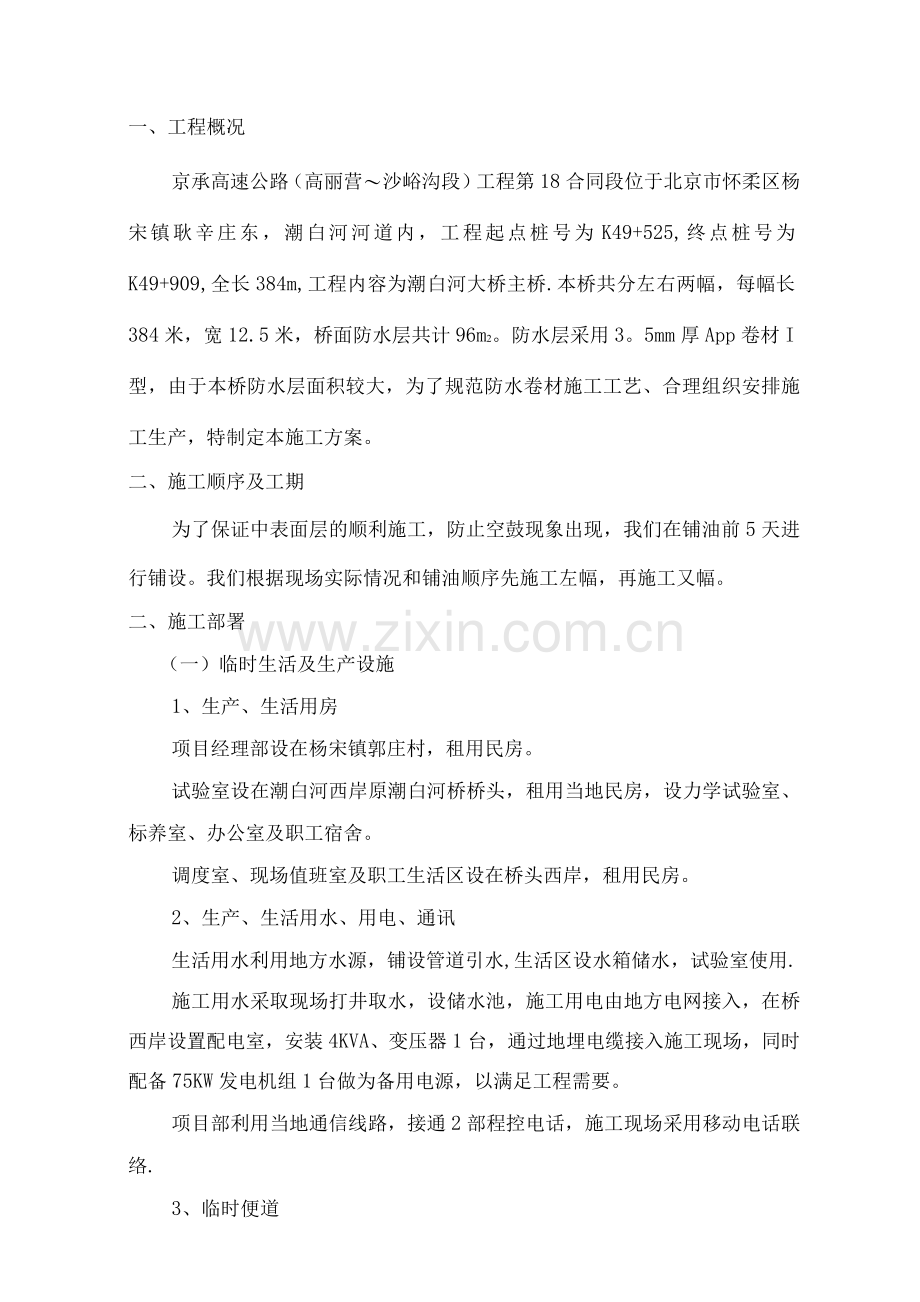

一、工程概况
京承高速公路（高丽营〜沙峪沟段）工程第18合同段位于北京市怀柔区杨宋镇耿辛庄东，潮白河河道内，工程起点桩号为K49+525,终点桩号为K49+909,全长384m,工程内容为潮白河大桥主桥.本桥共分左右两幅，每幅长384米，宽12.5米，桥面防水层共计96m2。防水层采用3。5mm厚App卷材I型，由于本桥防水层面积较大，为了规范防水卷材施工工艺、合理组织安排施工生产，特制定本施工方案。
二、施工顺序及工期
为了保证中表面层的顺利施工，防止空鼓现象出现，我们在铺油前5天进行铺设。我们根据现场实际情况和铺油顺序先施工左幅，再施工又幅。
二、施工部署
（一）临时生活及生产设施
1、生产、生活用房
项目经理部设在杨宋镇郭庄村，租用民房。
试验室设在潮白河西岸原潮白河桥桥头，租用当地民房，设力学试验室、标养室、办公室及职工宿舍。
调度室、现场值班室及职工生活区设在桥头西岸，租用民房。
2、生产、生活用水、用电、通讯
生活用水利用地方水源，铺设管道引水,生活区设水箱储水，试验室使用.
施工用水采取现场打井取水，设储水池，施工用电由地方电网接入，在桥西岸设置配电室，安装4KVA、变压器1台，通过地埋电缆接入施工现场，同时配备75KW发电机组1台做为备用电源，以满足工程需要。
项目部利用当地通信线路，接通2部程控电话，施工现场采用移动电话联络.
3、临时便道

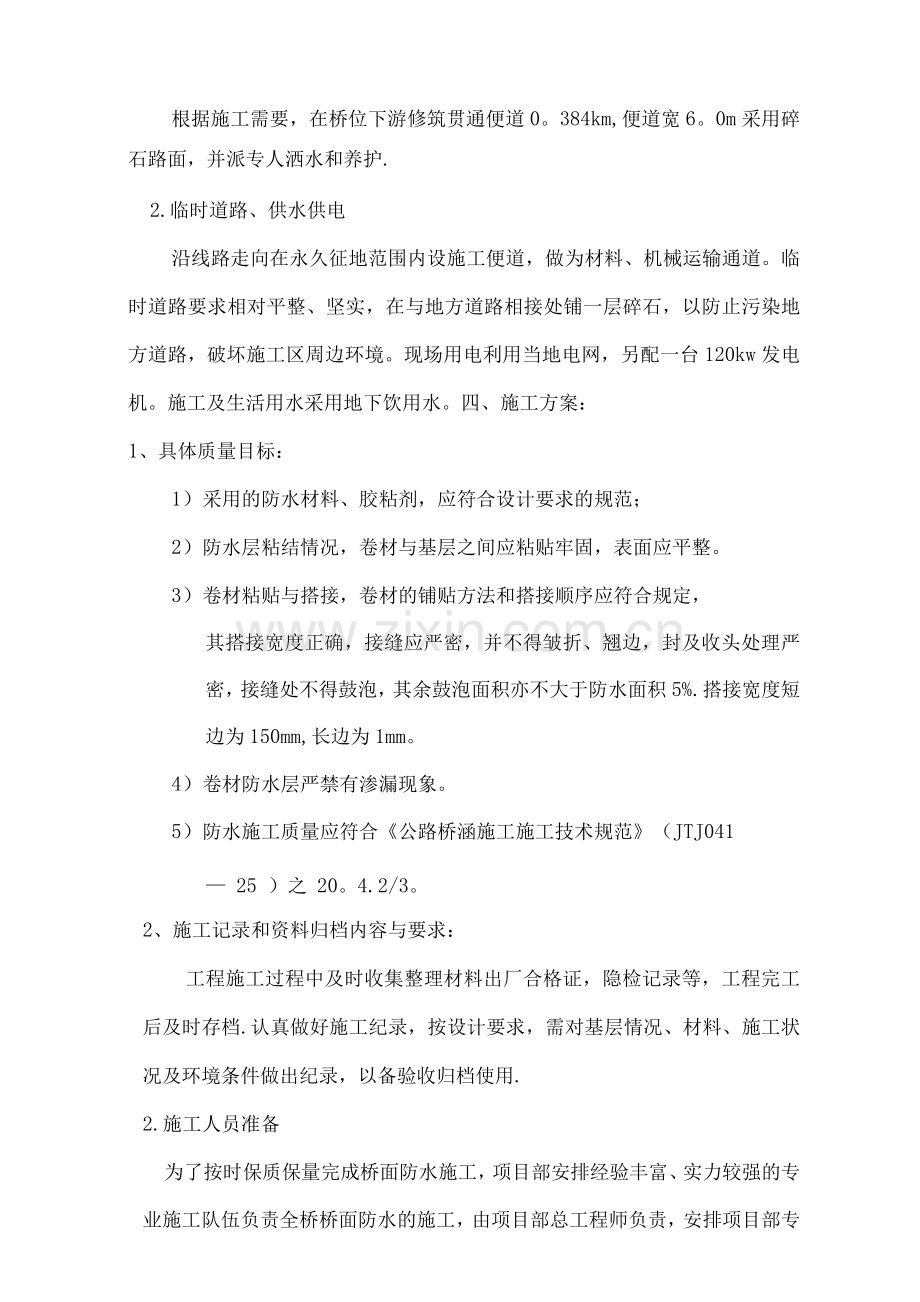

根据施工需要，在桥位下游修筑贯通便道0。384km,便道宽6。0m采用碎石路面，并派专人洒水和养护.
2.临时道路、供水供电
沿线路走向在永久征地范围内设施工便道，做为材料、机械运输通道。临时道路要求相对平整、坚实，在与地方道路相接处铺一层碎石，以防止污染地方道路，破坏施工区周边环境。现场用电利用当地电网，另配一台120kw发电机。施工及生活用水采用地下饮用水。四、施工方案：
1、具体质量目标：
1）采用的防水材料、胶粘剂，应符合设计要求的规范；
2）防水层粘结情况，卷材与基层之间应粘贴牢固，表面应平整。
3）卷材粘贴与搭接，卷材的铺贴方法和搭接顺序应符合规定，
其搭接宽度正确，接缝应严密，并不得皱折、翘边，封及收头处理严密，接缝处不得鼓泡，其余鼓泡面积亦不大于防水面积5%.搭接宽度短边为150mm,长边为1mm。
4）卷材防水层严禁有渗漏现象。
5）防水施工质量应符合《公路桥涵施工施工技术规范》（JTJ041
— 25 ）之 20。4.2/3。
2、施工记录和资料归档内容与要求：
工程施工过程中及时收集整理材料出厂合格证，隐检记录等，工程完工后及时存档.认真做好施工纪录，按设计要求，需对基层情况、材料、施工状况及环境条件做出纪录，以备验收归档使用.
2.施工人员准备
为了按时保质保量完成桥面防水施工，项目部安排经验丰富、实力较强的专业施工队伍负责全桥桥面防水的施工，由项目部总工程师负责，安排项目部专业桥梁工程师、专职质检员进行现场监控，并对防水施工人员进行全面技术交底，组织人员学习新的桥梁施工规范、验评标准和监理程序，熟练掌握各个工序的施工操作规程.
岗位责任：
工程负责人：负责该项工程的施工组织和管理；
工程技术：负责施工自检有关资料的收集工程及各道施工程序之间的验收申报；
安全员：负责该项工程防火防毒，及时工作人员的安全教育工作;
生产工人：服从管理，充分发挥技术技能，圆满的保质保量的完成工人任务。
4、技术准备
1）要熟悉图纸，了解掌握卷材施工工艺合理安排材料、机具、人员进场施工.
2）按施工方案和技术规程式对操作者进行技术、安全交底，并下达作业指导书.以保证施工质量达到要求.
3）认真做好材料进场的验收和检验工作、复查材料材质证明及材料进场的储备情况。
4）掌握所用的防水材料的性能及技术指标，对特殊部位进行重点控制.
5）作好防水施工的技术资料和施工过程中的隐检验收记录。
5、材料准备：
1）防水卷材必须有卷材出厂合格证，材质证明书，质量检测报告。本工程使用3.5mm厚道桥用改性沥青防水卷材。材料进场后要按要求检验,合格后，并报监理认可后方可施工.
2）基层清理剂-一用于清理基层.
3）喷灯一一用于烘烤防水卷材粘贴。
4）防水卷材，基层清理剂、汽油等进场后要分类存放。
5）材料性能指标
序号
项目
指标
APP
I
II
1
卷材下表面沥青涂盖层厚
度g/ >
3。5 mm
1.5
2
可溶物含量ag/ >
3。5 mm
24
3
耐热性。c
130
160
无滑动、流淌、滴落
4
低温柔性。C
-15
一10
无裂纹
5
拉力 /N/50mm>
8
4
6
最大拉力时延伸率/%>
40
7
盐
处
理
拉力保持率/%>
90
低温柔性/C
一15
一10
无裂纹
质量增加/%<
1。0
8
渗油性/张数<
1
7、防水施工

7.1.桥面防水层基层要求:
1）基层应坚实平整粗糙、不应有明显的凹凸、尖硬接茬、裂缝、麻面等缺陷，基面平整度与2米靠尺间的空隙不得超过5mm,每米长度不得超过1处。低凹破损处修平，做到基层必须牢固结实。
2）基面阴阳角应做成弧形（r=50mm ）或钝角（折角135°）,以避免防水材料折断造成局部渗水。基层表明要无尖锐角，无明显水渍，其含水率不大于15%,剥离强度（N/mm）2 0。3 ［常温］或者>0.2［气温》35°C］
3）基面的浆皮、浮灰、油污、杂物等应彻底清除干净，
4 ）铺贴防水卷材施工时的基层砼强度应达到设计强度的90%以上，含水率不得大于9%。
7。2。施工方法：
防水卷材施工采用热熔满粘法，卷材必须与基层粘结牢固。
7.3. 施工程序：
基层清理检查一-底涂料涂刷-一底涂料实干后定位、弹基
准线，试铺均匀一一加热卷材滚铺一一辊压、排气压牢一一检查、修理。
7.4. 施工要点：
1）底涂料涂刷应均匀,不漏底，不堆积；涂刷时要均匀一致，切勿反复涂刷；
2 ）防水卷材铺贴应按“先底后高”的顺序进行（顺水搭接方向）；
3）严禁在雨天、雪天及5C气温下施工，雨雪后须待基面晾干后方能施工，五级风以上不得施工；
4）确定卷材铺贴顺序和铺贴方向并在基层上弹线；
5）铺贴卷材，用喷灯烘烤卷材的底面和基层，使卷材表面的沥青溶化，边烘烤，边向前滚卷材，随后滚压使其与基层或与卷材粘结牢固，注意烘烤温度和时间使沥青层呈融熔状态为度，防水卷材长边搭接宽度为1mm,短边为150mm，铺贴双层防水卷材上下卷材的搭接缝应错开1/2 — 1/3幅宽；
6）加热基层及防水卷材时，注意掌握喷灯距离，以3mm左右为宜，待卷材底层熔化时，及时滚铺卷材，边铺边压实；
7）防水层施工应与路面沥青砼（或砼）铺装层的施工日期紧密衔接，以避免防水层受到损坏。
8）细部做法
熔粘端部卷材
将整卷卷材（勿打开）置于铺贴起始端,对准基层上已弹好的粉线,滚展卷材约1m,由一人站在卷材正面将这1m卷材拉起，另一人站在卷材底面（有热熔胶）手持汽油喷灯，慢旋开关、点燃火焰,调呈蓝色,使火焰对卷材与基面交接处同时加热卷材底面与基层面（图一），待卷材底面胶呈熔融状即进行粘铺，再由一人以手持压棍对铺贴的卷材进行排气压实，这样铺到卷材端头剩下约30cm时，将卷材端头翻放在隔热板上（图二），再行烤熔，最后将卷材卷材端部铺牢压实.
卷材端部铺贴示意图
4）大面卷材粘贴
起始端卷材粘牢后，持火焰喷灯的人应站在滚铺前方，对着待铺的整卷卷材，使火焰对准卷材与基层面的夹角（图三），喷灯距卷材及基层面加热处约0。3 — 0.5m，条粘对准卷材两边除去搭接边宽度外150mm宽部位，满粘对准整个卷材底面往复移动烘烤（不得将火焰停留在一处直火烘烤时间过长，否则易产生胎基外露或胎体与改性沥青材料瞬间分离），至卷材底面胶层呈黑色光泽并有微泡（不得产生大量气泡），及时滚推卷材进行粘铺，后随一人进行排气压实施工。
7。5.细部做法：
1）排水：通常做法如下图
2）桥梁中央隔离带防水做法：桥梁中央隔离带防水必须与桥面防水连接成整体，不可断开,保持防水层的整体性，通常做法可参照下图，桥面变形缝防水做法与中央隔离带做法类同。
五质量保证措施
（一）质量目标
本工程的工程质量标准为各分项工程质量达到交通部《公路工程
质量检验评定标准》（JTJ071 — 98 ）的优良等级。总体工程争创北京市优质工程“长城杯”。
（二）保证措施
1、管理措施
（1）实行项目第一管理者质量终身负责制，项目经理与施工队长签订包保责任书。
（2）坚决贯彻“质量第一”的方针，把质量管理工作放在各项工作的首位.
（3）确立质量目标，树立和强化全员的质量意识和观念,充分调动全体职工为实现质量目标的积极性。
（5）严格执行质量检查考核制度和质量奖惩制度，项目经理每月度对项目的质量情况进行一次全面的检查考评，并依据考评结果，对有关人员实施奖惩。
2、质量保证机构
（1）项目部成立以项目经理为组长，总工程师为副组长的质量管理领导小组，建立质量保证体系.开展广泛的群众性的QC小组活动，形成全员管理质量的氛围，确保质量目标，创优目标实现。
附质量保证组织机构图
（2）质检人员配备
工程管理部配备专职质量检查员，对各项目进行质量监督、检查和验收工作，负责对施工过程中出现的不符合项提出纠正、返工、停工等处理意见并强令执行。
各施工作业队设置专职和兼职质检员，归属工程管理部领导.负责本施工队施工质量的检验，做好每天的施工质量记录.
附质量保证体系框图
3、技术措施
(1)施工过程中的质量管理制度
① 、技术交底制度
工程开工前，由技术负责人向全体施工人员进行技术交底，直至操作者手，讲清该项工程的设计要求、技术标准、几何尺寸、定位方法及与其他工程的关系、施工方法及注意事项等，使全体施工人员在彻底明了施工对象的情况下投入施工.
② 、“五不施工”、“三不交接”、“三服从”、“一个坚持”制度
“五不施工”即：未进行技术交底不施工；图纸和技术要求不清楚不施工；测量桩和资料未经换手复核不施工；材料无合格证或试验不合格者不施工；工程不经检查签证不施工。“三不交接”即：无自检记录不交接;未经专业人员验收合格不交接；施工记录不全不交接.
“三服从”即:进度、工作量、计量支付服从工程质量。“一个坚持”即：坚持质量一票否决权。
③ 、工序“三检”制度
“三检”即：自检、互检、交接检.上道工序不合格，不准进入下道工序，确保各道工序的工程质量。
④ 、原材料、成品和半成品进场验收制度
对采购进场的原材料及成品、半成品由质量安全科组织进行验收.参加验收的人员包括质量、技术、物资及使用单位的有关人员。
按验收程序收货后分类保管，做好标记并保管好样品。质量检查记录和试验报告随原材料、成品、半成品管理制度
检查合格，同意进场的原材料、成品和半成品分类、分批堆放，堆放区场地硬化，钢筋存放时下放枕木，上覆盖防水材料。根据型号不同分别摆放并设立标识牌，标明材料来源，是否自检(包括见证)，自检时间，申报情况，拟使用部位以及材料产地、规格、数量。加工的半成品、成品也应按上述要求堆放有序并保护标识.
⑤ 、成品保护：
1. 防水层施工完成后应及时约请有关部门检查验收，验收合格后立即进行成品保护；
2. 已完成的防水层上，严禁车辆、行人穿行,禁止仃置机械及堆放杂物；
3. 防水层应设专人看护，并设置标志、护栏；
4. 防水层施工完成后，应及早摊铺沥青砼面层，其间隔时间不应超过5天,但也不可过早必须保证防水层的养护期，卷材宜为8小时，涂料宜为24-72小时（视情况而定）。
⑵、施工过程控制
① 、技术交底
进行技术交底的目的是把设计对施工的要求、施工方案及技术措施传达到基层单位的每个具体操作者.采取逐级交底制度.
② 、施工操作的质量保证
施工操作者是工程质量的直接责任者。施工操作者必须具有相应的操作技能，特别是重点部位工程以及专业技术工种，必须做到考核持证上岗。
整个施工操作过程中，贯彻工前有交底、工中有检查、工后有验收的“三工”一条龙操作管理方法.做到施工操作程序化、标准化、规范化，确保工程质量.
③ 、认真贯彻ISO91《质量体系、生产、安装和服务的质量保证模式》标准，并按质量体系文件规定运作。
10
④ 、加强各级人员的技术培训，提高操作技能、管理职能及质量管理水平。
⑤ 、正确处理进度与质量关系。进度与质量是对立统一的，没有质量就没有进度，进度必须服从对于质量.
⑥ 、为本工程配备先进的检测设备,改进检测手段，使检测操作及时、准确、科学、可靠。
3、完善监控措施
在施工过程中，对影响产品质量每一个环节进行有效的监控.主要侧重四个方面：即材料、工艺要求、生产过程质量、工程验收质量。
(1)、工程材料性能的监控
① 、工程材料技术性能的监控
② 、各项外购材料有齐全的出厂资料。
③ 、对各种材料进行复核实验，技术指标不符合要求的材料，立即更换。
④ 、施工过程中，对主要材料及时进行抽检，如技术标准不符合要求，停止使用。
⑵、混合材料配合比的监控
① 、根据设计要求，认真进行配合比实验，求得最佳配合比。
对各种固体材料的含水量进行测定，进一步调整各种材料的重量配合比例，使各种材料的实际重量与最佳配合比一致。
② 、严格按配合比的要求，采取科学的计量方法投料，确保各种材料的比例符合最佳配比要求。
(3) 、工艺要求的监控
① 、各工序的施工工艺须严格按照规范规定的要求进行操作。
② 、各道工序严格按最佳工艺参数施工。
11
③ 、对难度较大，技术性强的操作，组织工前示范和专门讲解，以便使所有参与施工的人员掌握要领。
④ 、加强工人的培训和考核工作，实行持证上岗。
⑤ 、严格执行岗位责任制，坚持标准化作业。
⑷、生产过程质量的监控
① 、监控方法。工艺过程质量监控主要是通过施工的全面“跟踪检测”来实现，具体作法采取“跟检”、“复检”和“抽检”三种方式。
② 、检测频度和标准按规范规定的要求进行。
③ 、监控手段。工艺过程质量控制的基本手段:一是试验,对物理力学指标进行监控；二是测量，对位置、高程和几何尺寸进行监控.
六、雨季施工措施
根据本地区气候条件合理安排桥面防水工程施工。掌握气象资料，与当地气象台站保持长期固定联系，定期获得天气变化资料.保证施工区和生活区排水系统的畅通。
1、项目经理部成立防洪防汛领导小组，并成立义务抢险队。
2、保持与气象、水文部门的联系、获取准确、及时的气象、水文资料，为工程建设和防洪防汛提供可靠依据.
3、做好雨季排水系统，永临结合，保证畅通。流水不排入农田、耕地，不污染自然水源和引起淤积或冲刷。
4、现场物资和设备分门别类堆放，并采取适当的防雨措施，以防受潮和水毁。
5、配置必要的防洪、防汛物资，如足够数量的编制袋、草袋、砂土、木桩等，有洪水时，抢险队分工负责，组织疏散和物资材料、
12
设备转移，把损失减少到最低程度.
七安全保证措施
（一）安全目标
杜绝重大安全责任事故发生及十万元以上财产损失，做到“四无、二控、三消灭”。“四无”即无因公死亡事故、无交通死亡事故、无火灾、无受压容器及锅炉爆炸事故；“二控”即年重伤率控制在0。06%以内，年轻伤率控制在1。2%以内；“三消灭”即消灭违章指挥、消灭违章作业、消灭惯性事故.
（二）安全生产方针
在施工过程中，我们将严格按照国家《建设工程施工安全管理条例》及《北京市建设工程施工现场安全防护标准》，结合本工程安全事故易发点，制定可靠的安全防护措施及紧急预案。施工中始终贯彻“预防为主，安全第一”的方针，对施工全过程实施有计划、系统化的安全生产管理，树立全员安全意识，为确保施工期间的人身、设备及环境安全提供可靠保障.
（三）安全管理机构设置及人员配备
项目经理部成立安全工作领导小组，项目经理负责日常的安全工作。配专职安全工程师，各工程队配专职安全员，工班设兼职安全员。
（四）安全保证措施
1、施工现场的布置要符合安全规定，施工现场的防护设施，安全标志及警告牌不得擅自拆动，需要拆动的需经工地负责人同意。
2、施工现场需有交通指示标志，危险地区要悬挂“危险”或“禁止通行”牌，夜间需设红灯示警。
4、现场施工用电按技术规程安装和架设，配电箱、电闸箱应坚固完整，防雨防水，箱门锁紧并喷深红色“电”字或危险标志，盘面布
13置应符合规定，箱内元件不破损，禁止在箱内放置杂物。
5、各类电焊机的机壳良好并有接地保护，机上应防雨罩。焊工不得擅自拆卸，一次电源线长度不得超过3米，不得使用破损的焊钳，并采取可靠的绝缘保护。
6、移动式设备和手持电动工具，电缆线绝缘必须良好。
7、非专业电气工作人员严禁乱动电气设备.
8、乙炔瓶与明火的距离不得小于10米，两种气瓶应保持一定距离，不许用油手套、油扳手接触气瓶。
9、作业电工必须穿绝缘鞋。
10、作好场内外安全防火工作，严禁在工地点火或吸烟。
11、喷灯操作时应注意风向，防止下风操作人员受伤，五级以上大风和阴雨天气不得施工。
12、喷灯灌注汽油时要选择避风安全的地方。
13、现场消防，每天操作要开具安全用火证，并设专人负责，所有操作点要具备足够的消防器材。
八、环境保护措施
环境保护目标:保护生态环境，维持生态平衡，美化周边环境，控制水土流失。
1、严格贯彻执行《中华人民共和国环境保护法》，认真遵守国家和地方政府有关环境保护方面的政策、法规和制度.并结合本工程特点及业主有关办法和要求，将环保意识和措施贯彻于整个施工过程之中。使施工环保一直处于有序状态。
2、大力开展环境保护工作教育，增强全体职工的环境保护意识。
3、把环境保护工作纳入施工管理的重要内容，把环境保护同施
14工生产有机地结合起来，同文明施工结合起来，项目经理部由一名项目副经理主抓环境保护和文明施工，下设环保监督员，负责环境保护监察工作。
4、施工过程中，废水按指定地点排放，废油和有机液体集中存放，经特殊处理后再排放，不随意排放废水、废油、废碴，避免环境污染。生活垃圾及时清理。
5、按有关部门要求在河道内取土、弃土，保护河堤，将施工取土、弃土与河道治理结合起来。
6、采取有效的防护措施，控制施工现场的粉尘、废气、噪音对周围环境的污染和危害，保管好各种有毒物，运输道路经常洒水，尽量不在夜间进行有噪声作业。
7、工程完工后，及时拆除施工临时措施，清除施工区的施工废弃物，并按照监理工程师批准的环保措施完成环境恢复.
8、现场施工应保证不污染工地施工环境，对工地泥制品应采取保护措施。
9、施工完毕后，现场应清扫干净，无垃圾、下角料等杂物。
附环境保证体系图
九、文明施工制度
文明施工是保持施工场地清洁、卫生，施工组织科学，施工程序合理的一种施工活动。工地的文明施工水平是工程各项管理工作水平的综合体现。
（一）现场场容管理
1、工地入处必须设立明显的标牌，标明工程名称，施工单位和
工程负责人姓名等内容。
15
2、建立文明施工责任制，划分区域，明确管理负责人，实行挂牌制，做到现场清洁整齐。
3、施工现场场地平整，道路坚实畅通,有排水措施，基础施工完后要及时回填平整，清除积土。
4、现场施工水电要有专人管理，不得有长流水、长明灯.
5、工人操作地点和周围必须清洁整齐，做到活完脚下清，工完场地清。
6、要有严格的成品保护措施，严禁在场区大小便。
7、施工场区不准乱堆乱放垃圾及余物。应在适当地点设置临时堆放点，定期外运.运送途中不得遗撒.
8、场区采取必要的围护和遮挡措施，并保持外观整洁。
9、针对施工现场情况设置宣传标语和黑板报，并适时更换内容，切实起到表扬先进、促进后进的作用。
（二）现场机械管理
1、现场固定存放机械设备，保持机身及周围环境的清洁，机械的标记、编号明显，安全装置可靠。
2、清洗机械排出的污水要有排放措施，不得随意流淌。
