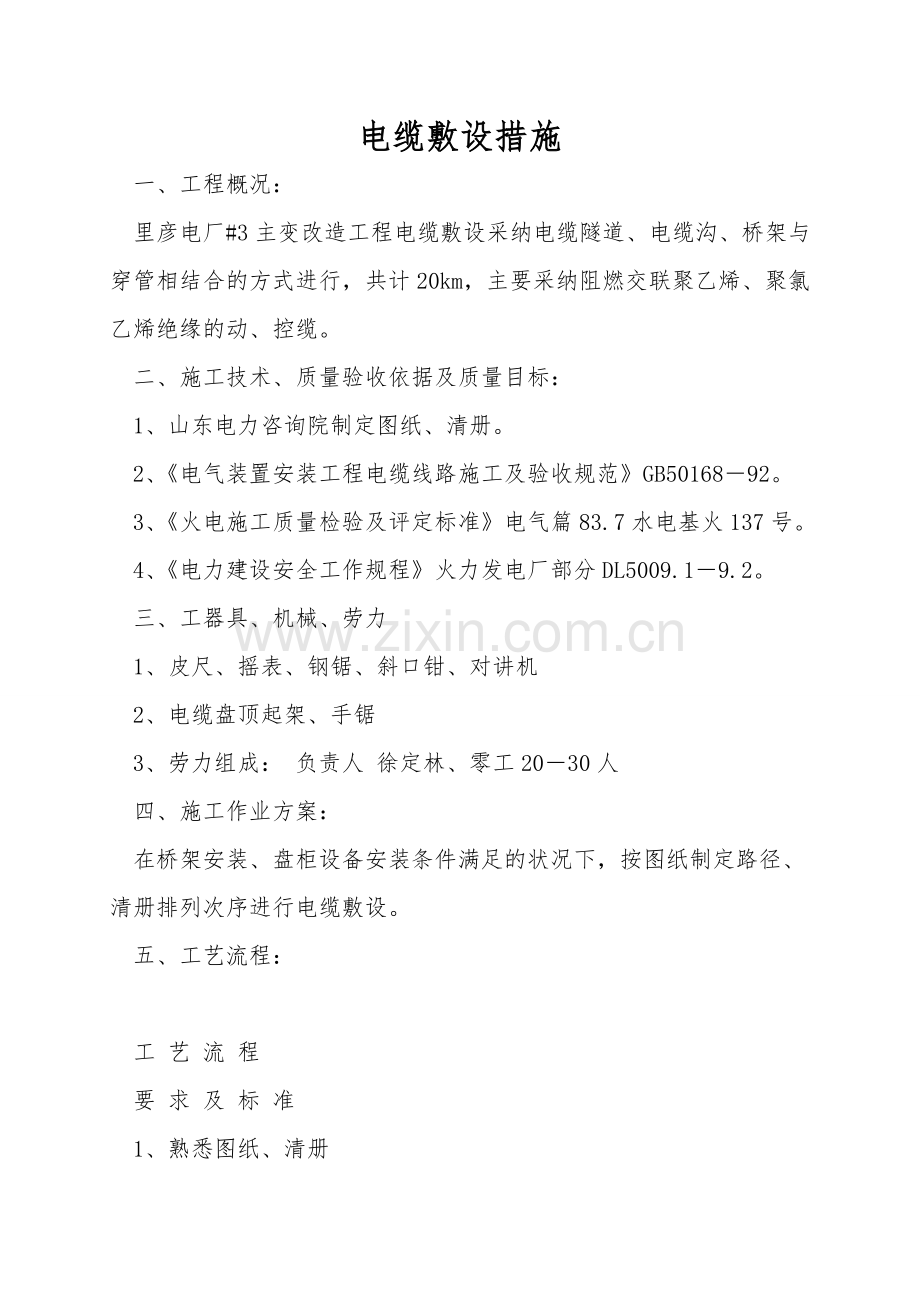

电缆敷设措施
一、工程概况：
里彦电厂#3主变改造工程电缆敷设采纳电缆隧道、电缆沟、桥架与穿管相结合的方式进行，共计20km，主要采纳阻燃交联聚乙烯、聚氯乙烯绝缘的动、控缆。
二、施工技术、质量验收依据及质量目标：
1、山东电力咨询院制定图纸、清册。
2、《电气装置安装工程电缆线路施工及验收规范》GB50168－92。
3、《火电施工质量检验及评定标准》电气篇83.7水电基火137号。
4、《电力建设安全工作规程》火力发电厂部分DL5009.1－9.2。
三、工器具、机械、劳力
1、皮尺、摇表、钢锯、斜口钳、对讲机
2、电缆盘顶起架、手锯
3、劳力组成： 负责人 徐定林、零工20－30人
四、施工作业方案：
在桥架安装、盘柜设备安装条件满足的状况下，按图纸制定路径、清册排列次序进行电缆敷设。
五、工艺流程：

工 艺 流 程
要 求 及 标 准
1、熟悉图纸、清册

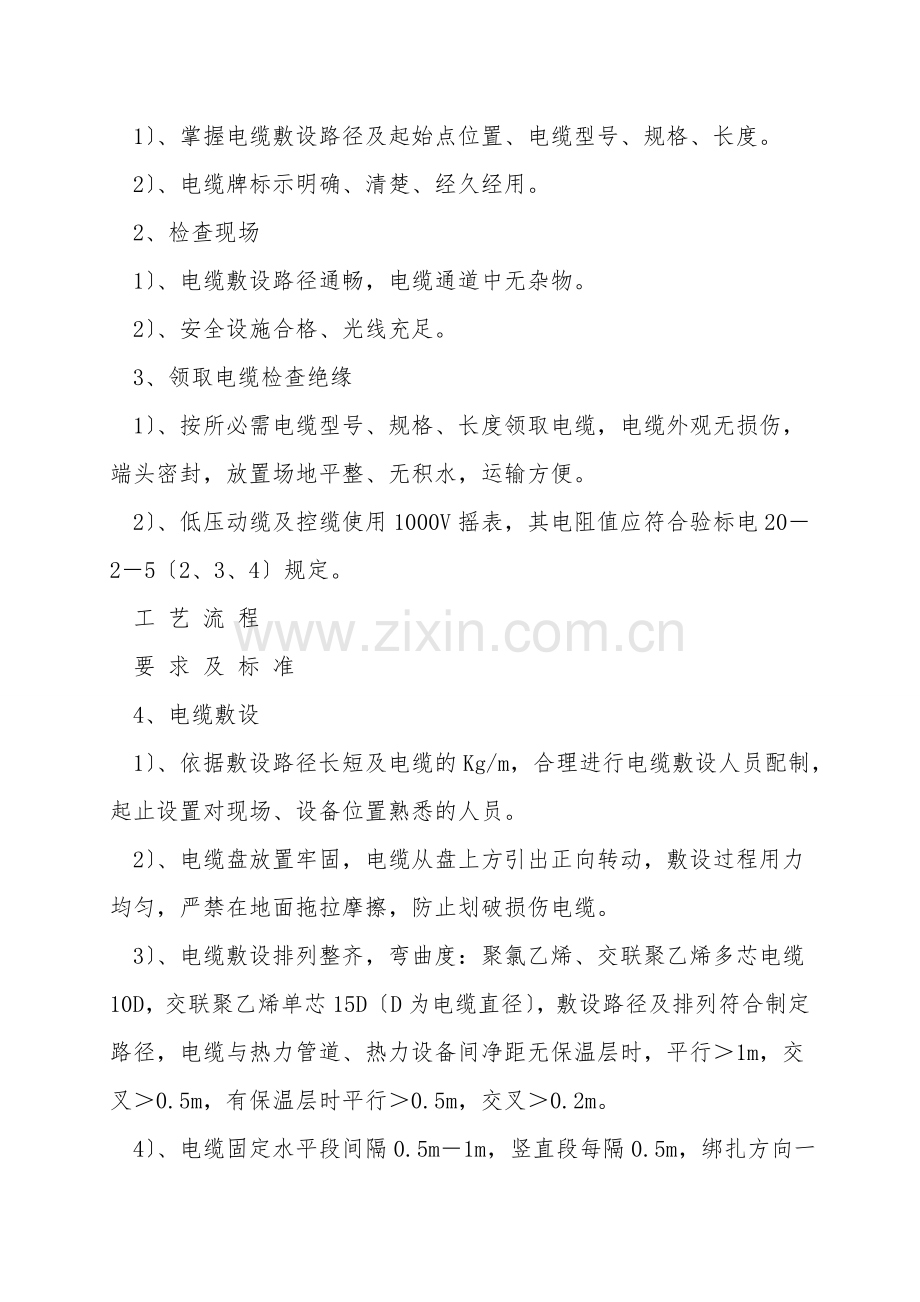

1〕、掌握电缆敷设路径及起始点位置、电缆型号、规格、长度。
2〕、电缆牌标示明确、清楚、经久经用。
2、检查现场
1〕、电缆敷设路径通畅，电缆通道中无杂物。
2〕、安全设施合格、光线充足。
3、领取电缆检查绝缘
1〕、按所必需电缆型号、规格、长度领取电缆，电缆外观无损伤，端头密封，放置场地平整、无积水，运输方便。
2〕、低压动缆及控缆使用1000V摇表，其电阻值应符合验标电20－2－5〔2、3、4〕规定。
工 艺 流 程
要 求 及 标 准
4、电缆敷设
1〕、依据敷设路径长短及电缆的Kg/m，合理进行电缆敷设人员配制，起止设置对现场、设备位置熟悉的人员。
2〕、电缆盘放置牢固，电缆从盘上方引出正向转动，敷设过程用力均匀，严禁在地面拖拉摩擦，防止划破损伤电缆。
3〕、电缆敷设排列整齐，弯曲度：聚氯乙烯、交联聚乙烯多芯电缆10D，交联聚乙烯单芯15D〔D为电缆直径〕，敷设路径及排列符合制定路径，电缆与热力管道、热力设备间净距无保温层时，平行＞1m，交叉＞0.5m，有保温层时平行＞0.5m，交叉＞0.2m。
4〕、电缆固定水平段间隔0.5m－1m，竖直段每隔0.5m，绑扎方向一致，交流单芯电缆应组成紧贴的正三角形排列，其夹具不能构成闭合的磁路。
5〕、电缆敷设切割余度不超过1m，切割后的高压电缆应进行端部密封，电缆穿管时应避免护层损伤。
5、敷设后检查
1〕、电缆外观无损伤，电缆排列整齐、一致、美观少交叉。
2〕、电缆沟、竖井、建筑物出入口处封闭合格。
3〕、电缆防火封堵密实，封堵点符合制定要求。
六、施工注意事项
 1、按敷设清册及制定电缆严格分层放置。
 2、电缆接头及时处理并做好记录。
 3、电缆敷设排列整齐、美观、弯曲一致。
 4、及时清理现场遗留物，保持现场清洁。
 5、与设备连接处的电缆按制定要求穿软管，接口处过渡圆滑美观。
 6、电缆与热力管道、热力设备间净距无保温层时，平行＞1m，交叉＞0.5m，有保温层时平行＞0.5m，交叉＞0.2m。
