施工现场临时用电三级配电二级漏电保护 配电箱开关箱设置和施工要求
1。三级配电二级漏保总体要求
★ 施工现场配电系统应采用三级配电、二级漏电保护系统；
★用电设备必须有各自专用的开关箱；
★ 漏电保护器参数应匹配并灵敏可靠；
★ 总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与 用电设备的距离应符合规范要求；
三级配电、二级漏电保护系统参考图例
2。总配电箱设置
★ 箱体结构、箱内电器设置及使用应符合规范要求.
★ 配电箱、开关箱电器可靠、完好，进出线整齐。
设置要求：
1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱； 总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对 集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的 固定式用电设备的水平距离不宜超过3m。(JGJ46 - 25第8。1.2条)

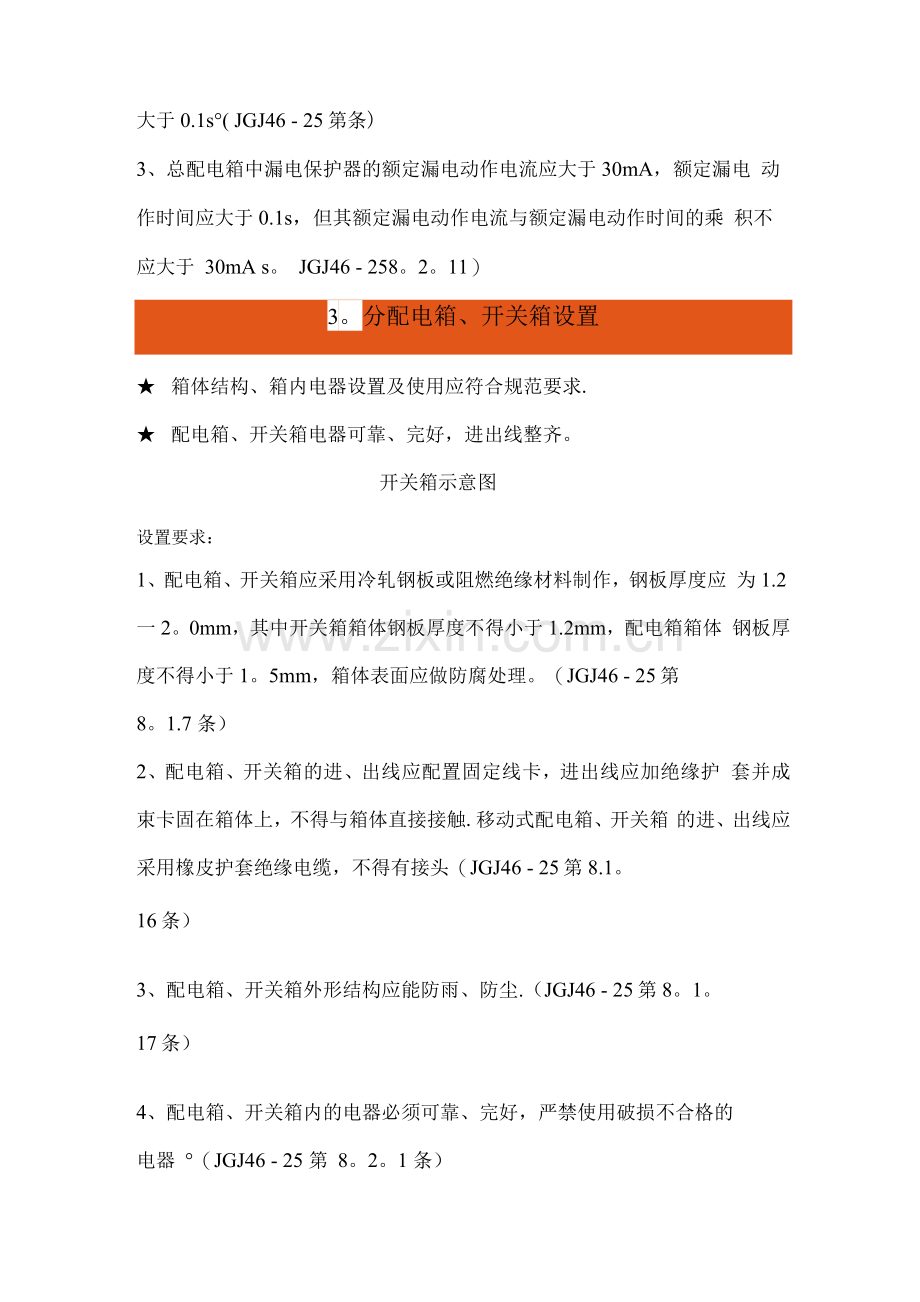

2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电 动作时间不应大于0。食；使用于潮湿和有腐蚀介质场所的漏电保护器 应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作 时间不应大于0.1s°( JGJ46 - 25第条)
3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电 动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘 积不应大于 30mA s。 JGJ46 - 258。2。11）
3。分配电箱、开关箱设置
★ 箱体结构、箱内电器设置及使用应符合规范要求.
★ 配电箱、开关箱电器可靠、完好，进出线整齐。
开关箱示意图
设置要求：
1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应 为1.2一2。0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体 钢板厚度不得小于1。5mm，箱体表面应做防腐处理。（JGJ46 - 25第
8。1.7 条）
2、配电箱、开关箱的进、出线应配置固定线卡，进出线应加绝缘护 套并成束卡固在箱体上，不得与箱体直接接触.移动式配电箱、开关箱 的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46 - 25第8.1。
16条）
3、配电箱、开关箱外形结构应能防雨、防尘.（JGJ46 - 25第8。1。
17条）
4、配电箱、开关箱内的电器必须可靠、完好，严禁使用破损不合格的
电器 °（JGJ46 - 25 第 8。2。1 条）
5、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、 过载、漏电保护功能o （JGJ46 - 25第条）
6、当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关 以及总断路器、分路断路器或总熔断器、分路熔断器。当所设总漏电保 护器同时具备短路过载漏电保护功能的漏电断路器时，可不设总断路器 或总熔断器.（JGJ46 - 25第8.2。2条）
7、当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离 开关以及总断路器、分路断路器或总熔断器、分路熔断器。当分路所设 漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可 不设分路断路器或分路熔断器°（JGJ46 - 25第8。2.2条）
8、熔断器应选用具有可靠灭弧分断功能的产品°（JGJ46 - 25第8。
2。2 条）
9、总开关电器的额定值、动作整定值应与分路开关电器的额定值、动 作整定值相适应°（JGJ46 - 25第8。2。2条）
10、总配电箱应装设电压表、总电流表、电度表及其他需要的仪表.装 设电流互感器时，其二次回路必须与保护零线有一个连接点，且严禁断 开电路.（JGJ46 - 25第8。2.3条）11、分配电箱应装设总隔离开关、 分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。其 设置和选择应符合前面总配电箱的要求（JGJ46 - 25第8。2.4条）
12、开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。
（JGJ46 - 25 第 8。2。5 条）
13、配电箱、开关箱的电源进线端严禁采用插头和插座活动连接。（JGJ46 - 25 第 8。2。15 条）
14、对配电箱，开关箱进行定期检查、维修时，必须将其前一级相应的
电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，
严禁带电作业.（JGJ46 - 25第条）
4. 其他安装注意事项
隔离开关箱设置要求：
隔离开关应设置于电源进线端，应采用分断时具有可见分断点，并能同
时断开电源所有极的隔离电器。如采用分断时具有可见分断点的断路
器，可不另设隔离开关°（JGJ46 - 25第8。2.2条）
★配电箱必须分设工作零线零线端子板的设置及连接应符合规范要 求。
设置要求：
配电箱的电器安装板上必须设N线端子和PE线端子板。N线端子板必须 与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电器连 接。
进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连 接.（JGJ46 - 25 第 8.1.11 条）
★ 箱体安装位置、高度及周边通道应符合规范要求。
设置要求：
1、配电箱、开关箱应装设在干燥通风及常温场所.（JGJ46 - 25第8。
1.5 条）
2、配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆 放任何妨碍操作、维修的物品；不得有灌木杂草。（JGJ46 - 25第8.1。
6条）
3、配电箱、开关箱应装设端正、牢固；固定式配电箱、开关箱的中心 点与地面的垂直距离应为1O4~1O 6m;移动式配电箱、开关箱应装设在 坚固的支架上，其中心点与地面的垂直距离宜为0。8〜1.6m.（JGJ46
- 25 第 8。1.8 条）
★ 箱体应设置系统接线图和分路标记；
★箱体应设有门、锁及防雨措施.
设置要求：
1、配电箱、开关箱应有名称、用途、分路标记及系统接线图.（JGJ46-
25 第 8.3. 1 条）
2、配电箱、开关箱箱门应配锁，并应由专人负责°（JGJ46 - 25第
8.3。2）
