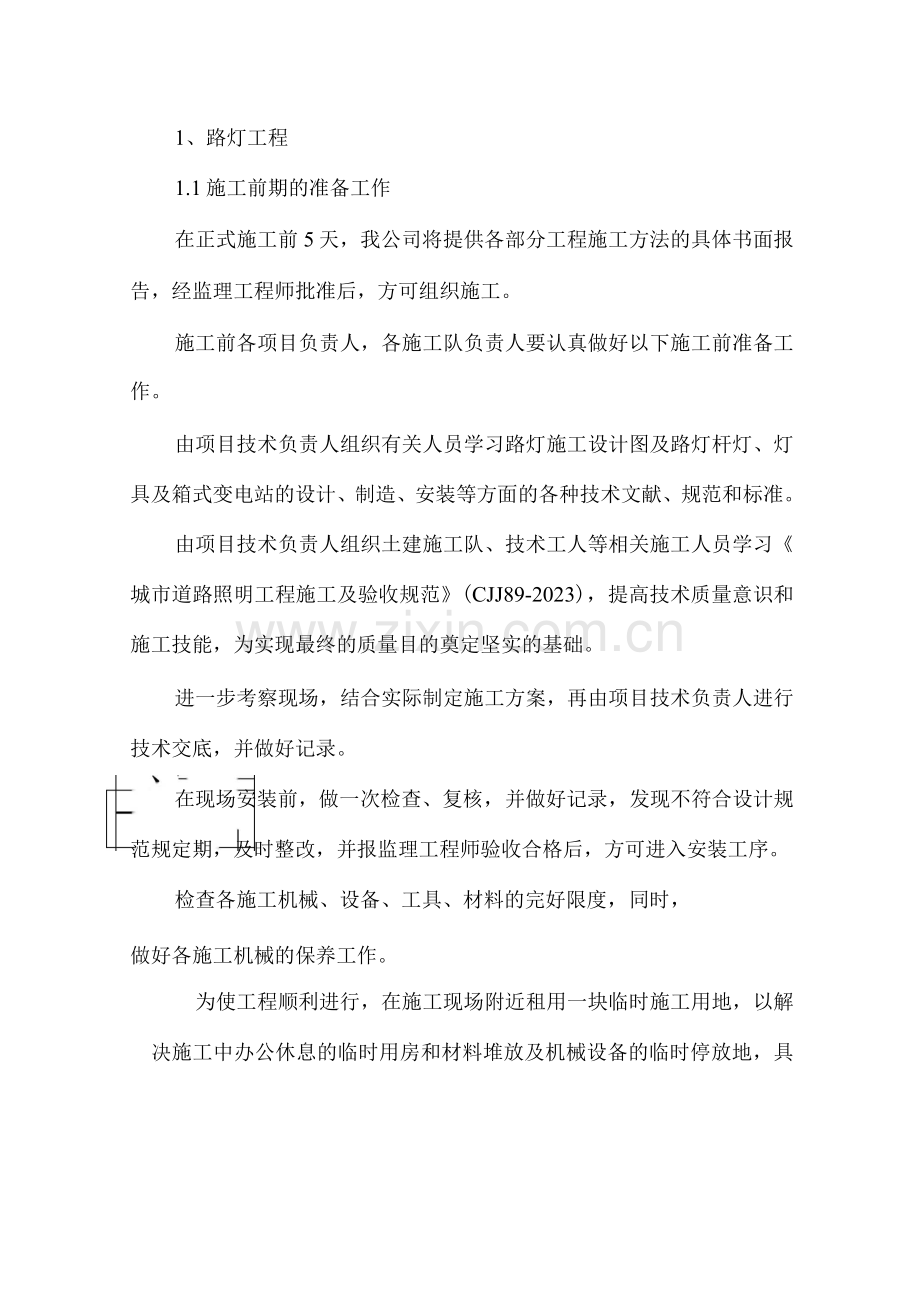

1、路灯工程
1.1施工前期的准备工作
在正式施工前5天，我公司将提供各部分工程施工方法的具体书面报告，经监理工程师批准后，方可组织施工。
施工前各项目负责人，各施工队负责人要认真做好以下施工前准备工作。
由项目技术负责人组织有关人员学习路灯施工设计图及路灯杆灯、灯具及箱式变电站的设计、制造、安装等方面的各种技术文献、规范和标准。
由项目技术负责人组织土建施工队、技术工人等相关施工人员学习《城市道路照明工程施工及验收规范》(CJJ89-2023)，提高技术质量意识和施工技能，为实现最终的质量目的奠定坚实的基础。
进一步考察现场，结合实际制定施工方案，再由项目技术负责人进行技术交底，并做好记录。
在现场安装前，做一次检查、复核，并做好记录，发现不符合设计规范规定期，及时整改，并报监理工程师验收合格后，方可进入安装工序。
检查各施工机械、设备、工具、材料的完好限度，同时，
做好各施工机械的保养工作。
为使工程顺利进行，在施工现场附近租用一块临时施工用地，以解决施工中办公休息的临时用房和材料堆放及机械设备的临时停放地，具体参见临时用地计划表。
1.2施工顺序
照明安装施工顺序框图
前期准备、
路灯
路灯
电缆敷设
路灯配电
灯杆
灯杆
安装
安装
灯具安装
安装
灯具安装
接线
各种技术
数据测试
运营调试
土建施工
1.3 土建施工
电缆沟槽的开挖应使护管管顶距路面不小于50cm。
电缆护管回填土用软土，其厚度超过管顶不小于10cm。
过街线路预埋采用G80及G1镀锌钢管，覆土深度大于0.7m，并用C20混凝土包封。
塑料管敷设应按图施工，管内无杂物，在灯杆基础留头为20cm。
箱式变电站基础，其尺寸应符合设计规定，砖体应采用墙砖混结构。
箱变基础表面应用水泥浆砂贴面，基础在同一水平面上。
灯杆基础开挖尺寸必须与设计相符，基础混凝土强度不低于C25,且基础浇制基本水平，浇制钢筋混凝土基础前必须排除坑内积水。
法兰盘的顶端在人行道上应和人行道持平，灯杆基础在纵向上应在一条直线上。
接线井尺寸应照图施工，内设排水装置，接线井框盖应和井内红砖紧密相接。
井内管道排列有序，管道露头不大于5cm，井内无杂物；
井内粉刷且平整。
1.4电缆敷设
1.4. 1电缆敷设前，检查并保证电缆管道畅通。金属部分的防腐层完整。检查电缆的出厂检查是否合格，芯线颜色是否对的，并检查其型号、规格是否与施工图的规定相同，有无损伤、压扁等缺陷，还需要复查其绝缘强度。电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。合理安排每根电缆的长度，减少电缆接头。在带电区域内敷设电缆，还应有可靠的安全措施。
电缆敷设前应检查沟槽深度和宽度是否符合施工图规定。护管的内径是否符合设计规定，管内有无毛刺，管有无刀刃等。
电缆敷设时，拉出的电缆不能和地面或支架发生磨擦，应放在小滚轮上拖着走；排列整齐，不能交叉，按有关标准加以固定，并设立标志牌子。电缆在终端头与接头附近应留有备用长度。回填土应分层夯实。
在电缆的终端和中间接头附近，要预留1至1.5米的余缆。
电缆头制作时，不得损伤芯线，包扎紧密，连接可靠。
按设计图接线，达成三相平衡；保护零线与灯杆接牢，保证灯杆的电气安全防护。
1.5路灯安装
灯泡安装：相线接在中心触点端子上，零线接在螺纹的
端子上；灯头的绝缘外壳无损伤，不漏电。
镇流器安装：镇流器固定牢固，外壳无渗水和锈蚀现象，接线柱瓷头完好、无开裂，接线端子上线头弯曲方向为顺时针方向，并用垫圈压紧，镇流器固定螺栓无锈蚀现象。
灯臂安装：灯臂安装与道路纵向垂直，固定牢固，灯臂安装高度与设计基本一致，灯臂的仰角基本一致。
灯具安装：灯具纵向中心线和灯臂和中心线一致，灯具横向中心线和地面平行，灯具安装高度、仰角一致，排列整齐。
接地（接零）保护：金属灯杆均有接地（接零）保护措施，接地线端子固定牢固，接地（接零）导线截面选用对的，固定螺栓无锈蚀现象，灯杆接地电阻小于或等于10欧姆。
1.6电器设备安装、调试
检测电器设备及其支架安装，规定牢固、端正，位置对的;箱式变的零部件完整齐全，接线规整、无损伤。正常通电情况下无过热现象，重要电器部件均有接地（接零）措施，电器绝缘大于规定标准。
对路灯及箱式变的接地系统及单灯送电测试等项目进行分项单独调试，并做好记录。
对系统进行整体调试，如测试三相回路中是否存在不平衡
现象、接触器、空气开关等电器是否灵敏可靠等等。
所有测试均请监理工程师参与并及时提供有关测试资料。
