2023年互换性题库简答题.docx

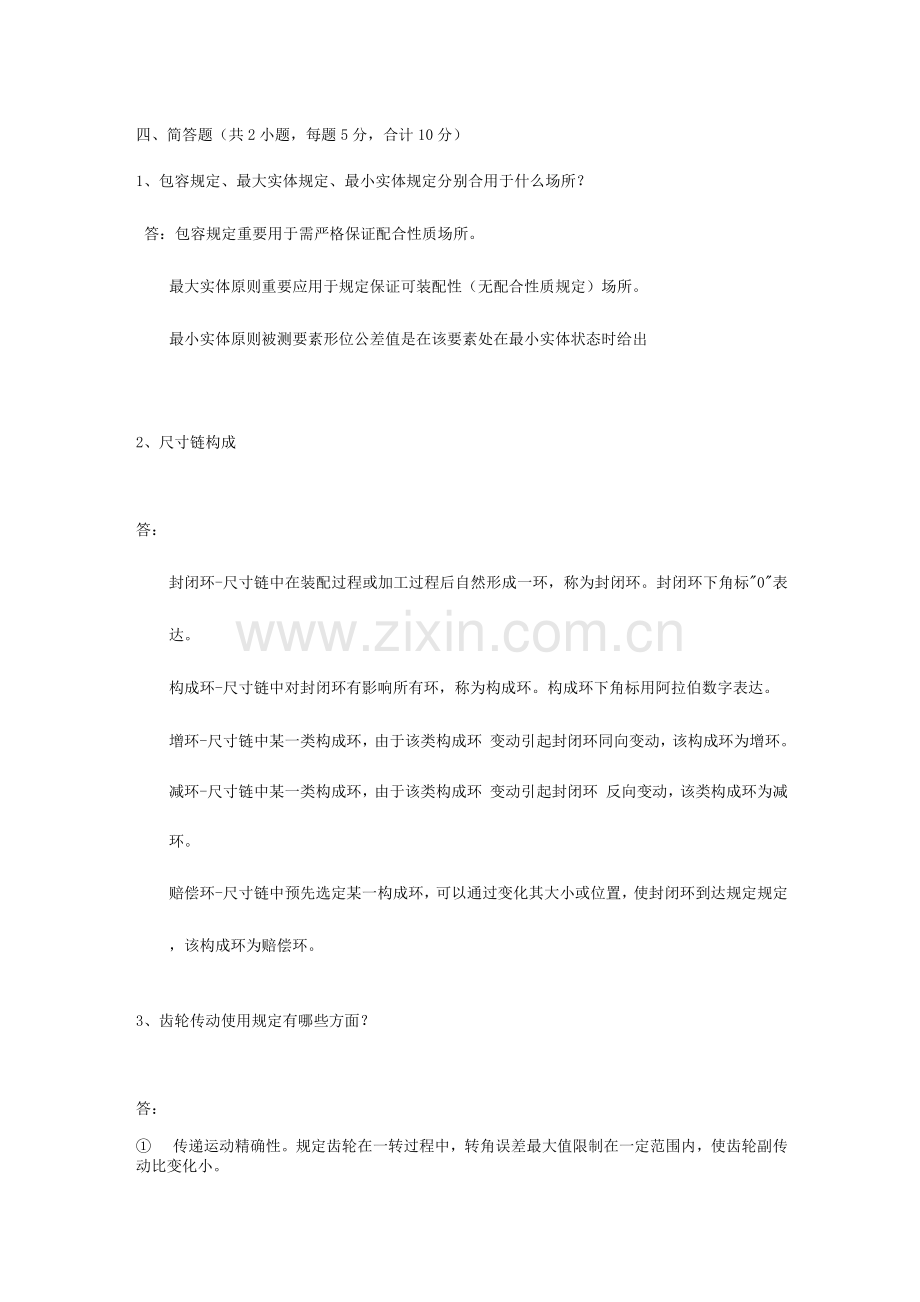

四、简答题（共2小题，每题5分，合计10分）
1、包容规定、最大实体规定、最小实体规定分别合用于什么场所？
答：包容规定重要用于需严格保证配合性质场所。
最大实体原则重要应用于规定保证可装配性（无配合性质规定）场所。
最小实体原则被测要素形位公差值是在该要素处在最小实体状态时给出
2、尺寸链构成
答：
封闭环-尺寸链中在装配过程或加工过程后自然形成一环，称为封闭环。封闭环下角标"0"表达。
构成环-尺寸链中对封闭环有影响所有环，称为构成环。构成环下角标用阿拉伯数字表达。
增环-尺寸链中某一类构成环，由于该类构成环 变动引起封闭环同向变动，该构成环为增环。
减环-尺寸链中某一类构成环，由于该类构成环 变动引起封闭环 反向变动，该类构成环为减环。
赔偿环-尺寸链中预先选定某一构成环，可以通过变化其大小或位置，使封闭环到达规定规定，该构成环为赔偿环。
3、齿轮传动使用规定有哪些方面？
答：

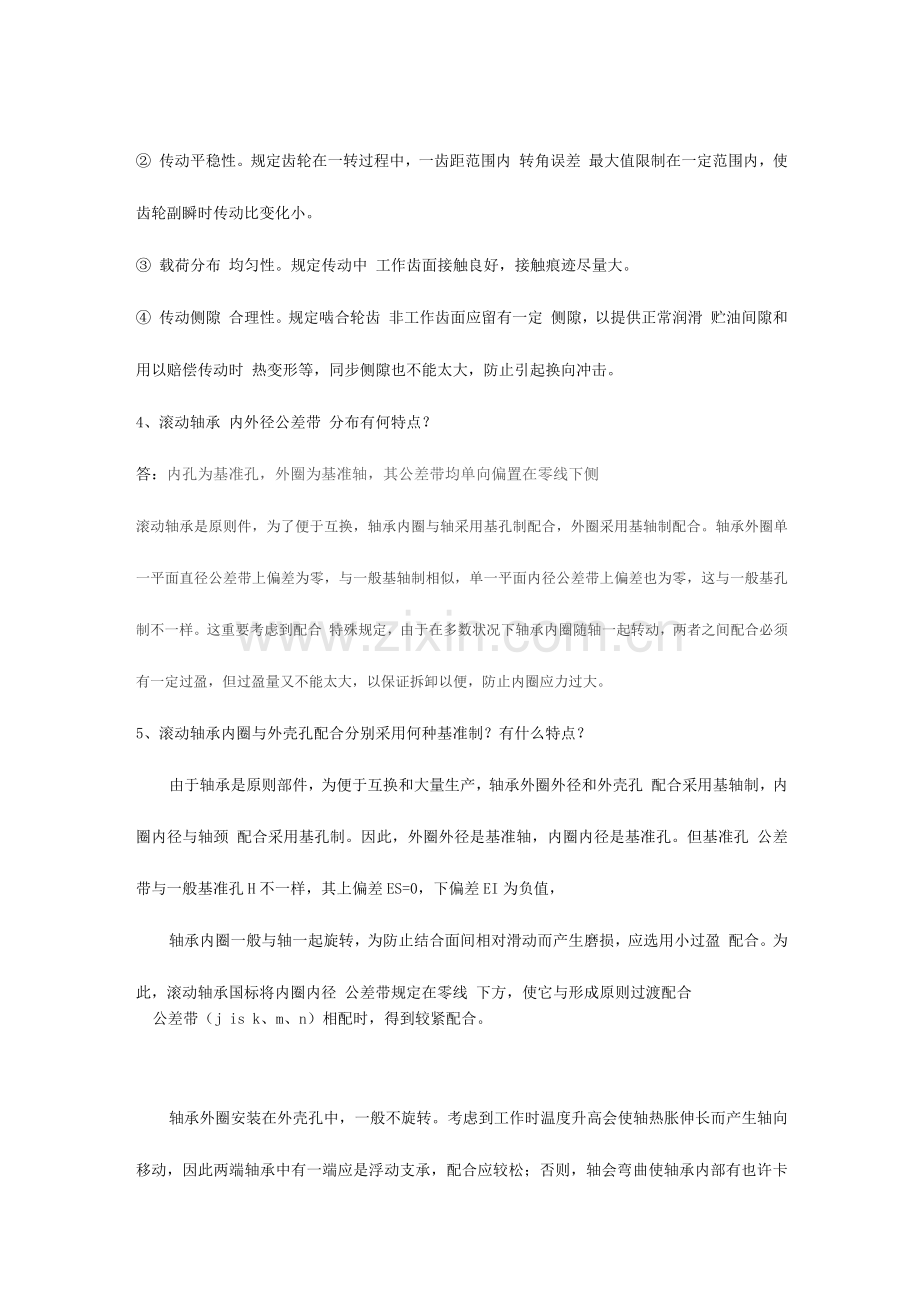

① 传递运动精确性。规定齿轮在一转过程中，转角误差最大值限制在一定范围内，使齿轮副传动比变化小。
② 传动平稳性。规定齿轮在一转过程中，一齿距范围内 转角误差 最大值限制在一定范围内，使齿轮副瞬时传动比变化小。
③ 载荷分布 均匀性。规定传动中 工作齿面接触良好，接触痕迹尽量大。
④ 传动侧隙 合理性。规定啮合轮齿 非工作齿面应留有一定 侧隙，以提供正常润滑 贮油间隙和用以赔偿传动时 热变形等，同步侧隙也不能太大，防止引起换向冲击。
4、滚动轴承 内外径公差带 分布有何特点？
答：内孔为基准孔，外圈为基准轴，其公差带均单向偏置在零线下侧
滚动轴承是原则件，为了便于互换，轴承内圈与轴采用基孔制配合，外圈采用基轴制配合。轴承外圈单一平面直径公差带上偏差为零，与一般基轴制相似，单一平面内径公差带上偏差也为零，这与一般基孔制不一样。这重要考虑到配合 特殊规定，由于在多数状况下轴承内圈随轴一起转动，两者之间配合必须有一定过盈，但过盈量又不能太大，以保证拆卸以便，防止内圈应力过大。
5、滚动轴承内圈与外壳孔配合分别采用何种基准制？有什么特点？
由于轴承是原则部件，为便于互换和大量生产，轴承外圈外径和外壳孔 配合采用基轴制，内圈内径与轴颈 配合采用基孔制。因此，外圈外径是基准轴，内圈内径是基准孔。但基准孔 公差带与一般基准孔H不一样，其上偏差ES=0，下偏差EI为负值，
轴承内圈一般与轴一起旋转，为防止结合面间相对滑动而产生磨损，应选用小过盈 配合。为此，滚动轴承国标将内圈内径 公差带规定在零线 下方，使它与形成原则过渡配合
公差带（j is k、m、n）相配时，得到较紧配合。
轴承外圈安装在外壳孔中，一般不旋转。考虑到工作时温度升高会使轴热胀伸长而产生轴向移动，因此两端轴承中有一端应是浮动支承，配合应较松；否则，轴会弯曲使轴承内部有也许卡死。为此，原则将外圈外径公差带规定在零线 下方，它与基本偏差h 公差带位置相似，但公差值是根据轴承尤其需要，依其公差等级另行规定。
6、何谓最大、？
答：最大实体尺寸是孔或轴在尺寸范围内，具有材料量最多时状态尺寸。它是孔最小极限尺寸和轴最大极限最小实体尺寸尺寸统称。它是设计时候就确定。
最小实体尺寸是孔或轴在尺寸范围内，具有材料量至少时 状态尺寸。它是孔 最大极限尺寸和轴最小极限尺寸统称。它是设计时候就确定。
7、简述偏差和公差 区别简述
尺寸公差，容许尺寸变动量称为尺寸公差，简称公差.公差等于最大极限尺寸与最小极限尺寸代数差绝对值;或等于上偏差与下偏差代数差绝对值.用于确定公差带大小。
基本偏差是指用以确定公差带相对于零线位置上偏差或下偏差，一般是指靠近零线那个偏差.
尺寸链构成与各环鉴别
8、解释代号 M20F2-5H6H/ 5g6g
9、矩形花键 重要参数有哪些？定心方式有哪几种？哪种方式最常用？为何？
答：矩形花键 重要参数有：大径D小径d键宽和键槽宽B
定心方式有三种：按大径。定心、按小径d定心、按键宽日定心小径d定心最常见，由于花键结合面 硬度规定较高，需淬火处理，为了保证定心表面 尺寸精度和形状精度，淬火后需进行磨削加工。从加工工艺性看，小径便于用磨削措施进行精加工，因此，国标规定采用小径d定心，对定心小径d采用较小 公差等级。
10、偏差和公差区别
答：偏差是从零线起计算，是指相对于基本尺寸偏离量，从数值上看，偏差可认为正值、负值、或零；而公差是容许尺寸 变化量，代表加工精度规定，由于加工误差不可防止，故公差值不能为零。从作用上看，极限偏差用于限制实际偏差，它代表公差带 位置，影响配合松紧;而公差用于限制尺寸误差，它代表公差带 大小，影响配合精度。从工艺上看，偏差取决于机床调整，而公差反应尺寸制造精度。对单个零件，只能测出尺寸实际偏差，而对数量足够过一批零件，才能确定尺寸误差。
11、评估齿轮精度时采用 指标
1）传递精确性评估指标
2）运动平稳性评估指标
3）、载荷分布均匀性评估指标
4）、侧隙评估指标
12、怎样确定一种尺寸链封闭环？怎样确定增环和减环？
13、试从相对运动、传递扭矩、安装拆卸方面简述轴、孔配合类别 选择原则是什么？答：轴孔配合类型有间隙配合、过盈配合、过渡配合。
轴孔有相对运动时，选用间隙配合；规定传递足够大扭矩且不规定拆卸，选用过盈配合；
需要传递一定扭矩，规定可拆卸，选用过渡配合。
14、解释下列标注含义
15、写出下列各项用什么符号表达①包容规定 ② 最大实体规定 ③最小实体规定④可逆规定
* E :. M ； L R
答：答：、、、
16、
图样序号采用 公差原则 边界名称边界尺寸容许最大形位公差值 实际尺
寸合格范围
a
b
5、作用尺寸与实效尺寸 区别
在配合面全长上，对于孔来说，就是与它相内接最大理想轴尺寸；对于轴来说，就是与它相外接最小理想孔尺寸。
实效状态所具有 边界尺寸称为实效尺寸（VS）
VS =MMS±t
式中：MMS -最大实体尺寸；
t一中心要素 形状公差或定向、定位公差。
“+”用于轴，“'号用于孔。
区别1
实效尺寸是定值-一图样给出了 ｛尺寸公差形位公差｝
作用尺寸是变量---随尺寸、形位误差而变动.
区别2
实效尺寸在一批零件中是唯一，作用尺寸则有诸多种.
区别3
当零件实际尺寸规定处在MMS 且形位误差到达最大值时，作用尺寸=实效尺寸区别4
实效尺寸 作用是控制作用尺寸 边界尺寸6、取样长度l评估长度ln基准中线m
1. 取样长度l
基准线 一段长度，重要清除表面波度对SR 影响，一般有5个以上 波峰、波谷。
2. 评估长度ln
基准线长度：ln =51，评估某表面最短长度。
3. 基准中线m
最小二乘中线，算术平均中线
7、滑极限量规分类
按用途分：工作量规、验收量规、校对量规
1工作量规一一工人在加工中用它来测工件。通端：T止端:Z
2验收量规一一检查部门或顾客来验收零件。
3校对量规一一用来校对轴用量规，以发现卡规与否已磨损或变形。
TT-校通一通量规（通过被测卡规 通端）防止尺寸过小
TS-校通一损量规（不通过被测卡规 通端）防止尺寸过大
ZT-校止一通量规（通过被测卡规 通端）防止尺寸过小
对于孔量规 校对一般用通用量仪来校对。
8、尺寸链构成与各环鉴别
9、包容原则（遵守MMC 边界）E
（1）定义：规定被测实际要素 任意一点，都必须在具有理想形状 包容面内，该理想形
状 尺寸为最大实体尺寸。即当被测要素 局部实际尺寸到处加工到最大实体尺寸时，形位误差为零，具有理想形状。
（2）包容原则特点
A、要素作用尺寸不得超越最大实体尺寸MMS 。
B、实际尺寸不得超越最小实体尺寸LMS 。
按包容原则规定，图样上只给出尺寸公差，但这种公差具有双重职能，即综合控制被测要素实际尺寸变动量和形状误差职能。形状误差占尺寸公差比例小某些，则容许实际尺寸变动范围大某些。若实际尺寸到处皆为MMS ，则形状误差必须是零，即被测要素应为理想形状。因此，采用包容原则时 尺寸公差，总是一部分被实际尺寸占用，余下部分可被形状误差占用。
10、最大实体规定(遵守最大实体实效边界)
13、偏差和公差区别
14、基准制选择原则
基准制 选择重要是从经济方面考虑，同步间兼顾到功能、构造、工艺条件和其他方面 规定。一般优先选择基孔制。不过在有些状况下由于构造和原材料 原因选择基轴制更合适。基轴制一般用于如下状况：
(1) 由冷拉棒材制造 零件，其配合表面不经切削加工。
(2) 与原则件相配合轴或孔，应以原则件为基准件来选择基准制。
(3) 同一根轴与几种零件孔配合，且有不一样配合性质。
