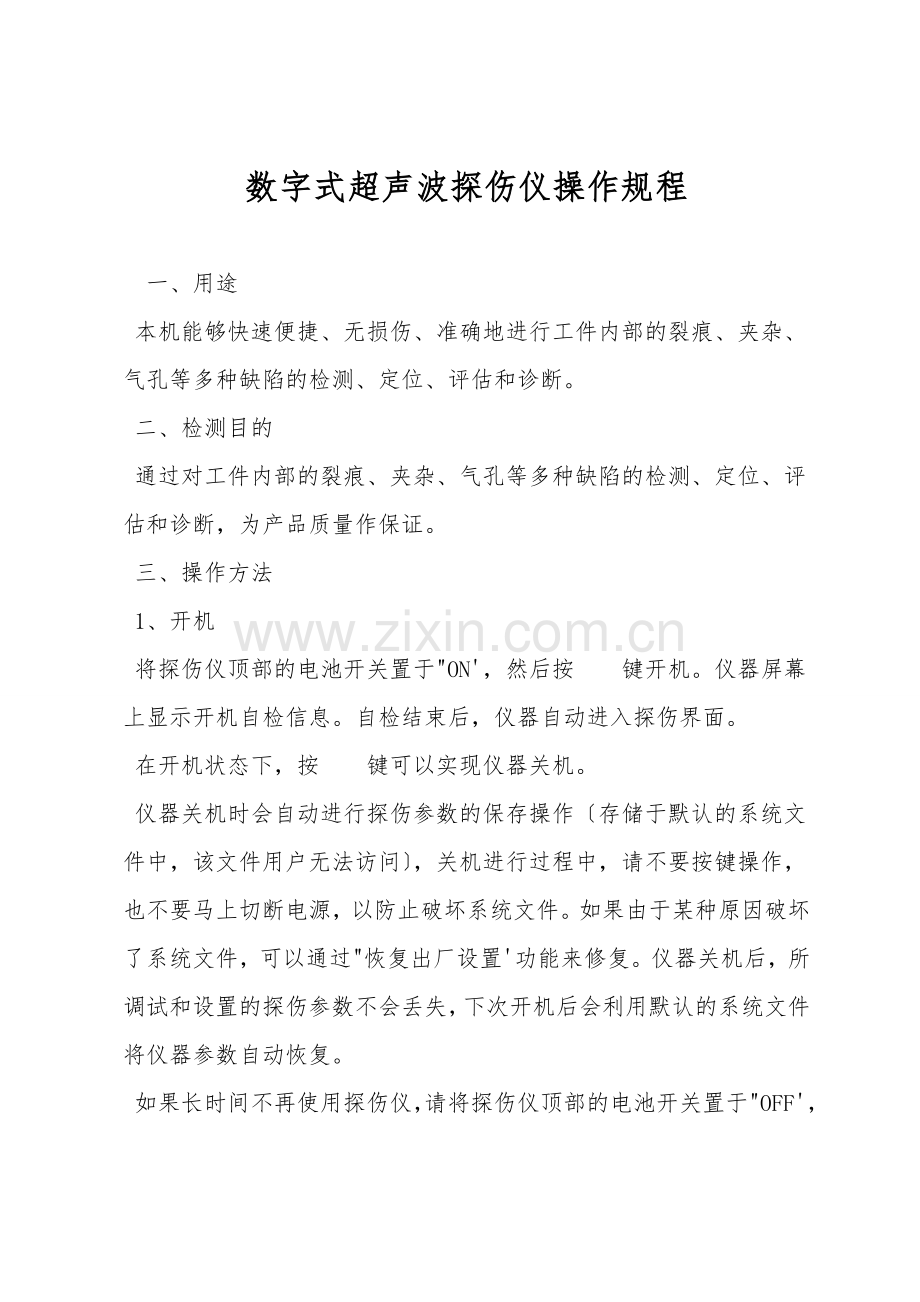

数字式超声波探伤仪操作规程

一、用途
本机能够快速便捷、无损伤、准确地进行工件内部的裂痕、夹杂、气孔等多种缺陷的检测、定位、评估和诊断。
二、检测目的
通过对工件内部的裂痕、夹杂、气孔等多种缺陷的检测、定位、评估和诊断，为产品质量作保证。
三、操作方法
1、开机
将探伤仪顶部的电池开关置于"ON'，然后按　　键开机。仪器屏幕上显示开机自检信息。自检结束后，仪器自动进入探伤界面。
在开机状态下，按　　键可以实现仪器关机。
仪器关机时会自动进行探伤参数的保存操作〔存储于默认的系统文件中，该文件用户无法访问〕，关机进行过程中，请不要按键操作，也不要马上切断电源，以防止破坏系统文件。如果由于某种原因破坏了系统文件，可以通过"恢复出厂设置'功能来修复。仪器关机后，所调试和设置的探伤参数不会丢失，下次开机后会利用默认的系统文件将仪器参数自动恢复。
如果长时间不再使用探伤仪，请将探伤仪顶部的电池开关置于"OFF'，以保护仪器和锂电池组。
自动关机：当电池电压太低时，屏幕上的电池图标会闪烁显示，然后探伤仪会自动关机断电。

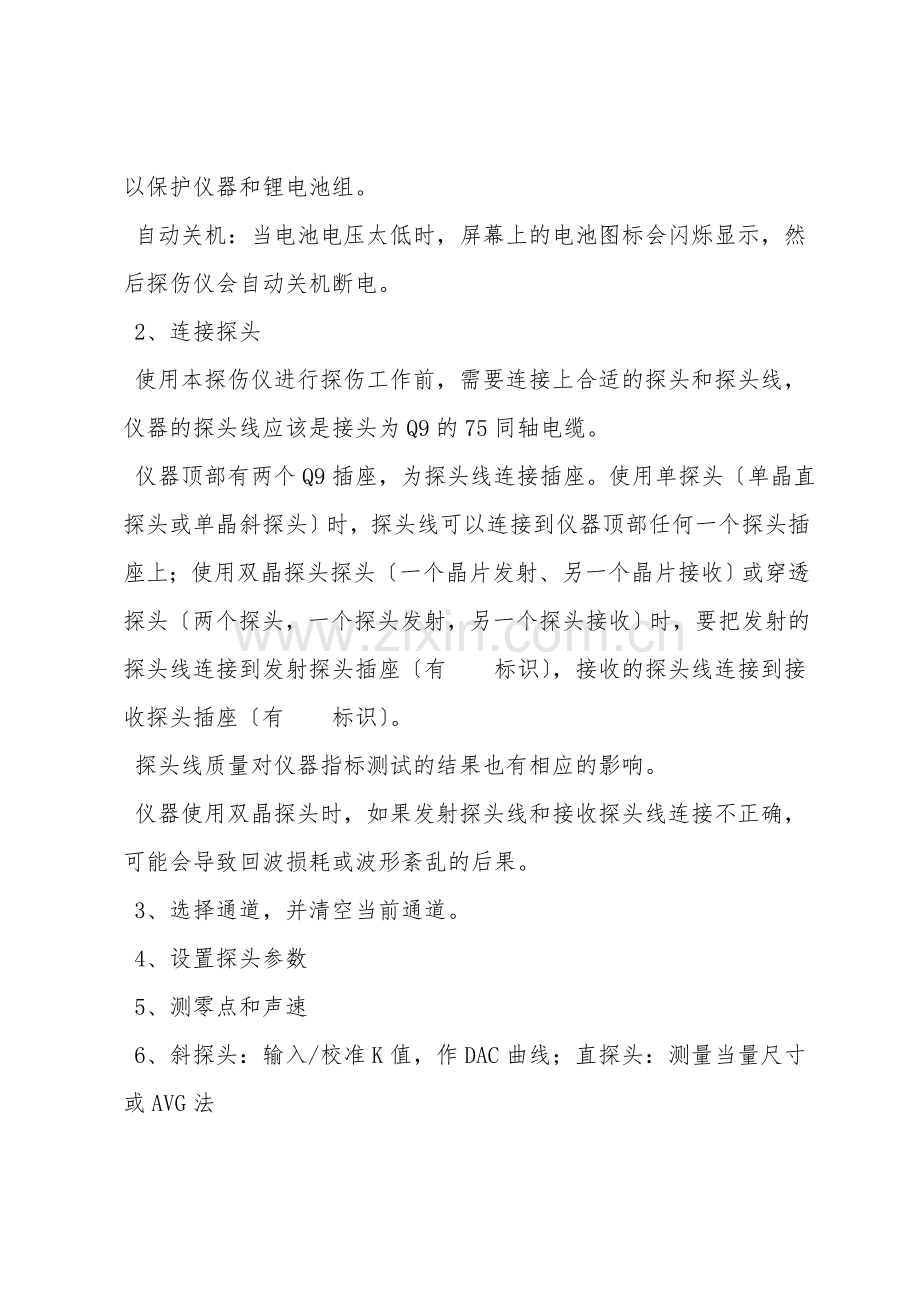

2、连接探头
使用本探伤仪进行探伤工作前，需要连接上合适的探头和探头线，仪器的探头线应该是接头为Q9的75同轴电缆。
仪器顶部有两个Q9插座，为探头线连接插座。使用单探头〔单晶直探头或单晶斜探头〕时，探头线可以连接到仪器顶部任何一个探头插座上；使用双晶探头探头〔一个晶片发射、另一个晶片接收〕或穿透探头〔两个探头，一个探头发射，另一个探头接收〕时，要把发射的探头线连接到发射探头插座〔有　　标识〕，接收的探头线连接到接收探头插座〔有　　标识〕。
探头线质量对仪器指标测试的结果也有相应的影响。
仪器使用双晶探头时，如果发射探头线和接收探头线连接不正确，可能会导致回波损耗或波形紊乱的后果。
3、选择通道，并清空当前通道。
4、设置探头参数
5、测零点和声速
6、斜探头：输入/校准K值，作DAC曲线；直探头：测量当量尺寸或AVG法
7、选择功能设置
8、工件探伤
9、记录缺陷
10、关机
四、仪器的保养与修理
　　1.　重要指示：如果在仪器使用过程中发生意外，导致仪器出现异常状况，不能正常使用时，可关断仪器与电池的连接〔将电池开关置于"OFF'，并等待1分钟后再重新开机。
2.　按键操作时，不宜用力过猛，不宜用沾有过多油污和泥水的手操作仪器键盘，以免影响键盘的使用寿命。
3.　探伤仪使用完毕，应对仪器的外表进行清洁。
4.　仪器应存放在干燥清洁的地方，避免油或水等液体浸入仪器内部。应常常擦拭仪器表面，坚持清洁。
5.　探头连线、通信电缆等切忌扭曲、重压；在拔插电缆连线时，应抓住插头的根部，不可抓住电缆线拔、插或拽。
