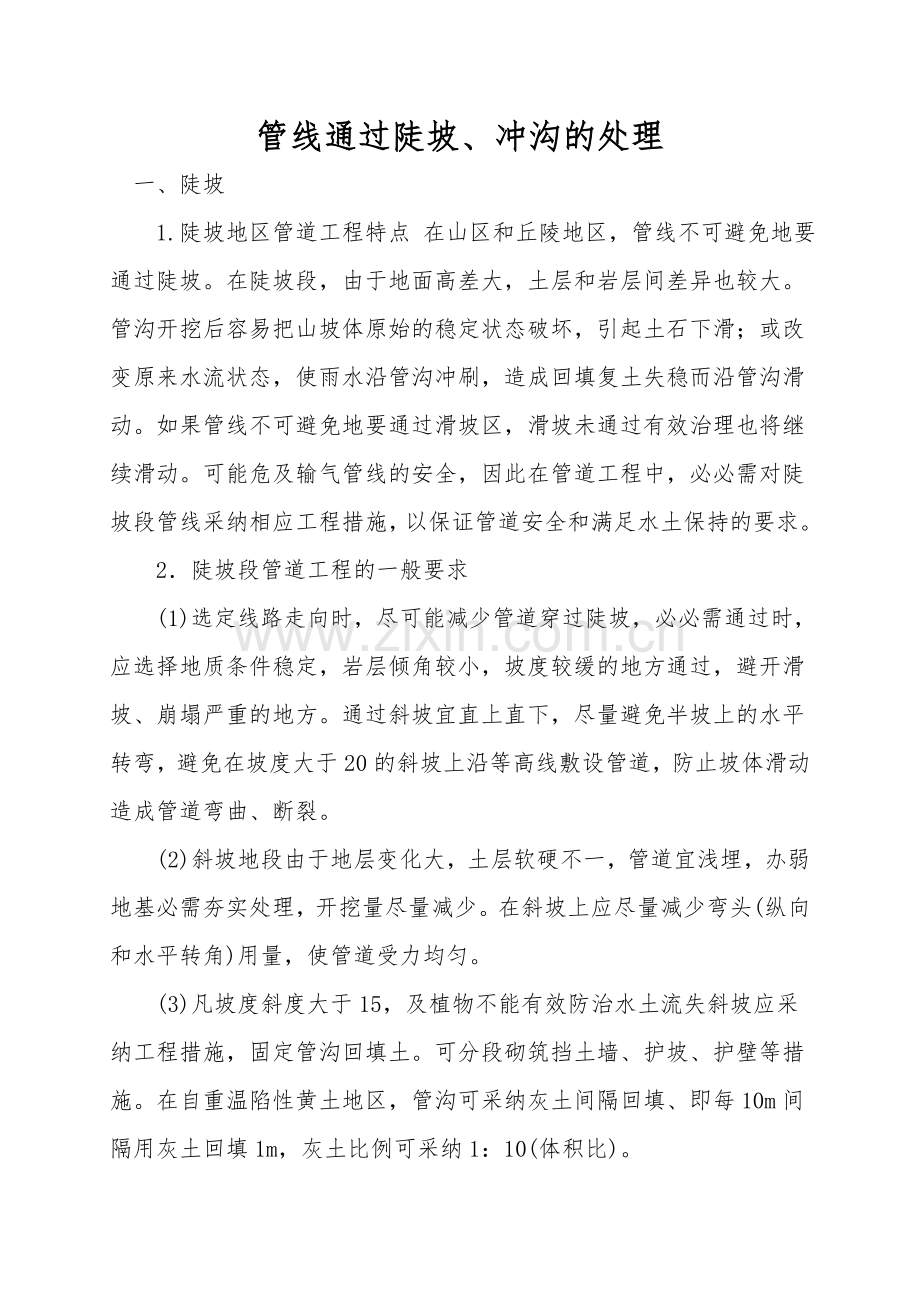

管线通过陡坡、冲沟的处理
一、陡坡
　　1.陡坡地区管道工程特点 在山区和丘陵地区，管线不可避免地要通过陡坡。在陡坡段，由于地面高差大，土层和岩层间差异也较大。管沟开挖后容易把山坡体原始的稳定状态破坏，引起土石下滑；或改变原来水流状态，使雨水沿管沟冲刷，造成回填复土失稳而沿管沟滑动。如果管线不可避免地要通过滑坡区，滑坡未通过有效治理也将继续滑动。可能危及输气管线的安全，因此在管道工程中，必必需对陡坡段管线采纳相应工程措施，以保证管道安全和满足水土保持的要求。
　　2．陡坡段管道工程的一般要求
　　(1)选定线路走向时，尽可能减少管道穿过陡坡，必必需通过时，应选择地质条件稳定，岩层倾角较小，坡度较缓的地方通过，避开滑坡、崩塌严重的地方。通过斜坡宜直上直下，尽量避免半坡上的水平转弯，避免在坡度大于20的斜坡上沿等高线敷设管道，防止坡体滑动造成管道弯曲、断裂。
　　(2)斜坡地段由于地层变化大，土层软硬不一，管道宜浅埋，办弱地基必需夯实处理，开挖量尽量减少。在斜坡上应尽量减少弯头(纵向和水平转角)用量，使管道受力均匀。
　　(3)凡坡度斜度大于15，及植物不能有效防治水土流失斜坡应采纳工程措施，固定管沟回填土。可分段砌筑挡土墙、护坡、护壁等措施。在自重温陷性黄土地区，管沟可采纳灰土间隔回填、即每10m间隔用灰土回填1m，灰土比例可采纳1：10(体积比)。

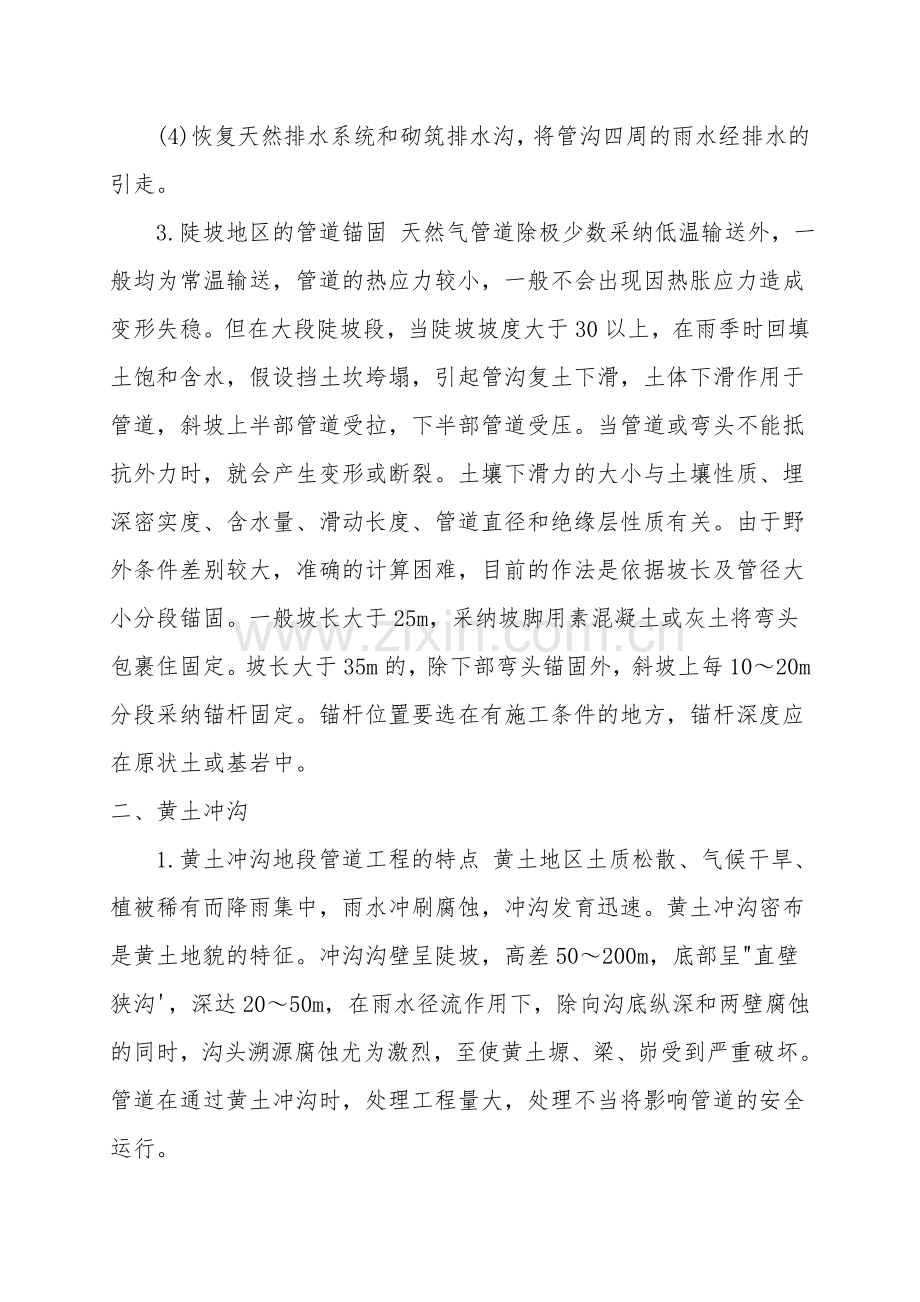

　　(4)恢复天然排水系统和砌筑排水沟，将管沟四周的雨水经排水的引走。
　　3.陡坡地区的管道锚固 天然气管道除极少数采纳低温输送外，一般均为常温输送，管道的热应力较小，一般不会出现因热胀应力造成变形失稳。但在大段陡坡段，当陡坡坡度大于30以上，在雨季时回填土饱和含水，假设挡土坎垮塌，引起管沟复土下滑，土体下滑作用于管道，斜坡上半部管道受拉，下半部管道受压。当管道或弯头不能抵抗外力时，就会产生变形或断裂。土壤下滑力的大小与土壤性质、埋深密实度、含水量、滑动长度、管道直径和绝缘层性质有关。由于野外条件差别较大，准确的计算困难，目前的作法是依据坡长及管径大小分段锚固。一般坡长大于25m，采纳坡脚用素混凝土或灰土将弯头包裹住固定。坡长大于35m的，除下部弯头锚固外，斜坡上每10～20m分段采纳锚杆固定。锚杆位置要选在有施工条件的地方，锚杆深度应在原状土或基岩中。
二、黄土冲沟
　　1.黄土冲沟地段管道工程的特点 黄土地区土质松散、气候干旱、植被稀有而降雨集中，雨水冲刷腐蚀，冲沟发育迅速。黄土冲沟密布是黄土地貌的特征。冲沟沟壁呈陡坡，高差50～200m，底部呈"直壁狭沟'，深达20～50m，在雨水径流作用下，除向沟底纵深和两壁腐蚀的同时，沟头溯源腐蚀尤为激烈，至使黄土塬、梁、峁受到严重破坏。管道在通过黄土冲沟时，处理工程量大，处理不当将影响管道的安全运行。

　　(1)选线时应尽量减少穿过黄土冲沟，必必需穿过时，宜从沟头或沟尾通过。一般沟头切割较浅，沟尾已趋稳定，处理工程量小；而沟中段深度大，腐蚀强度高，工程处理难度和数量都较大。
　　2.通过黄土冲沟应选择沟壁较缓的地方，并应垂直于斜坡直线敷设，减少斜坡段长度和管线横向受力的机会。
　　3.黄土陡坡段应尽量减少开挖工程量，在陡坎处宜采纳打斜井的方法开沟，以减轻管道施工对原始稳定陡坡的扰动。斜井敷管后采纳灰土捣实回填，上部作好排水、截水沟，防止雨水沿斜井腐蚀破坏。
　　4.站沟底部切割较深的宜采纳低跨结构通过。跨越基墩必需远离沟壁，以保证管道运行期间的安全。跨越基墩可采纳灰土夯筑。冲沟底部较浅可采纳穿越方式通过。视具体状况对沟底进行处理。处理方法如下：
　　(1)在冲沟头部通过的采纳夯实灰土筑堤，形成抗冲蚀能力较好的土堤，阻止冲沟溯源腐蚀。将管道埋设在土堤上游。
　　(2)在穿越点冲沟下游采纳浆砌片石堡坎和迭水坎，防止冲沟继续向下切割。
　　(3)从穿越点上游一定距离开始修筑排水沟、挡水坎，将水流引至管道以外，防止穿越点处继续下切。
