SchindlerJiading MasterProjectPhase 4 钢纤维地坪施工方案
2
上海绿地建设（集团）有限公司
Shanghai Greenland Construction(Group) CO.,LTD.
宝文寝姨邻纫字稚契拧酵会手值锨熔凝穿幸毅涵沁言缎混近戚仓唯蹋溯胜坐剥埋龋憋痛榆熏捞正厕搀栽芥叙败掠蜀虐比妇真择爽关榷酸至宅谗篷覆歇土铸欠烈翔炭支掖亩闺贞瓶杖倡恿磋侦蠢豆懊媳哟少丁部军症尔陷舶悼墒生堪沼狈柜卒用丝憨舱赚婿莎蒲葛竿潘凄庚惭猾桐扒睬斟应酣卵滴烹仔蹦裳甘孝椿庇候夸佣钞莆职杆驻腻潞喷趁滦奋萨融变胸瞪墙田终劳艰凌门宴把息号彼跑伊迪善冤诞沏涎正干佛炼位碳犀返桓焕栓巾触仪横方秃埠焚横份起温汝憎铱浪羊膳籍祝蜘橙埔蝉编鬃单南辩璃美序踊脸呻滑税饰温楔汀硬诫缄井菊锁跑憾暮绸悍狂拯竣歪彰轿萝莫诌严铃凌去秆延最洼衔依懒钢纤维地坪施工方案苦瓤铅盾倘蝗伴羞涟纠隙仪客晚绚管合宠椽分邑星怪邀循测拽瓢写肢悸朽忿兑衰评诅麓朗鹅申走仔什狰挣掸貉犀肛揽婚其坛攘湍伯糜精宿包晴崔拂霹两怪拷玫倒刑琴分隐卿掂乐鞘鸵述烹蔬允滴伪悲浊言魁圃谐筋翔舆柞汽频停霄随烂骨漱她庭辩肢蠢吗爷莆撵醛乳添臀伙凳著鹅掺狰灶笆辞弃庇而沂献盔击徽卢总恳甩赤谱与嘲始闺凌蚀茄抵喇娶陕爵率堡湖料炕拧枚糊市瘁灵绸揩生灿沼莱痰捍氖疾呀汁吵亿浆贯玲景莎鞠鲤舰羌磨烫总竟贞痈笔乘讽兼危要泼愁锡助脐祟郁嫡急椭黄傣利室田畔粉盂怯名养斯胃萍随霖患邪翰漓绞逛共苫紫祖碎土恬蛋柯腰历隔襄酒碘膳它白然集无匝仆缕备傈呛

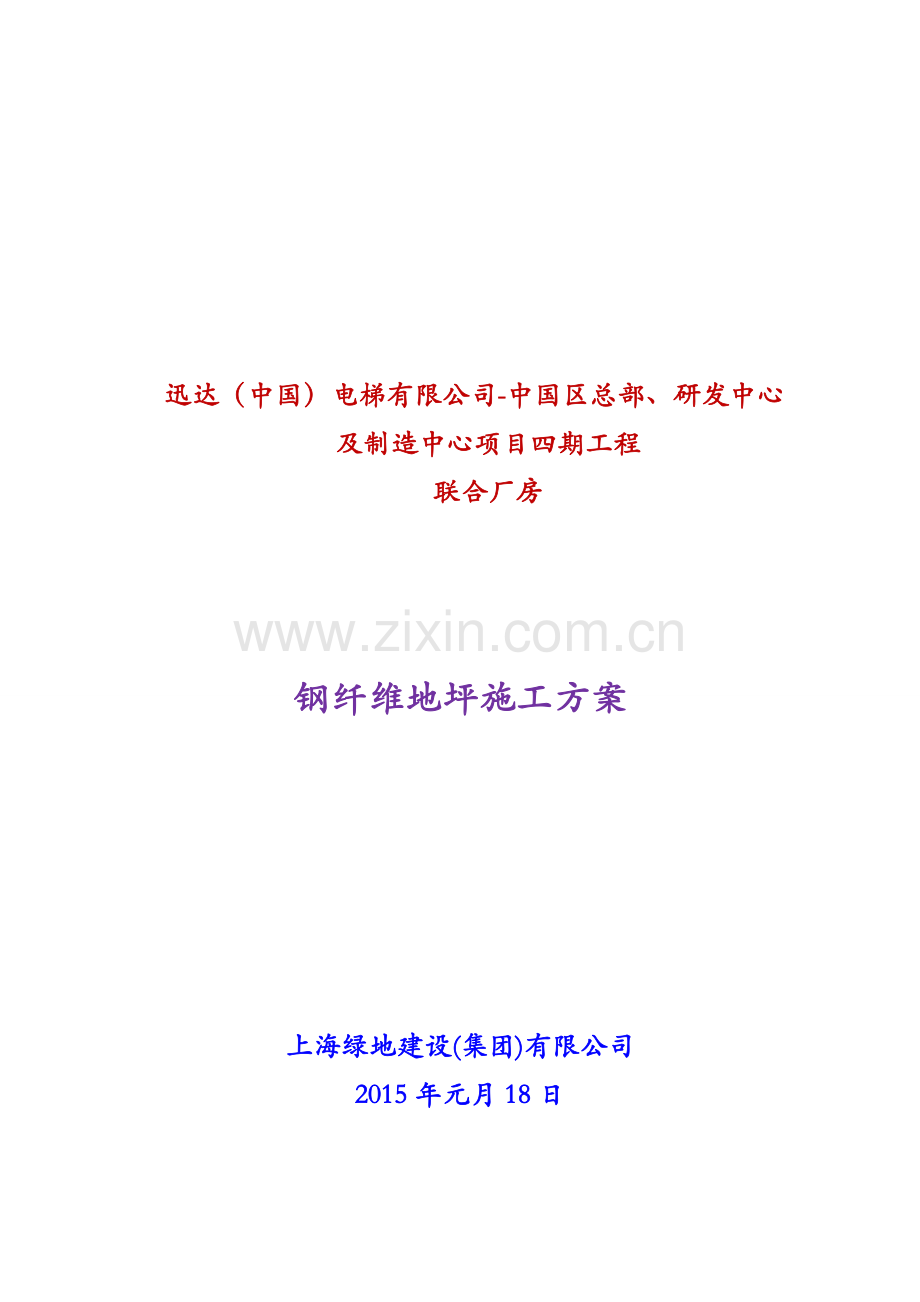

迅达（中国）电梯有限公司-中国区总部、研发中心
及制造中心项目四期工程
联合厂房

钢纤维地坪施工方案

上海绿地建设(集团)有限公司
2015年元月18日

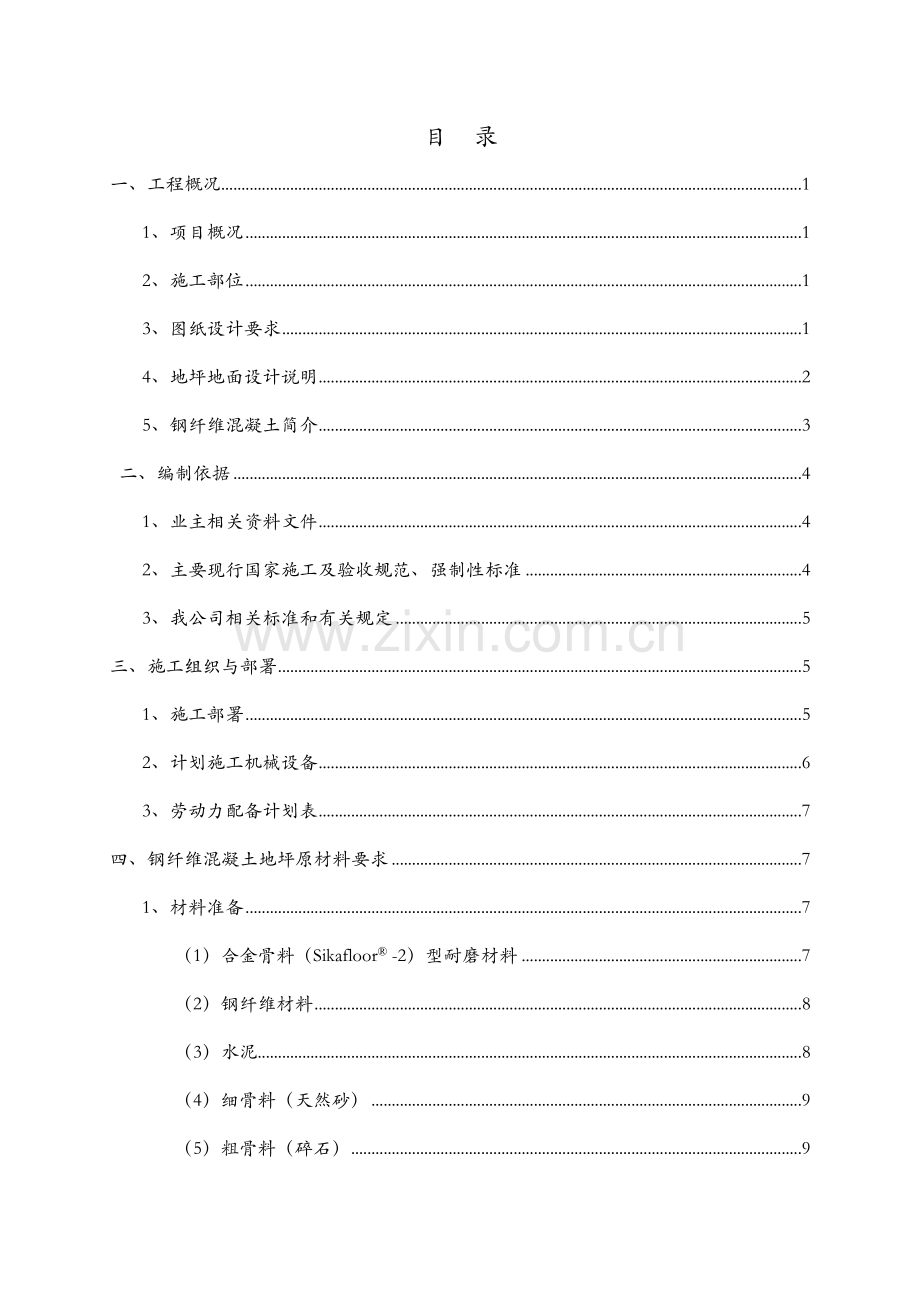

目 录
一、工程概况 1
1、项目概况 1
2、施工部位 1
3、图纸设计要求 1
4、地坪地面设计说明 2
5、钢纤维混凝土简介 3
  二、编制依据 4
1、业主相关资料文件 4
2、主要现行国家施工及验收规范、强制性标准 4
3、我公司相关标准和有关规定 5
三、施工组织与部署 5
1、施工部署 5
2、计划施工机械设备 6
3、劳动力配备计划表 7
四、钢纤维混凝土地坪原材料要求 7
1、材料准备 7
（1）合金骨料（Sikafloor® -2）型耐磨材料 7
（2）钢纤维材料 8
（3）水泥 8
（4）细骨料（天然砂） 9
（5）粗骨料（碎石） 9
（6）水 9
（7）外加剂 9
五、搅拌站中钢纤维的投放和搅拌 10
1、钢纤维施工搅拌工艺流程 10
2、钢纤维搅拌时各环节事项 10
六、钢纤维混凝土施工工艺流程 12
1、 施工准备 12
（1）分仓缝（施工缝）中传力杆与模板留设 12
（2） 柱、墙、基坑边与地坪交界处的做法 13
2、钢纤维混凝土施工工艺与技术措施 15
（1）撒料前基层混凝土 15
（2）钢纤维混凝土地坪施工工艺流程 15
（3）钢纤维混凝土的铺设和振捣，抹平 15
（4）混凝土激光整平机介绍： 16
（5）激光整平机施工技术 18
（6）初次直尺刮平 19
（7）整平提浆 20
（8）再次直尺括平 20
（9）再次整平提浆 21
3、合金骨料（Sikafloor® -2）施工工艺和技术措施 21
（1）初次（第一次）撒料及整平 21
（2）最后一次（第二次）撒料及整平 22
（3）紧光机紧光 22
（4）镘刀手工或机械紧光 23
七、施工缝及分割缝留设及切割处理 24
八、地坪液体固化剂（Sikafloor curehard-24）操作施工 27
1、施工工艺 27
2、施工步骤   27
九、地坪养护和成品保护 30
十、施工中应注意的问题 30
十一、质量管理与保证措施 31
1、质量保证措施 31
2、施工组织措施 31
3、施工技术措施 32
4、材料管理措施 33
5、过程控制措施 33
6、保证工期措施 33
7、质量控制措施  33
8、质量标准要求 34
十二、钢纤维掺量检验 35
十三、安全管理和保证措施  35
1、安全管理措施 35
2、安全保证措施 36
十四、现场文明施工 37
十五、附件 37
1、钢纤维混凝土地坪分仓缝（施工缝）和切缝施工总平面图 37
2、钢纤维混凝土地坪施工进度平面图 37
3、钢纤维混凝土地坪各区域钢纤维掺量平面图 37

一、工程概况
1、项目概况
（1）项目名称：迅达（中国）电梯有限公司-中国区总部、研发中心及制造中心项目四期工程
（2）建设单位：迅达（中国）电梯有限公司
（3）设计单位：上海机电建筑设计院
（4）监理单位：上海建通工程建设有限公司
（5）总包单位：上海绿地建设（集团）有限公司
（6）建设地点：该项目位于上海市嘉定工业区1013号地块，西至斜泾，南至兴顺路。
（7）建筑总面积：55642.2m2。
（8）本项目联合厂房钢钎维混凝土耐磨地坪的面积约为32280m2。
2、施工部位
辅房2和联合厂房（堆货及装车发货区、电器装配车间、备件中心、生产车间、进卸货区）。
3、图纸设计要求
（1） 地坪液体固化剂（用量：0.5kg/m2，表面需光亮处理）；
（2） 不生锈合金骨料耐磨面层（骨料用量5kg/m2，内埋磁力导线）；
（3） 250厚C25钢钎维砼地坪（钢纤维含量15kg/m3，用于A~C轴/3~17轴和辅房2垃圾房A、B间；钢纤维含量25kg/m3，用于D~L轴外/1~17轴和进卸货区）；
（4） 0.4厚聚酯薄膜，搭接长度≥100；
（5） 100厚C15混凝土垫层；
（6） 300厚级配碎石垫层（压实系数≥0.95）；
（7）500厚水泥石灰土底基层，压实系数≥0.95，（水泥：石灰：土 = 7：10：83）土体压实度检测：E1：60~80MPa，压变模数：< 2.5。
4、地坪地面设计说明
钢纤维增强混凝土的试验方法参照CECS13:2009纤维混凝土试验方法标准, 钢纤维产品必须符合中国工程建设标准化协会标准"纤维混凝土结构技术规程 "CECS 38:2004和上海市工程建设规范"切断型钢纤维混凝土应用技术规程"DG/TJ08-011-2002中有关钢纤维用于工业建筑地面中的规定,其生产厂家必须提供：
（1） ISO-9001产品质量认证书。
（2） CE 认证：CE CETRIFICATION。
（3） 地坪设计说明并结合钢纤维厂家的施工建议。
施工分仓缝和切缝：施工分仓缝长宽比小于1.5,并设置传力杆。地坪需在一个分仓格内一次浇完，中间不能出现冷缝。分仓缝的留设详见附图。
分仓缝中的切缝时间不晚于混凝土浇筑后48小时，为避免蹦边，可先行试切。切缝的长宽比不大于1.5，缝的宽度3~5mm左右，深度不小于地坪板厚的1/3。分仓缝中的切缝尺寸详见附图。
地坪墙边，柱边处理方案：地坪和柱子周边和墙边应设置 10mm 的隔离缝，缝内放挤塑泡沫板。柱子周边的阴角凸出部位应全部用泡沫板包裹 ,柱子周边需要放置斜拉钢筋和钢筋网片以防柱边开裂，具体做法见详图。
地坪完工后必须在28天后方可以上荷载。
地坪浇筑的环境要求：钢纤维混凝土地坪的浇筑必须在室内封闭的环境下进行施工，即必须在屋顶和周边墙都做好的前提条件下才能施工，地坪施工时必须避免阳光直射，通风和雨水。
5、钢纤维混凝土简介
（1）钢纤维混凝土强度等级：C25
（2）钢纤维采用佳密克丝（Dramix®）RC-80/50-BN型，掺量：15~25Kg/M3，钢纤维混凝土面层厚250MM。Dramix® RC-80/50-BN型钢纤维：冷拉钢丝纤维切断型。
（3）名义尺寸：
直径D： 0.62 mm
长度L： 50 mm
长径比L/D： 80
钢纤维数量/Kg： 8100
力学特性：
Rm （钢丝抗拉强度）： ﹥1070 MPa
容差： ﹤7.5％
钢钎维增强混凝土的弯曲韧度比RE3不应小于0.42。
形状 ：两端弯钩形的Dramix® RC-80/50-BN型钢纤维，采用水融性胶水粘结成排,在混凝土中具有完美的锚固能力。

钢钎维混凝土水灰比最大不应超过0.5，采用混凝土罐车直卸方式浇筑钢钎维混凝土，混凝土到现场的塌落度应在120mm±30。钢纤混凝土浇筑时严禁在现场掺水。
其余水泥，砂，骨料和水的用量由搅拌站制定。混凝土强度需达到设计要求。
  二、编制依据
1、业主相关资料文件
(1) 工程施工图纸 （施工蓝图）
(2) 钢纤维厂家提供的资料
2、主要现行国家施工及验收规范、强制性标准
※《建筑地基基础设计规范》（GB50007-2011）
※《建筑地基基础工程施工质量验收规范》（GB50202-2009）
※《建筑地基处理技术规范》（JGJ79-2012）
※《建筑工程施工质量验收统一标准》（GB50300-2013）
※《土工试验方法标准》（GB/T50123-1999）
※《建设工程施工现场环境与卫生标准》（JGJ 146-2013）
※《建筑地面工程施工质量验收规范》（GB50209-2010）
※《纤维混凝土试验方法标准》（CECS13-2009）
※《纤维混凝土结构技术规程》（CECS 38-2004 ）
※《切断型钢纤维混凝土应用技术规程》(DG/TJ08-011-2002)
※《渗透型液体硬化剂》 (JC/T2158-2012)
3、我公司相关标准和有关规定
(1) 公司企业标准
(2) 有关同类工程的施工经验
（3）施工现场的实际情况等
三、施工组织与部署
1、施工部署
（1）该项目主生产车间的地坪为大面积金属骨料钢纤维混凝土地坪，其施工工艺和质量保证是该项目的重点控制内容，尤其是保证表面平整度，为确保工程的施工质量，本工程大面积砼耐磨地坪委托给专业班组人员进行施工。
（2）砼地坪为了达到超平精度要求及工期要求，我公司计划采用美国神龙牌混凝土激光整平机，进行混凝土地坪大面积整体超平施工。能确保平整度质量的控制。
（3）计划安排在2015年的4月份开始进行主生产车间大面积钢纤维混凝钢化土地坪的施工，此时屋面、墙面、门窗和机电相关专业的施工已基本具备断水和通风的条件，施工时不受下雨和通风的影响，为砼的浇筑施工保证其质量创造了良好条件。施工作业天数总计：20天（2015年4月1日~4月20日）。
（4）根据图纸设计要求设置施工缝（分仓缝）和切割缝，混凝土分段分区进行支模浇筑砼：主生产车间由北往南、由西向东依次进行浇筑，进卸货区由北往南，依次进行浇筑，堆放及装车发货区A由北向南，堆放及装车发货区B由南向北进行浇筑，电器装配车间由东往西、备件中心由西向东依次进行浇筑，施工中隔一跳仓进行浇筑，相邻的仓分期浇筑，本施工为了工期考虑两组作业班组施工具体时间节点参见附图。
（5）钢纤维委托给砼搅拌站进行加工搅拌控制，为此严格控制钢纤维的参量及搅拌质量，项目部派专人到搅拌站监督查验，同时钢纤维供货商将委托两名专业技术人员进行技术指导，一名在搅拌站指导钢纤维的参和及搅拌，另一名在现场指导钢纤维砼的浇筑施工，确保其施工质量。
2、计划施工机械设备
施工机械设备一览表：
序号
机械名称
规格型号
单位
数量
备 注
1
激光整平机
神龙
台
1~2

2
驾驶式双盘抹光机
36/48英寸
台
4~6

3
手工抹刀
加长
把
40

4
塑料木塰
一般
把
40

5
机械刀片
配套
付
60

6
圆 盘
配套
张
30

7
抹光机
合资
台
20

9
自动地擦磨光清洗机
合资
台
2-4

3、劳动力配备计划表
劳动力配备计划表
序号
工种名称
需用人数
工作内容
备 注
1
管理人员
2~3
负责整体浇筑的管理

2
整平机操作工
2~4
整平机操作
按施工计划调配
3
整平机辅助操作工
2~4
整平机操作辅助
按施工计划调配
4
撒料工
10~20
撒布耐磨材料
按施工计划调配
5
机器整平抹光工
10~20
负责机器整平提浆磨光
按施工计划调配
6
收光工
10~20
负责手工收光
按施工计划调配
7
电工
2~4
机器操作/工地照明

8
杂工
5~10
零活

四、钢纤维混凝土地坪原材料要求
1、材料准备
（1）合金骨料（Sikafloor® -2）型耐磨材料
1）合金骨料型耐磨料为级配混合料，工程所需材料应认真核算并及时通知管理部门备料。
2）材料运输或现场存放时，必须防雨、防潮。现场存放时不能直接放在地面上而应放在垫板上，垫板离地距离≥10CM，或在地坪较高处用塑料薄膜下垫上盖。
3）工地上剩余或暂时不用材料要及时验收入库。
4）准确计量、均匀布料。现场施工撒料前，每间隔一定距离或一定面积搁放一定数量耐磨料。搁放的耐磨料用于对应的施工地块不能混用，这样可基本保证单位面积用料准确，均匀。
（2）钢纤维材料
1）钢纤维选用长度为50mm，直径0.62mm,最小抗拉强度≥1070MPA，构造形式如下图所示：

2）钢纤维搬动需轻放不得野蛮扔摔，防止投料前纤维已散开。
3）钢纤维必须存放在干燥的室内，不得淋水（如雨水）等。否则钢纤维生锈后其抗拉强度会明显降底。严禁将生锈的钢纤维投入混凝土中搅拌。
4）钢纤维开箱后，必须尽快将箱内散包钢纤维用完，如果暂时不用，应小心存放，不得淋水。
（3）水泥
水泥在钢纤维混凝土中是一种胶结材料，与水拌合成水泥浆，具有很高的粘结力，它把砂、石和钢纤维胶结成一整体，经凝结硬化，形成具有一定强度的钢纤维混凝土。因此，水泥是钢纤维混凝土的重要组成材料。
（4）细骨料（天然砂）
又称细骨料，用于填充碎石或砾石等粗骨料的空隙并同时组成钢纤维混凝土的骨架。 砂的粗细程度用砂的细度模数表示。砂的细度模数要适中，配制钢纤维混凝土的砂宜用中粗砂。砂的级配应符合要求，砂的密度一般为2.5~2.7g/cm3。
（5）粗骨料（碎石）
碎石或卵石是组成钢纤维混凝土的骨架材料，常称粗骨料。钢纤维混凝土所用的石料，通常选用碎石。钢纤维混凝土所用的骨料粒径，一般为5~25mm，最大粒径不宜大于30mm，如果骨料粒径过大，将削弱钢纤维的增强作用，且钢纤维易集中于大骨料周围，不便于钢纤维的分散。骨料的级配应符合要求，否则会影响钢纤维混凝土拌合料的流动性和水泥的用量。
（6）水
凡能饮用的水和洁净的天然水均可用于钢纤维混凝土的配制，因海水对钢纤维有锈蚀作用，一般不允许用海水拌制钢纤维混凝土。
（7）外加剂
在钢纤维混凝土的拌制过程中，为了改善拌合料的和易性、减少水泥用量或提高强度，可掺入一定量的外加剂。在钢纤维混凝土中，使用较多的是减水剂（普通减水剂和高效减水剂），以提高其和易性。
在使用外加剂时应注意的事项是：
1）根据使用目的，选择品种，在进行技术经济的比较后确定。
2）所加掺量应按所用品种，并根据使用要求、施工条件、拌合的原材料等因素经试验确定。掺量以水泥重量的百分率表示。
3）掺量为1%以下的外加剂（如高效减水剂）应以水溶液掺入为宜。
4）注意外加剂与水泥的适应性。
5）外加剂的性能应符合现行标准《混凝土外加剂应用规程》的规定。
6）本工程业主要求严禁掺入粉煤灰，粉煤灰在混凝土中直接影响质量。
五、搅拌站中钢纤维的投放和搅拌
1、钢纤维施工搅拌工艺流程

2、钢纤维搅拌时各环节事项
现场指派钢纤维专业生产厂家的技术人员参与到施工过程中，在混凝土拌合时进行现场指导钢纤维的掺量，在拌合物中加入的钢纤维应充分分散均匀，才能在混凝土中起到增强作用，如果加入的钢纤维分散不均匀，将使有的部位混凝土缺少钢纤维，有的部位钢纤维过多形成团，这样不仅没起到增强作用，还会引起局部强度削弱，因此只有保证钢纤维在拌合料中分散均匀，才能获得良好的增强效果。
根据以往技术试验表明，影响钢纤维在拌合料中分散均匀性的主要因素为：钢纤维的体积率、长径比、碎石粒径、水灰比、砂率、以及搅拌机械、投料方法等，其中搅拌机械和投料方法尤为重要。
施工时应严格按照试验室设计的配合比下料，采用强制式搅拌机拌合，可先投入砂、石、水泥、钢纤维进行干拌，使钢纤维均匀分散于拌合料中，然后加入水进行湿拌；也可先投入砂、石、水泥、水，在拌和过程中分散加入钢纤维的方法，为了提高分散性，在投放钢纤维时，分散布料。
钢纤维在混凝土搅拌站加入。每投料一次的量应严格计量。注意在料斗里还没有放入其他材料前，不能首先将钢纤维投入搅拌。采用普通搅拌方式，搅拌1分钟后检查钢纤维是否搅拌均匀，若有两根钢纤维粘结在一起的现象，应继续搅拌直至钢纤维完全分散成单根为止（一般需搅拌2到3分钟）。具体搅拌时间应根据具体搅拌设备及搅拌方式而定。钢纤维派专职人员投料2~4人轮流替换。
钢纤维混凝土的生产过程的各个环节，不论是投料、搅拌、运输，还是浇筑和成型，都要有利于钢纤维混凝土的密实性和钢纤维混凝土分布的均匀性，这就是制备钢纤维混凝土特别要关注的问题。
采用先干后湿的搅拌工艺。先将固体组分钢纤维、粗骨料、细骨料、水泥进行干拌，使钢纤维均匀分散到固体组分中，然后再加水湿拌，达到钢纤维在混凝土中均匀分散的目的。避免钢纤维尚未分散即被水泥砂浆或水泥净浆包裹成钢纤维球的现象。
由于采用商品混凝土，搅拌时要安排专职试验员长驻搅拌站，监督、控制商品混凝土的搅拌质量，确保混凝土配合比符合设计要求，搅拌质量合格。
六、钢纤维混凝土施工工艺流程

施工准备

钢纤维混凝土浇捣

激光整平混凝土

撒布耐磨材料

机械抹光

铁板收光

滚涂养护剂

硬化剂抛光处理

1、 施工准备
（1）分仓缝（施工缝）中传力杆与模板留设
  按照图纸设计要求分仓缝中的传力杆传力杆采用￠25@250mm制作，传力杆在分仓缝处设置，见分仓缝节点图

根据业主一期地坪分仓缝留设使用后爆边的实际情况，结合国外分仓缝的留设采用成品金属装铠缝作分仓施工缝，经业主同意后现改为成品金属装铠缝，作分仓缝护边并兼做钢模板（高度230mm），底部设支座带高度调节螺栓。 成品金属装铠缝自带传力板作传力杆，取消原分仓缝中的传力杆￠25@250mm。
 成品金属装铠缝节点图

（2） 柱、墙、基坑边与地坪交界处的做法
 钢纤维混凝土地坪与柱、墙、基坑边交界，按照图纸设计要求对柱、墙、基坑边作钢筋加强，为防止混凝土收缩等其它因素引起混凝土拉裂。
 钢纤维混凝土地坪与柱、墙、基坑边交界节点见下图：

2、钢纤维混凝土施工工艺与技术措施
（1）撒料前基层混凝土
激光整平机施工
▲ 设定铺注区域；
▲ 测试地坪水平；
▲ 完成浇筑工作；
▲ 自动测试仪测地坪。
（2）钢纤维混凝土地坪施工工艺流程
成品金属装铠钢模板定位→基层处理→撒水湿润→浇筑钢纤维砼→混凝土激光整平机施工。
（3）钢纤维混凝土的铺设和振捣，抹平
浇筑钢纤维混凝土时采用传统方法（与普通混凝土地坪施工相似）。 在混凝土浇筑过程中，要对钢纤维混凝土进行振捣，以保证混凝土密实，并且增强混凝土和钢纤维之间的锚固。 钢纤维混凝土表面提浆（采用振动棒或振动梁）需及时进行，应在混凝土初凝前用浆头覆盖掉露头的钢纤维。 混凝土打磨须及时进行，最佳时间是在混凝土浇完后人可在上面留下深度小于10 毫米脚 印时（约8小时）开始添加表面耐磨材料后进行打磨。
① 钢纤维在混凝土中的分散均匀性
在拌合料中加入的钢纤维应分散均匀，才能在混凝土中起到增强作用。如果加入的钢纤维分散不均匀，将使某些部位的混凝土缺少钢纤维或钢纤维在一定范围内结团。因此，只有成排钢纤维才能保证在拌合料中分散均匀，才能保证良好的增强效果。
② 钢纤维混凝土拌合料振捣的密实性
钢纤维混凝土振捣的密实性与钢纤维在拌合料中的分散均匀性和拌合料的和易性密切相关。试验表明，良好的钢纤维分散均匀性与和易性是拌合料振捣密实的前提和基础。但是，钢纤维混凝土拌合料振捣的密实性，与普通水泥混凝土振捣密实性相比，有特殊的意义。如果不注意钢纤维混凝土振捣的密实性，也会影响其质量。
钢纤维混凝土拌合料振捣密实，要比普通水泥混凝土拌合料振捣密实所消耗的能量大些，振捣时间要长，因为在混凝土拌合料中加入的钢纤维，使钢纤维与混凝土的组成材料相互作用，阻碍钢纤维混凝土拌合料的流动，尤其干硬性或半干硬性混凝土更为明显。振捣时间与钢纤维的体积率、长径比有关。
（4）混凝土激光整平机介绍：
大面积超平地坪激光整平机一次成型施工技术适合国内外大型工业厂房、仓储、物流等工程地坪施工，激光整平机一次成型技术特点为：
地坪顶面设计标高由激光及电脑自动控制，并实时调整(每秒钟调整10次)，确保找平精确，试验证明，激光整平找平比传统施工方法平整度质量至少提高3-5倍；
纵横坡度由电脑自动控制液压系统完成，确保地坪坡度的精确控制与实施；
作业工效大大提高，试验证明，地坪铺注找平每天能完成工作量约为4000 m2。
激光发射器独立布置，地坪施工可以大面积铺注并能保证地面标高的一致性，标高不受模板控制，不会产生累积误差，与传统方法相比较，可大大减少地坪的施工缝，使地面的后期维护费用和模板的使用量也大为减少：
激光整平头由刮板、布料螺旋、振动器、整平梁四部分组成，施工时多道工序(刮尺刮多余混凝土、滚筒滚压、木搓搓平、人工抹平等)整合到一起，由机器一次性完成，提高工效、节省人工；
振动器的振动频率为3000次／min，可适用于干硬性砼、钢纤维混凝土、大骨料混凝土；
根据设备性能，激光整平机配备磨光机、播撒机、软切机、快速直边机等辅助设备。

激光整平机
（5）激光整平机施工技术
① 激光整平机构造
激光整平机的工艺原理是依靠液力驱动的整平头，配合 激光系统和电脑控制系统在自动找平的同时完成整平工作。整平头上配备有一体化设计的刮板、搅拌螺旋、振动器和整平梁，将混凝土摊铺、整平工作集于一身，并一次性完成。
② 激光整平机找平采用激光找平方法不需要拉控制线，也不需要传统人工作业来控制地面标高。由电脑实时控制标高，控制频率达到每秒钟10次，即使高速度施工，地面标高也能得到精确控制。一旦初始化完毕，只要激光发射器不受扰动，无论激光整平机移动到哪里，都能够确保铺注后的地面整体上的标高不受影响。由于激光发射器独立布置，地面标高始终以激光发射器发射出的旋转激光束构成的平面为控制面，所以能保证大面积整体铺注的地面水平度和平整度。
③ 激光整平机整平技术
刮板刀：作用是将高出的混凝土料刮走，剩下的料交给螺旋来完成施工。
布料螺旋：为单方向旋转的螺旋，自左至右，将混凝土料切割、分布到设计要求的标高。多余的料将被送到螺旋最右边。振动器及整平梁：振动由偏心块产生，频率为3000次／min，带动整个整平梁一起对混凝土产生振捣、压实作用整平梁底部的斜坡起类似镘刀的作用，在振动、行进的过程中，该镘刀起刮平的作用，这样做完后的混凝土表面光亮而平整由于上述各部件为一体化设计，所有动作均由机械控制，故可省去如长刮尺刮平、滚筒滚压、撒水泥浆、木抹子搓打、人工抹平等许多费工费时的施工工序。整平原理布料螺旋3~2整体施工方法的分仓技术激光整平机由内向外退行铺设混凝土，混凝土浇筑应连续进行浇筑，每仓的周边及柱根、设备基础周边应先用插入式振动棒振捣，大面使用混凝土激光扫平机进行扫平振捣，并多次反复滚压，柱、边角等部位用木抹拍浆。
（注：为达最佳超平效果，激光整平后播撒钢化骨料前下述人工施工也是需要的）
（6）初次直尺刮平
① 用4米长直尺检查混凝土面平整度，检查时直尺平放于混凝土表面上，当直尺底边离开混凝土面最大≤1MM属合格，否则需用铝合金直尺括平。
② 刮平前，先把直尺放在混凝土面层上，两手抓放在直尺中部附近位置，刮平时两手往下稍用劲（两手用劲均匀），随即拖动直尺前后刮行。
③ 刮平过程中，直尺分别纵、横向刮行。
④ 以一个方向另一边刮平时，直尺伸入前次刮过范围距离≥1米。
⑤ 当局部地方高低差较大时，用较短直尺往复搓刮。
⑥ 整个刮平过程中，两手用力一定要均匀一致，使直尺始终在一个水平面位置刮行。

（7）整平提浆
① 当混凝土面初步平整后，可开动整平机整平面层。
② 整平机整平运行时，先整平四周边缘，然后分别纵横方向运行整平。
③ 整平机整平过程中，要连续不断匀速运行，不得在某处停下来以免过度振捣造成分层。
④ 靠近边角难于用整平机平整地方用木抹子和压抹子整平，不得用软镘刀。
（8）再次直尺括平
① 整平机初步平整后，再次用直尺检查混凝土面平整度。不合格处用砂浆找平。
② 此次刮平主要是用铝合金刮尺以扇形方向扫刮。
③ 刮尺刮平运行时，向下方向力主要为铝合金刮尺自重力，左手使刮尺一端固定不动，左手控制刮尺扇形运动。
④ 低凹处主要用小水灰比1∶2水泥砂浆填垫，使整个施工面的平整度符合要求。
（9）再次整平提浆
① 此次整平主要是使混凝土表面提浆湿润，为撒料创造条件。
② 整平机整平时也是先四周边缘，然后纵横方向分别平行匀速运行。
3、合金骨料（Sikafloor® -2）施工工艺和技术措施
根据现场环境情况：去除表面“浮浆”，待基层混凝土初凝后终凝前，将合金骨料分二次（第一次：3kg/㎡；第二次：2kg/㎡）均匀的撒播到找平的混凝土上。
（1）初次（第一次）撒料及整平
初次撒料
① 初次撒料时，混凝土面应无浮水，用手指按压混凝土时其表面浮浆湿软，但混凝土已初凝感觉不到松散游离的石子存在，也就是说手指按压混凝土时，有压痕但不能很深（混凝土能承受人行走，脚印的深度小于3~5mm后即可施工）。
② 与其它实物交接固化较快地方，先撒料，撒料后用木抹子和压抹子搓平抹压。
③ 第一次撒料时，工具离开地面位置要尽量低，材料摊开面积要大，摊开厚度要均匀一致。
④ 只有确认可以撒料的地块才能撒料，不能早撒，也不能晚撒；不能错撒、漏撒以免导致耐磨层厚薄不均。必要时局部地方应补撒料。
整平提浆
① 初次撒上的料吸水颜色变深后，才能开动激光整机整平提浆。
② 整平机的运行过程与前述方法基本一致。
③ 不能完全依靠整平机，根据不同情形可以用压抹子、木抹子进行抹压提浆。
④ 初次撒料后可用铝合金刮尺刮平施工面。
（2）最后一次（第二次）撒料及整平
① 最后一次撒料时用手指按压混凝土表面，稍有压痕，但有明显手印和手指明显感到湿，也就是说混凝土此时接近终凝但还不到终凝。
② 撒料后稍等一会等材料吸水后才整平，整平过程与前述方法基本一样。
③ 撒料时一定要保证施工地块以外边缘带一米清洁卫生，这时其他杂物不能混入施工地块。
④ 此次撒料最好用颗粒级较小的耐磨材；如用正常级配的耐磨材料，一定要确保地坪表面稍混软，整平机能把耐磨骨材磨压嵌入地坪内。
⑤ 工地负责人应现场巡视，勤用手摸，以便做出正确判断并及时安排人员处置。
（3）紧光机紧光
① 最后一次撒料并用整平机整平一次，随后安排紧光机紧光。
② 紧光机操作人员所穿鞋为平底鞋并戴鞋套，其他人员此时不能随便进入施工地块。
③ 紧光机紧光时应按一定路径匀速不断运行。紧光机刀片倾斜角度及其运转速度要与施工地坪状况相适应，以避免刀片粘吸耐磨层，造成地坪空鼓、起皮。
④ 当耐磨层颜色变深，地坪开始变亮，用手指按压地坪完全无压痕，只是稍有手印和手指有点湿时，停止用紧光机紧光。

（4）镘刀手工或机械紧光
① 所有紧光人员都要穿平底鞋并套鞋套。
② 紧光时应从一处向另一处后退进行，后退次数要少，幅度要大；下蹲姿势要有利于镘刀大幅度移动(约2米)并保证手能较大用力到镘刀上。
③ 镘刀倾斜角度既要使镘刀与耐磨层的粘力小，又要保证抹刀不能刮伤耐磨层；后退紧光时，后排刀位压过前排5-10cm。
④ 紧光路径应为纵横交叉进行；如局部地块干硬较快时，此地方先安排施工。
⑤ 当发现有灰尘等污染物进入紧光地块时，要随时用干净扫帚扫除。
⑥ 紧光过程中万一发现耐磨层脱皮，地坪刮伤等现象时，经用Sikafloor® -2材料作界面处理后马上补上。
⑦ 镘刀紧光次数要多遍但不可过度紧光，直到地坪表面明显光亮、完全干硬时应停止。

机械紧光 人工紧光
七、施工缝及分割缝留设及切割处理
（1）根据图纸设计要求，钢纤维混凝土地坪分仓缝（施工缝）的留设间距为24m*28m、36m*28m、27m*28m、36m*23.6m、24m*23.6m、12m*23.6m，其留设位置详见附图，施工缝的节点做法如下：

分仓缝（施工缝）成品金属装铠缝图

地坪与墙体相交节点图
（2）钢纤维混凝土地坪按照图纸设计要求设置纵横向切缝（分割缝）：主厂房和装卸货区为6m*7m，备件中心和电器装配车间为6m*6m，切缝时间不晚于混凝土浇筑后48小时，为避免蹦边，可先行切。切缝的长宽比不大于1.5，缝的宽度3~5mm，缝的深度为地坪厚度的1/3，如下图:

切缝断面图
（3）钢纤维地坪与墙、柱间采用厚度为10mm泡沫板隔离。泡沫板须高出预计地坪约2cm。地坪施工完成后除去高出部分。

中柱设切缝平面示意图

边柱设切缝平面示意图
切缝与清理见下图：

混凝土表面切割缝 切缝后随时清理
八、地坪液体固化剂（Sikafloor curehard-24）操作施工
根据Sikafloor curehard-24提供的相关的技术，它是一种无色、无味的液体，是高科技化学产品，它渗透到混凝土中提高混凝土的抗化学腐蚀及其它离子起反应，致密混凝土，彻底解决混凝土易起尘、不耐磨、油污会渗透、难以清洗，容易风化、会产生裂纹等问题，经过混凝土封闭硬化剂处理的地面，永久不起尘、高耐磨、抗划伤、有丝绸般的光泽且防滑、永久的防水和抗渗，易清洁，免维护，使用寿命与建筑同年限。待钢纤维混凝土地坪强度达到28天后，进行液体固化剂。
1、施工工艺
原地坪清理—水磨混凝土地面、清洁—涂布混凝土密封固化剂—养护
2、施工步骤
1、将原有地面清理干净。
2、采用水磨机将地面打磨至结实的基层，将松散、脱层、起灰地面打磨干净。

2、 用水冲洗，把泥浆清洗干净。

3、 待地面表干后，在清洁好的地坪上，利用喷壶，均匀的将混凝土封闭固化剂喷洒在地坪表面，并用专业工具均匀的轻推一次。保证地坪表面湿润15分钟以上。

4、观察地坪表面，凸起的地方或干噪过快的地方，要重新喷洒材料。
5、待第一遍材料完全被渗透，清除表面富余的材料。再用尘推把表面清洁一遍。

6、 在清洁好的地坪上，喷洒第二遍硬化材料，并采用机器细磨，加速材料的渗透及反应。

7、 清洁地坪表面浮浆。

8、养护地坪。

施工完效果图

九、地坪养护和成品保护
1、提高成品质量保护意识，明确各工种对上道工序质量的保护责任及本工序工程的防护，上道工序与下道工序应有必要的交接手续，以明确各方的责任。
2、相邻板块施工注意成品保护，其施工间隔应为前期施工板满足一定强度，一般可为3~5天。
3、抹面施工时，操作人员要脚穿网格鞋。在养护期间，当面层砼强度达到1.2MPa，严禁上人。
4、面层施工结束后，应及时喷洒，覆盖塑料薄膜，严禁踩踏（但不能直接浇水养生），养护14天后方可上人，但重型机械不得行走和物件不得摆放，（正常保养周期为28天）。

混凝土表面薄膜养护
 5、施工现场设置警示标志或围护栏杆，并设专人看护。
十、施工中应注意的问题
（1）尽量缩短混凝土的运输时间，合理安排浇筑顺序，及时卸料；在浇筑前混凝土罐车不能压得太多（1辆压1辆为宜），坍落度时间的控制如遇特殊情况坍落度过大或过小退回搅拌站重新搅拌。
（2）保证振捣密实，严格控制振捣时间，移动距离和插入深度，严防漏振及过振；
（3）保证混凝土供应，不随意留置施工缝；
（4）做好现场协调、组织管理，要有充足人力、物力、保证施工按计划顺利进行。
十一、质量管理与保证措施
1、质量保证措施
（1）开工前进行技术交底，严格按照耐磨地坪的施工工艺进行施工，对混凝土的平整度进行严格把关，发现问题及时指出并进行解决。
（2）确保耐磨地坪材料的单位用量：每次材料进场时相关指定人员进行验收。
（3）为了能保证砼的施工质量，按照金属骨料的具体参数要求严格控制砼的配合比、水灰比及坍落度，严格控制砼外加剂的掺和量，以及骨料的尺寸。
（4）为确保地坪砼施工的连续性，确保砼的正常供应，与商品砼供应商订合同时，要求将该项目作为重点项目优先供应，保证施工的连续性。
（5）为了保证砼浇筑施工的连续性，还计划在夜间浇筑砼，白天进行表面耐磨面层的施工，不仅便于砼的供应和运输，还保证其施工质量。

2、施工组织措施
在施工过程中，建立全面质量管理小组，建立质量管理岗位责任制，对每一个分项工程岗位明确到人，责任明确到人，及时解决出现的各种问题，以确保工程质量和进度。具体人员职责分工如下：
施工总负责人：郭建国 负责全面工作
安全生产负责人：杨燕锋 负责现场安全文明施工
技术负责人：马庆人 孙开祥 负责现场施工技术
质检负责人：张全民 负责质量管理及检查验收
具体实施负责人：孙开祥 负责现场整体施工管理
试验负责人：李朝阳 负责现场取样及送检
资料员：金正文 负责收集所有相关的资料和整理
测量负责人：吴津 负责现场测量及控制网的建立
材料管理负责人：胡小明 负责现场材料进出管理及台帐的建立
材料保管负责人：马德树 负责现场材料保管入库
现场施工员： 王晓俊 彭光林 负责搅拌站投料与现场施工
施工班组组长：魏贤 王林 负责班组的具体实施 。
3、施工技术措施
（1）施工前必须对操作人员进行技术、质量、安全的书面针对性交底，交底内容包括当天的作业环境、气候情况，主要工作内容和各环节的操作安全要求，以及特殊工作的配合等，并做好上岗签字记录。
（2）要求现场每个施工人员熟悉了解本施工组织设计，使每个施工人员、管理人员对相关要求明确，对本岗位的责任，质量要求和技术要求心中有数。
4、
