桥梁工程图.ppt

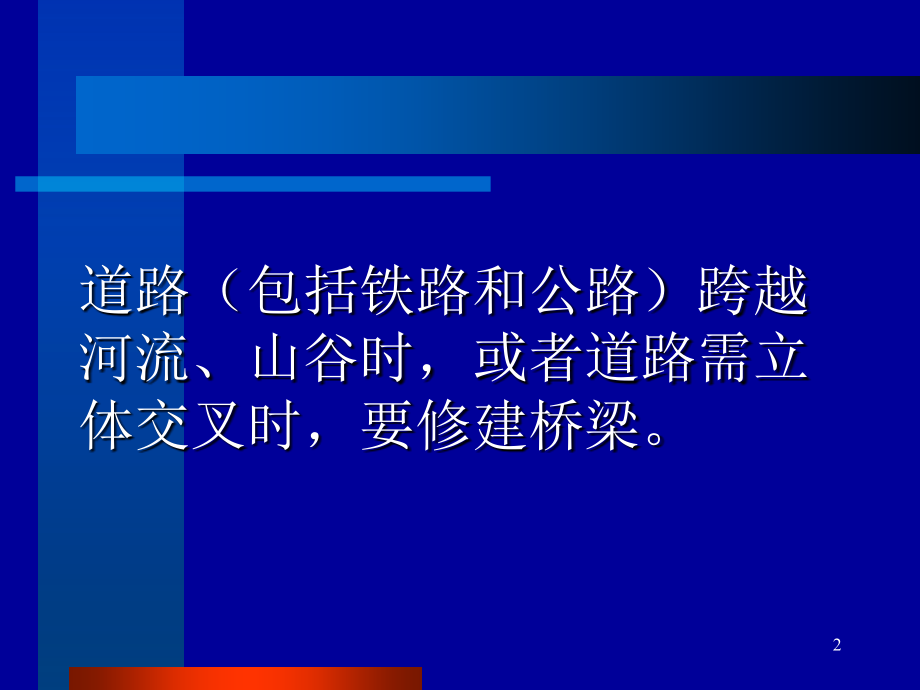

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二层,第三层,第四层,第五层,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,桥梁工程图,石家庄铁道学院,土木工程分院,路清献,1,道路（包括铁路和公路）跨越河流、山谷时，或者道路需立体交叉时，要修建桥梁。,2,芜湖长江大桥,主跨为斜拉，其余为墩台。,3,金门大桥,大桥位于美国加利福尼亚州宽约1900多米的金门海峡之上,4,北盘江大桥钢管混凝土拱桥,5,南昆线八渡南盘江特大桥,6,杭州钱塘江大桥,7,桥梁的组成,桥梁由梁、桥台、桥墩组成。梁是道路的延续，桥台是桥梁在,两岸的支撑平台，桥墩是桥梁的中间支柱。,梁的自重及梁所承受的荷载，通过桥台、桥墩传给地基。,8,桥梁工程图,桥位图,确定桥梁所处的位置及其周围的地形和地物,全桥布置图,桥梁的全貌,桥墩图,桥梁中间支撑建筑,桥台图,桥梁两端的支撑建筑,桥跨结构图,附属工程图,9,桥位图,桥位图主要表示,桥梁所处的位置,河流两岸的地形,河流两岸的地物,从桥位图中可以看出：,地势：西北较高，最高点标高20m，东南低,房屋、交通和通讯：,水文：洪水泛滥线、导治结构、水准点、河水流向及河床,根据桥位图便可以布置施工现场,10,全桥布置图,表达内容：,全桥的概貌,有关的技术资料,视图组成：简化的全桥主要轮廓的投影,立面图：由线路的垂直方向向桥孔投影，可以反映桥梁的全貌,平面图：从上向下投影，假想将桥跨及以上部分去除。反映桥墩、桥台的位置及类型,桥梁概貌：,孔、跨：3孔跨度24m后张法预应力混凝土梁,中心里程：DK18+044.20,桥与河流的关系：桥梁的全长：85300mm,墩、台的名称及类型,地质资料：地质柱状图,坡面,11,常用的地质图例,12,坡面的表示法,13,桥墩图,桥墩是桥的组成部分，起着中间支撑作用，将梁及其上部荷载通过桥墩传给地基,桥墩的类型（以墩身横断面的形状分类）,圆端形桥墩,圆形桥墩,矩形桥墩,尖端形桥墩,14,尖端形桥墩,圆端形桥墩,基础,墩身,墩帽,托盘,顶帽,垫石,15,圆形桥墩,矩形桥墩,16,桥墩的构造,基础,墩身,墩帽,基础：埋在地下,扩大基础,桩基础,沉井基础,墩身,墩帽,托盘,顶帽：斜面，排水,垫石,17,18,基础,墩身,墩帽,19,20,21,22,23,24,25,26,桥墩图,桥墩图用来表达桥墩的整体情况，包括墩帽、墩身、基础的形状、尺寸和材料。,墩帽图,用较大的比例单独画出墩帽图。,墩帽钢筋布置图,墩帽钢筋布置图提供墩帽部分的钢筋布置情况。,墩帽形状和配筋情况不太复杂时也可将墩帽钢筋布置图与墩帽图合画在一起，不必单独绘制。,桥墩的表达,27,桥墩图,28,墩帽图,29,桥墩图的阅读,读图步骤,首先看标题栏和文字说明,桥墩的名称、类型，绘图比例,尺寸单位、施工技术要求,然后弄清楚表达方案,用到了多少张图，相互之间的联系,每张图中用到几个视图，视图之间的对应关系,最后逐步读懂各部形状和大小、材料,按照投影关系和形体分析法划分子部分（构造）,30,桥墩图,按照桥墩的构造可以划分为：,基础,墩身,墩帽,桥墩图,演示,31,基础,32,墩身,33,墩帽图,托盘,、,顶帽,、,垫石,墩帽,34,托盘,35,顶帽,36,垫石,37,墩帽,38,桥墩,39,40,桥台图,桥台的作用,是桥梁梁端的支柱，传递梁以上的荷载,承受路基填土的水平推力,保证与桥台相连的路基的稳定,41,桥台的类型,T形桥台,U形桥台,矩形桥台,十字形桥台,42,43,44,桥台的构造,基础,三层扩大基础,台身,纵墙,横墙,托盘,台顶,顶帽,台顶纵墙,道碴槽,45,46,一、桥台构造,47,48,基础,49,台身,50,台顶,51,52,53,桥台的表达,桥台总图,正面图,平面图,侧面图,台顶构造图,中心纵剖面,平面图,半正面半剖面,详图,54,55,56,57,桥台图的阅读,阅读桥台图时应同时阅读桥台总图和台顶构造图，并按从整体到局部的顺序进行。首先要了解桥台的类型，它在线路中的位置及与路基、地面、轨道的关系；进而弄情各主体部分的形状、材料、尺寸等；再进一步看懂台顶各部分的形状、构造和细部尺寸。若要知道顶帽和道碴槽的钢筋布置情况，还要再阅读这些部分的钢筋布置图。,58,基 础,台 身,台 顶,59,台顶纵墙,桥台总图,顶 帽,道碴槽,最后,想象出整体,60,道碴槽投影图,61,基 础,底 层,二 层,桥台总图,62,台身：,纵墙,横墙,托盘,桥台总图,63,台顶,之台顶纵墙,台顶构造图,64,台顶,顶帽各部分,之,一,二,三,四,五,台顶构造图,65,道碴槽,之,道碴槽底,挡碴墙,端 墙,素混凝土层,台顶构造图,66,最后读图：,想象出整体,67,返回,68,返回,69,返回,70,返回,71,返回,72,返回,73,返回,74,返回,75,返回,76,返回,77,返回,78,返回,79,返回,80,返回,81,82,作业,在A3图纸上绘制台顶构造图（土）,在A2图纸上绘制桥台图（交）,习题集P123、124 17-2,选择低高度梁、跨度为20m,表中尺寸h4由318改为421,83,84,
