混凝土梁柱节点施工方案.docx

混凝土梁柱节点施工方案

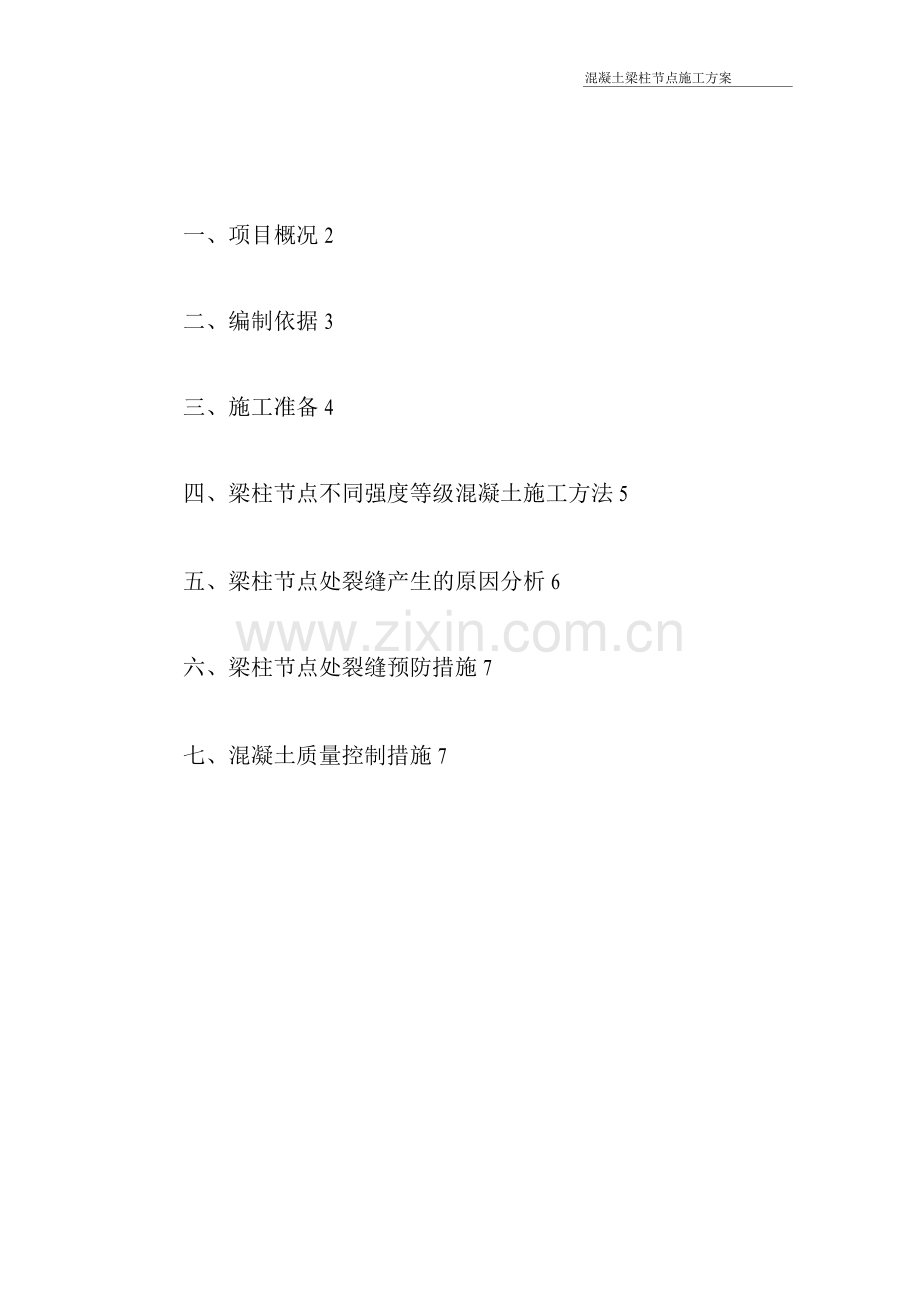

一、项目概况2
二、编制依据3
三、施工准备4
四、梁柱节点不同强度等级混凝土施工方法5
五、梁柱节点处裂缝产生的原因分析6
六、梁柱节点处裂缝预防措施7
七、混凝土质量控制措施7
混凝土梁柱节点施工方案

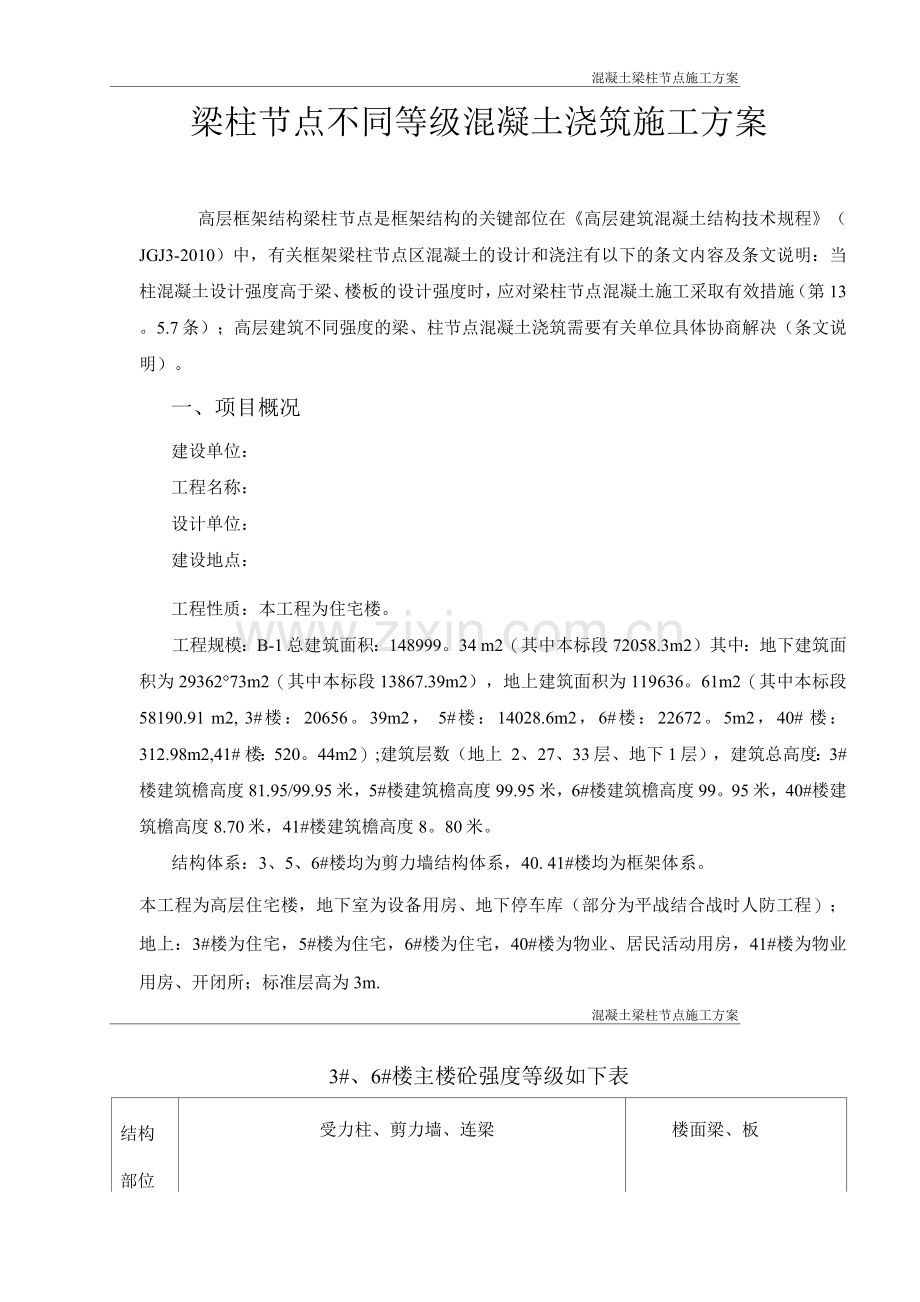

梁柱节点不同等级混凝土浇筑施工方案
高层框架结构梁柱节点是框架结构的关键部位在《高层建筑混凝土结构技术规程》（JGJ3-2010）中，有关框架梁柱节点区混凝土的设计和浇注有以下的条文内容及条文说明：当柱混凝土设计强度高于梁、楼板的设计强度时，应对梁柱节点混凝土施工采取有效措施（第13。5.7条）；高层建筑不同强度的梁、柱节点混凝土浇筑需要有关单位具体协商解决（条文说明）。
一、项目概况
建设单位：
工程名称：
设计单位：
建设地点：
工程性质：本工程为住宅楼。
工程规模：B-1总建筑面积：148999。34 m2（其中本标段72058.3m2）其中：地下建筑面积为29362°73m2（其中本标段13867.39m2），地上建筑面积为119636。61m2（其中本标段 58190.91 m2, 3#楼：20656。39m2， 5#楼：14028.6m2，6#楼：22672。5m2，40# 楼：312.98m2,41# 楼：520。44m2）;建筑层数（地上 2、27、33层、地下1层），建筑总高度：3#楼建筑檐高度81.95/99.95米，5#楼建筑檐高度99.95米，6#楼建筑檐高度99。95米，40#楼建筑檐高度8.70米，41#楼建筑檐高度8。80米。
结构体系：3、5、6#楼均为剪力墙结构体系，40. 41#楼均为框架体系。
本工程为高层住宅楼，地下室为设备用房、地下停车库（部分为平战结合战时人防工程）；地上：3#楼为住宅，5#楼为住宅，6#楼为住宅，40#楼为物业、居民活动用房，41#楼为物业用房、开闭所；标准层高为3m.
混凝土梁柱节点施工方案
3#、6#楼主楼砼强度等级如下表
结构
部位
受力柱、剪力墙、连梁
楼面梁、板

基础顶一第
6层楼面
第6层楼面以
上〜第10层楼
面
第10楼面以
上〜第14层楼
面
第14层楼
面以上
顶板〜第2
层楼面
第2层
楼面以上
标号
C45
C40
C35
C30
C35
C30

5#楼主楼砼强度等级如下表
结构
部位
受力柱、剪力墙、连梁
楼面梁、板

基础顶〜第
6层楼面
第6层楼面以上
—第10层楼面
第10楼面以
上〜第14层楼
面
第14层楼
面以上
顶板
第2层
楼面及以上
标号
C45
C40
C35
C30
C35
C30

40#、41 #楼主楼砼强度等级如下表
结构
部位
受力柱
楼面梁、板

基础顶〜屋面
楼面
标号
C30
C25

梁柱节点混凝土强度差最大达到3个等级。
二、编制依据
3
混凝土梁柱节点施工方案
《建筑工程施工质量验收统一标准》GB503-2013
《钢筋混凝土结构工程施工质量验收规范》GB50204-2015
《高层建筑混凝土技术规程》JGJ3-22
《普通混凝土配合比设计规程》JGJ55-20
《普通混凝土用砂质量标准及检验方法》JGJ52-92
《普通混凝土用碎石和卵石质量标准及检验方法》GJ53-92
《混凝土外加剂应用技术规范》GBJ119-88
三、施工准备
1、预拌砼质量
按国标GB14902-94《预拌混凝土》，漳建材字(1998 ) 010号文附件：《漳州市预拌砼产品质量管理暂性办法》及漳建质监(20 )第059号等有关规定执行，确保了砼的质量达到设计要求及有关规范的规定。砼的浇筑供应标号按图纸设计标号进行供应。
2、砼供应单位联系与组织
每次砼浇筑前按砼的购销合同于24小时前，填写《生产联系单》送达砼供应公司，使砼的供应准时到达工地，确保砼浇注时间的准确，保证工程进度.
3、砼浇筑部位的前道工序已全部施工完毕，并办理好了隐蔽工程验收手续。模
板已清理干净，并淋水湿润。
4、每次砼浇筑前及时填报砼浇捣令报监理，在得到砼浇筑今后开始浇注砼。
5、机械设备配置
序号
机械名称
规格型号
单位
数量
备注
1
强制式混凝土搅拌机

1

2
混凝土运输车

辆
10

3
地泵

台
1

4
固定泵

台
1

5
插入式砼振捣器

台
2
用于墙、柱、梁、另1台备用
6
平板式砼振动器

台
2
用于板、另1台备用
7
电动抹光机

台
1

8
碘坞灯
10W
盏
6
另楼层下部不少于两盏
4
混凝土梁柱节点施工方案
6、塔吊用料斗1个规格为0.75 m3
7、通讯：泵站与浇筑现场之间的通讯采用两种方式：指示灯和对讲机，以保证砼
浇筑工作顺利进行。
8、现场施工管理人员、操作人员计划及安排

四、梁柱节点不同强度等级混凝土施工方法
框架结构梁柱节点是框架结构的关键部位，从力学上讲，梁柱节点核心区受力情况比较复杂，它既承受柱子传来的压力，又要承担梁端和柱端的弯矩，当地震荷载反复作用时,核心区混凝土处于剪压复合应力状态，往往造成核心区出现交叉形式裂缝及柱端混凝土压酥、剥落、钢筋压屈外鼓。特别是角柱、边柱，由于扭转和偏心等影响，受力更为复杂，比内柱更易引起震害。历次震害表明，框架结构的破坏绝大部分是由梁柱节点核心区强度不足和延性不够所致。从施工方面讲,由于节点构造复杂，钢筋绑扎密集，而且都是高空作业，特别是中间柱子钢筋纵横交错，给施工造成许多麻烦，稍有疏忽质量就难以保证。造成梁柱节点施工困难的主要原因，是施工人员对节点受力机理不了解，对梁柱节点操作程序不清楚，工人缺乏统一安排。常见的梁柱节点不同强度等级混凝土施工方法有以下几种
混凝土梁柱节点施工方案
（一）不同等级混凝土邻接面的留设。高层建筑框架结构的梁柱节点比较复杂，由于荷载组合及内力计算的结果，要求同一层的竖向结构（柱、墙）混凝土强度等级高于水平结构（梁、板）的混凝土强度等级。在钢筋混凝土框架结构中，水平施工缝通常留于柱脚，柱顶若要留水平施工缝则应留于梁底.若同层的竖向构件和水平构件的混凝土同时浇捣，则柱顶不留施工缝.
（二）不同强度等级混凝土分别浇捣的施工。梁柱节点核心区的混凝土浇捣方法为：不论柱顶是否留施工缝，都应先用塔吊吊斗或混凝土泵输送柱等级的混凝土就位，分层振捣，在楼面梁板处留出45度斜面。在混凝土初凝前，使用混凝土泵，尽快浇筑楼面梁板的混凝土，重点控制高低强度等级混凝土的邻接面不能形成冷缝，故应在柱顶梁底处留设施工缝，避免高低强度等级混凝土的邻接面之间形成冷缝。同时对梁柱节点钢筋密集的核心区用小型插入振捣器加强振捣，坚决杜绝漏振死角，避免形成蜂窝麻面，以确保节点核心区混凝土的密实性和设计强度。

五、梁柱节点处裂缝产生的原因分析
保证节点的质量，施工过程至关重要。为切实加强对框架结构梁柱节点施工质量的控制，施工前对可能出现的问题进行分析。
梁柱节点处,混凝土的强度等级相差较大不同强度等级的混凝土，其水泥用量、水灰比、用水量都不同，柱子体积大，水泥用量多，产生的水化热高，高低强度等级混凝土的收缩有差异，在其交界附近容易产生裂缝.
柱子断面大，刚度大，梁的截面相对较小，受柱子的强大约束,梁混凝土的收缩受限制，也容易产生裂缝。商品混凝土配合比中，高强度等级混凝土的水泥用量偏多，水灰比、含砂率、坍落度偏大，也会导致高低强度等级混凝土交界附近产生裂缝。
混凝土梁柱节点施工方案
现浇梁板的梁在板下，上面保养的水被板充分吸收，而梁得不到充足的养护水分，造成梁的内外不均匀收缩，也容易导致梁的两侧面产生裂缝。
六、梁柱节点处裂缝预防措施
施工前要求混凝土搅拌厂调整配合比设计，在满足强度等级及可泵性的条件下，对柱子混凝土，减少水泥用量、减少含砂率、增加石子含量、减少坍落度、减少用水量,并对粉煤灰和外加剂的用量也需作相应的调整。
施工时，混凝土实行先高后低"的浇捣原则，即先浇高强度等级混凝土，后浇低强度等级混凝土，严格控制在先浇柱混凝土初凝前继续浇捣梁板的混凝土，事先作好技术交底和准备工作。
梁柱节点核心区的混凝土浇捣时，在梁柱节点附近离开柱边方 ，且况/2梁高处，沿45°斜面从梁顶面到梁底面用5 网眼的密目铁丝网分隔（做为高低等级砼的分界），应先用塔吊吊斗或混凝土泵输送柱等级的混凝土就位，分层振捣，在楼面梁板处留出45°斜面。
在混凝土初凝前，随之泵送浇筑楼面梁板的混凝土。应重点控制高低强度等级混凝土的邻接面不能形成冷缝。同时对梁柱节点钢筋密集的核心区用小型插入振捣器加强振捣，杜绝漏振死角商品混凝土配合比中，高强度等级混凝土的水泥用量偏多，水灰比、含砂率、坍落度偏大，梁板的混凝土采用二次振捣法，即在混凝土初凝前再振捣一次，增强高低强度等级混凝土交接面的密实性，减少收缩。
严格控制混凝土拌合物的坍落度，节点核心区柱子部位混凝土采用塔吊输送，以期降低坍落度。在现场，对每车混凝土都应进行坍落度检测。加强混凝土的养护，特别是梁，除了板面浇水外,还应在板下梁侧浇水，在满堂承重脚手架未拆除之前，可以用高压水枪对梁进行浇水养护，并推迟梁侧模的拆模。
七、混凝土质量控制措施
本工程混凝土是用商品混凝土，每次浇筑混凝土坍落度抽检不少于3次。梁柱节点混凝土须单独留置试块，不少于两组，一组标养一组同条件养护^
