脚手架围护方案.docx

一、编制依据2
二、工程概况：2
三、施工准备2
四、围护架安装、拆卸3
五、脚手架的使用与保护4
六、围护架搭设的安全规定4

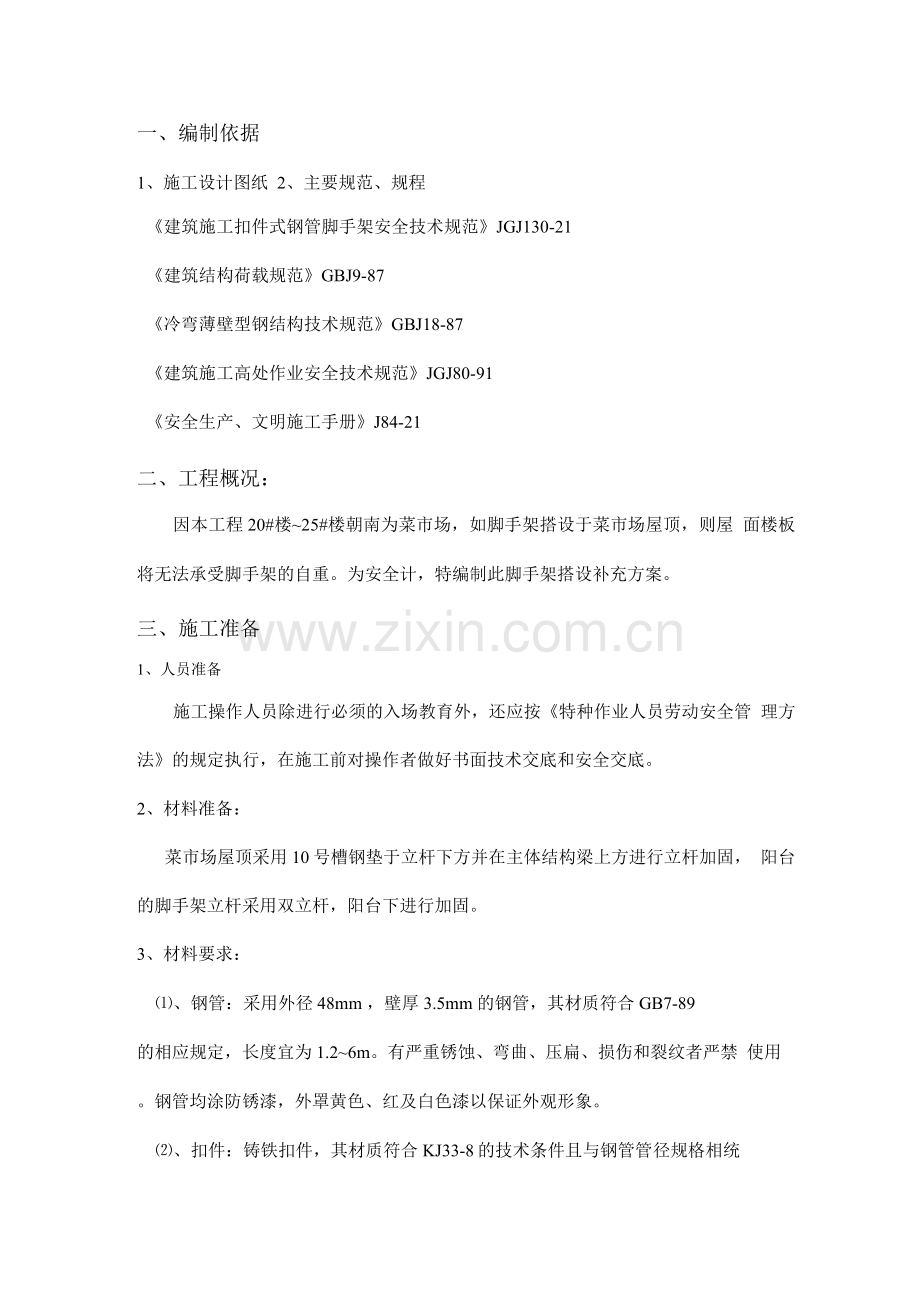

一、编制依据
1、施工设计图纸 2、主要规范、规程
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-21
《建筑结构荷载规范》GBJ9-87
《冷弯薄壁型钢结构技术规范》GBJ18-87
《建筑施工高处作业安全技术规范》JGJ80-91
《安全生产、文明施工手册》J84-21
二、工程概况：
因本工程20#楼~25#楼朝南为菜市场，如脚手架搭设于菜市场屋顶，则屋 面楼板将无法承受脚手架的自重。为安全计，特编制此脚手架搭设补充方案。
三、施工准备
1、人员准备
施工操作人员除进行必须的入场教育外，还应按《特种作业人员劳动安全管 理方法》的规定执行，在施工前对操作者做好书面技术交底和安全交底。
2、材料准备：
菜市场屋顶采用10号槽钢垫于立杆下方并在主体结构梁上方进行立杆加固， 阳台的脚手架立杆采用双立杆，阳台下进行加固。
3、材料要求：
⑴、钢管：采用外径48mm ，壁厚3.5mm 的钢管，其材质符合GB7-89
的相应规定，长度宜为1.2~6m。有严重锈蚀、弯曲、压扁、损伤和裂纹者严禁 使用。钢管均涂防锈漆，外罩黄色、红及白色漆以保证外观形象。
⑵、扣件：铸铁扣件，其材质符合KJ33-8的技术条件且与钢管管径规格相统
一。其螺纹均应符合GB196-81《普通螺纹》的规定，严禁使用加工不合格及 有裂纹、变形、滑丝、严重锈蚀扣件施工；扣件夹紧钢管时，开处的最小距离 应不小于5mm 。
⑶、脚手板：脚手板采用毛竹竹笆脚手板，质量符合施工用竹笆脚手板的有关 要求。
四、围护架安装、拆卸
1、架子工作业时，必须戴好安全帽，系安全带，严禁穿高跟鞋、拖鞋或硬 底带钉易滑鞋，工具及零件应放在工具包内，服从指挥，集中思想、相互配合， 拆卸下来的材料不乱抛、乱扔。
2、凡遇六级以上大风或下雨时，不得进行作业，雨后作业应待架上雨水吹 干后进行，防止滑落。
3、先立里排立杆，后立外排立杆，立杆的垂直偏差不得大于1/2架高， 相邻两根立杆接头应错开5mm ，并不应在同一步距内。
4、大横杆应架设在立杆内侧，同一水平面的内外大横杆接头应错开一跨间， 大横杆水平偏差应控制在50mm 以内。
5、小横杆应垂直于大横杆之下，用扣件与立杆紧固连接。小横杆出大横杆 之外，不应小于1mm ，靠墙一面，应距墙面1 mm —150 mm 。小横杆 应水平，不得内高外低。
6、为保证围护架的稳定性，搭设剪刀撑时，应将斜杆间隔扣在立杆上和小 横杆的伸出部分。
7、用对接扣件连接大横杆时，扣件的开应朝向架子的内侧，螺栓朝上， 以防雨水进入。用十字扣件时，开不得朝下，以确保安全，在安装扣件时，必
