汽车电器设备与维修(课堂PPT).ppt

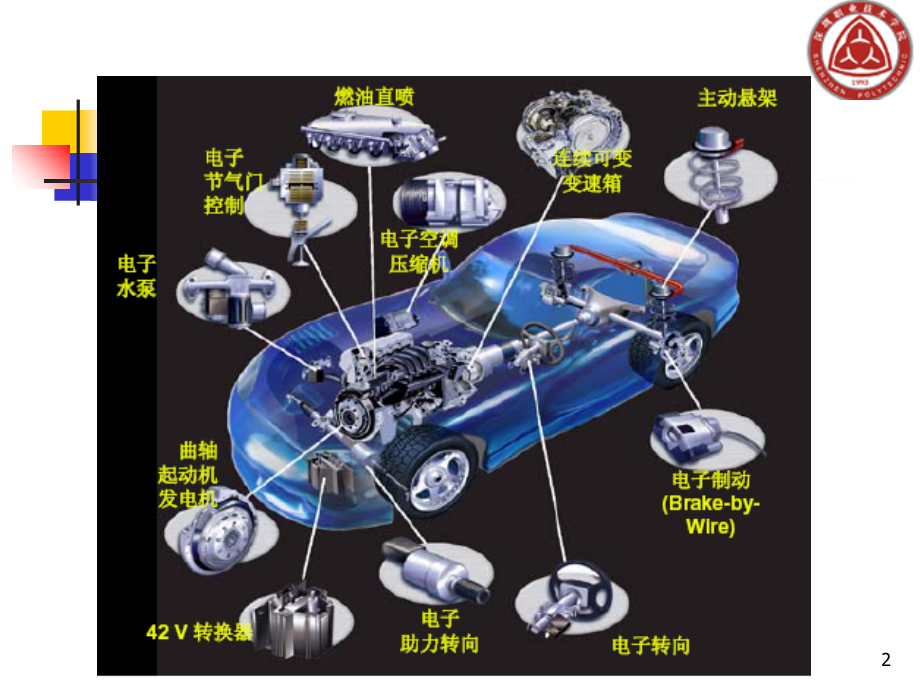

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,汽车电器设备与维修,任课教师：马德粮,汽车电器系统深职院汽车工程系,1,2,汽车电器电路基础,获得帮助：汽车维修论坛 current,）电阻（,R:resistance,）,欧姆定律、焦耳定律,串联电路、并联电路、混联电路,集成电路（,integrated circuit,）,短路、断路、高电阻,静电,电学基础,电路基本知识,12,接地短路,汽车电器电路基础,13,电源短路,汽车电器电路基础,14,断路,汽车电器电路基础,15,断路,汽车电器电路基础,16,线路：,一般的电路由导线构成，故,又称为线路,电路：,指用选定的导线将全车所有的,电气设备互相连接成直流电,路，构成一个完整的供、用电,系统。,汽车电器电路基础,线路与电路的基本概念,17,汽车电器基础元器件,电阻,电容,开关,继电器,电路保护装置,18,稳定和调节电路中的电流和电压，其次还有限制电路电流、降低电压、分配电压等功能。,碳膜、金属氧化膜、绕线电阻,汽车电器基础元器件,固定电阻,19,不连续可变电阻和连续可变电阻,电位计（节气门、空调调整、电动座椅位置）,热敏电阻（空调、冷却液）,光敏电阻（前照灯自动开灯系统）,汽车电器基础元器件,可变电阻,返回,20,充电,放电,控制电路：滤波、耦合电路,电容的换算,汽车电器基础元器件,电容,21,电容的换算关系：,1法拉（F）=1000000微法（F）,1微法（F）=1000纳法（nF）,=1000000皮法（pF）,返回,22,单方向导通,硅,汽车常用的硅二极管是交流发电机整流电路中使用,10A,50A,，汽车电子电路中常用的是数十,mA,小容量二极管。,稳压管,发光二极管,汽车电器基础元器件,二极管,23,控制电流的流动，在电路中作开关和放大器,PNP,和,NPN,开关作用,放大作用,汽车电器基础元器件,三极管,24,汽车电器基础元器件,单刀单掷开关（SPST）,25,汽车电器基础元器件,SPST瞬时触点开关,SPST开关设计来实现瞬时接触,26,汽车电器基础元器件,单刀双掷开关（SPDT）,27,前照灯电路中的SPDT调光器示意图,汽车电器基础元器件,28,点火开关中的MPMT开关,汽车电器基础元器件,29,水银开关,汽车电器基础元器件,返回,30,继电器,可以实现自动接通或切断一对或多对触点，完成用小电流控制大电流，可以减小控制开关的电流负荷，保护电路中的控制开关。如进气预热继电器、空调继电器、喇叭继电器、雾灯继电器、中间继电器、风窗刮水器清洗器继电器、危险报警与转向闪光继电器等。,汽车电器基础元器件,31,线圈的电磁作用使继电器的触点闭合,汽车电器基础元器件,继电器,32,继电器在喇叭电路中用作大电流开关,汽车电器基础元器件,继电器,33,4引脚继电器,汽车电器基础元器件,34,5引脚继电器,汽车电器基础元器件,35,测试继电器线圈的连通性,汽车电器基础元器件,继电器,36,测试继电器触点的连通性,汽车电器基础元器件,继电器,返回,37,电路保护装置,熔断器,（保险丝）,易熔线,断电器,汽车电器基础元器件,38,熔断器（保险）,保险选用原则,保险装置标称值=电路的电流值/0.8,例如，某电路设计的最大电流为12A，应选用15A的保险。,熔断器熔断后的应急修理,行驶途中的应急修理，可用细导线代替熔断器。一旦到达目的地或有新熔断器时，应及时换上。,注：,更换熔断器，一定要用与原规定相同的熔断器。汽车上增加用电设备时，不要随意改用容量大的熔断器，最好另外再安装熔断器。,熔断器熔断，必须真正找到故障原因，彻底排除隐患。,熔断器支架与熔断器接触不良会产生电压降和发热现象。如发现支架有氧化现象或脏污必须及时清理。,汽车电器基础元器件,39,熔断器盒中的熔断器,下一页,40,三种熔断器,下一页,41,熔断器盒盖三标有熔断器的详细信息,作用,42,熔断器保护整个并联电路,汽车电器基础元器件,熔断器,作用,43,单独的熔断器保护并联电路的支路,熔断器,汽车电器基础元器件,返回,44,易熔线,易熔线是一种大容量的熔断器，用于保护电源电路和大电流电路。,注：,绝对不允许换用比规定容量大的易熔线。,易熔线熔断，可能是主要电路发生短路，因此需要仔细检查，彻底排除隐患。,不能和其他导线绞合在一起。,蓄电池正极,易熔线,汽车电器基础元器件,45,断路器,断路器在电路中用于防止有害的过载（额外的电流）。断路器是机械装置，它利用两种不同金属（双金属）的热效应断开电路。如果额外的电流经过双金属带，双金属带弯曲，触点开路，阻止电流通过。当电路断路器冷却，触点再次闭合，电路导通。当无电流时，双金属带冷却而使电路重新闭合，电路断路器复位。,汽车电器基础元器件,46,手动断路器,汽车电器基础元器件,下一页,47,自动断路器,汽车电器基础元器件,48,连接器,汽车电器基础元器件,49,汽车导线颜色代码,导线颜色,黑,白,红,绿,黄,棕,蓝,灰,紫,橙,代号,B,W,R,G,Y,Br,BL,Gr,V,O,汽车电器基础元器件,50,电器设备故障,线路故障,汽车电器电路基础,汽车电气系统故障种类,获得帮助：汽车维修论坛
