110kV线路更换架空地线线夹作业指导书.doc

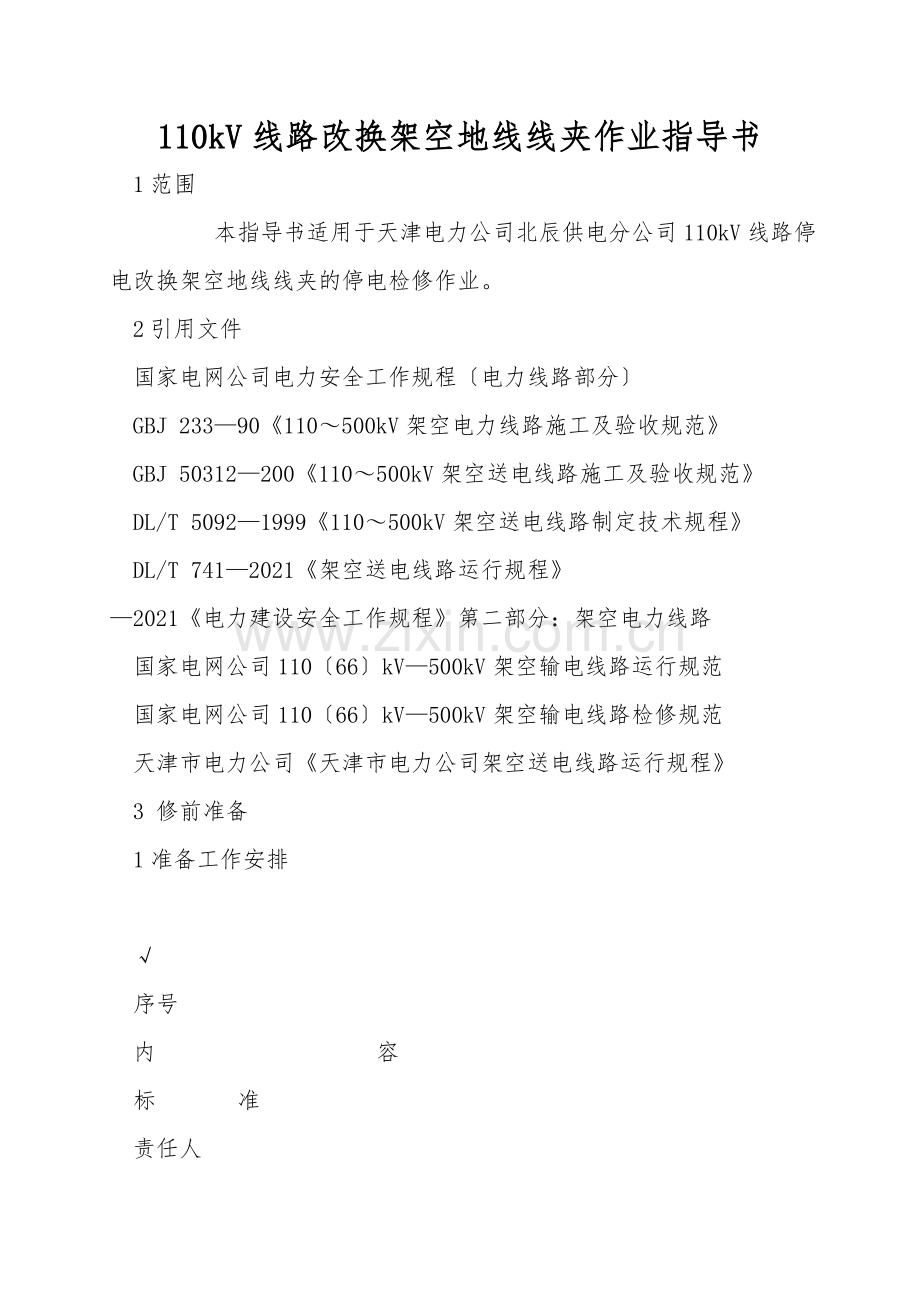

110kV线路改换架空地线线夹作业指导书
1范围
    本指导书适用于天津电力公司北辰供电分公司110kV线路停电改换架空地线线夹的停电检修作业。
2引用文件
国家电网公司电力安全工作规程〔电力线路部分〕
GBJ 233—90《110～500kV架空电力线路施工及验收规范》
GBJ 50312—200《110～500kV架空送电线路施工及验收规范》
DL/T 5092—1999《110～500kV架空送电线路制定技术规程》
DL/T 741—2021《架空送电线路运行规程》
—2021《电力建设安全工作规程》第二部分：架空电力线路
国家电网公司110〔66〕kV—500kV架空输电线路运行规范
国家电网公司110〔66〕kV—500kV架空输电线路检修规范
天津市电力公司《天津市电力公司架空送电线路运行规程》
3 修前准备
1准备工作安排

√
序号
内          容
标    准
责任人
备 注

1
向调度提出停电申请，并得到许可
依据检修计划

2
勘察现场、查阅资料
勘察现场了解交叉跨越、平行线路、有无影响作业的障碍物等状况，熟悉现场工作环境；查阅作业线路相关的资料，了解掌握所必需要的各种数据，熟悉线路设备及参数。

3
依据现场实际和档案资料等编制本标准化作业指导书
按必需要进行现场勘察，依据《现场标准化作业指导书编制导则》编制本指导书

4
组织人员学习作业指导书，明确危险点及控制措施，明确人员分工，作业人员准备工器具、材料
参加作业人员熟知自己在本次作业中的工作内容、工艺标准和应采纳的安全措施。工器具试验合格并满足本次作业的要求。

5
填写工作票
依据《电业安全工作规程》和现场实际填写工作票

2 召开班前会

确认
序号
内容
标准
备注

1
人员分工
依据作业内容及工作量，确定具体人员分工

2
技术交底
明确工艺及质量标准

3
进行危险点分析及安全措施交底
工作人员明确危险点及安全措施

3.2 人员要求

√
序号
内          容
责任人
备 注

1
作业人员经《电业安全工作规程》(电力线路部分)考试合格

2
身体健康，精神状态合格，经医生检查无妨碍高空作业及检修工作的疾病

2
通过职业技能鉴定，并取得相应资质证书的人员，具备110kV线路改换架空地线线夹的技能

√
序号
名     称
型号/规格
单 位
数 量
备 注

1
传递绳
φ10×100m
条
3

2
丝杠
7t
副
2
110kV

3
地线保护绳
φ×1m
根
1

4
传递滑车
1t
个
3

5
安全带

条
6

6
个人保安线

根
2

7
U型环
5t
个
2

8
接地线

组
2
大于25mm2的多股软铜线

9
验电器

套
2
110kV专用

√
序号
名     称
型号/规格
单 位
数 量
备 注

1
地线线夹

个
1

3.5 危险点分析

√
序号
内                 容

1
高空坠落：攀登杆塔时由于脚钉松动或没有抓稳踏牢；安全带没有系在牢固构件上或系安全带后扣环没有扣好；杆塔上作业转位时失去安全带保护等状况可能导致发生高空坠落

2
物体打击：高空作业可能落物打击地面作业人员和经过的行人

3
触电：未通过验电，或未挂接地线进行作业可能发生触电，装设个人保安地线，防止感应电伤人

4
地线脱落：操作不当可能发生导线脱落，交叉跨越各种线路、公路、铁路时，必必需采纳防线脱落的双重保护措施，并应有足够强度，对被跨越的带电线路，必要时应联系停电再进行作业

5
工器具失灵：工器具保养或使用不当可能导致失灵，所用工器具要定期检查试验，使用前必必需经专人检查，保证合格、配套、灵活好用；

3.6 安全措施

√
序号
内                  容

1
1. 攀登杆塔时，注意检查脚钉是否齐全牢固可靠；
2. 安全带应系在杆塔的牢固构件上，应防止安全带被锋利物割伤。系好安全带后必必需检查扣环是否扣牢。杆塔上转移作业位置时，不得失去安全带保护，塔上工作人员应系好安全带及出线安全绳

2
使用合格的工器具，并应在工作前对其进行检查

3
1. 现场人员必必需戴好安全帽；
2. 杆塔上作业人员要防止掉东西，所使用的工器具、材料等应装在工具袋里。并用绳索传递，不得乱扔，绳扣要绑牢，传递人员应离开重物下方，杆塔下及作业点下方禁止人员接近或停留

4
严格执行停电、验电、挂接地线、使用个人保安线制度

5
检修过程中遇雷雨、大风或其他威胁人员及设备安全的状况时，工作负责人可执行工作间断制度，并采纳必要的安全技术措施

6
1.提升地线前必必需做好防止地线脱落的保护措施.
2. 地线保护绳应有足够强度
