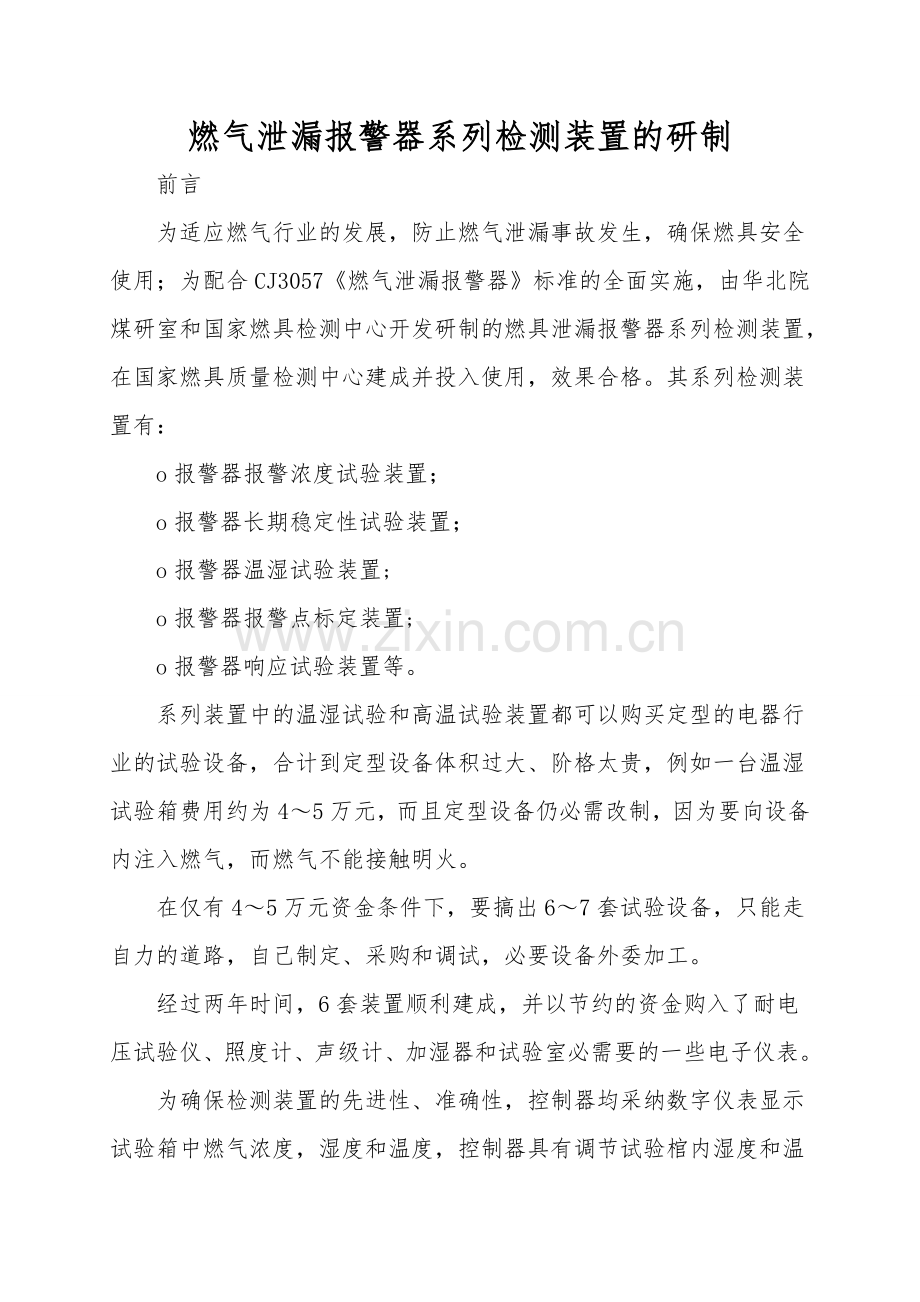

燃气泄漏报警器系列检测装置的研制
　前言
　　为适应燃气行业的发展，防止燃气泄漏事故发生，确保燃具安全使用；为配合CJ3057《燃气泄漏报警器》标准的全面实施，由华北院煤研室和国家燃具检测中心开发研制的燃具泄漏报警器系列检测装置，在国家燃具质量检测中心建成并投入使用，效果合格。其系列检测装置有：
　　o报警器报警浓度试验装置；
　　o报警器长期稳定性试验装置；
　　o报警器温湿试验装置;
　　o报警器报警点标定装置;
　　o报警器响应试验装置等。
　　系列装置中的温湿试验和高温试验装置都可以购买定型的电器行业的试验设备，合计到定型设备体积过大、阶格太贵，例如一台温湿试验箱费用约为4～5万元，而且定型设备仍必需改制，因为要向设备内注入燃气，而燃气不能接触明火。
　　在仅有4～5万元资金条件下，要搞出6～7套试验设备，只能走自力的道路，自己制定、采购和调试，必要设备外委加工。
　　经过两年时间，6套装置顺利建成，并以节约的资金购入了耐电压试验仪、照度计、声级计、加湿器和试验室必需要的一些电子仪表。
　　为确保检测装置的先进性、准确性，控制器均采纳数字仪表显示试验箱中燃气浓度，湿度和温度，控制器具有调节试验棺内湿度和温度的功能。

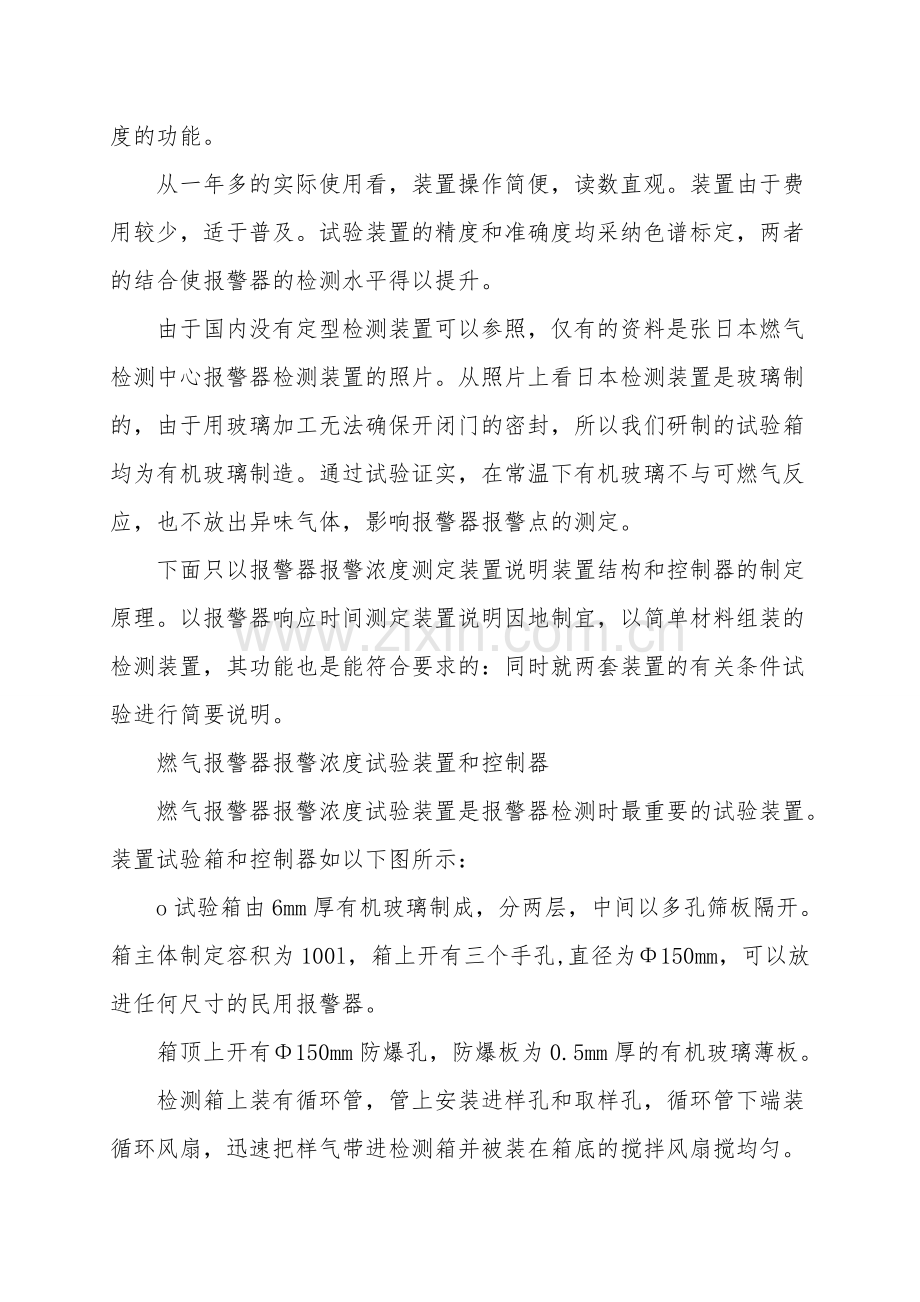

　　从一年多的实际使用看，装置操作简便，读数直观。装置由于费用较少，适于普及。试验装置的精度和准确度均采纳色谱标定，两者的结合使报警器的检测水平得以提升。
　　由于国内没有定型检测装置可以参照，仅有的资料是张日本燃气检测中心报警器检测装置的照片。从照片上看日本检测装置是玻璃制的，由于用玻璃加工无法确保开闭门的密封，所以我们研制的试验箱均为有机玻璃制造。通过试验证实，在常温下有机玻璃不与可燃气反应，也不放出异味气体，影响报警器报警点的测定。
　　下面只以报警器报警浓度测定装置说明装置结构和控制器的制定原理。以报警器响应时间测定装置说明因地制宜，以简单材料组装的检测装置，其功能也是能符合要求的：同时就两套装置的有关条件试验进行简要说明。
　　燃气报警器报警浓度试验装置和控制器
　　燃气报警器报警浓度试验装置是报警器检测时最重要的试验装置。装置试验箱和控制器如以下图所示：
　　o试验箱由6mm厚有机玻璃制成，分两层，中间以多孔筛板隔开。箱主体制定容积为100l，箱上开有三个手孔,直径为Φ150mm，可以放进任何尺寸的民用报警器。
　　箱顶上开有Φ150mm防爆孔，防爆板为0.5mm厚的有机玻璃薄板。
　　检测箱上装有循环管，管上安装进样孔和取样孔，循环管下端装循环风扇，迅速把样气带进检测箱并被装在箱底的搅拌风扇搅均匀。
　　检测箱上有加湿口，为加湿器加湿进口。箱背面有电源线和控制线进出口多处，均采纳气密封堵。
　　箱上层装控制器传感器，浓度传感器为催化气敏元件，温度传感器为温敏三极管，湿度传感器为薄膜湿敏件。
　　o报警器浓度检测箱燃气浓度调节显示原理如以下图所示。
　　催化气敏传感器稳定性好、线性，对各种气体均敏感。
　　燃气传感器信号经过扩展后，送 位数显表显示其浓度变化，RW电位器为平衡调节用。
　　经试用证实，线路稳定性好、线性好，对不同燃气显示值及零漂，只必需进行单点矫正，操作极其方便。
　　o试验箱内湿度调节显示原理如以下图所示。
　　国产薄膜湿敏元件性能一般，RW为标准电压取样，IC1为射极跟随，IC2为比较器，J为继电器，其接点带加湿器加湿或停止加湿，采纳民用超声波加湿器加湿，价格便宜而效果尚佳。
　　o检测箱内温度调节显示原理如以下图所示：
　　温度敏感三极管反应灵敏，IC2为温度取样，IC3为比较电压取样，IC4为比较器，J为继电器，接点带电加热器，给箱内气温升温或停止升温。
　　报警器浓度试验箱等条件试验
　　为验证试验装置的可行性，对试验箱进行了有效容积测定，箱内燃气浓度均匀性及箱体气密性等条件试验，下面分别说明。
　　o检测箱有效容积测定。
　　为简化试验手续，避免每次试验均采纳色谱进行校准，对检测箱的有效容积进行了测定。方法如下：
　　①用注射器抽取CO气10ml，共抽5支。
