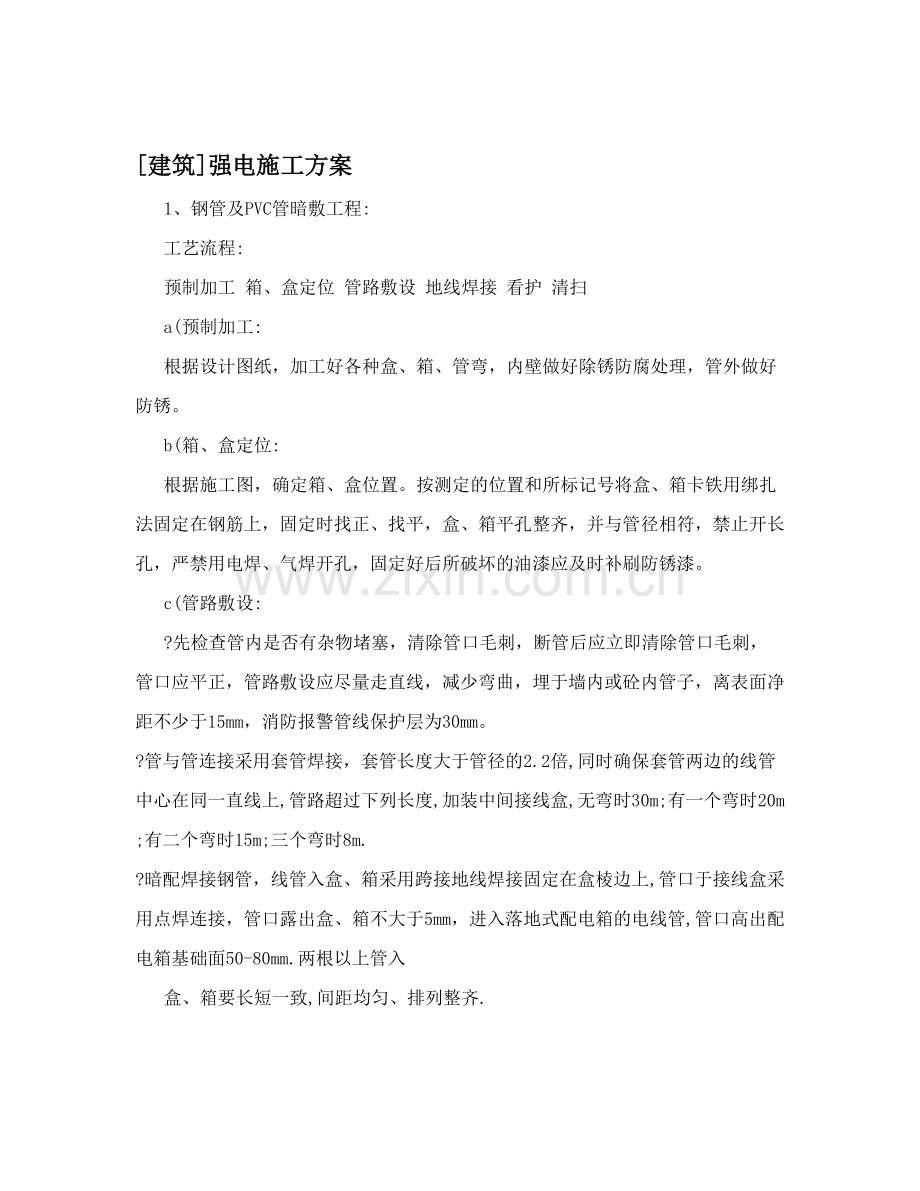

[建筑]强电施工方案
1、钢管及PVC管暗敷工程:
工艺流程:
预制加工 箱、盒定位 管路敷设 地线焊接 看护 清扫
a(预制加工:
根据设计图纸，加工好各种盒、箱、管弯，内壁做好除锈防腐处理，管外做好防锈。
b(箱、盒定位:
根据施工图，确定箱、盒位置。按测定的位置和所标记号将盒、箱卡铁用绑扎法固定在钢筋上，固定时找正、找平，盒、箱平孔整齐，并与管径相符，禁止开长孔，严禁用电焊、气焊开孔，固定好后所破坏的油漆应及时补刷防锈漆。
c(管路敷设:
?先检查管内是否有杂物堵塞，清除管口毛刺，断管后应立即清除管口毛刺，管口应平正，管路敷设应尽量走直线，减少弯曲，埋于墙内或砼内管子，离表面净距不少于15mm，消防报警管线保护层为30mm。 ?管与管连接采用套管焊接，套管长度大于管径的2.2倍,同时确保套管两边的线管中心在同一直线上,管路超过下列长度,加装中间接线盒,无弯时30m;有一个弯时20m;有二个弯时15m;三个弯时8m. ?暗配焊接钢管，线管入盒、箱采用跨接地线焊接固定在盒棱边上,管口于接线盒采用点焊连接，管口露出盒、箱不大于5mm，进入落地式配电箱的电线管,管口高出配电箱基础面50-80mm.两根以上管入
盒、箱要长短一致,间距均匀、排列整齐.

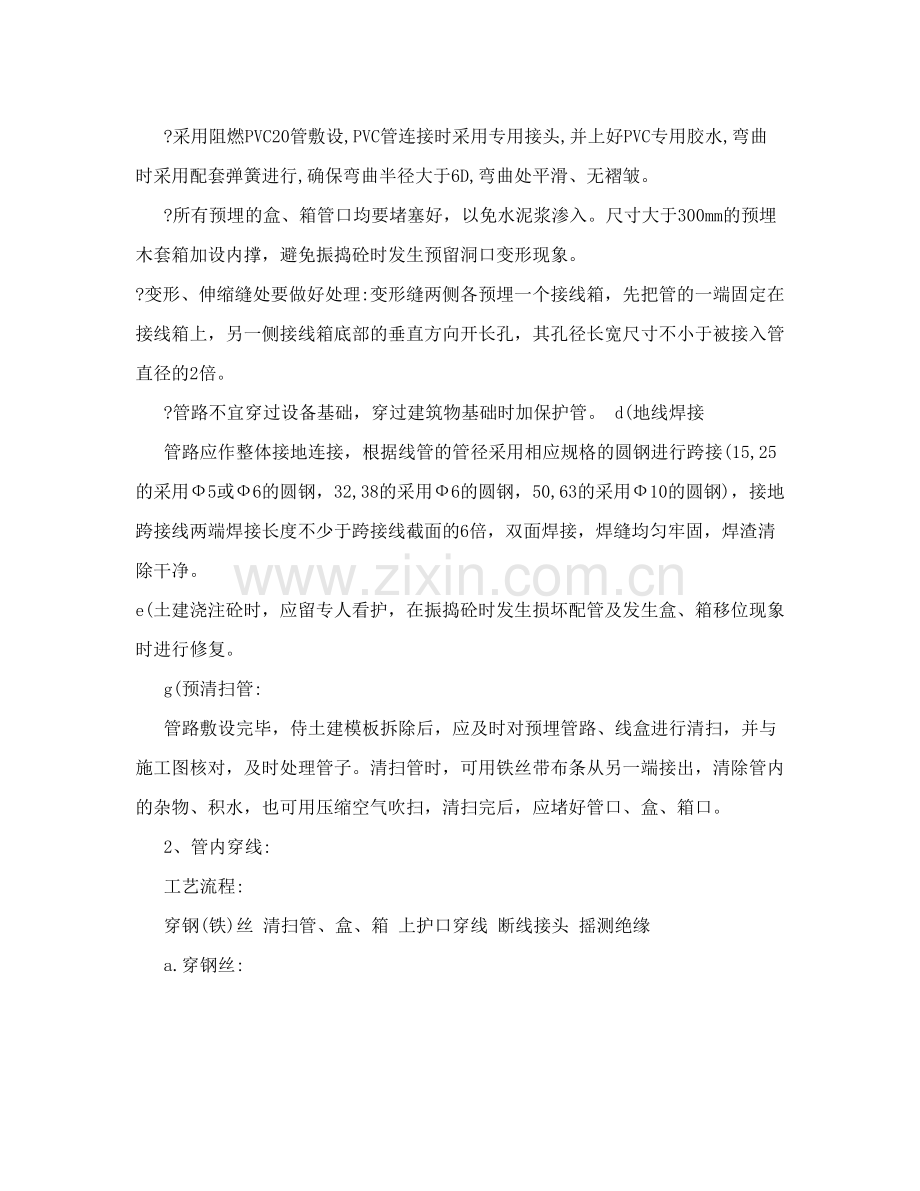

?采用阻燃PVC20管敷设,PVC管连接时采用专用接头,并上好PVC专用胶水,弯曲时采用配套弹簧进行,确保弯曲半径大于6D,弯曲处平滑、无褶皱。
?所有预埋的盒、箱管口均要堵塞好，以免水泥浆渗入。尺寸大于300mm的预埋木套箱加设内撑，避免振捣砼时发生预留洞口变形现象。 ?变形、伸缩缝处要做好处理:变形缝两侧各预埋一个接线箱，先把管的一端固定在接线箱上，另一侧接线箱底部的垂直方向开长孔，其孔径长宽尺寸不小于被接入管直径的2倍。
?管路不宜穿过设备基础，穿过建筑物基础时加保护管。 d(地线焊接
管路应作整体接地连接，根据线管的管径采用相应规格的圆钢进行跨接(15,25的采用Ф5或Ф6的圆钢，32,38的采用Ф6的圆钢，50,63的采用Ф10的圆钢)，接地跨接线两端焊接长度不少于跨接线截面的6倍，双面焊接，焊缝均匀牢固，焊渣清除干净。 e(土建浇注砼时，应留专人看护，在振捣砼时发生损坏配管及发生盒、箱移位现象时进行修复。
g(预清扫管:
管路敷设完毕，侍土建模板拆除后，应及时对预埋管路、线盒进行清扫，并与施工图核对，及时处理管子。清扫管时，可用铁丝带布条从另一端接出，清除管内的杂物、积水，也可用压缩空气吹扫，清扫完后，应堵好管口、盒、箱口。
2、管内穿线:
工艺流程:
穿钢(铁)丝 清扫管、盒、箱 上护口穿线 断线接头 摇测绝缘
a.穿钢丝:
采用Φ1.2mm钢丝,端头弯成圆钩状,管线较长或穿钢丝受阻时,两人从管子两头穿钢丝,估计两钢丝已到位,同时搅动两根钢丝的端头互相钩绞在一起,然后将钢丝拉出来.
b.清扫管、盒、箱:
先将盒、箱内残存水泥块粒和其它物清理干净,再用抹布将盒、箱抹干净,将布条牢固地绑扎在钢丝上,两人来回拉动钢丝,清除管内水泥、杂物,或用压缩空气吹扫管子.
c.上护口、穿线:
?穿线时，先将管子护口套入钢丝，再将导线绑扎在钢丝端头钩子上，护口套在管口上，两人协调配合，一人接，一人送。. ?穿线前应根据施工图对导线的规格、型号进行核对，零线和保护地线用颜色来区分，黄绿色做保护地线，淡蓝色做零线，放线时，导线应置于放线架上，或从导线外圈起顺着将导线放直，禁止从导线内圈抽头放线。
?管路较长或弯头较多时，穿线前加入适量滑石粉。 ?不同回路，不同电压、交流和直流不得穿入同一管内，导线在变形伸缩缝处应活动自如，导线应留有一定余量。
d(断线、接头:
?接线盒、开关盒、插座盒、灯头盒内导线预留长度为150mm，配电箱内导线预留长度为配电箱箱体周长的一半时剪断，出户导线的预留长度为1.5m,公用导线在分支处可不剪断导线而直接穿过. ?单股导线采用压接线帽压接法。
?除压接导线外，其它各种导线连接接好头后，用自粘塑料带式橡胶带包扎严密后，再用黑胶布包一层。
e.摇测绝缘:
导线接完头后，用500V绝缘摇表对导线进行线间、对地绝缘摇测，绝缘电阻不能低于0.5M?，绝缘电阻过低时，要检查出原因，处理好后再摇测，直至合格为止。
3、金属线槽安装
工艺流程:孔洞预留 弹线定位 支吊架螺栓固定 安装线槽 保护接地安装
a(土建主体施工时按设计图预留孔洞及套管，施工前与水暖专业图核对，核对线槽走向与水暖通风管路是否交叉打架。 b(根据线槽规格选择不同的圆钢吊筋。
c(线槽连接板的螺栓应紧固，螺母应位于桥架外侧，弹簧垫、平垫齐全，均为镀锌制品。
4、电缆敷设
a(电缆敷设前将大小电缆分别排好走向和位置，安装完毕后统 一用防潮防腐纸牌挂牌，注明各种电缆的线路编号、型号、规格和起讫点。
b(用防火枕封堵好竖井内、墙上桥架安装后的洞口
5、电气照明器具及配电箱(盘)安装工程
1)暗开关、插座安装
工艺流程:
清理 接线 安装 通电检查
a.清理
开关、插座安装前，开关、插座盒必须在穿线前清扫干净。 b.接线
在穿线时，开关、插座在盒内导线预留长度为150mm左右。 c(安装
?除设计特殊要求处，一般要求:跷板开关距地面高度为1.4m，距门口为150-200mm，开关位置与灯位位置相对应;同一房间开关、插座高差不大于5mm，成排开关、插座高度不大于2mm，并列安装二开关、插座高差不大于0.5mm;暗装插座一般距地面不低于30cm，卫生间插座安装好防水盖板。
?暗装开关、插座面板应端正，与墙面接角严密、平齐。 ?与土建专业密切配合，准确牢靠固定线盒。
d.通电检查
开关、插座及灯具安装完毕后，试运行时，通电检查开关通断方向是否一致，控制灯具位置顺序是否一致，是否灵活可靠，插座相线、地线位置是否正确。
2)成套配电箱(暗)安装
工艺流程:
预埋 清理预埋箱体盒 箱内配线及盘面安装 通电试验 a.预埋
现浇砼墙内，根据图纸要求的尺寸、位置做好预埋工作。 b.清理预埋箱体盒
拆模后及时清理预埋的木框，再将配电箱内填充物清理干净，油漆脱落，应补刷油漆，进入箱体的线管管口做好保护。
c(箱内配线及盘面安装
?配电箱壳应有明显可靠的接地装置，接地线不允许利用配电箱串接。
?配电箱内配线需排列整齐，并绑扎成束，在活动部位应该两端固定，盘面进、出导线应有适当余地，以便检修。
?剥线不应伤线芯，线芯不能过长，导线压头应坚固可靠，多股导线不准盘圈压，应装鼻子，不得减少导线股数。
?导线编排要横平竖直，剥线头时应保持各线头长度一致，导线插入接线端子后不应有导体裸露;铜接头与导线连接处要用与导线相同颜色的绝缘胶布包扎。
?配电箱面上的各种刀闸及自动开关，当处于断电状态时，刀片可动部分均不应带电，垂直装设的各种开关，一般上端接电源，下端接负载，盘面器具位置应与负载回路相对应，回路名称及容量标明清楚。 ?配电箱上的母线及导线严格分色，黄(A相)、绿(B相)、红(C相)、黑(N相)、保护接地线(黄、绿双色)。
d(通电试验
?用500V摇表和万用表检查配电箱盘面电气元件绝缘和通断是否可靠。
?出配电箱回路线接在配电箱盘面前，应先进行绝缘摇测，回路负载已具备使用条件，按负载线路导线包扎绝缘绷带，才能与配电箱盘面接触。
?配电箱送上电源后，操作时，应一人监护，一人操作，一个回路，一个回路逐步送电，有异常情况应立即拉闸，查明情况处理好后方能送电。
6、防雷接地及等电位的施工工艺:
1)防雷接地概述
本工程为三级防雷接地建筑，强弱电合一，引上线利用墙、柱内两对角主筋，上与避雷网连接，下与环形接地体引出的-40×4的镀锌扁铁连接，环形接地体采用Ф16镀锌圆钢暗敷设于垫层内，焊接处刷沥青漆两遍防腐。
2)引下线与接地测试点的敷设:
根据设计图纸位置利用柱内两对角主筋作为引下线，引下线下部与接地网连接，上部与均压环和避雷带相连。在设计图纸位置处作好接地电阻测试点，测试点从防雷引下线处利用-40×4镀锌扁钢引出。 3)避雷带的安装:
利用建筑物边沿作为避雷带，引下线在出屋面时采用Φ10热镀锌圆钢，作为和避雷带可靠连接之用.突出屋顶的金属管道就近与避雷带
连接.支持件水平间距不大于1mm,垂直间距不大于1.5m。 4)卫生间等电位及地下室进户金属管道的等电位做法: 住宅户内主卫生间在洗脸盆底下距地0.3米位置处设置等电位测试盒
7、照明、动力系统通电试运行
工艺流程:
准备工作 检查 送电 试运行
a.准备工作
准备好测量用电压表、万用表、电流表、试电笔、绝缘手套，记录本等工具用品，并检查其是否已经完好，仪表是否在检验有效期。 b.检查
?各用电回路绝缘是否已经检测合格，回路绝缘不合格，严禁试送电。 ?检查各级配电柜、箱主开关是否外于断开位置，各分路开关是否处于断开位置。
?配电柜、箱内接线完毕，柜、箱已安装固定，并干净无杂物。 ?各支路用电器具和灯具、插座已安装完毕，灯管、灯泡已安好，没有安装的用电器具、线头要用绝缘带包扎好。
c.送电
?送电时由1人监护1人操作，操作者须戴好绝缘手套。 ?先检查总电源电压是否正常，三相是否缺、断相，确认无误后，合上主开关，检查主开关出线端电压，三相是否缺、断相。 ?从供电电源起，先干线，后支线逐级合上开关，并检查各开关电压
的缺、断相情况。
?干线、支线开关合上后，再一个回路一个回路试送电，检查灯具、插头受电情况是否正常，直到全部回路都送上电。
?用电流表测量各干、支线及分回路电流，作好记录，核对电流是否合符设计要求，三相电流基本平衡，电流与导线载流量是否相符，发现异常情况，立即断开电源进行检查。
?插座应左零右相，开关应控制相线。
d.试运行
?照明系统通电试灯8小时，并派专人值班，巡视电流表、电压表、用电器具是否正常，并作好记录。
?试运行完毕后，与送电时操作相反，先断支线，后断干线开关，逐级将开关断开，最后将总开关断开，并在开关把手上挂上“禁止合闸，有人工作”标示牌，直到交付为止。
