汽车连接器端子概述演示幻灯片.ppt

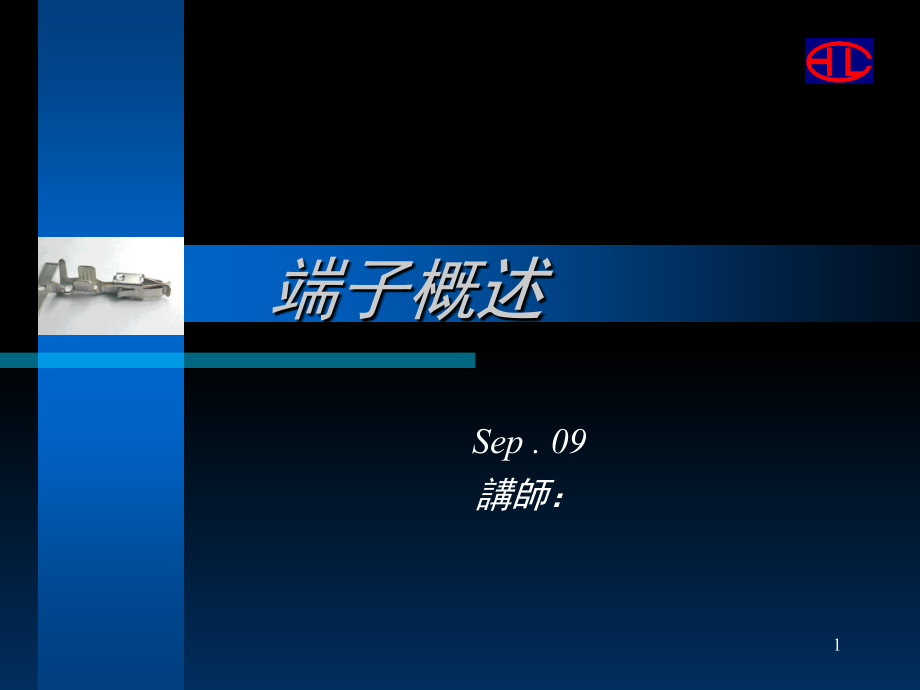

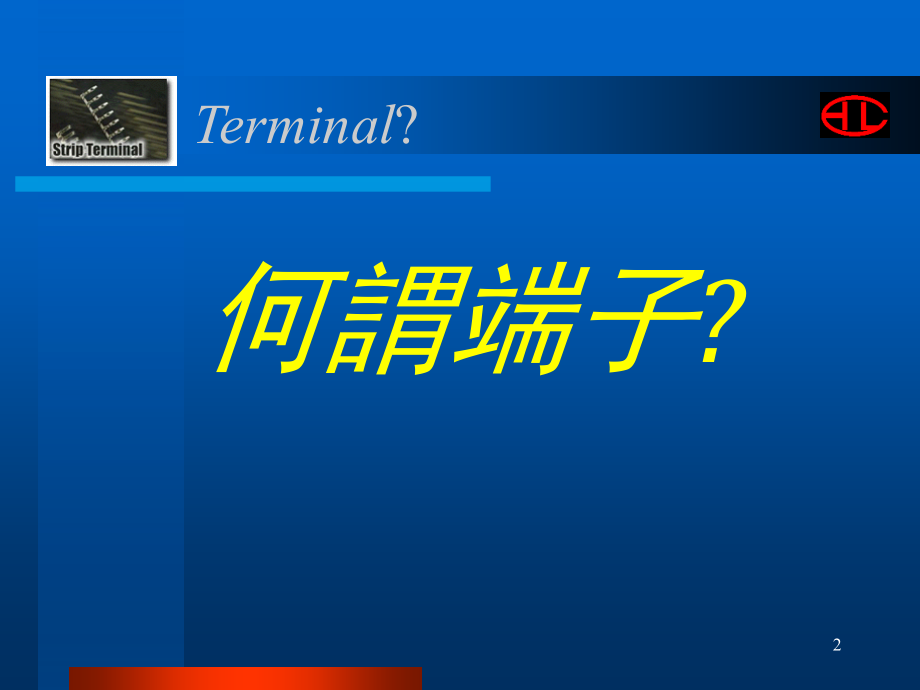

,按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,端子概述,Sep.09,講師：,1,何謂端子?,Terminal,?,2,端子,Terminal,1.一種可做為電氣連結用的螺釘,焊片或其它接頭。,2.電路中的一個點,任何電路元件均可與此點連接,亦稱電氣接頭.,摘自牛頓工程字典.,3,一種用於訊號傳遞,能量導通的金屬媒介物.,端子,Terminal,4,名詞說明,端子:terminal,膠盒:housing,(護套),端子的收容器,連接器:connector,端子膠盒連接器,5,目錄,一.端子區分.,(屬性、名稱),二.端子材料及代碼,(代碼說明、材料功能),三.料件編碼說明,四.表面處理.,(代碼、說明、用途、膜厚計算),五.端子使用.,(功能重點、,電線,、金相、組合),六.其他,6,1.依料帶連結方式區分,2.依使用配對屬性區分,3.依配對公端寬度,直徑等尺寸區分,4.依形狀區分,5.依用途區分,一.端子區分,7,1.以料帶連結方式,直式,橫式,8,一般橫式,橫式雙料帶,橫式中料帶,9,2.以配對屬性區分,母端子 Female,公端子 Male,10,3.以公端寬度,11,4.依形狀區分,旗型,三角型,耳扒,子彈型,Y,型,R,型,(,圓孔,),D,型,方型,參閱胡連目錄.,.,12,5.依用途區分,接線端子,插座端子,燈座端子,電子端子,天線端子,通訊端子,焊接端子,高壓端子,儀表板端子,保險絲端子,收線盤端子,扣環端子,.,參閱胡連目錄.,.,13,5.端子各部名稱,端頭斜邊,大腳(PVC腳),小腳(銅絲腳),雙管,料帶圓孔(送料孔),彈片,橫紋,端背開槽,斜邊,端身,料帶(連接帶),雙管間隙,高低腳,頸部,四方孔,14,二.端子材料及代碼,B:Brass,黃銅,C2600,、,C2680,銅鋅合金：最常使用之端子用料，導電性良好，延展性佳可,塑性高,。,P:Phosphor bronze,磷青銅,C5210,、,C5191,含錫,、,磷,強度較高、耐疲勞性佳、彈性,較黃銅高。,15,C:Copper,紅銅,C1201,、,C1100,含銅量,99.9,以上，導電率最,高，料軟、少用於端子。,K:Copper alloys,合金銅,KLF-5,、,KFC,、,MF202.,強度略低於磷銅但耐高溫，於高,溫下環境耐疲勞性優。,16,F:Fe,鐵料,S:Stainess,or Steel,不銹鋼,SUS304(,無磁性,),、,SUS430(,含,磁性,),E:Be,鈹,銅,C17210,高強度,(,約等於不銹鋼,但導通性優於不銹鋼,),17,彈性：(,抗拉強度、硬度),耐疲勞性：,導電性：高溫表現(熱傳導),熱膨脹係數：高溫時變型量、強度,溶點：軟化特性：,抗腐蝕：,加工性：(延展性、硬度、結晶粒度),耐磨性：,材料選擇參考,18,胡連,材料編碼為,11,碼,.,1 2 3 4 5 6 7 8 9 10 11,厚度 寬度,表面處理,硬度,材質碼,三.料件編碼說明,19,材料-材質碼說明,代碼,材質,代碼,材質,代碼,材質,01,C1100,08,C5191,18,KFC,02,C1220,09,C5210,19,KLF-5,03,C1720,11,SUS301,1A,MF-202,04,C17410,12,SUS304,1B,B14,05,C2680,13,SUS430,1C,L49,06,C2600,15,SPCCSD,1D,K80,07,C425,17,CAC92,1E,C19210,20,材質-硬度及表面處理碼說明,代碼,硬度,0,軟料,1,H,2,2/4 H=H,3,H,4,4/4 H=H,5,EH,6,SH,代碼,表面處理,1,素材,2,鍍亮錫,3,鍍鎳,5,鍍金,7,鍍霧錫,21,範例說明,05420300280,C2680 H 0.30,t,28.0,w,鍍亮錫,C5191 H 0.25,t,21.0,w,鍍鎳,08330250210,22,JIS C2600 R 3/4H,C,:,銅及銅合金,2,:Cu-Zn,合金系列,(,1,:,高,Cu,系列。,5,:Cu-Sn,系列,),600,:,略,R,:,卷帶料,ribbon(,P,:,板料,plate),3/4H,:,硬度區分,(O H H H H EH SH),JIS材質碼說明,23,胡連,端子編碼為,10,碼,1 2 3 4 5 6 7 8 9 10,端子編號,材質碼,包裝類別碼,表面處理碼,電腦類別碼,6,24,端子-編碼說明,代碼,材質,代碼,包裝類別,B,黃銅,S,連續,P,磷青銅,L,單粒,C,紅銅,B,反纏,K,合金銅,W,空白包裝,F,鐵料,S,不銹鋼,E,鈹銅,25,四.表面處理,代碼,處理方式,0,素材,1,化學研磨,2,沖後鍍錫,3,沖後鍍鎳,4,沖後鍍銀,5,沖後鍍金,6/8,沖後鍍鋅/亮錫,7,預鍍霧錫,S,預鍍亮錫,N,預鍍鎳,G,預鍍金,26,0,：,素材,：原材料本色,，,部份有經過超音波表面洗淨。,6604172BW0,1,：,化學研磨,：,以化學藥劑輕微均勻腐蝕金屬,表面以達光亮之表面。,目前因廢水環保問題只以醫療類端子,(207,系列,),為主在處理。,1.表面處理種類及代碼說明,27,2,：,沖後鍍錫,：,產品先經過沖壓後才做鍍錫處理。,(,一般為沖後胡連自鍍霧錫與少數委外單粒沖後外鍍亮錫,883301PL2,),端子切口不會露出銅色,28,3,：,沖後鍍鎳,：有自鍍化學鎳與委外電鍍鎳。,4,：,鍍銀,：委外。,5,：,鍍金,：先鍍鎳底才再依客戶需求之鍍金範圍、厚度做處理。,6,：,鍍鋅,：委外,(,鐵材最經濟,),。,29,7,:,預鍍霧錫,：金屬材料先委外電鍍上霧錫（較不亮）後再沖壓生產出產品。,6897207BS7,30,S,:,預鍍錫,：材質先委外鍍亮錫後沖壓生產。,6617012BSS,N,:,預鍍鎳,：材質先委外電鍍鎳後沖壓生產。,6620901BSN,G:,預鍍金,：材質先委外電鍍金後沖壓生產。,31,2.表面處理說明,膜厚,:鍍層之厚度,HL一般鍍錫厚度,:,80,”,預鍍錫厚度,：,40,”,1,(m)40”(inch),1(myu)約等於40(mi),10,-6,m=0.000001/0.0254=39.3710,-6,inch,注意：銅料有兩面、還有鍍底材,32,表面處理之一般目的,1.防腐蝕性(保護),2.裝飾性(美觀),3.降低阻抗:,4.工程、機械性質需求:鍍鉻(硬度)、耐,磨性。,33,表面處理之其他可能用途特性,機械,電氣,光氣,熱氣,物理,化學,硬度,電氣傳導,反射防止,熱吸收,黏著,耐藥品,潤滑度,高周波,光吸收,熱傳導,撥水,殺菌,低磨擦係數,低接觸阻抗,螢光,耐熱,接著性,印刷染色,34,端子插拉力,環境實驗,一般耐久性實驗,端子與膠盒之插拉力,低溫,複合耐久性實驗,端子壓著拉力,熱衝擊,壓降(電阻抗),耐濕,性,溫昇,電流導通循環試驗,振動,鹽水噴霧,氣密性,1.端子重要使用功能,參考實驗室作業.,.,五.端子使用,35,NDS：日產設計規格,NISSAN DESIGN SPECIFICATION,MES：馬自達工程規格,MAZDA ENGINE SPECIFICATION,HONDA 3211Z-GHA-6000,本田連接器規格,相關參考規範,36,2.端子與電線,線號(A.W.G.),30,28,26,24,22,20,18,16,14,12,10,截面積 mm,2,0.05,0.08,0.13,0.20,0.33,0.52,0.82,1.30,2.08,3.3,5.2,壓著拉力 Kg,-,-,-,6,7,9,13,18,27,35,60,被覆外徑,AV,/,/,/,/,1.80,2.20,2.40,2.70,3.15,3.85,4.65,AVS,/,/,/,/,/,2.05,2.25,2.55,2.90,3.70,4.50,AVSS,/,/,/,/,1.45,1.65,1.85,2.15,2.70,/,/,A.W.G.美國線規,電線說明,37,壓著電線外觀重點,參閱壓著模檢驗標準.,.,銅絲外露,喇叭口,前傾、後仰,左右歪斜,38,壓著電線金相,39,金相要點,有空洞,銅絲變形量不佳(壓縮比),包不滿,銅絲外露,40,金相要點,左右不均,對稱性差,碰到邊緣,41,金相要點,捲入部,X,尺寸低於板厚的,1/2,碰到邊緣且空洞,X,42,金相要點,毛邊過長(大於板厚1/2),裂痕,43,端子定位保險,連接器防水栓,端子,電線,電線防水栓,3.端子與膠盒組合圖示,44,45,大小腳高低的用途：,一般都是PVC腳要包防水栓,令電線中心在大小腳兩處都能一致不彎折。,橫紋的用途：增加端子對銅絲得抓持力。,KD：Knock Down 拆卸；散件.,汽車進口分整車進口與,零組件進口,後組裝,以前往往真的是原廠整車拆解進口後組裝。,到現在有些已將進口件就說是KD件了。,常見問題,46,
