混凝土试块RFID芯片植入子系统.ppt

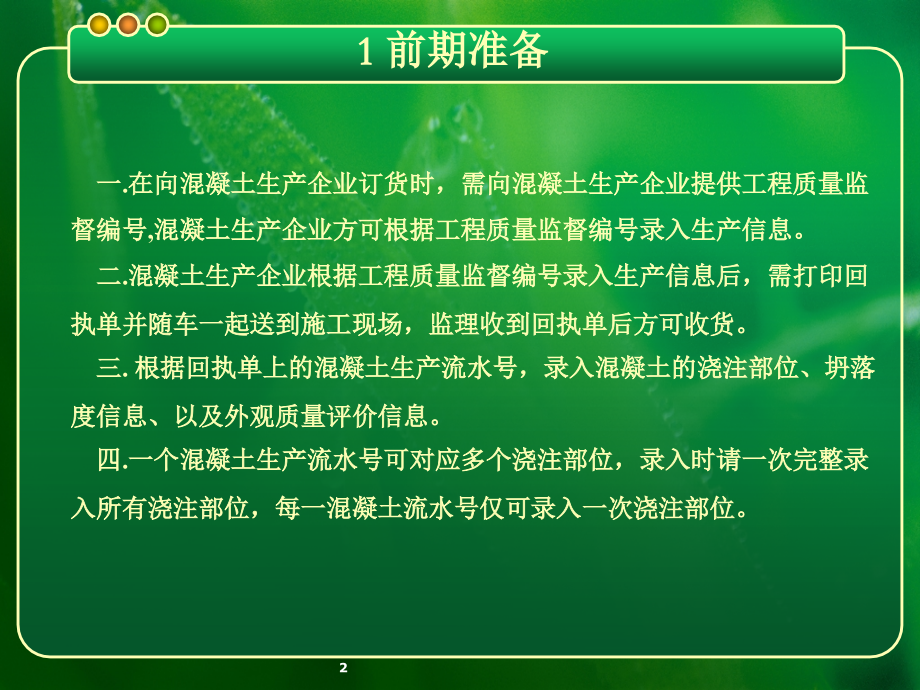

*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,混凝土试块植入,RFID,芯片操作说明,广州,市混凝土质量追踪及动态监管系统,1,前期准备,一,.,在向混凝土生产企业订货时，需向混凝土生产企业提供工程质量监督编号,混凝土生产企业方可根据工程质量监督编号录入生产信息。,二,.,混凝土生产企业根据工程质量监督编号录入生产信息后，需打印回执单并随车一起送到施工现场，监理收到回执单后方可收货。,三,.,根据回执单上的混凝土生产流水号，录入混凝土的浇注部位、坍落度信息、以及外观质量评价信息。,四,.,一个混凝土生产流水号可对应多个浇注部位，录入时请一次完整录入所有浇注部位，每一混凝土流水号仅可录入一次浇注部位。,2,1,前期准备,准备芯片与读卡（写）器,芯片类型图,读写器图,3,2,芯片信息管理客户端操作步骤,1,、先,下载并安装,广州市混凝土芯片监理客户端。,对安装读写芯片设备的电脑及网络要求,操作系统（软件）,:,Windows2000 sp4 Windows2003 sp2 Windows XP sp3 Windows 7,Net Framework,：,2.0 sp2,及以上,网络连接：,1M,以上独享带宽,ADSL,电脑硬件：,处理器：,500MHz,以上,内存：,200MB,以上,磁盘空间：,600MB,接口：,USB2.0,接口一个,4,2,芯片信息管理客户端操作步骤,2,、向芯片供应商购买读写器及芯片，,安装芯片读写器的驱动,(,从混凝土追踪网下载的植入客户端的压缩包里，含有,4,个芯片供应厂商的芯片读写器的驱动程序,),。,5,2,芯片信息管理客户端操作步骤,点击“读写器驱动程序”,以一洲科技为例，点击“一洲科技”,6,2,芯片信息管理客户端操作步骤,点击“读写器驱动安装”,再点击“预装驱动”,7,2,芯片信息管理客户端操作步骤,然后点击,“,浏览,”,，从电脑硬盘里找到驱动程序安装目录，再点击,“,下一步,”,预安装成功后，将读写器接上电脑，电脑会弹出,“,找到新硬件向导,”,，可以选择,“,自动安装软件,”,。当自动安装软件不行时，请选择,“,从列表或指定位置安装,”,按钮，点击,“,下一步,”,8,2,芯片信息管理客户端操作步骤,最后一步，点击“我的电脑”右键“属性”，在“硬件”的“设备管理器”里查看“,RFID,设备”。即表示已成功安装完成。,最后，完成,IC,卡读写器的数据接口的安装。,9,2,芯片信息管理客户端操作步骤,3,、以监理,混凝土追踪系统的帐号,/,密码,登陆植入客户端。,10,2,芯片信息管理客户端操作步骤,4,、进入芯片监理客户端界面。,11,2,芯片信息管理客户端操作步骤,5,、点击“新增见证试块信息”（,注：添加见证信息，只显示最近四天的流水号，以递交时间为准，显示前天、昨天、今天、明天的生产单数据,），弹出如下界面,12,2,芯片信息管理客户端操作步骤,6,、点击“添加见证试块信息”，弹出如下界面,注：,养护条件，不默认选择但必填,(,系统文字和芯片文字相同颜色,),成型日期，只能选择今天、明天、后天，共三天的日期,录入见证信息的时候，系统会记忆已填过见证员的名字和证号,13,2,芯片信息管理客户端操作步骤,7,、完整填写“见证人”、“见证员证号”、“取样部位”、“养护条件”、“试件尺寸”等信息,14,2,芯片信息管理客户端操作步骤,8,、点击“否”，即弹出如下界面,15,2,芯片信息管理客户端操作步骤,9,、见证信息可“删除”和“修改”，点击“修改”，即弹出如下界面,16,2,芯片信息管理客户端操作步骤,10,、点击“删除”，即弹出如下界面,17,2,芯片信息管理客户端操作步骤,11,、添加完见证信息后，若点击“是”，即弹出如下界面,18,2,芯片信息管理客户端操作步骤,12,、开始芯片的写入，写入第一张芯片，即会弹出“确认提示框”，界面如下,19,2,芯片信息管理客户端操作步骤,写入三块芯片信息后，芯片自动递交成功。,20,2,芯片信息管理客户端操作步骤,13,、监理完成芯片信息植入的界面,(,已递交了芯片植入信息的数据,既时传输到混凝土动态追踪系统上，在监理客户端将不再显示出来,),21,2,芯片信息管理客户端操作步骤,14,、在混凝土追踪及动态监管系统中，可以查询相关的已递关的见证试块的信息,.,22,2,芯片信息管理客户端操作步骤,15,、植入完成后的芯片里的信息,23,3.1,监理见证植入芯片,二、将芯片植入试块，按压芯片，直至与试块做到无缝粘连,三、完好植入芯片的试块,一、将试块样品装好，并抹平表面,芯片正确植入方式,:,24,3.2,错误的芯片植入示图,不规范图2：芯片与试块没有无缝粘连,不规范图,3,：放置位置过于偏角,不规范图1：弯脚没植入,25,3.3,检测机构的芯片验证客户端,1,、,检测机构需安装广州市混凝土芯片植入验证端,验证端,2,、将试件芯片扫描入库，然后收样人员进行样品信息登记。在“收样管理”下的“来样收登”窗口中，选择“混凝土抗压”项目，选定工程名称，点击按钮,【RFID,信息调用,】,，从已入库的试件信息中调取属于该工程的混凝土试块信息。,26,3.4,混凝土追踪及动态监管系统对子系统的监控,混凝土追踪及动态监管系统对混凝土试块芯片植入,RFID,子系统，具有时时监控的功能：,1,、芯片供应厂商对芯片注册备案信息的时时上传,2,、监理对芯写入混凝土信息的时时上传,3,、检测机构对混凝土试块（芯片）收样验证信息的时时上传,27,3.5,混凝土追踪及动态监管系统对子系统的监控,已注册备案后还未使用的芯片情况,28,3.6,混凝土追踪及动态监管系统对子系统的监控,已植入混凝土试块后的芯片情况,29,3.7,混凝土追踪及动态监管系统对子系统的监控,已送样且经检测机构验证后的混凝土试块芯片情况,30,谢谢观看,
