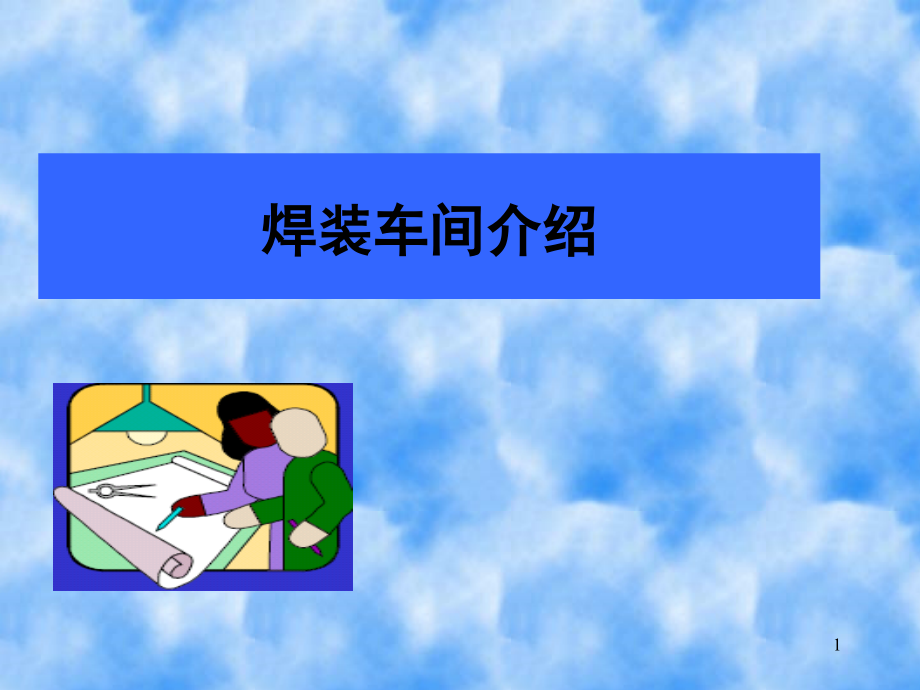

焊装车间介绍(课堂PPT).ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,焊装车间介绍,1,1,、质量类,2,、先进技术类,3,、管理类,4,、环保类,2,1.1,、点焊焊接防错方法,介绍：,需要进行人工焊接的焊接设备上，均有焊接计数控制器，实现员工焊接零件的焊接数量进行计数并控制。,功能：,在焊接计数控制器上设置工艺焊接点数，员工焊接的点数可以自动计数，如果员工焊接漏焊任何一个点设备都会自动报警，并且设备自动停机。保证任何一个车身上不会出现漏焊的问题。,保证车身焊接强度一致性和可靠性。,注：,目前我们公司已经在申请专利,3,1.2,、螺栓螺母的防错漏装,介绍：,该设备叫螺柱焊焊接计数器，螺栓螺母的装配和焊接通常都是人工操作的，在人工操作的安装设备和焊接设备上安装,PLC,，实现焊接的计数功能，焊接一次，此设备计数一次，并有错误报警功能。,功能：,螺柱焊的焊接设备上安装螺柱焊焊接计数器，实现员工焊接防错功能，保证任何一个车身上不会出现漏螺柱焊的错漏装问题。,注：,车间专利产品，已经申请国家专利，且已通过。,4,1.3,、焊接检验,介绍：,破检设备，,功能：,对车身的焊接质量进行检验的设备，主要采用破钳对随机抽取的车身进行破坏性检验，检查每一个焊接焊点的质量。保证焊接强度，提高车身焊接强度使用,5,1.4,、焊接过程气体压力的控制,介绍：,对焊接过程采用的压缩空气的压力进行动态控制，在气体管道上安装压力传感器，实现了过去压力控制的时间段控制向全过程控制的转变,功能：,对焊接设备进行过程控制，提高焊接强度，提高焊接一致性。,注：,车间的专利产品,6,1.5,、焊接电流和焊接压力测量设备,介绍：,对焊接设备的焊接压力和焊接电流进行日常的有效性检测，检测设备采用日本原装进口的,MIYACHI,设备。,功能：,对焊接设备进行过程控制，提高焊接强度，提高焊接一致性。,7,1.6,、车身,3D,测量,介绍：,对焊接车身进行的,3D,测量采用了三台意大利是,HexAGON,三坐标测量机，其中两台双水平悬臂,HexAGON,三座标测量机和一台桥式测量机，可以满足车身测量和检具标定的需求。,功能：,对车身车辆数据达到,0.001mm,的 测量要求，使车身的测量数据更精确。,8,1.7,、车身工装的,3D,测量,介绍：,来自于便携式测量机的诞生地,-,美国星科公司,(CimCore),设计制造的最新,INFINITE(,无极臂,),关节臂式测量机，配备了集成,Wi-Fi 8.02.11b,无线通讯技术以及锂电池的,INFINITE,关节臂测量机，无论现场还是在车间使用都可提供无限的便携性。功能：,对车身车辆数据达到,0.001mm,的 测量要求，完全满足焊装车间工装的日常标定,9,1.8,、车身工装的,3D,测量,介绍：,采用美国的,Perceptron,的在线激光测量设备,4,台，该设备在机器人携带，实现车身尺寸的在线控制和保证，测量的精度,达到,0.05mm,功能：,机器人携带激光测量头，实现车身的,252,个测量特性的测量，并能够实现车身尺寸超出偏差后自动报警，并实现自动停机，做到不让一台尺寸不合格的车下线。,10,1.9,、车身检测设备,介绍：,车身的主模型，即把车身的关键总成部分采用机加工的方式对总成进行,1,：,1,模型制作。,功能：,可以实现实物的标准，把标准从过去的图纸上转化为实物标准，对车身的质量控制方面有非常重要的作用。,11,2.1,、自动线技术,介绍：,采用意大利柯马机器人,62,台，日本发那科机器人,4,台。这些机器人中有,4,台为车身测量使用，,3,台为车身转运，,59,台为车身的焊接使用，,基本实现车身主线无人化操作，实现了国内最先进的车身流水线的操作的。,功能：,车身主线的自动化车身装配，车身的搬运，车身的焊接，解决了人工操作的操作一致性差的问题，是车身的尺寸和车身的焊接强度的重要保证。,12,2.2,、柔性化车身生产线,介绍：,焊装三车间为两个平台的车型，,S,和,M,平台，其中,S,平台三中车型,S12,、,S16,和,S21,，三款车型共用一条主线生产，实现主线的车身夹具的柔性化共用，该主线为韩国的,VETEC,公司设计的主线夹具；,M11,和,M12,两款车型共用一条柔性化主线，共用的夹具为意大利柯马公司生产的。,功能：,夹具的柔性化，可以实现多种车型共用一套夹具，使设备的利用率提高,100,200,，同时也节约的投资。,13,2.3,、机械化搬运,介绍：,车身零件总成的搬运采用助力臂、电动葫芦或气动葫芦，实现,15Kg,以上重量的零件不采用人工搬运，其中助力臂为美国产品，气动葫芦为英国的英格索兰品牌，电动葫芦为德国的德玛格品牌。,功能：,重物的搬运采用机械化，减少操作者的工作强度，同时也减少了员工搬运过程中造成零件的变形和磕碰的质量问题。,14,2.4,、自动化转运,介绍：,主线的车身的自动化转运采用的是滑橇的方式，左右侧围的搬运采用的沈阳新松的搬运小车，白车身总成的搬运采用是摩擦链的方式主要是在安全性方面，噪音方面有很好的体现,功能：,实现车身或大总成的转运,15,3.1,、,CO2,焊接烟尘排风,介绍：,厂房内全部采用瑞典尼德曼的烟尘拍放设备，共计,56,台，该设备对,CO2,焊接烟尘和油污受热后的烟尘进行工位吸收，并采用设备内的过滤系统实现所有的烟尘过滤，能够实现烟尘过滤率达到,99,。,功能：,该设备能够使焊接后的烟尘过滤后实现，整体的焊接烟尘的排污减少到,1,以内，属于环保产品。,16,3.1,、地面清洁设备,介绍：,车间的清洁车共计,4,台，主要对地面的灰尘，油污进行清洗和清洁工作。可以减少员工对地面的清洁工作量，同时清洁效果远远好于人工清洁。,功能：,可以大大的节约清洁剂，减少清洁剂对大自然的污染。,17,
