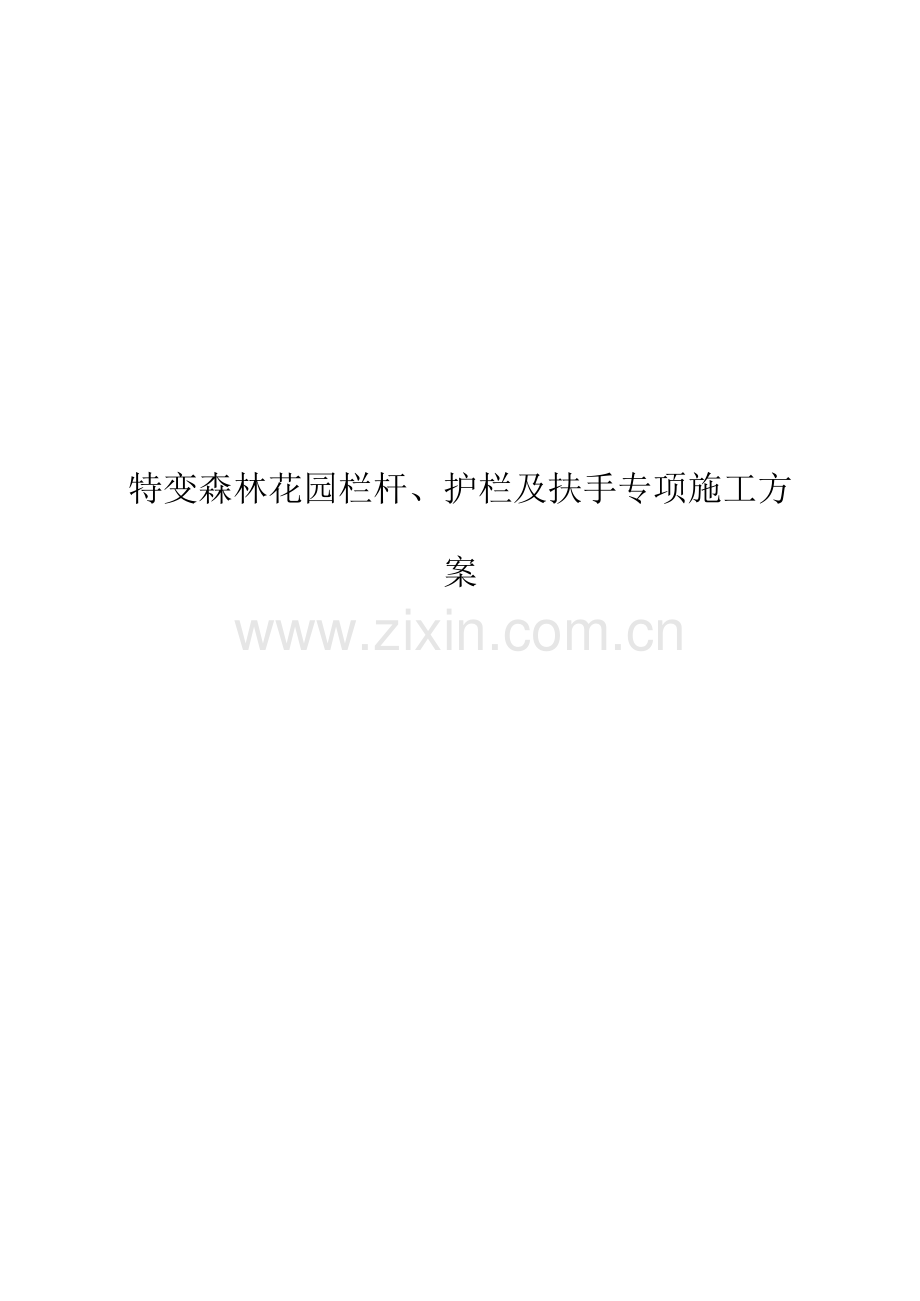

特变森林花园栏杆、护栏及扶手专项施工方
案

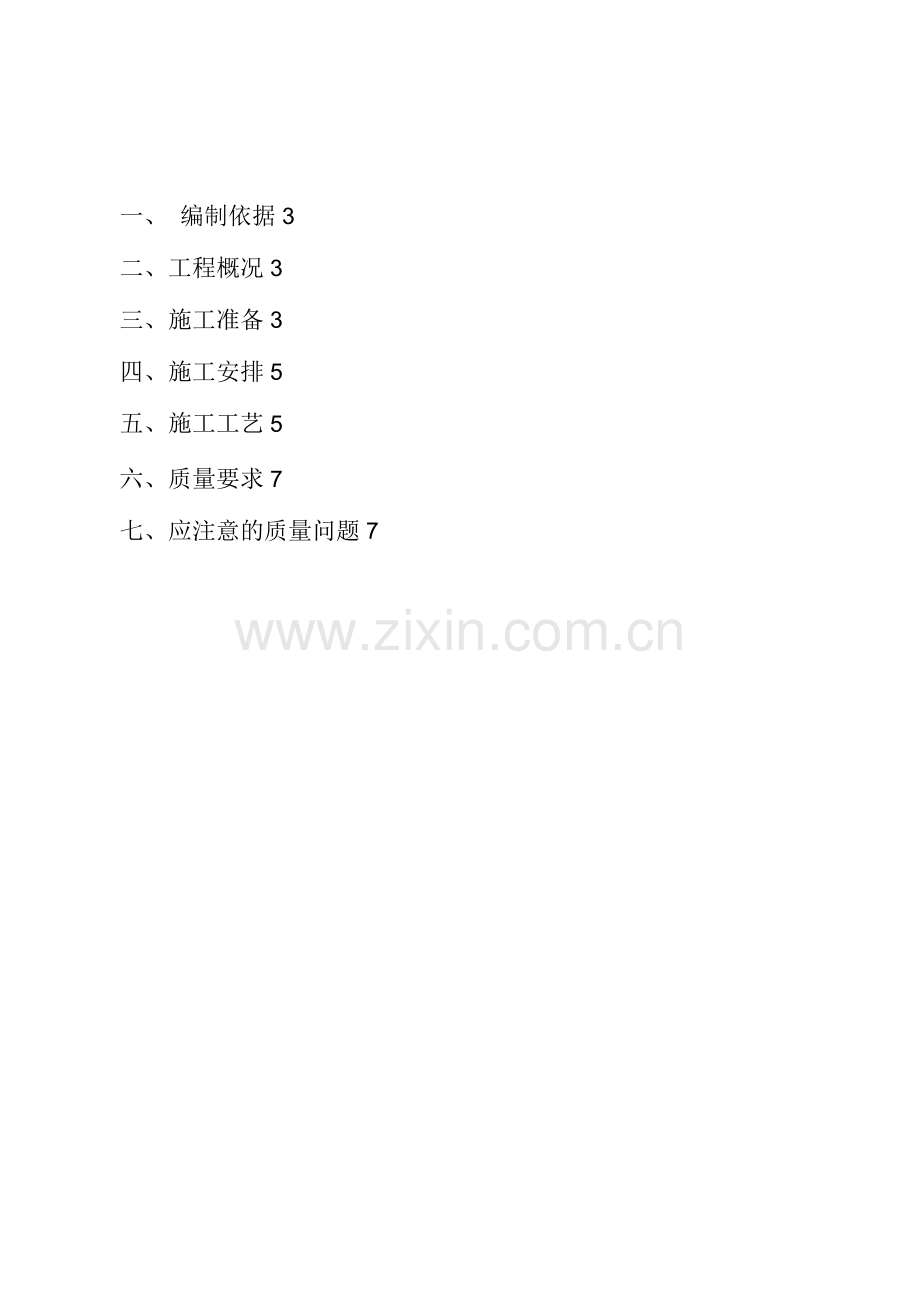

一、 编制依据3
二、工程概况3
三、施工准备3
四、施工安排5
五、施工工艺5
六、质量要求7
七、应注意的质量问题7
八、成品保护和安全、文明施工8
一、编制依据:
1、本工程图纸、变更洽商文件；
2、《建筑装饰装修工程质量验收规范》GB 5 0 2 1 0-2 0 01;
3、《建筑工程质量验收统一标准》GB 5 03 0 0-21;
4、《建筑机械使用安全技术规程》JGJ3 3 - 2 0 0 1;
5、中南地区建筑标准设计建筑图集：
阳台、飘窗栏杆98ZJ 411
二、工程概况
特变森林花园共由9栋高层住宅楼组成，地下室设一层整体车库，总建筑面积为2 5 2 6 78 ，总占地面积5 5 805 ，其中1#楼建筑面积163 6 1.08 ; 5#楼建筑面积1119 0. 8 ; 8#楼建筑面积28013.6 88 ;9#楼建筑面积2920 0.88 。其中1#楼为32层，5#楼为3 2层，8#娄为18层,9 #楼为17层。标准层层高2.9m。
本工程栏杆分为阳台栏杆、飘窗栏杆。其中,阳台栏杆作法：主横杆采用*51不锈钢管、^3 2不锈钢管，横管采用*19不锈钢管,*32不锈钢管。飘窗栏杆作法：立杆采用*19不锈钢管，横杆采用*32不锈钢管。
三、施工准备
1、材料及主要机具准备：
⑴、钢管：
按设计要求，准备*32不锈钢管横杆，*51不锈钢管、*32不锈钢管、ei9不锈钢管立杆，必须有质量证明书。
⑵、焊条或焊丝：其型号按设计要求选用，必须有质量证明书。
⑶、主要机具：氩弧电焊机、切割砂轮机、冲击电钻、角磨机、钢丝细毛刷、小锤等。
2、作业条件
⑴、熟悉图纸，做栏杆施工工艺技术交底。
⑵、土建结构部分已经施工完毕。
⑶、施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作。
⑷、现场供电应符合焊接用电要求。
⑸、施工环境已能满足栏杆施工的须要。
(6)、栏杆做法见附图。
2、技术准备：
⑴、施工前应对图纸详细审核，弄清施工图的技术要求，确定细部构造，编制扶栏安装工程施工方案及技术交底文件；认真学习阅读施工工艺标准及操作规程;做好技术交底及安全技术交底工作。
⑵、栏杆、栏板及扶手工程施工前，应对前一道工序进行验收，合格并办好验收手续方可进行本道工序施工。
⑶、所用各种材料应符合设计要求,有出厂合格证、防伪标志、使用说明书及质检站的检验报告;材料进入现场后，
按批次规定取样复试，复试合格后方准使用。
⑷、由专业测量、设计人员对栏杆、栏板、扶手安装位置的尺寸进行测量、并设计出图。由加工单位对各部件进行加工，对栏杆扶手骨架进行弯弧、调整。质检员检查合格后准予出厂。
5、施工前，由项目部主管工长和施工班组负责人一起，
对本工程的扶手安装部位，安装扶手的标高线及连接点进行逐一核实，并对全体安装施工人员进行详细的技术交底。使之了解本工程的特点和任务情况。
四、施工安排
1、施工进度安排：
栏杆、栏板、扶手的施工，根据本工程土建施工的进度，部位，在具备施工条件的情况下，进行及时穿插作业，确保本分项工程的施工工期。
2、劳动力安排：
栏杆、栏板、扶手工程必须由专业施工队伍施工，其主要施工人
员应有合法的上岗证。具体施工人员安排见下表:
序 号
工种
人数
备注
1
技术员
1
负责质量技术
2
焊工
10
持证
3
电 工
1
持证
4
工人
15
熟练工
五、施工工艺

1、工艺流程施工准备-放样-下料-焊接安装-打磨-焊
缝检查T抛光T上漆。
2、主要施工方法：
⑴、施工前应先进行现场放样，并精确计算出各种杆件的长度。
⑵、按照各种杆件的长度准确进行下料，整栋楼层吊通线保证栏杆线条在同一立面上，其构件下料长度允许偏差为1mm。
⑶、选择合适的焊接工艺，焊条直径，焊接电流，焊接速度等，通过焊接工艺试验验证。
⑷、脱脂去污处理：焊前检查坡、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污。否则应选择三氯代乙烯、苯、汽油、中性洗涤剂或其它化学药品用不锈钢丝细毛刷进行刷洗，必要时可用角磨机进行打磨，磨出金属表面后再进行焊接。
⑸、焊接时应选用较细的焊条(焊丝)和较小的焊接电流。焊接时构件之间的焊点应牢固采用满焊，焊缝应饱满，焊缝金属表面的焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷,焊接区不得有飞溅物。
⑹、杆件焊接组装完成后，对于无明显凹痕或凸出较大焊珠的焊缝，可直接进行抛光。对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨，磨平后再进行抛光。抛光后必须使外观光洁、平顺、无明显的焊接痕迹。
(7)、栏杆的立柱和面管等和主体结构相连接的部位，采用1*10 0*4钢板做预埋件，每块预埋钢板焊接4颗M 8膨胀螺栓与主体结构相连。
六、质量要求
1、所有构件下料应保证准确，构件长度允许偏差为1mm。
2、构件下料前必须检查是否平直，否则必须矫直。
3、焊接时焊条或焊丝应选用适合于所焊接的材料的品种，且应有出厂合格证。
4、焊接时构件必须放置的位置准确。
5、焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝表面的焊波应均匀，不得有咬边、未焊满、裂纹、渣滓、焊瘤、烧穿、电弧擦伤、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。
6、焊接完成后，应将焊渣敲净。
7、构件焊接组装完成后，应适当用手持机具磨平和抛光，使外观平顺光洁。
七、应注意的质量问题
1、尺寸超出允许偏差:对焊缝长宽、宽度、厚度不足冲心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
2、焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和焊接程序，避免用大电流,不要突然熄火，焊缝接头应搭接1015mm,焊接中不允许搬动、敲击焊件。
3、表面气孔：焊接部位必须刷洗干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
4、栏杆和扶手制作和安装所使用材料的材质、数量、规格、性能等级均应符合设计要求。
5、栏杆和扶手的造型、尺寸及安装位置应符合设计要求。
6、栏杆和扶手安装预埋件的数量、规格、位置及预埋件的连接点应符合设计要求。
7、护栏高度、栏杆间距、安装位置应符合设计要求，护栏安装应牢固。
8、护栏和扶手转角弧度应符合设计要求，接缝严密，表面光滑，色
泽一致，无裂缝、翘曲及损坏。
9、栏杆和扶手安装允许偏差和检验方法:见下表
项次
项目
允许偏差（mm ）
检验方法
1
护栏垂直度
3
用Im垂直检测尺检
查
2
栏杆间距
3
用钢尺检查
3
扶手直线度
4
拉通线，用钢直尺检查
4
扶手高度
3
用钢尺检查

八、成品保护和安全、文明施工
1、扶手安装完成后,须用保护膜对扶手进行贴覆，确保扶手表面不受损伤，洁净美观。
2、进入施工现场的各种材料机具，必须堆码整齐，合理放置。
3、施工过程种产生的废料、垃圾、杂物，必须及时清理并转运倒指定的地点或垃圾池内。
4、因为施工现场交叉作业较多，要加强同不同专业的作业人员
配合协调和沟通，避免打架斗殴等事情的发生。
5、安全要求
(1)、操作人员进入施工现场必须佩戴安全帽和安全带。
(2 )、现场焊接时注意防火，电焊火花要遮挡，防止由于火花引起安全网燃烧造成火灾。
(3)、注意用电安全，接电必须又插头，禁止将电线直接插在接电箱内。施工现场禁止吸烟。施工现场的各种临时用电，必须由专业电工接装电源线箱。
(3)、现场使用的各种电动工具，必须安全绝缘无破损。
(3)、操作人员在操作各种电动工具时，必须正确佩带安全合格的防护用具。

(3)、各施工人员在进入施工现场，必须戴好安全帽，严禁吸烟。
