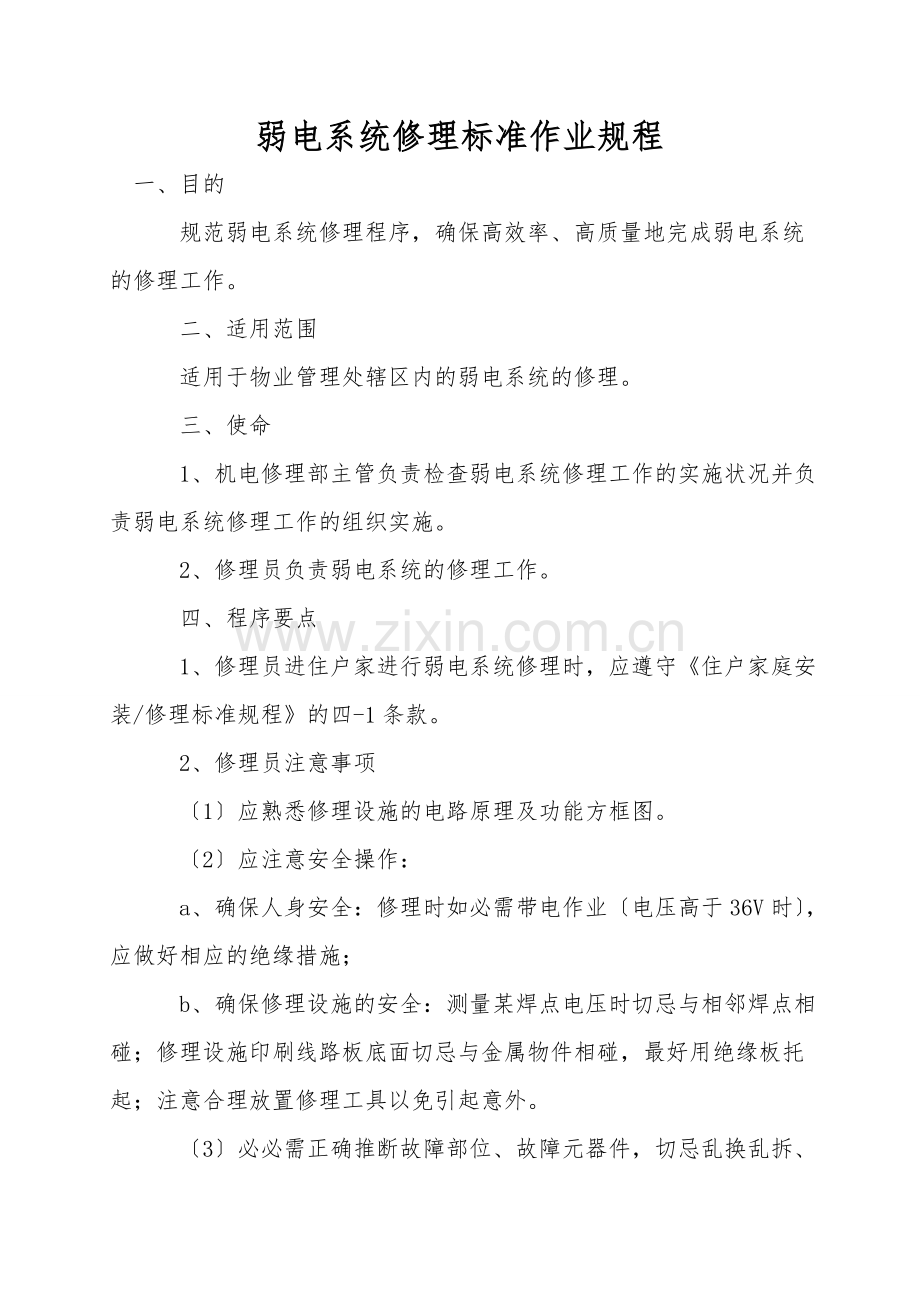

弱电系统修理标准作业规程
一、目的
　　规范弱电系统修理程序，确保高效率、高质量地完成弱电系统的修理工作。
　　二、适用范围
　　适用于物业管理处辖区内的弱电系统的修理。
　　三、使命
　　1、机电修理部主管负责检查弱电系统修理工作的实施状况并负责弱电系统修理工作的组织实施。
　　2、修理员负责弱电系统的修理工作。
　　四、程序要点
　　1、修理员进住户家进行弱电系统修理时，应遵守《住户家庭安装/修理标准规程》的四-1条款。
　　2、修理员注意事项
　　〔1〕应熟悉修理设施的电路原理及功能方框图。
　　〔2〕应注意安全操作：
　　a、确保人身安全：修理时如必需带电作业〔电压高于36V时〕，应做好相应的绝缘措施；
　　b、确保修理设施的安全：测量某焊点电压时切忌与相邻焊点相碰；修理设施印刷线路板底面切忌与金属物件相碰，最好用绝缘板托起；注意合理放置修理工具以免引起意外。
　　〔3〕必必需正确推断故障部位、故障元器件，切忌乱换乱拆、胡乱调整。

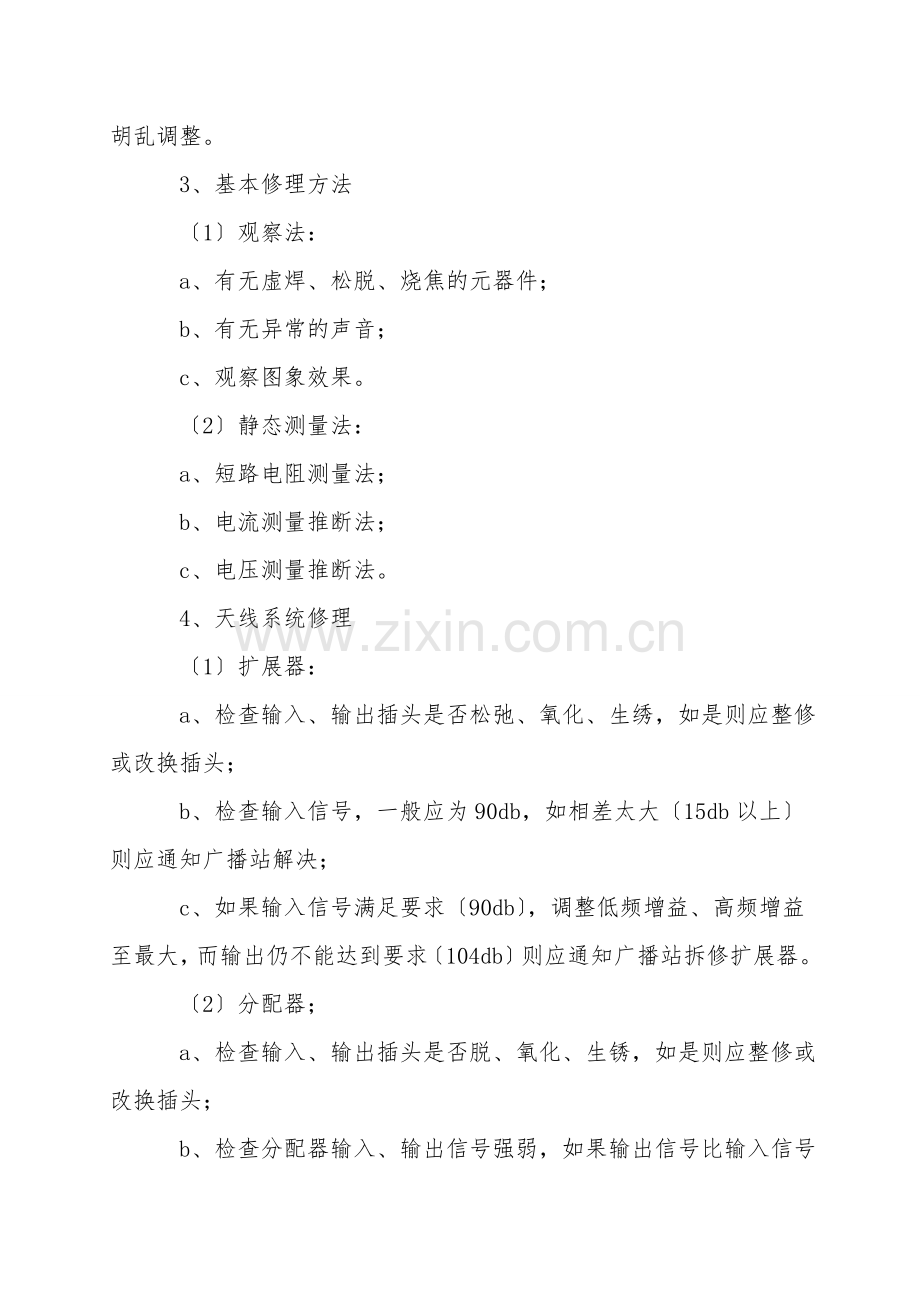

　　3、基本修理方法
　　〔1〕观察法：
　　a、有无虚焊、松脱、烧焦的元器件；
　　b、有无异常的声音；
　　c、观察图象效果。
　　〔2〕静态测量法：
　　a、短路电阻测量法；
　　b、电流测量推断法；
　　c、电压测量推断法。
　　4、天线系统修理
　　〔1〕扩展器：
　　a、检查输入、输出插头是否松弛、氧化、生绣，如是则应整修或改换插头；
　　b、检查输入信号，一般应为90db，如相差太大〔15db以上〕则应通知广播站解决；
　　c、如果输入信号满足要求〔90db〕，调整低频增益、高频增益至最大，而输出仍不能达到要求〔104db〕则应通知广播站拆修扩展器。
　　〔2〕分配器；
　　a、检查输入、输出插头是否脱、氧化、生锈，如是则应整修或改换插头；
　　b、检查分配器输入、输出信号强弱，如果输出信号比输入信号减少5db以上，则应改换分配器。
　　〔3〕分接盒：
　　a、检查分接盒输入、输出插头是否松脱、氧化、生锈，如是则应整修或改换插头；
　　b、检查分接盒输入、输出信号强弱，如果输出信号比输入信号减少2db以上则应改换分接盒。
　　〔4〕插座：
　　a、检查分接盒输入、输出插头是否松脱、氧化、生锈，如是则应整改插府，整改达不到要求的应改换；
　　b、检查插座输入与输出信号，如果输出信号较输入信号减少2db以上，则应改换插座。
　　〔5〕馈线：
　　a、检查馈线对地绝缘电阻应大于2M，线间绝缘电阻应大于10M；
　　b、检查馈线100米内的信号衰减应不超过10db，否则应改换馈线。
　　5、 线修理
　　〔1〕检查 线接头有无生锈、氧化或发霉断火，如是则应重接接头〔烫锡处理〕。
　　〔2〕检查 线有无断线，如有则应改换一要 线〔有两根备用线〕。
　　〔3〕检查 线有无短路或漏电，如有则应改换 线。
　　6、楼层防盗对讲机修理
　　〔1〕室内听不到铃声：
　　a、检查主机按钮开关是否接触合格，否则应更抵达按钮开关；
　　b、检查室内分机待机转换开关是否接触合格，如接触不行则应整修处理；
　　c、通过上述两个步骤如仍不振铃，则应重点检查振铃扩展电路，直至故障排除。
　　〔2〕不能对讲：
　　a、检查通话线是否接触合格，如不行则重新焊接；
　　b、检查室内分机扩音器、扬声器是否正常，如不正常则应改换；
　　c、检查室内分机扩展电路，重点检查三极管直至故障排除。
　　〔3〕不能开楼下大闸门：
　　a、检查锁舌部件是否灵活，如阻滞则应加润滑油；
　　b、检查开锁磁线圈接线是否合格、线圈是否烧坏，如是则应重新接好线头或改换电磁线圈；
　　c、检查分机开锁按钮是否接触合格、开锁继电器是否动作可靠、开锁电路有无损坏的元器件，如有总是则应逐一检查并排队故障。
　　〔4〕主机无电源：
　　a、检查桥式整流二极管有无损坏，如损坏则应改换同规格二极管；
　　b、检查电源变压器是否烧坏，如是则应改换同规格的变压器。
　　7、可视对讲机修理
　　〔1〕无图象、声音，但开锁正常：
　　a、调节亮度电位器观察屏幕有无光栅，如有光栅则应检查室内机与门口机的图象信号连接线是否接牢，则由应重新接好〔烫锡焊接〕；
　　b、如调节这度电位屏幕仍无光栅、此时应检查室内机电路板，包括振荡电路、推动电路、输出电路、图象显示电路等逐级检查，直至故障排除。
　　〔2〕通话无声音：
　　a、检查听筒与室内机的接线是否牢固，否则应重新接好〔烫锡、焊接〕；
　　b、调节音量电位器，如扬声器里有交流声发出，则说明室内机的扩展电路正常，此时应检查门机上的麦克风，如麦克风损坏则应改换同规格麦克风；
　　c、调节音量电位吕，如扬声器里什么声音都没有，则说明室内机的扩展电路有问题，室内机扩展电路包括音频输入电路、前置扩展电路、功放电路，此时应逐级进行检查直至故障排除。
　　〔3〕不能开大闸门：按本规程5-3条款执行。
　　8、修理工作结束后，修理员应及时清洁工作场地，把小的垃圾装入塑料袋内，用干净干抹布擦试弄脏了的部位。
　　9、向住户试验修理后的效果，试验应不少于3次，并向住户说明使用中应注意的事项，
如住户有不满意的地方〔合理的要求〕，修理员应及时进行整改直至住户满意为止。
　　10、一切正常后请住户在《住户家庭安装/修理〔收费〕通知单》上签名确认。如住户对此次修理收费有异议，修理员应依据《机电修理部制作修理项目收费规定》向住户作出解释，尽量打消住户的疑虑。
　　11、修理员回到机电修理部后，应及时填写好《住户家庭安装/修理〔收费〕通知单》〔内容包括：修理内容、所用主要材料、施工时间等〕，最后签上修理同的姓名以备查询。
　　12、机电修理部做好《住户家庭安装/修理〔收费〕通知单》的登记工作。
　　五、记录
　　相关支持文件
