施工总平面布置方案.docx

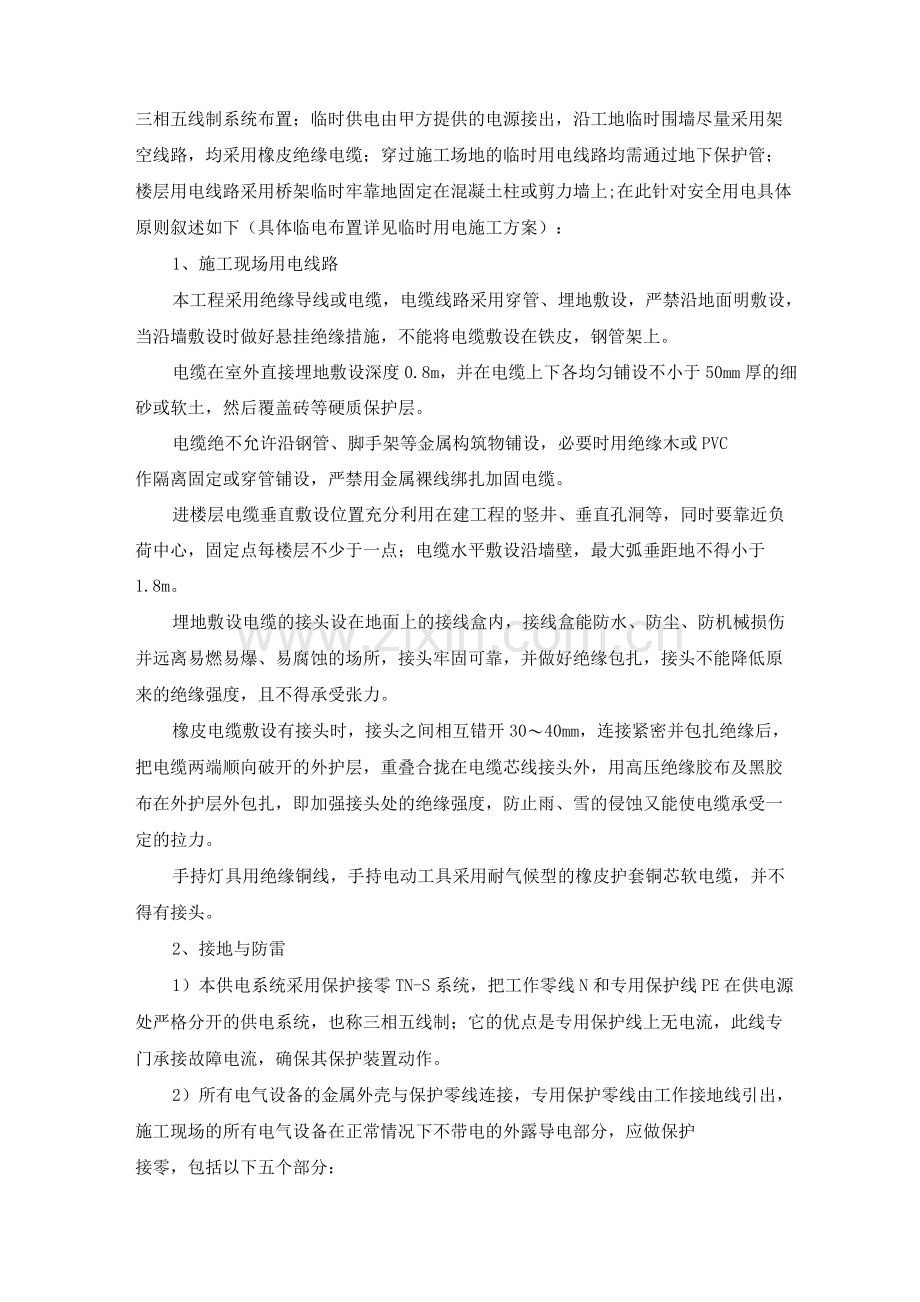

1.施工总平面布置1.1施工总平面布置原则施工总平面布置既要考虑工程施工现场的实际需要，又要兼顾安全文明施工形象管理的市级和公司级要求，根据施工现场条件，生活、办公临时设施在车辆段东侧的空余场地进行布置，生产临时设施沿施工临时道路西侧空余场地进行布设且钢筋加工车间、临时施工道路的宽度应满足消防通道要求，各临时设施房间的净距应满足防火要求，总体施工总平面布置应符合北京市施工现场安全文明施工标化有关规定的各项要求。本工程因工期较紧，基础、主体结构及装饰装修工程衔接迅速且互有交叉，本次编制施工平面布置图不分施工阶段。1.2施工总平面图布置的主要内容1.2.1. 现场出入及围墙本工程生活区、办公区设在瀛海车辆段东侧空余场地，施工现场出入宽度为10m，生活区出入宽度为7m，门型式和形象均按照中国中铁集团CI形象制作，出入大门采用单扇推拉钢质大门，生活办公区的围墙围挡应按中国中铁集团CI标准规范采用瓦楞彩钢板进行围挡，在基础上采用灰砂砖砌筑，高出场地均水平面30 ，表面采用1： 2水泥砂浆抹面，立柱间距为2.77米，立柱要插入预埋到混凝土基础内，插入深度视现场具体情况而定。1.2.2. 现场道路及排水具体平面布置见施工总平面布置图，道路拐弯处要设置足够满足钢筋和预制构件运输车的拐弯半径，施工现场道路构造层次从下到上为：基层夯实；3厚碎石垫层；2厚C25商品混凝土压光；1.2.3. 现场材料加工和堆放场地钢筋原材料、成品料堆场、加工场场地必须硬化，硬化场地构造层次如下：基层夯实，3厚碎石垫层，2厚C20预拌商品混凝土压光。砌块堆场：堆放在所需单体建筑旁边不影响现场交通的空余场地上。成品砂浆：现场必须砌筑砂浆存储棚，成品砂浆堆放在存储棚里。1.2.4 .临时用电布置根据甲方、监理审批合格的施工用电布设图布设施工用电线路，并按机械设备的布设配置总配电箱和分配电箱;依据分级管理、三级配电、二级保护的原则，按TN-S三相五线制系统布置；临时供电由甲方提供的电源接出，沿工地临时围墙尽量采用架空线路，均采用橡皮绝缘电缆；穿过施工场地的临时用电线路均需通过地下保护管；楼层用电线路采用桥架临时牢靠地固定在混凝土柱或剪力墙上;在此针对安全用电具体原则叙述如下（具体临电布置详见临时用电施工方案）：1、施工现场用电线路本工程采用绝缘导线或电缆，电缆线路采用穿管、埋地敷设，严禁沿地面明敷设，当沿墙敷设时做好悬挂绝缘措施，不能将电缆敷设在铁皮，钢管架上。电缆在室外直接埋地敷设深度0.8m，并在电缆上下各均匀铺设不小于50mm厚的细砂或软土，然后覆盖砖等硬质保护层。电缆绝不允许沿钢管、脚手架等金属构筑物铺设，必要时用绝缘木或PVC作隔离固定或穿管铺设，严禁用金属裸线绑扎加固电缆。进楼层电缆垂直敷设位置充分利用在建工程的竖井、垂直孔洞等，同时要靠近负荷中心，固定点每楼层不少于一点；电缆水平敷设沿墙壁，最大弧垂距地不得小于1.8m。埋地敷设电缆的接头设在地面上的接线盒内，接线盒能防水、防尘、防机械损伤并远离易燃易爆、易腐蚀的场所，接头牢固可靠，并做好绝缘包扎，接头不能降低原来的绝缘强度，且不得承受张力。橡皮电缆敷设有接头时，接头之间相互错开3040mm，连接紧密并包扎绝缘后，把电缆两端顺向破开的外护层，重叠合拢在电缆芯线接头外，用高压绝缘胶布及黑胶布在外护层外包扎，即加强接头处的绝缘强度，防止雨、雪的侵蚀又能使电缆承受一定的拉力。手持灯具用绝缘铜线，手持电动工具采用耐气候型的橡皮护套铜芯软电缆，并不得有接头。2、接地与防雷1）本供电系统采用保护接零TN-S系统，把工作零线N和专用保护线PE在供电源处严格分开的供电系统，也称三相五线制；它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。2）所有电气设备的金属外壳与保护零线连接，专用保护零线由工作接地线引出，施工现场的所有电气设备在正常情况下不带电的外露导电部分，应做保护接零，包括以下五个部分：(1) 电机、电器、照明器具、手持电动工具的金属外壳。(2) 电气设备传动装置的金属部件。(3) 配电屏与控制屏的金属框架。(4) 室内外配电装置金属框架及靠近带电部分的金属围栏和金属门。(5) 电力线路的金属保护管、敷设的钢管(钢索)、起重机轨道、钢管外架、镝灯等。3) 保护零线不得装设开关或熔断器。4) 保护零线的截面不小于2.5mm2,采用多股铜线，不准使用独股铝线。5) 保护零线从变压器中性点开始至总配电柜、分箱、开关箱，到各种机械设备连通。6) 保护零线采用五芯线，绿、黄双色线；保护零线不准与工作零线混用，保证工作零、保护零分别使用；严禁通过工作电流。7) 作防雷接地的电气设备，必须同时作重复接地。外架的接地体，应制作独立的接地装置，用角钢、钢管、圆钢制作，不得使用螺纹钢；接地电阻值应不大于10。8) 在总配电柜、分配电箱做重复接地，每一重复接地装置的接地电阻值应不大于10。3、漏电保护器设置施工现场的总配电箱和开关箱至少设两级漏电保护器，而且漏电保护器的额定漏电动作电流和额定漏电动作时间作合理配合，当漏电保护同时具有短路、过载保护功能时可不装设断路器。开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。漏电保护器装置在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。漏电保护器的选择符合漏电电流动作保护器的要求。选用泄漏电流型漏电保护器(电磁式脱扣)，其中总配电柜漏电动作放宽到80mA，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定电流动作时间应小于0.1s。若漏电保护器具备过负荷和短路保护功能，可不设分路熔断器和自动开关。使用于特别潮湿和有腐蚀介质场所的漏电保护器采用防溅型产品，其额定漏电动作电流不大于15mA，额定电流动作时间小于0.1s。漏电保护器必须按产品说明书安装、使用，对搁置已久，重新使用和连续使用一个月的漏电保护器，要认真检查其特性后方可使用，发现问题及时送加工厂更换。手动开关电器许用于直接控制照明电路和容量不大于5.5KW的动力电路，容量大于5.5KW的动力电路采用自动开关电器。4、电气设备设置配电系统设置室内总配电柜和室外分配电箱、开关箱及流动电箱实行分级配电。照明配电箱与动力配电箱分别设置，并且照明配电箱设在各级配电箱的右侧，如放置在同一配电箱内，照明和动力线路分路设置，照明线路接线接在动力开关的上侧。开关箱由末级分配电箱配电；开关箱内一机一闸，每台用电设备都必须设置独立漏电保护器，严禁用一个开关控制两台以上的电气设备。总配电柜设在靠近电源的地方，分配电箱装设在用电设备或负荷相对集中的地区；分配电箱与开关箱的距离不超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3 m。配电箱、开关箱装置应安放在干燥、通气及常温环境，不得装设在易受外来固体撞击、强裂振动、液体浸溅及热源烘烤的场所；配电箱开关箱周围应有足够两人同时工作的空间，周围不得堆放有碍操作、维修的物品。配电箱、开关箱装设端正、牢固，移动式的箱体装设在坚固的支架上，固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.3m小于1.5m，移动式的下皮与地面的垂直距离为0.6 m1.5m。箱体采用铁板制作，铁板厚度1.5mm。配电柜、分关箱中导线的进出线设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。配电箱、开关箱明显部位设“小心触电”的标志牌。5、电气设备使用和维护施工现场的所有配电箱、开关箱每月进行一次检查和维修；检查、维修人员必须是专业电工。总、分配电箱必须配锁，配电箱和开关箱由专人负责。施工现场所有电闸箱都必须采用专用配电箱，须有编号、系统图且闸具应标明用途，配电箱标明负责人。机电设备设有效防雷防雨保护措施，配电箱、开关箱内部不得有外露带电体;室外配电箱设防雨、防砸棚和围栏，围栏高不低于1.7m。所有配电箱、开关箱在使用过程中必须按以下操作顺序：送电：总配电箱分配电箱 开关箱停电：开关箱一一分配电箱一一总配电箱注：发现电气故障的紧急情况除外。施工现场停止作业1小时以上时，将动力开关箱断电上锁。配电箱的进线和出线不得承受外力；配电箱、开关箱内不得挂接其它临时用电设备。检查、维修配电箱、开关箱时必须将前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。根据施工现场及工程进度的需要，临电须24小时有人值班，因此为确保工程施工需要，工地正常时间确保现场临电电工6人，其余时间视工程情况由项目负责进行安排；临电电工必须全员持证上岗。1.2.5.施工现场环保文明施工设置1、施工现场防大气污染设置施工所造垃圾使用封闭的专用垃圾道或采用容器吊运，严禁随意凌空抛散造成扬尘；施工垃圾要做到及时清运，清运前，适量洒水减少扬尘。施工现场在施工前做的施工道路规划和设置，尽量利用设计中永久性的施工道路；路面及其余场地地面根据实际情况尽量要硬化；闲置场地尽可能绿化。水泥和其它易飞扬的细颗粒散体材料尽量安排库内存放;露天存放时要严密苫盖，运输和卸运时防止遗洒飞扬，以减少扬尘。施工现场制定洒水降尘制度，配备专用洒水设备及指定专人负责，在易产生扬尘的季节，施工场地采取洒水降尘。2、施工现场的防污染设置运输车辆清洗处设置沉淀池；排放的废水排入沉淀池内，经二次沉淀后，方可排入排水沟或回收用于洒水降尘。食堂污水的排放控制；施工生活区食堂，设置简易有效的隔油池，产生的污水经下水管道排放要经过隔油池；平时加强管理定期掏油，防止污染。油漆油料库的防漏控制；施工现场要设置专用的油漆油料库，油库内严禁放置其它物资，库房地面和墙面做防渗漏的特殊处理，储存、使用和保管要专人负责，防止油料的跑、冒、滴、漏、污染水体。禁止将有毒有害废弃物用作土方回填，以免污染地下水和环境。3、现场其它防污染设置木模通过电锯加工的木屑、锯沫必须当天进行清理，以免锯沫刮入空气中。钢筋加工产生的钢筋皮、钢筋屑及时清理。建筑物外围立面采用密目安全网，降低楼层内风的流速，阻挡灰尘进入施工现场周围的环境。探照灯尽量选择既满足照明要求又不刺眼的新型灯具或采取措施，使夜间照明只照射施工区域而不影响周围社区居民休息。项目经理部制定水、电、办公用品（纸张）的节约措施，通过减少浪费，节约能源
