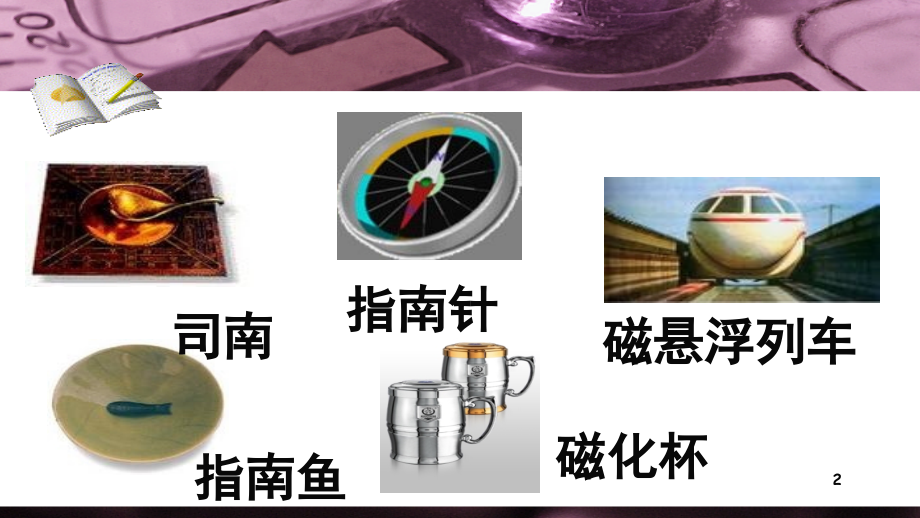

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,16章 电磁转换,第一节 磁体与磁场,1,司南,指南针,磁化杯,指南鱼,磁悬浮列车,2,活动,1,认识磁体,条形磁体,蹄形磁体,小磁针,3,做一做，比一比,看谁发现的多？,活动,1,吸铁性,S,N,N,S,指向性,5,1、用磁体靠近大头针时，发现磁体对大头针有,作用。,2、磁体的两端对大头针的作用最 （强/弱）。,磁体的这种能吸引铁、钴、镍等物质的性质叫做,磁性,。,这两个部位叫做,磁极,。,将一个磁体悬挂起来，当它静止时，指南的那个磁极叫,南,(S)极,，指北的那个磁极叫,北,(N)极,。,探究发现,6,活动,2,7,信息快递,所有磁体，在平面转动静止后总是一个磁极指南、一个磁极指北。静止时指南的叫南极（,S极,）,静止时指北的叫北极（,N极,）。,S,N,N,S,N,S,N,S,8,上述现象有什么应用呢？,用你手边的小磁针再试一试。,9,生活,物理,社会,司南,指南针,10,11,同名磁极相排斥，异名磁极相吸引。,规律总结,:,知道该规律的一个重大应用吗？,12,13,信息快递,原来没有磁性的物体获得磁性的过程叫,磁化,。,铁被磁化后，磁性是暂时的，不能永久保存。（,软,磁体）,钢被磁化后，磁性能永久保存。适合制作_。（,硬,磁体）,人造磁体,14,用一个磁体在,磁性物体（如钢锯条）,上沿一个方向摩擦，就可使这个物体变成磁体。,钢棒或其它磁性物质,磁体一般都是钢性材料通过磁化制造出来的。,教你一小招,信息快递,15,一、对磁体的认识,1、,磁性：磁体能吸引铁、钴、镍等物质的性质叫做磁性；,2、磁极：磁体上磁性最强的部位叫做磁极。,a、磁体自由静止时，指南的那个磁极叫南(S)极，指北的那个磁极叫北(N)极；,b、应用：指南针,3、磁极间的相互作用：,同名磁极相斥、异名磁极相吸；,4、磁化：使原来没有磁性的物体获得磁性的过程叫磁化。,a、软磁性材料：磁化后磁性易消失 铁,b、硬磁性材料：磁化后磁性不易消失 钢,16,磁性材料的应用,17,课堂反馈：,1、用钢条的A端靠近磁针的N极时，发现N极被排斥，则（）,A、钢条一定有磁性，且A端为S极,B、钢条一定有磁性，且A端为N极,C、钢条一定没有磁性。,D、钢条可能有磁性，也可能没有磁性,B,18,【例】,水平放置的一根条形磁铁一端吸着一枚较重的铁钉，若用另一根同样的条形磁铁的,S 极与原来的磁铁的N极靠拢时，如图所示，可能出现的现象是(),A.将铁钉吸得更牢,B.铁钉落下,C.铁钉尖端将被吸向右端磁铁,D.铁钉尖端将被吸向左端磁铁,B,典型例题,19,2.如图所示，甲、乙为两根外形相同的钢棒，当乙向右移到甲的左端或右端时，分 别有明显的相吸或相斥现象，由此可以断定_是磁体.,甲、乙,能力提升,20,观察 思考,想一想,彼此不接触的两个磁体，通过什么发生作用？,(磁场),桌面上放一小磁针,用条形磁体绕小磁针转一圈,你观察到了什么?产生这种现象的原因是什么?,(细绳),21,磁体周围存在磁场,磁体间的作用就是通过磁场产生的,磁场对放入其中的磁体产生力（磁力）的作用,22,如课本中图16-3所示，将小磁针先后放在条形磁体周围不同的地方，记下小磁针在各处静止时北（,N）,极的指向，并在图中标出。,活动,2：用小磁针探究磁体周围的磁场,做一做,23,用小磁针探究磁体周围的磁场,活动,3,24,N,S,N,S,N,S,N,S,N,S,N,S,N,S,25,N,S,N,S,N,S,N,S,N,S,N,S,N,S,N,S,N,S,N,S,N,S,N,S,26,N,S,27,2、磁场方向的规定：,小磁针静止时,N极所指的方向就是该点的磁场方向。,1、不同位置小磁针的北极指向一般_(相同/不同)，说明了什么？,议一议,不同,28,如课本中图16-6所示图16-7所示,观察铁屑的分布,小磁针N极指向有什么特点?,活动,4：用铁屑探究磁体周围的磁场,做一做,29,活动,4,用铁屑探究磁体周围的磁场,30,用铁屑探究磁体周围的磁场,活动,4,31,用铁屑探究磁体周围的磁场,活动,4,32,从铁屑在磁场中的排列情况看出,其分布好似许多条曲线.如果按小磁针N极所指的方向,在该处标上箭头,就可以形象地描述磁场了.,联想,物理学中把这样的曲线叫做,磁感线,.,33,磁感线的特征：,磁感线并非真实存在，是人为假想出来的。（但磁场真实存在）,在磁体外部，磁感线从N极发出，回到S极。,磁感线永不相交。,磁感线分布在磁体四周空间中，并非只在一个平面内。,34,常见磁体的磁感线分布,35,各种磁体的磁感线,36,各种磁体的磁感线,37,各种磁体的磁感线,38,各种磁体的磁感线,39,各种磁体的磁感线,40,1.磁感线是用来描述磁场的一些假想曲线.实际上不存在,2.磁体外部的磁感线都是从磁体的N极出发,回到S极.是闭合的曲线.,3.磁场强的地方,磁感线分布越密;磁场越弱的地方,磁感线分布越疏.,4.磁感线上任意一点切线方向表示该点磁场方向.,41,二、磁场与磁感线,1、磁场存在于磁体周围的空间，磁极间的相互作用就是通过磁场而发生的。,2、磁场的基本性质：对放入其中的磁体产生磁力的作用。,3、磁场的方向用小磁针来确定,小磁针静止时，N极所指的方向就是该点的磁场方向。,4、磁感线是用来描述磁场的一些假想曲线.实际上不存在；,5、磁感线的方向：磁体外部的磁感线都是从磁体的N极出发,回到S极.是闭合的曲线；,6、,磁感线上任意一点切线方向表示该点磁场方向。,42,在左图中请标出磁铁的磁感线方向和,N,S极,在右图中，请标出磁体和磁针的极性,巩固练习,43,请标明磁铁的磁感线方向和,N,、,S,极,44,在图中标出四只小磁针的北极,45,司南,指南针,我国古代磁学成就,指南鱼,46,为什么指南针能够指示方向吗,?,认识地磁场,47,地磁场与地磁偏角,北方（地理北极,)地球,南方,(地理南极）,48,地磁场与地磁偏角,北方（地理北极,),南方,(地理南极）,49,地磁场与地磁偏角,沈括,，中国宋代科学家，在其著作,梦溪笔谈中最早提及磁偏角。“方家以磁石磨针锋，则能指南，然常微偏东，不全南也”。,50,磁偏角,这一现象最早由我国宋代学者沈括发现,.,这一现象现代科学界叫做“磁偏角”现象.,51,地磁场,空间,示意图,52,三、地磁场,1、定义：地球周围空间存在的磁场叫地磁场。,2、地磁北极在地理南极附近；地磁南极在地理北极附近。,3、沈括首先发现地理两极与地磁两极并不重合。,53,请你思考？,关于地磁场的认识，下列说法中正确的是,C,54,再见,55,
