工程临时用电用水专项施工方案.docx

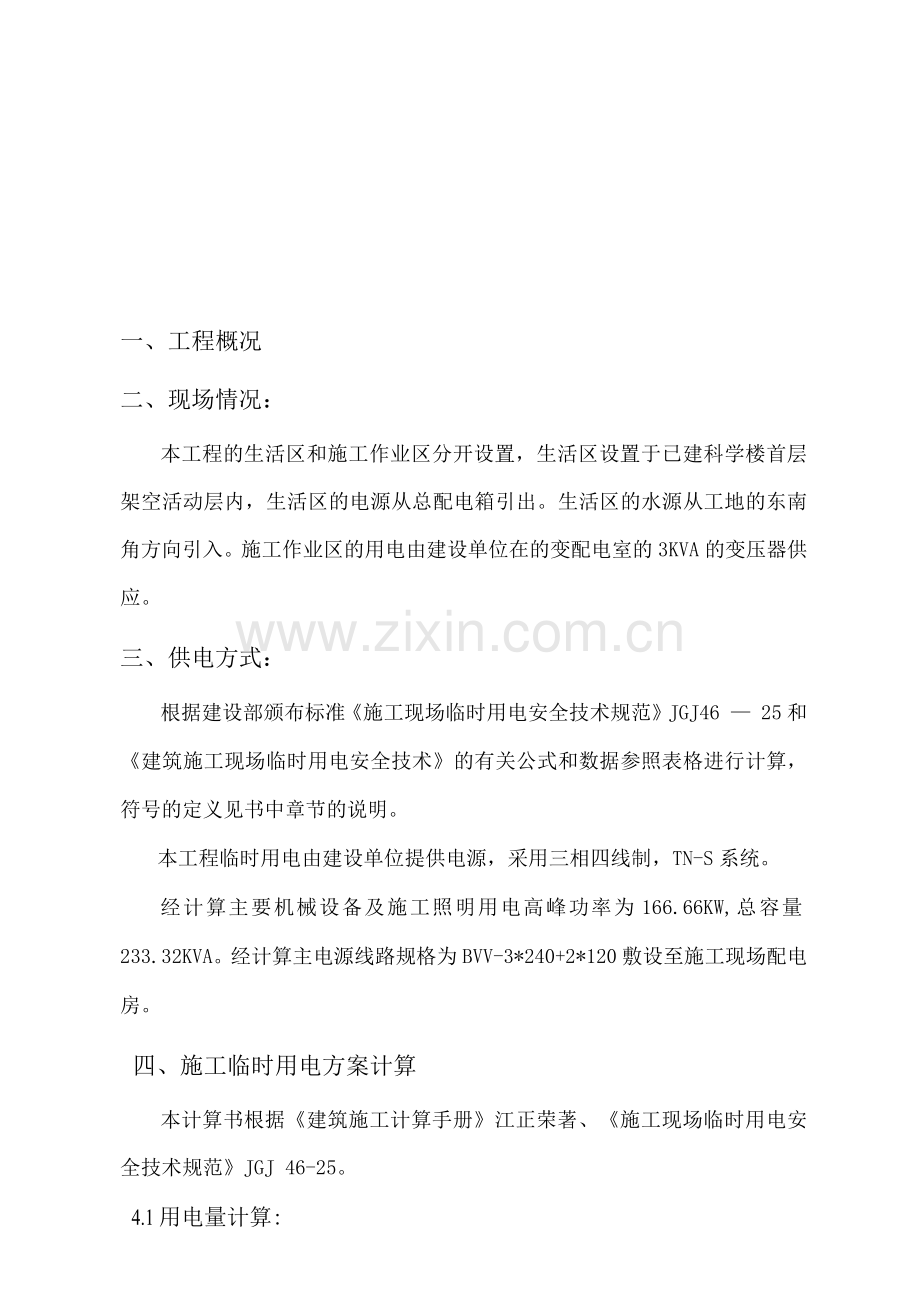

一、工程概况
二、现场情况：
本工程的生活区和施工作业区分开设置，生活区设置于已建科学楼首层架空活动层内，生活区的电源从总配电箱引出。生活区的水源从工地的东南角方向引入。施工作业区的用电由建设单位在的变配电室的3KVA的变压器供应。
三、供电方式：
根据建设部颁布标准《施工现场临时用电安全技术规范》JGJ46 — 25和《建筑施工现场临时用电安全技术》的有关公式和数据参照表格进行计算，符号的定义见书中章节的说明。
本工程临时用电由建设单位提供电源，采用三相四线制，TN-S系统。
经计算主要机械设备及施工照明用电高峰功率为166.66KW,总容量233.32KVA。经计算主电源线路规格为BVV-3*240+2*120敷设至施工现场配电房。
四、施工临时用电方案计算
本计算书根据《建筑施工计算手册》江正荣著、《施工现场临时用电安全技术规范》JGJ 46-25。
4.1用电量计算:

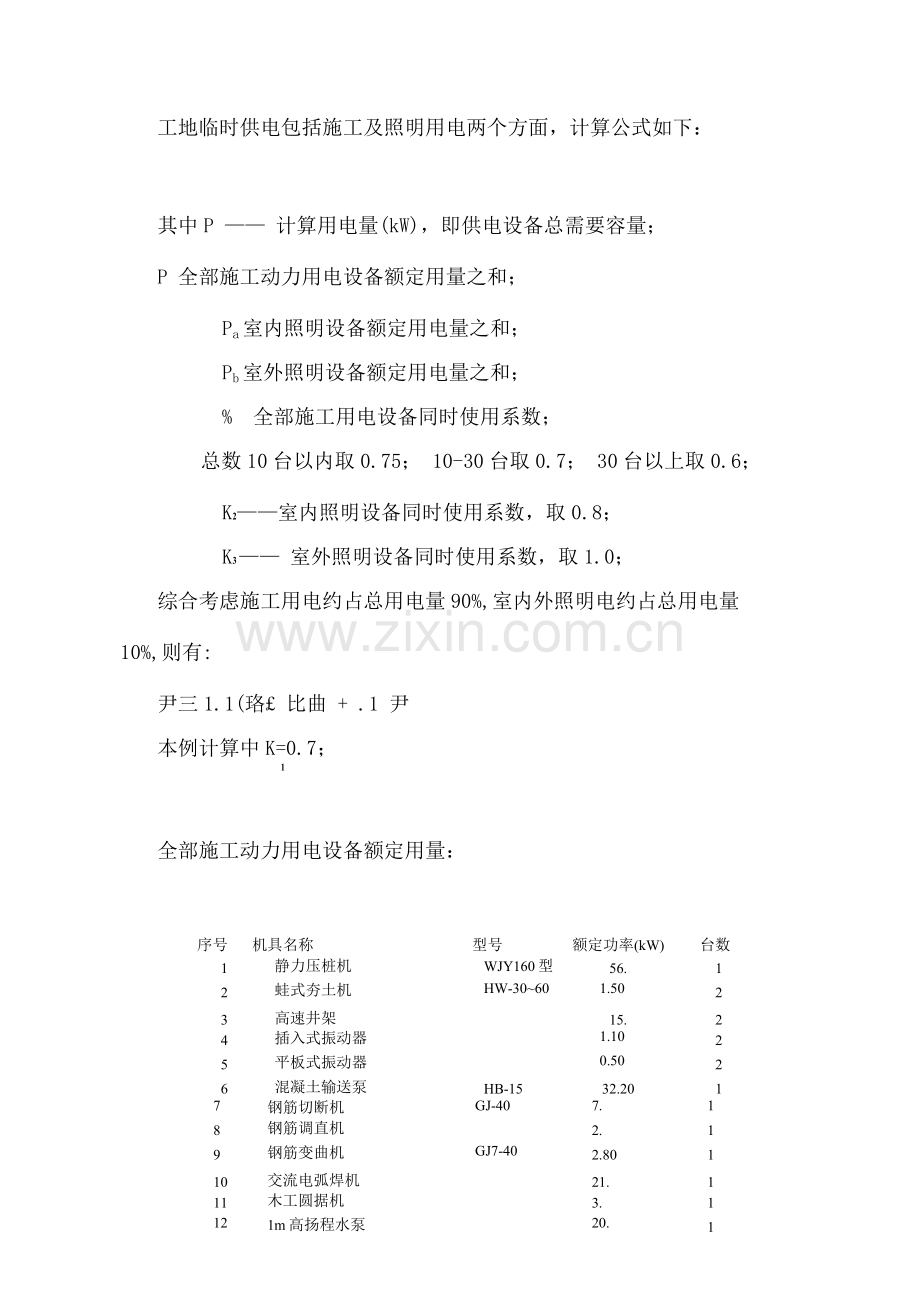

工地临时供电包括施工及照明用电两个方面，计算公式如下：
其中P —— 计算用电量(kW)，即供电设备总需要容量；
P 全部施工动力用电设备额定用量之和；
Pa室内照明设备额定用电量之和；
Pb室外照明设备额定用电量之和；
% 全部施工用电设备同时使用系数；
总数10台以内取0.75； 10-30台取0.7； 30台以上取0.6；
K2——室内照明设备同时使用系数，取0.8；
K3 —— 室外照明设备同时使用系数，取1.0；
综合考虑施工用电约占总用电量90%,室内外照明电约占总用电量
10%,则有:
尹三1.1(珞£ 比曲 + .1 尹
本例计算中K=0.7；
1
全部施工动力用电设备额定用量：
序号
机具名称
型号
额定功率(kW)
台数
1
静力压桩机
WJY160型
56.
1
2
蛙式夯土机
HW-30~60
1.50
2
3
高速井架

15.
2
4
插入式振动器

1.10
2
5
平板式振动器

0.50
2
6
混凝土输送泵
HB-15
32.20
1

7
钢筋切断机
GJ-40
7.
1
8
钢筋调直机

2.
1
9
钢筋变曲机
GJ7-40
2.80
1
10
交流电弧焊机

21.
1
11
木工圆据机

3.
1
12
1m高扬程水泵

20.
1
13
直流电弧焊机

10.
1

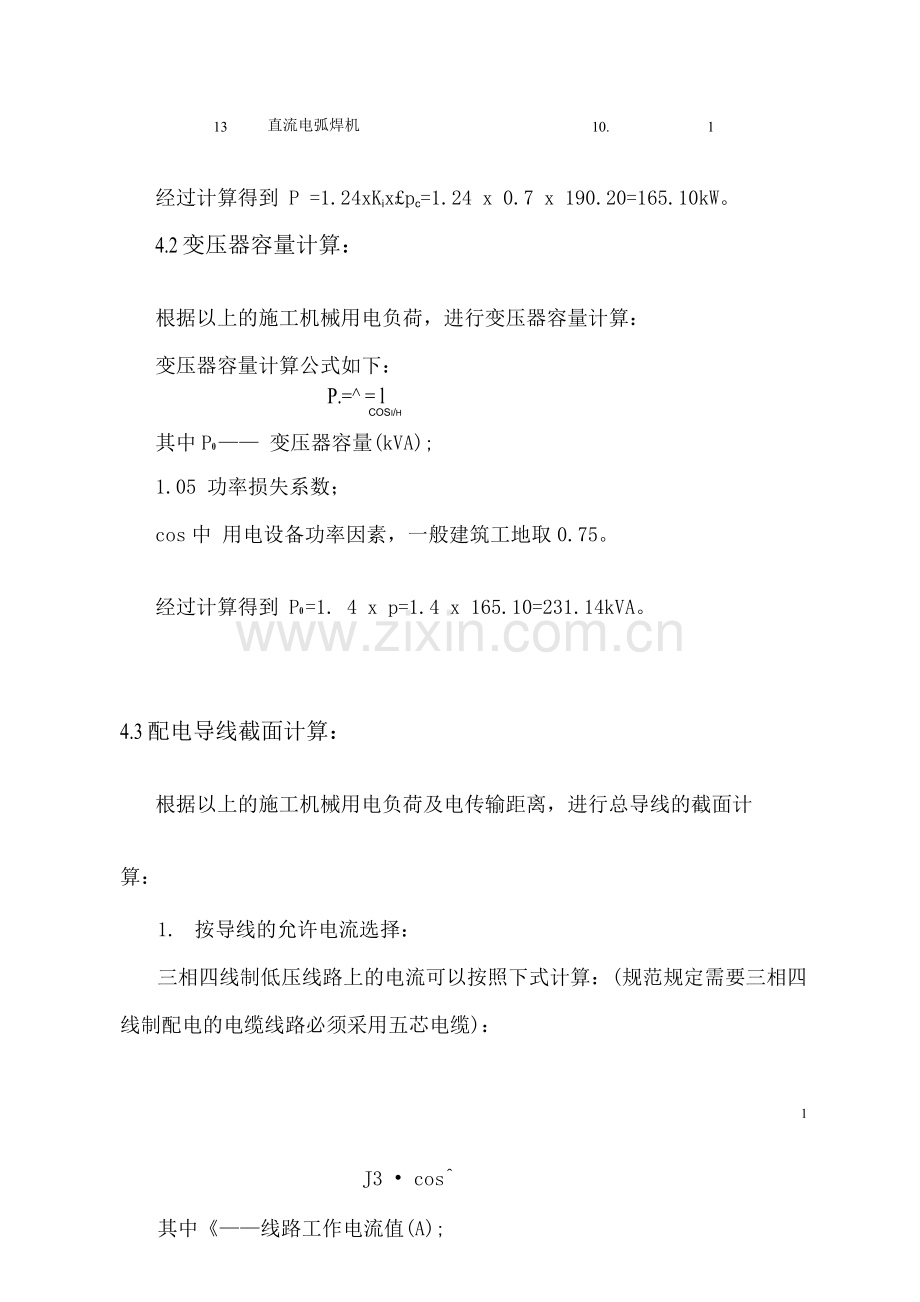

经过计算得到 P =1.24xKix£pc=1.24 x 0.7 x 190.20=165.10kW。
4.2变压器容量计算：
根据以上的施工机械用电负荷，进行变压器容量计算：
变压器容量计算公式如下：
P.=^ = l
COSi/h
其中P0 —— 变压器容量(kVA);
1.05 功率损失系数；
cos中 用电设备功率因素，一般建筑工地取0.75。
经过计算得到 P0 =1. 4 x p=1.4 x 165.10=231.14kVA。
4.3配电导线截面计算：
根据以上的施工机械用电负荷及电传输距离，进行总导线的截面计
算：
1. 按导线的允许电流选择：
三相四线制低压线路上的电流可以按照下式计算：(规范规定需要三相四线制配电的电缆线路必须采用五芯电缆)：
1
J3 • cos^
其中《——线路工作电流值(A);
Ui—— 线路工作电压值(V),三相四线制低压时取380V。
经过计算得到 II=2 x p0=2 x 233.32=466.64A。
根据上式计算所得结果，查《建筑施工计算手册》P1084表18-24得出以下铜芯导线类型及其截面积分可供选择：
TJ型铜裸线——120.mm2
BX型铜芯橡皮线——150.mm2
BV型铜芯塑料线——185.mm2
2. 按导线的允许电压降校核：
配电导线截面的电压可以按照下式计算：

其中[e] —— 导线电压降(%),对工地临时网路取7%;

P —— 各段线路负荷计算功率(kW)，即计算用电量；
L 各段线路长度(m)；
C —— 材料内部系数，三相四线铜线取77.0,三相四线铝线取
46.3；
S 导线截面积(mm2);
M 各段线路负荷矩(kW.m)。
经过计算得到:S=M/(0.07 x C)=1028.20/(0.07 x
77.0)/1=1.908mm2注：上式计算可参考《施工计算手册》江正荣编著
21-24版中国建筑工业出版社出版1085页例18-13;
由导线的允许电流及导线的允许电压降校核，分别计算出的导线截面进行比较，取大值；
最后得出如下结果供使用者参考选择：
TJ型铜裸线——120.mm2
BX型铜芯橡皮线——150.mm2
BV型铜芯塑料线——185.mm2
注：三相四线制线路的N线和PE线截面不小于相线截面的50%，单相线路的零线截面与相线截面相同。
3分干线导线截面选择参照总干线方法选取。总配电屏分为五个回路：
第一回路：自总配电箱往北沿围墙边至钢筋加工场、木料加工场处，设一分配电箱，钢筋加工机具，木工加工机具及砼泵的电源由该处引出，导线规格为(BVV-3*120+2*70 )
第二回路：自总配电箱往西沿围墙边至①、②#井架处设一分配电箱，①、②井架及至施工现场各层的电源由该处引出，导线规格为(BVV-3*120+2*70)
第三回路：由总配电箱沿西围墙边至南侧钢管堆置一分配电箱，施工照明电源由此引出，施工照明配电箱导线规格为(BVV-3*50+2*25 )
第四回路：至生活导线区规格为(BVV-3*50+2*25 )
第五回路：为备用电源。
五、施工现场施临时用电技术要求:
1、认真落实安全用电责任制，做好施工用电安全技术交底。
2、施工现场的一切电气线路、设备必须经过按国家现行标准考核后，持有上岗操作证的电工进行安装、维修。安装和维修必须严格执行《施工现场临时用电安全技术》和《建筑施工现场临时用电安全技术》的规定。
3、临时用电施工完成后必须经现场管理人员及监理单位验收合格后方可投入使用。
4、非专业电工不得移动及私自安装一切电气设备，非持证电工必须在持有合格证的电工带领和指导下工作。
5、电气设备安装、维修及值班的技术难易程度必须与电工技术等级相应。严禁低级电工单独从事技术复杂的电气设备安装、维修和运行工作。现场的电工必须熟悉整个现场系统，每天对电气线路及电气设备进行检查（及潜水泵的绝缘值检测），对发现问题及时整改，并做好记录。
6、维修工作必须遵守安全操作规程，维修电器设备时，应切断电前一级电源箱的电源，并挂“严禁合闸，有人工作”的标示牌。其分配电箱和用电机具箱安装好后立即做好电箱同开关的编号标识工作。
（二）接地与防雷：
1、施工现场专用变压器的供电的TN-S接零系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零引出。
2、施工现场的接地、接零应全系统统一，不得一部分设备做保护接
零，另一部分设备做保护接地。
3、施工现场内的塔吊、井架以及钢脚手架应按规定安装防雷装置。
4、做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地的接地电阻值必须符合规范的规定。
5、配电柜正面操作通道不小于1.5m，侧面的维护通道宽度不小于1m;配电柜的顶棚与地面的距离不低于3m.
6、配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”牌，停送电必须由专人负责。
7、发电机组电源必须与外电线路电源连锁，严禁并列运行。
（三）配电线路的设置
1、架空线必须设在专用电杆上，档距不得大于35m，线间距离不得小于0.3m，最大弧垂与地面距离对于现场不少于4.Om；对于道路不少于6.0m。
2、施工照明要设专用回路漏电开关，其金属外壳必须作接零保护。
室内配线必须采用绝缘导线。采用PVC塑料管穿线敷设，距地面高度不少于2.5m。电线截面应符合负荷要求，对铝线不得小于2.5mm2；铜线不小于1.5mm2。
3、架空线A、B、C相、工作零线N、保护零线PE的颜色分别是黄、绿、红、淡蓝和绿黄两色。
（四）接地与接零
1、本工程采用TN-S系统，保护零线除必须总配电箱处作重复接 地
外，还必须在配电线路的中间处和末端处做重复接地。接地电阻不大于
4Q。
2、接地体采用长2.5m，直径48mm的钢管，打入地下3.3m深，每组打三根，用扁钢将三根接地体连接起来，接地线采用绝缘线。
（五）配电箱及开关箱
1、配电系统设置总配电箱、分配电箱、开关箱，实行三级配电。
2、每台用电设备必须有各自的专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。
3、总配电箱、分配电箱、开关箱均采用建设部推荐的标准箱。安装应端正牢固，箱下底与地面的距离在1.4〜1.6m之间。
4、移动式开关箱应装在坚固的支架上，下底离地面0.8〜1.6m。进出线必须采用橡皮绝缘电缆。周围应有足够两人同时工作的空间和通道。不得堆放任何妨碍操作、维修的物品。
5、总配电箱若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关。此外还应设电压表，总电流表，总电度表及其他仪表。
6、分配电箱若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关。
7、开关箱中的开关电器必须能在任何情况下都可以使用电设备实行电源隔离。
8、总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级分段保护的功能。第一级总干线漏电动作电流2mA，漏电动作时间＜ 0.25秒：第二级、第三级漏电动作时间＜0.1秒
9、配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。
10、开关箱中漏电保护器的额定动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。
11、总配电箱中漏电保护器的额定动作电流应大于30mA，额定漏电动作时间应大于0.1s。但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA • s
12、配电箱、开关箱应有名称、用途、分路标记及系统接线图。
13、配电箱、开关箱门应配锁，并应由专人负责。
14、配电箱、开关箱应定期检查、维修人员必须是专业电工。
15、对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。
16、电气设备附近应设置干粉类等不导电的灭火器材。
17、购置漏电保护器必须是国家定点生产厂或经过有关部门正式认可的产品。
18、对新购置或搁置已久重新使用和使用一个月以上的漏电保护器应认真检验其特性，发现问题及时修理或更换。
19、使用于潮湿和腐蚀介质场所的漏电保护器应采用防溅型产品。
20、在特殊场所照明应使用安全电压照明器。手持照明灯应使用36V及以下安全电压。潮湿作业环境场所照明应使用24V安全电压，导线接头处用绝缘胶带包好。
（六）施工机具：
一切用电机具运到现场后，必须由电工检测其绝缘电阻及检查电器附件是否完整无损，固定用电设备其绝缘值不小于0.5MQ, I类手持电动机具不小于2MQ, II类不小于7MQ，用电设备的金属外壳必须有可靠的接地保护，使用手持电动机具应穿戴安全用具。
（七）使用与维护：
1运行中的漏电开关必须每天检查，使用中发生跳闸，必须查明原因，才能重新合闸送电。发现漏电开关损坏或失灵必须立即更换，严禁电工自行维修，严禁在漏电开关撤出或失灵状态下运行。
2、所有开关箱门应配锁，专人负责，开关箱应标明用途所控设备。
3、配电箱、开关箱、机械设备、施工机具的检查维修必须按《施工现场临时用电安全技术规范》JGJ46-25的规定执行，维修必须由专业电工进行。电工必须按规定穿戴好防护用品和使用绝缘工具。
4、 送电操作过程：总配电箱 分配电箱开关箱；
停电操作过程：开关箱 分配电箱总配电箱（特殊情况除外）。
5、施工现场停电一小时以上时，应切断电源，锁好开关箱。
6、配电箱、开关箱内不得放置任何杂物，并应保持清洁。
六、施工现场电气防火措施
1电焊机械应放置在防雨、干燥和通风良好的地方，焊接现场不得有易燃、易爆物品。施工现场周围应放置可用于扑灭电气火灾的灭火器。
2交流弧焊机变压器的一侧电源线的长度不应大于5m,其电源进线处必须设置防护罩。
3含有大量尘埃但无爆炸和火灾危险的场所，应选用防尘照明器具。
卤灯(碘钨灯)的石英玻璃表面温度很高，应采用瓷管、石棉、玻璃丝等非燃烧材料进行隔指保护，以策安全。
六、施工现场临时用水
本工程施工现场用水有施工用水、生活用水和消防用水三部分。
1、施工用水：
现场施工用水量，按下式计算：
q1=K1 x£Q1xN1xK2/(8 x 36)
q1—施工用水量(L/S)
K1-未预计的施工用水系数(1.05 — 1.15)取1.15;
Q1一每(季)度 工程量(以实物计量单位表示)；
Q1：浇筑砼每班计划完成120m3
砌体每班计划完成20m3;
N1:砼施工用水量14L/m3;砌体用水量2L/m3;
T1—每(季)度有效作业日(d)取90天；
t—每天工作台班数3;
K2—用水不均匀系数取1.5;
计算得：q1=1.15 (16704 x 14+3649 x 2)/90 x 1.5/(8 x 36)
=16.05
2、施工现场生活用水量，按下式计算：
q2=p1 xN2xK3/(tx 8 x 36)
q2-施工现场生活用水量(L/S);
pl—施工现场高峰昼夜人数，取120人；
N2-施工现场生活用水定额，取25L/人
K3—施工现场用水不均匀系数，取1.5;
T—每天工作台班数，取3;
计算得：q2=120 x(25 x 3)x 1.5/(3 x 8 x 36)=0.156L/S
3、消防用水量：
按施工现场小于25ha,则消防用水量为10L/S
计算得：q3=10L/S
4、总用水量(Q)计算
Q=q1+q2>q3
Q=16.05+0.156=16.206L/S
5、水源选择及临时给水管道的安装
(1) 水源利用现场建设单位提供驳接给水系统。
(2) 配水管网的布置：采用环形布置，地面给水管采用暗装，穿越路面加以保护，引上楼层垂直部分采用明装。
(3) 管径的选择：
DL/4Q/(n xVx 10)
d给水管直径(m)
Q—耗水量(L/S)
V---管网中水流速取2.5m/S;
计算得：d= / 4 x 16.206/(3.14 x 2.5 x 1QQQ ) =0.0908m
选取DN=1镀锌管作供水管可满足需要
目录
第五节 现场电工岗位责任制
1、工程概况及现场其他情况，见后面部分。
2、现场施工用电总功率拟定630KVA。本工程临时用电采用“三相五线制”供电，实行三级配电二级保护。电源总线应采用五芯电缆架空或防护埋地敷设。采用中性点直接接地的TN-S接零保护系统。
3、从配电室预留的
1 x 4A+1 x 4A+1 x 4A +1 次 4A+1 次 2A+1 次 2A 等六路输出供电，（详见附图）。
4、塔吊、混凝土输送泵、施工电梯等大型设备采用架空电缆以及埋地从专用电箱供电。
5、现场上所有的电气设备不带电的金属部分均应与保护零线做良好的电气连接，不得单独采用接地保护，保护零线不得小于相线的1/2,且采用绿黄双色线，不得与其它颜色线混用。
6、分配电箱中动力分箱与照明分配箱分开设置，总配电箱电源线采用五芯电缆。分配电箱中动力配电箱与照明分配箱分开设置负载供电，动力开关箱电源线采用四芯橡皮电缆，照明开关箱电源线用三芯电缆。
7、在钢筋加工场、塔机、木工加工机械及二级配电箱保护零线端子，开关箱保护零线端子，开关箱保护零线端子等处进行重复接地，接地电阻应小于4欧，可利用现有的天然接地体。
8、所有配电箱内的电器首先安装在绝缘且防火的电器安装板上，然后整体坚固在配电箱箱体内，箱体采用厚度为1.5mm的铁板制作。
9、单相负载应尽量分到各相线上，力求使相电流均匀减少零线上的
电流。
10、实行三级配电二级保护原则，以确保人身安全。
11、各型电箱均采用标准箱，喷中建CI要求的黄色油漆。
第二章现场勘测
第一节工程概况
，
1、建筑概况
建筑项目主要特征表
项目名称

建筑等级

耐火等级

抗震设防烈度

主要结构形式

建筑层数

占地面积

总建筑面积

建筑构造
墙体

楼、地面

屋面

门窗

顶棚及内墙面

外墙面

2、结构概况

第二节施工作业
本工程建筑面积达到9.7万平方米，地下室一层建筑面积约为1.2万平方米，裙楼共四层最大单层建筑面积有5千多平方米，塔楼楼体分散，对现场的临电布置造成一定难度。本工程现场分六个回路配电，考虑工期要求紧，局部用机具按同时使用计算。因现场建设单位现在未提供变压器，本方案仅考虑拟定总供电功率630KVA进行计算和核定。
第三节项目部组织机构
新组建一个由公司优秀的项目经理组建的项目经理部来负责此工程的具体施工管理。同时向业主承诺：针对此工程项目，我公司推选的项目班子一律持证上岗，并且该项目经理部仅负责此工程。实行项目经理责任制，项目经理将对质量、工期、安全、成本及文明施工全面负责。各施工管理职能部门在项目经理部的直接指导下做到有计划的组织施工，确保工程质量、工期、安全等方面达到目标要求。
该项目经理部采用老、中、青相结合的方式，把老同志的丰富经验、中年同志的稳重干练、年轻同志的开拓进取精神有机结合，形成强有力的项目班子。其项目部主要人员均来自施工生产管理第一线的骨干力量，年富力强、精力充沛，而且个人素质高，专业技术水平强。
施工组织管理机构框图
工程领导小组
项目经理
预算员
后勤员
装饰施工员
向光华
钢筋施工员
模板施工员
内业技术员
动力部门
质量检验员
安全员

各作业班组
第四节现场勘测
本工程现场四通一平已完成，临电未达到施工要求。根据施工总平面图和机械进场要求，组织机械设备进场，并进行相应的保养和试运转等工作。
第三章电源进线，配电室、配电装置、用电设备位置及线路走向
电源进线位置设在本工程的东南面，配电室也设在工程的南面。本工程施工现场临时用电工程由配电室共给2/380V三相四线电源。
第四章负荷计算及变压器的选择
第一节设备型号表
拟投入施工现场主要机械设备一览表
线
路
序
号
设备名称
型号
台
数
产地
额定功率（KW）
换算容
量
电机电线选择
主楼现场
1.
输送泵
HBT60
2
长沙
2 x 90
180

2.
附着式塔吊
QTZ120
2
湘潭
2 x 51
102

3.
升降机（施工电梯）
SC2/2
2
湘潭
2 x 44
88

4.
井架
JD-1
1
广东
1 x 11
11

5.
多级水泵
DX12-25 x 5
2
长沙
2 x 11
22

6.
振动器

6
湖南
6x1.5
9

7.
拌灰机
3L
1
郑州
1 x 3
3

8.
搅拌机
350L
1
韶关
5.5
5.5

9.
台锯
4mm
2
山东
2x2.2
4.4

10.
低压照明变压

4
广东
4 x 5
20

11.
电焊机
BX2-315
3
上海
3x28.5
85.5

12.
搅拌机
JS750
1
河南
2x7.5
15

13.
泥浆泵
NL1-18
1
长沙
7.5
7.5

14.
台钻

1

2.2
2.2

安
装
15.
砂轮机

1
湖南
1.1
1.1

16.
套丝机

1
湖南
1.1
1.1

17.
砂轮切割机

2
湖南
2x1.1
2.2

钢筋加工场
18.
电渣压力焊
BX-630
2
上海
4x48.5
97KVA

19.
闪光对焊机
UN-12
1
上海
1 x 1
1KVA

20.
弯曲机
GF-40
3
合肥
3 x 3
9

21.
切断机
GQ-40
2
合肥
2 x 3
6

22.
调直机
KN6-12mm
1
郑州
1 x 10
10

木工
23.
压刨
MB206
1

1x11.5
11.5

24.
圆盘锯
MJ104
6

6 x 3
18

25.
手电锯

20

20x0.6
12

26.
生活区

70
70

27.
水电安装

40
40

28.
消防

60
60

第二节负荷计算
建筑工地临时供电，包括动力用电与照明用电两种，在计算用电量时，从下列各点考虑：
1、全工地所使用的机械动力设备，其他电器工具及照明用电的数量;
2、施工总进度计划中施工高峰阶段同时用电的机械设备最高数量；
3、各种机械设备在工作中需用的情况。
总用电量按下式计算：
P --
P 1.05 1.10 （K —K P K P K P ）
1 cos 223344
式中：
P一供电设备总需要容量（kVA）;
P1 —电动机额定功率（kW）;
P2一电焊机额定容量（kVA）;
P3一室内照明容量（kW）;
P4一室外照明容量（kW）;
cos巾一电动机的平均功率因数
本工程用电总量计算：
726、
P 1.05 （0.5 ——0.5 197 0.8 70） 638.5kVA
0.75
第三节选择变压器
根据以上计算，选择规格为630kVA的变压器，可满足现场用电要求。
第五章设计配电系统
根据本工程的具体情况，施工现场供电采用TN-S接零系统。
第一节 设计配电线路，选择导线或电缆
一、导线或电缆的选择
按配电平面图确定的各负荷点的位置，其低压配电线路分若干分线进行供电。（本工程临电分六个回路）
第一回路至B栋含照明用电及北面办公区用电，负荷功率：211.5kW
第二回路至A栋含照明用电，负荷功率：211.5kW
第三回路至生活区用电及混凝土输送泵1台，负荷功率：160kW
第四回路至钢筋制作车间及加工场地，负荷功率：121kW
第五回路至地下室施工，负荷功率：51kW
第六回路至混凝土输送泵，负荷功率：90KW
建设单位提供的电源在施工场地的东南角，距工地临时用电配电房约4米，电源导线截面的选择同时满足导线允许电流和允许电压降的要求。
导线允许电流
I=0.75 x 652.5 x 10 - （1.732 乂 380 乂 0.75）=991.4A
查表选择3 x 240+2 x 120mm2的橡皮绝缘铜芯线。
导线允许电压降
1
S=652.5 x 4/(77 x 7)=484.23mm2
根据计算电源主导线截面面积选用3 x 240+1 x 120mm2的橡皮绝缘铜芯线，沿线路埋地敷设至工地配电室。
1、第一回路电流计算机电缆截面选择
计算公式：
I _K P
1 <3 V cos
Ii-该导线所有承担电容量的电流(A)(注：照明电量按动力电量的10%进行考虑)。
P—该导线上所有电器设备额定功率之和
K—机械设备使用系数取0.7
V—电器设备使用电压取380 (V)
cos巾一功率因数取0.68
1、第一回路电流计算机电缆截面选择
I _K Pi 0七211.5 10330A
1 V3 V cos43 380 0.68
查表选用VV3 x 120+2 x 70电缆
2、第二回路电流计算机电缆截面选择
I -K P20七 211.5 10330A
2 方 V cos w'3 380 0.68
查表选用VV3 x 120+2 x 70电缆
3、第三回路电流计算机电缆截面选择
IK P3。.7 160 10250A
3 招 V cos 必 380 0.68
查表选用YC3 x 70+2 x 25电缆
4、第四回路电流计算机电缆截面选择
T K P 0.7 121 10 1QQ .
I 4 189 A
4 膜 V cosJ3 380 0.68
查表选用YC3 x 50+2 x 25电缆
5、第五回路电流计算机电缆截面选择
I KP,。.7 51 1080A
5 V3 V cos 妲 380 0.68
查表选用YC3x25+2x10电缆
5、第六回路电流计算机电缆截面选择
I _K P6
6 <3 V cos
0.7 90 10
380 0.68
140A

查表选用YC3 x 50+2 x 25电缆
二、线路的敷设
根据施工现场平面布置，总电源电缆由现场配电室沿围墙明敷引至现场南侧总闸箱开关下五条回路，采用BV-5塑铜线穿管埋地敷设，分别引至1#、2#、3#、4#、5#、6#分配电箱（详见平面布置图）。由分配箱至开关箱及开关箱至设备的电源线，可用穿管埋地或橡胶电缆架空敷设。按照规范要求，视现场实际情况有现场主管电工决定。现场照明采用高架灯，局部或潮湿场所照明采用36V安全电压。此外为了方便施工，需备用6-8台移动配电箱和相应的橡胶软缆。
1、电缆的敷设宜沿直线敷设，转弯处和直线段每隔20m处应设电缆走向标志。
2、电缆直埋时，其表面距地面的距离不宜小于0.2-0.7m;电缆上下应铺砖保护。
3、电缆道路交叉处，应敷设在坚固的保护管内，管的两端宜伸出路基2m。
4、低压电缆需架空敷设时，应沿建筑物、构筑物架设，其架设高度不应低于2m，接头处应绝缘良好，并应采取防水措施。
5、电缆直埋时，电缆之间、电缆与其它管道、道路、建筑物等之间平行和交叉时最小距离应符合有关规定。进入配电房的电缆沟或电缆管，在电缆敷设完成后应将管堵实。
第二节设计配电装置，选择电器
1、配电室内控制主、负配电柜配置：
HD13-15/31推杆式刀开关；
DZ630/330自动空气开关
2、第一条回路
总熔断式隔离开关HR5-4A；动力分配箱HR5-2A熔断式隔离开关，DL10L-4/430漏电断路器。
3、第二回路
总熔断式隔离开关HR5-4A；动力分配箱HR5-2A熔断式隔离开关，DL10L-4/430漏电断路器。
4、第三回路
总熔断式隔离开关HR5-4A；动力分配箱HR5-2A熔断式隔离开关，DL10L-4/430漏电断路器。
5、第四回路
总熔断式隔离开关HR5-2A;动力分配箱HR5-2A熔断式隔离开关，DL10L-4/430漏电断路器。
6、第五回路
总熔断式隔离开关HR5-2A；动力分配箱HR5-2A熔断式隔离开关，DL15L-1/4901漏电断路器。
7、第六回路
总熔断式隔离开关HR5-2A；动力分配箱HR5-2A熔断式隔离开关，DL10L-4/430漏电断路器。
第三节电器设备的管理
一、配电室
1、配电室内，采用HD1.3-10/3配电屏。共设置2 x 4A+3 x 250A输出，设计选择6个回路工作，每个回路均设置总漏电保护。
2、配电屏采用双列布置，屏前采取绝缘措施。
3、自备一台2KW发电机组，解决浇灌混凝土时，突然停电的供电问题，并满足地下室降水要求。
4、发电机由自设置的水箱循环供水。发电机的输出端设有适中过载保护开关和市电互锁，严禁并列运行。
5、发电机配电输出采用TN-S系统。
6、发电机房设有消防设施。
7、配电室安全要求：
(1) 现场临时配电室应紧靠变压器侧，应通风良好，并采取防雨雪、防火、防小动物出入的措施。设立明显的安全标志，其耐火等级不得低于3级。并配有符合要求的灭火器材。
(2) 成列的配电屏和控制屏，应装有短路、过载和漏电保护装置。各配电线路应做编号，注明用途标记，配电盘两端应与重复接地线及保护零线做电气连接。配电盘或配电线路维修时，应悬挂“有人维修，禁止合闸”标志牌。停、送电操作时，必须由专人监护执行。
(3) 当施工现场配有自备发电机组时，其电源开关与外电网电源开关之间，应装设防止同时合闸的机械联锁装置或双设闸刀，发电机组应采用三相四线制中性点直接接地供电系统，中性点单独接地，接地电阻不大于4欧姆。
二、配电箱
1、设置原则
三级设置即总配电箱、分配电箱、开关箱、照明配电和动力配电分设。分配电箱和开关箱的装设满足：
A、干燥、通风、常温；
B、无有毒有害可燃气体液体等介质；
C、无外力撞击和强烈振动；
D、无液体浸溅；
E、无热源烘烤；
F、防雨、防尘；
G、周围空气应保证有足够的工作空间和通道。
2、配电箱的选择
配电箱采用规定的标准箱。配电箱材料采用铁板或其他优质的绝缘材料，铁板厚度能适应现场条件的机械强度，不得采用木板制作的箱体。
3、配电箱的安装
配电箱固定在坚实、稳定的支架上，安装牢固，不得歪。导线进出处加强绝缘，安装高度1.5m。
4、配电箱内所有正常不带电的金属部件均应做可靠的保护接零，保护零线应采用绿黄双色线，并通过专用接线端子板，箱内的连接导线采用绝缘良好的绝缘导线。接头不得松动不得有外露导电部分。
配电箱应在箱门明晰标注其编号、名称、并用作回路标志。
送电时操作合闸顺序：总配电箱-分配电箱-开关箱
停电时，分闸顺序：开关箱-分配电箱-总配电箱
所有配电箱门均应配锁，设专人负责管理，操作维修时应有专人监护并挂“禁止合闸”的警示牌。对开关箱操作须按规程执行。
检查时间：每天巡视，上下午各一次，维修周期一周。更换熔断器必须匹配。
5、配电箱安全要求：
(1) 施工现场配电系统应设置室内总配电屏和分配电箱或室外总配电箱和分配电箱分级供电，各级配电装置的容量应与实际负载匹配。动力、照明应分别设置。
(2) 配电箱、开关箱制作安装应满足下列要求：①配电箱采用铁板或其他防火绝缘材料制作，做到通风、散热、防雨、防火；②箱内各种电器，应安装在金属或其他绝缘板上(非木质板)，并紧固于箱内。金属底板应与箱体作电气连接；③正常不带电箱体金属外壳，底座等必须接零(地)，且通过专用端子连接，并与保护零线接线端子板分设。各电气连接线应采用绝缘导线，接头可靠，不得外露；④进、出线必须采用橡皮绝缘电缆，进、出线应设在箱体的下端面，并加保护圈。进(出)线应做好防水弯，不得承受外力。
(3) 总配电箱电器额定值、动作整定值，应与分路开关电器的额定值、动作整定值相适应。并装设总自动开关、漏电保护器和分路自动开关。
(4) 各级配电箱中使用的各种电气元件和漏电保护器应符合国标质量要求。
(5) 各级配电箱中的漏电保护器，应合理布置，起到分级、分段保护作用。
(6) 漏电保护器应严格按产品说明书使用，并定期进行试验和作好运行记录。对闲置已久和连续使用一个月以上的，应检查试验，合格后方可使用。
(7) 安装电流型低压触电保安器应符合下列要求：
① 触电保安器应完好无损，动作灵敏可靠，并应根据实际负荷电流的大小来合理选用；
② 被保护的线路和电气设备应绝缘良好，触电保安器的电流标位应正确选择;
③ 穿过触电保安器的导线，应绞合在一起，用纱带或胶布包好，并放在中心。触保器前后2mm范围内集束不应散开；
④ 触电保安器应远离交流电磁场，如变压器，电流互感器、电动机等，与这配用的交流接触器安装距离应在4mm以外；
⑤ 通过触电保安器后的零线，不得重复接地，仅允许做工作零线，被保护电气设备的金属外壳宜采用保护接地；
⑥ 若采用保护接零，其保护零线应从触电保安器开关前出引。
(8) 每台用电设备应有专用的开关，必须实行“一机一闸”，严禁一闸多用。
(9) 手动开关电器只准用于直接控制照明电路和容量小于3kw的动力电路。各级配箱应明确专人负责、做好定期检查、维修和清洁工作。
(10) 配电箱进行检查、维修时，必须将与前一级相对应的电源开关切断，并悬挂醒目“停电检修”标志牌。
三、熔断器和插座
1、熔断器的规格应满足被保护线路和设备的要求，熔体不得削小或合股使用，严禁用金属线代替熔丝。
2、熔体应有保护罩。管型熔断器不得无管使用，有填充材料的熔断器不得改装使用。
3、熔体熔断后，必须查明原因、排除故障后才可更换，在装好保护罩后方可送电。
4、更换熔体时严禁采用不合规格的熔体代替。
5、插头和插座必须配套使用。I类电气设备应选用可接保护线的三孔插座，其保护端子应与保护地线或保护零线连接。
四、移动式电动工具和手持式电动工具
1、手持式电动工具的管理、使用、检查和维修应符合现行国家标准《手持式电动工具管理、使用、检查和维修安全技术规程》的规定。
2、长期停用或新领用的移动工具在使用前要进行检查，并应测绝缘。
3、移动式电动工具、手持式电动工具通电前应做好保护接地或保护接零。
4、移动式电动工具、手持式电动工具应加装单独的电源开关和保护，严禁1台开关接两台及两台以上电动设备。
5、移动式电动工具电源开关应采用双刀开关控制。其开关应安装在便于操作的地方。
6、移动式电动工具、手持式电动工具当采用插座连接时，其插头、插座应无损伤、无裂纹，绝缘良好。
7、使用移动电动工具因故离开现场暂停工作或遇突然停电时，应拉开电源开关。
8、移动电动工具和手持电动工具应加装高灵敏动作的漏电保护器。
9、移动式电动工具和手持式电动工具的电源线必须采用铜芯多股橡胶套软电缆或聚氯乙烯护套软电缆。电缆应避开热源，且不得拖拉在地上。当不能满足上述要求时，应采取防止重物压坏电缆等措施。
10、移动式电动工具、手持式电动工具使用完毕后，不得用手提电
源线或转动部分。
11、移动式电动工具和手持式电动工具使用完毕后必须在电源侧将电源断开。
12、使用手持式电动工具应戴绝缘手套或站在绝缘台上。
五、电焊机
1、根据施工需要，电焊机宜按区域或标高层集中设置，并应编号。
2、布置在室外的电焊机应设置在干燥场所，并应设棚遮蔽。
3、电焊机的外壳应可靠接地，不得多台串联接地。
4、电焊机各线圈对电焊及外壳的热态绝缘电阻值不得小于0.4MQ。
5、电焊机的裸露导电部分和转动部分应安装安全保护罩。直流电焊机的调节器被拆下来后，机壳上露出的孔洞应加设保护罩。
6、电焊机一次侧的电源线必须绝缘良好，不得随地拖拉，其长度不宜大于5m。
8、电焊机的电源线开关应单独设置。直流电焊机的电源应采用启动器控制。
9、电焊把钳必须绝缘良好。
10、电焊机二次侧引出线宜采用橡皮绝缘铜芯软电缆，其长度不宜大于30m。
六、起重机
1、起重机电气设备的安装，应符合现行国家标准《电气装置安装工程起重机电气装置施工及验收规范》的规定。
2、塔式起重机上的电气设备应符合现行国家标准《塔式起重机安全规程》中的要求。
3、起重机电缆的长度，应符合产品技术要求。
4、中、小型起重机上或其附近应设能断开电源的开关。
5、起重机械的电源电缆应经常检查，必要时应设专人维护。
6、未经有关人员批准，起重机上的电气设备和接地方式不得随意改动。
7、起重机上的电气设备应定期检查，发现缺陷应及时处理。在起吊过程中不得进行电气检修工作。
8、起重机电气设备的检修和试运行必须取得其它专业人员的配合。
9、塔式起重机的防雷及接地，应符合现行国家标准《塔式起重机安全规程》的规定及产品技术要求，其
