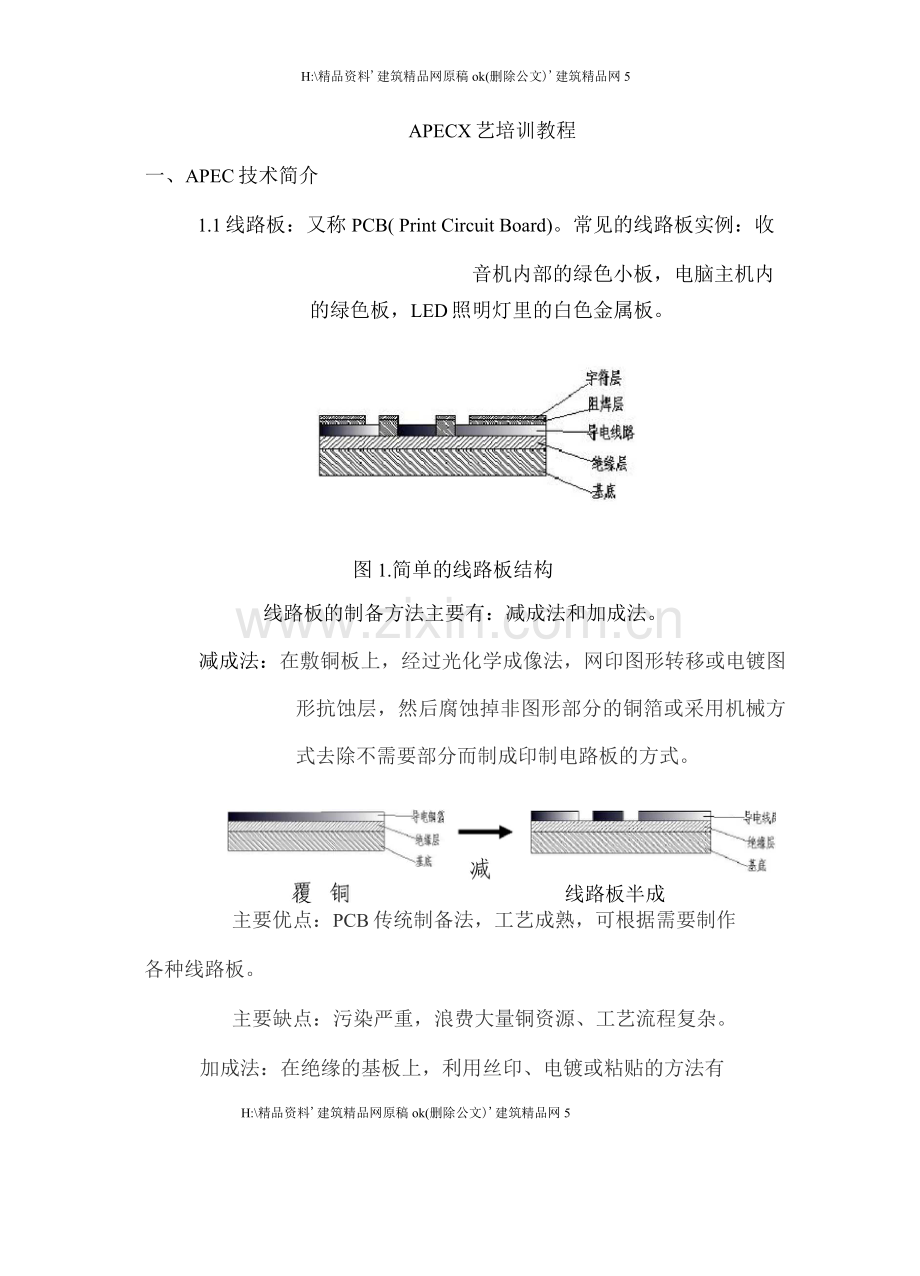

APECX艺培训教程
一、APEC技术简介
1.1线路板：又称PCB( Print Circuit Board)。常见的线路板实例：收音机内部的绿色小板，电脑主机内
的绿色板，LED照明灯里的白色金属板。
图1.简单的线路板结构

线路板的制备方法主要有：减成法和加成法。
减成法：在敷铜板上，经过光化学成像法，网印图形转移或电镀图形抗蚀层，然后腐蚀掉非图形部分的铜箔或采用机械方式去除不需要部分而制成印制电路板的方式。
线路板半成

主要优点：PCB传统制备法，工艺成熟，可根据需要制作
各种线路板。
主要缺点：污染严重，浪费大量铜资源、工艺流程复杂。
加成法：在绝缘的基板上，利用丝印、电镀或粘贴的方法有
H:\精品资料'建筑精品网原稿ok(删除公文)'建筑精品网5
选择性的形成导电图形，从而制备出线路板的方式。

线路板十成
主要优点：工艺简单，污染少或者无污染，无铜资源浪费。
主要缺点：应用范围小，技术发展不完善。
1.2 APEC( Additive Print Electronic Circuit) 工艺， 即加成印刷电子线路板工艺，其加成方式为丝网印刷。将绝缘材料和导电材料印刷在基板上，获得线路板的绝缘层和导电线路，基材选择能够是金属、环氧、软基板或其它基板，当前主要应用于铝基基板上。
二、APECX艺流程
APEC工艺制备流程主要包括：绝缘层制备，下料钻孔处
理，线路制备，油墨印刷，外形切割，成检包装等几大部分。

图2. APEC工艺的主要制备流程

图3. APEC工艺详细工序流程图

三、APECX艺主要设备
3.1剪板机
作用：将大块的基板剪切成合适的尺寸。
工作原理：剪板机是借助于运动的上刀片和固定的下刀片，采用合理的刀片间隙，对各种厚度的金属板材施加剪切力，使板材按所需的尺寸断裂分离。剪板机按类型可分为：脚踏式，机械式和液压摆式等。在采购剪板机时需注意其标称剪板厚度，选择适合的型号。
剪板机属于危险机械，需专人进行负责，在使用剪板机时需严格遵守安全操作规程，操作前要穿紧身防护服，袖扣紧，上衣下摆不能敞开，不得在开动的机床旁穿、脱换衣服，或围布于身上，防止机器绞伤。必须戴好安全帽，辫子应放入帽内，不得穿裙子、拖鞋。设备可安装在洁净度不太高的环境。
3.2 PCB数控钻铣床
作用：钻孔和铣外形。
钻孔：在基板上形成各种大小的孔，
用于制备线路板层与层之间的导通与安装等。

设备可安装在洁净度不太高的环境。
3.3丝网印刷机

作用：在整个APEC工艺中扮演十
分重要的角色，是实现绝缘层印刷,
导电线路印刷和油墨印刷的必要设备。
丝网印刷机可分为手动丝印机
（台），半自动丝印机和全自动丝印
机。半自动或全自动丝印机在工作时,
可经过调整刮刀角度，力度，速度以

3.4对辊压机
作用：印刷线路的压合。
滚压机大致结构为上下两只主轴处于一个平面的金属辊，金属辊表面镀金属络以增加辊表面的硬度。
在操作时，将基板直接从对辊间隙中压过，经过辊压的液压设定来调整压力从而获得理想的压合效果。

3.5恒温鼓风烘箱
作用：
用热处理的方式使线路微结构重组
键合、导电线路固化、油墨固化等。
鼓风的作用是维持整个空间均匀
受热，在批量生产时，需要注意鼓
3.6刷板机
作用：
清除板面油渍、手印等使表面达到微观粗糙，以增加表面结合力。
刷版机为线路板制备过程中3.7不隧缺微设备，主要功能有清
作用：将丝印好的底胶、导电层经过烘道使其干燥，以利于下工序生产。
工作原理：电加热平板线烘道采用加热管外置式加热，将电能转化为热能，热量经低噪音高压风机吹入进风道，传入箱内，形成热风循环，箱体设有对流搅拌技术,
