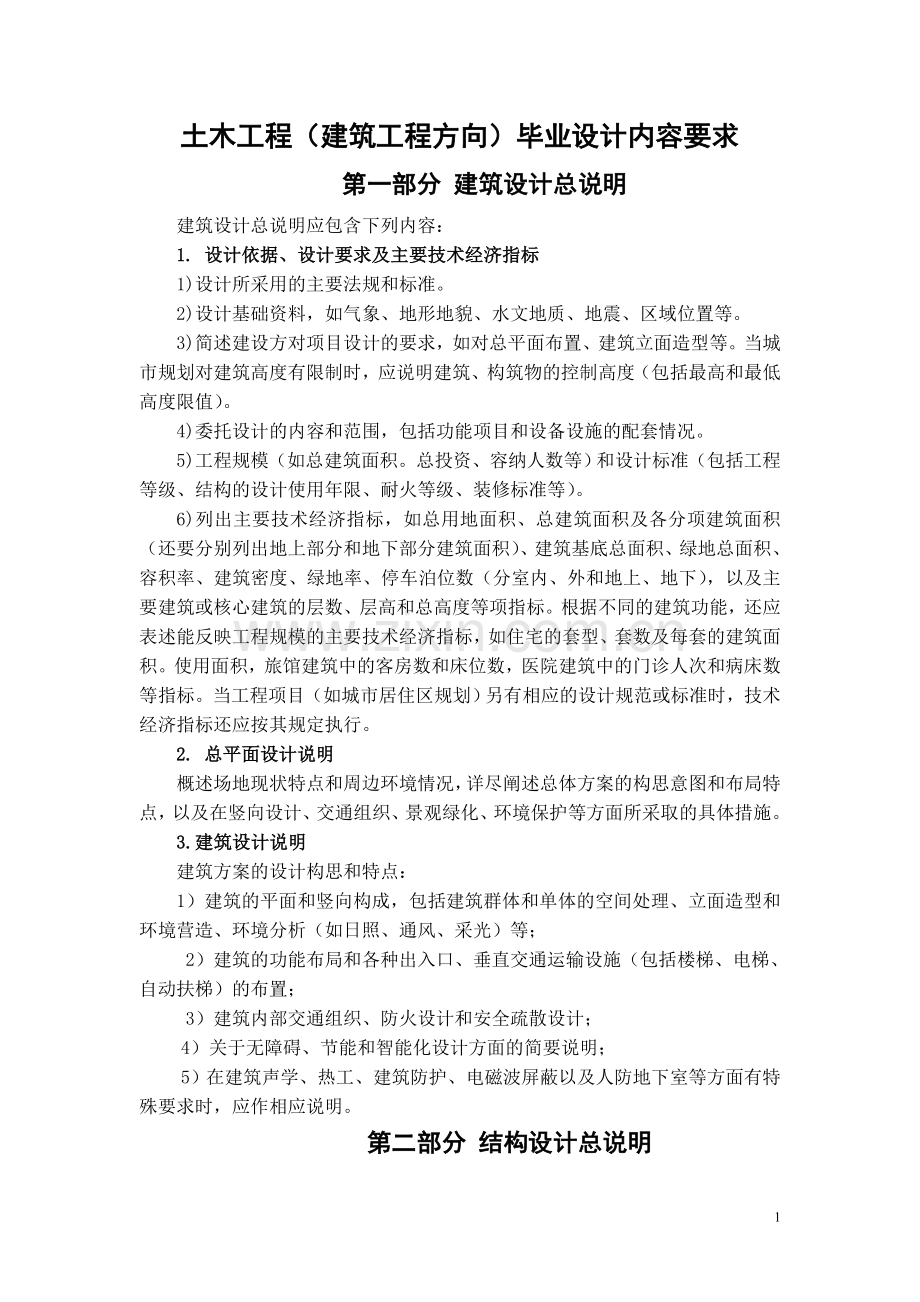

土木工程（建筑工程方向）毕业设计内容要求
第一部分 建筑设计总说明
建筑设计总说明应包含下列内容：
1. 设计依据、设计要求及主要技术经济指标
1)设计所采用的主要法规和标准。
2)设计基础资料，如气象、地形地貌、水文地质、地震、区域位置等。
3)简述建设方对项目设计的要求，如对总平面布置、建筑立面造型等。当城市规划对建筑高度有限制时，应说明建筑、构筑物的控制高度（包括最高和最低高度限值）。
4)委托设计的内容和范围，包括功能项目和设备设施的配套情况。
5)工程规模（如总建筑面积。总投资、容纳人数等）和设计标准（包括工程等级、结构的设计使用年限、耐火等级、装修标准等）。
6)列出主要技术经济指标，如总用地面积、总建筑面积及各分项建筑面积（还要分别列出地上部分和地下部分建筑面积）、建筑基底总面积、绿地总面积、容积率、建筑密度、绿地率、停车泊位数（分室内、外和地上、地下），以及主要建筑或核心建筑的层数、层高和总高度等项指标。根据不同的建筑功能，还应表述能反映工程规模的主要技术经济指标，如住宅的套型、套数及每套的建筑面积。使用面积，旅馆建筑中的客房数和床位数，医院建筑中的门诊人次和病床数等指标。当工程项目（如城市居住区规划）另有相应的设计规范或标准时，技术经济指标还应按其规定执行。
2. 总平面设计说明
概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点，以及在竖向设计、交通组织、景观绿化、环境保护等方面所采取的具体措施。　　
3.建筑设计说明
建筑方案的设计构思和特点：
1）建筑的平面和竖向构成，包括建筑群体和单体的空间处理、立面造型和环境营造、环境分析（如日照、通风、采光）等；
　 　2）建筑的功能布局和各种出入口、垂直交通运输设施（包括楼梯、电梯、自动扶梯）的布置；
3）建筑内部交通组织、防火设计和安全疏散设计；
4）关于无障碍、节能和智能化设计方面的简要说明；
5）在建筑声学、热工、建筑防护、电磁波屏蔽以及人防地下室等方面有特殊要求时，应作相应说明。
　　第二部分 结构设计总说明
1 设计依据
　　1）本工程结构设计所采用的主要法规和标准；
　　2）建设方提出的符合有关法规、标准与结构有关的书面要求；
3）主要阐述建筑物所在地与结构专业设计有关的自然条件，包括风荷载、雪荷载、地震基本情况及有条件时概述工程地质简况等。
　　2 结构设计
　　主要阐述以下内容：
　　1）建筑结构的安全等级、设计使用年限和建筑抗震设防类别；
2）上部结构选型概述；
　　3）采用的主要结构材料及特殊材料；
　　4）阐述基础选型；
　　5）地下室的结构做法及防水等级，当有人防地下室时说明人防抗力等级。
3 需要特别说明的其他问题
第三部分 结构设计
框架结构设计内容要求
1）结构选型
主要包括结构方案、构件选型及结构布置。
2）结构计算（手算，打印）
手算一榀横向框架结构在恒载、活载、水平荷载（风载、地震）作用下的内力计算；内力组合；框架梁柱配筋计算；楼盖中板的内力分析及配筋计算；楼梯结构内力分析及配筋计算；根据柱底内力进行基础设计（包括选择基础类型、尺寸确定、承载力计算、平面布置、内力及配筋计算等）。
3）结构计算（电算，打印）
在框架结构手算在恒载、活载基础上，完成PKPM建模，进行框架结构电算。生成电算计算书及施工图，在AutoCAD中对施工图进行校正。
4）绘制施工图（打印）
要求绘制：梁、板、柱模板图（主要表示定位，尺寸）、梁配筋图和柱配筋图（梁、柱平法施工图各1-2张，1-2张横向框架施工图）。以上施工图都可以合并，只要能表示清楚，图不会太空就行。
可有：基础平面布置图、基础大样图；楼梯配筋图
第四部分 设计图纸
1. 建筑方案设计图纸要求
1.1 总平面设计图纸
1）场地的区域位置；
2）场地的范围（用地和建筑物各角点的座标或定位尺寸、道路红线）；
3）场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况等）；
4）场地内拟建道路、停车场、广场、绿地及建筑物的布置，并表示出主要建筑物与用地界线（或道路红线、建筑红线）及相邻建筑物之间的距离；
5）拟建主要建筑物的名称、出入口位置、层数与设计标高，以及地形复杂时主要道路、广场的控制标高；
6）指北针或风玫瑰图、比例；
7）根据需要绘制下列反映方案特性的分析图：
     功能分区、空间组合及景观分析、交通分析（人流及车流的组织、停车场的布置及停车泊位数量等）。
1.2 建筑设计图纸
平面图应表示的内容：
1）平面的总尺寸、开间、进深尺寸或柱网尺寸（也可用比例尺表示）；
2）各主要使用房间的名称；
3）结构受力体系中的柱网、承重墙位置；
4）各楼层地面标高、屋面标高；
5）室内停车库的停车位和行车线路；
6）底层平面图应标明剖切线位置和编号，并应标示指北针；
7）必要时绘制主要用房的放大平面和室内布置；
8）图纸名称、比例或比例尺。　　
立面图应表示的内容：
1）体现建筑造型的特点，选择绘制一、二个有代表性的立面；
2）各主要部位和最高点的标高或主体建筑的总高度；
3）当与相邻建筑（或原有建筑）有直接关系时，应绘制相邻或原有建筑的局部立面图；
4）图纸名称、比例或比例尺。
剖面图应表示的内容：
1）剖面应剖在高度和层数不同、空间关系比较复杂的部位；
　　2）各层标高及室外地面标高，室外地面至建筑檐口（女儿墙）的总高度；　　3）若遇有高度控制时，还应标明最高点的标高；
　　4）剖面编号、比例或比例尺。
2. 结构设计图纸要求
2.1 框架结构设计图纸要求
在框架结构设计计算基础上绘制施工图，有以下要求：
1）屋面及各楼层结构布置图1:100；
2）板配筋图（1~2张）1:100；
3）梁、柱平法施工图(各1~2张)1:30—1:50；
4）横向框架配筋图（1~2张）1:30—1:50；
5）基础平面布置图1:100、基础大样图1:30—1:50；
6）楼梯配筋图1:30—1:50。
第五部分：采用设计规范及标准设计图集
1.《民用建筑设计通则》GB50352-2005
2.《住宅设计规范》GB50096-1999（2003 年版）
3.《建筑标准设计图集》2003年9月
4.《建筑地基基础设计规范》（GB 50007－2002）;
5.《建筑结构荷载规范》GB50009-2001）
6.《混凝土结构设计规范》 (GB50010-2010)
7.《建筑抗震设计规范》GB50011-2010
8.《砌体结构设计规范》（GB 50003－2001）
