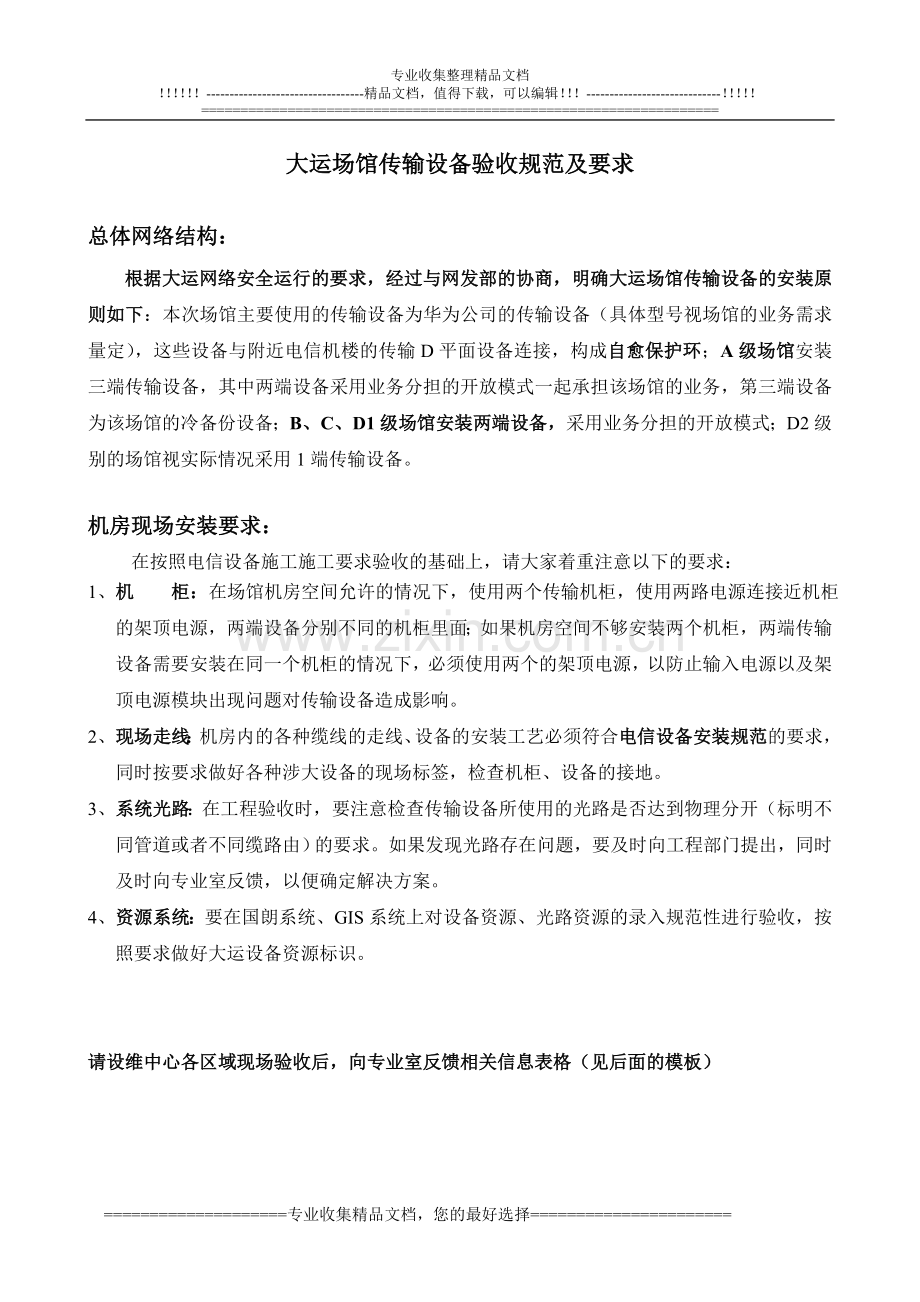

大运场馆传输设备验收规范及要求

总体网络结构：
根据大运网络安全运行的要求，经过与网发部的协商，明确大运场馆传输设备的安装原则如下：本次场馆主要使用的传输设备为华为公司的传输设备（具体型号视场馆的业务需求量定），这些设备与附近电信机楼的传输D平面设备连接，构成自愈保护环；A级场馆安装三端传输设备，其中两端设备采用业务分担的开放模式一起承担该场馆的业务，第三端设备为该场馆的冷备份设备；B、C、D1级场馆安装两端设备，采用业务分担的开放模式；D2级别的场馆视实际情况采用1端传输设备。

机房现场安装要求：
在按照电信设备施工施工要求验收的基础上，请大家着重注意以下的要求：
1、 机 柜：在场馆机房空间允许的情况下，使用两个传输机柜，使用两路电源连接近机柜的架顶电源，两端设备分别不同的机柜里面；如果机房空间不够安装两个机柜，两端传输设备需要安装在同一个机柜的情况下，必须使用两个的架顶电源，以防止输入电源以及架顶电源模块出现问题对传输设备造成影响。
2、 现场走线：机房内的各种缆线的走线、设备的安装工艺必须符合电信设备安装规范的要求，同时按要求做好各种涉大设备的现场标签，检查机柜、设备的接地。
3、 系统光路：在工程验收时，要注意检查传输设备所使用的光路是否达到物理分开（标明不同管道或者不同缆路由）的要求。如果发现光路存在问题，要及时向工程部门提出，同时及时向专业室反馈，以便确定解决方案。
4、 资源系统：要在国朗系统、GIS系统上对设备资源、光路资源的录入规范性进行验收，按照要求做好大运设备资源标识。

请设维中心各区域现场验收后，向专业室反馈相关信息表格（见后面的模板）

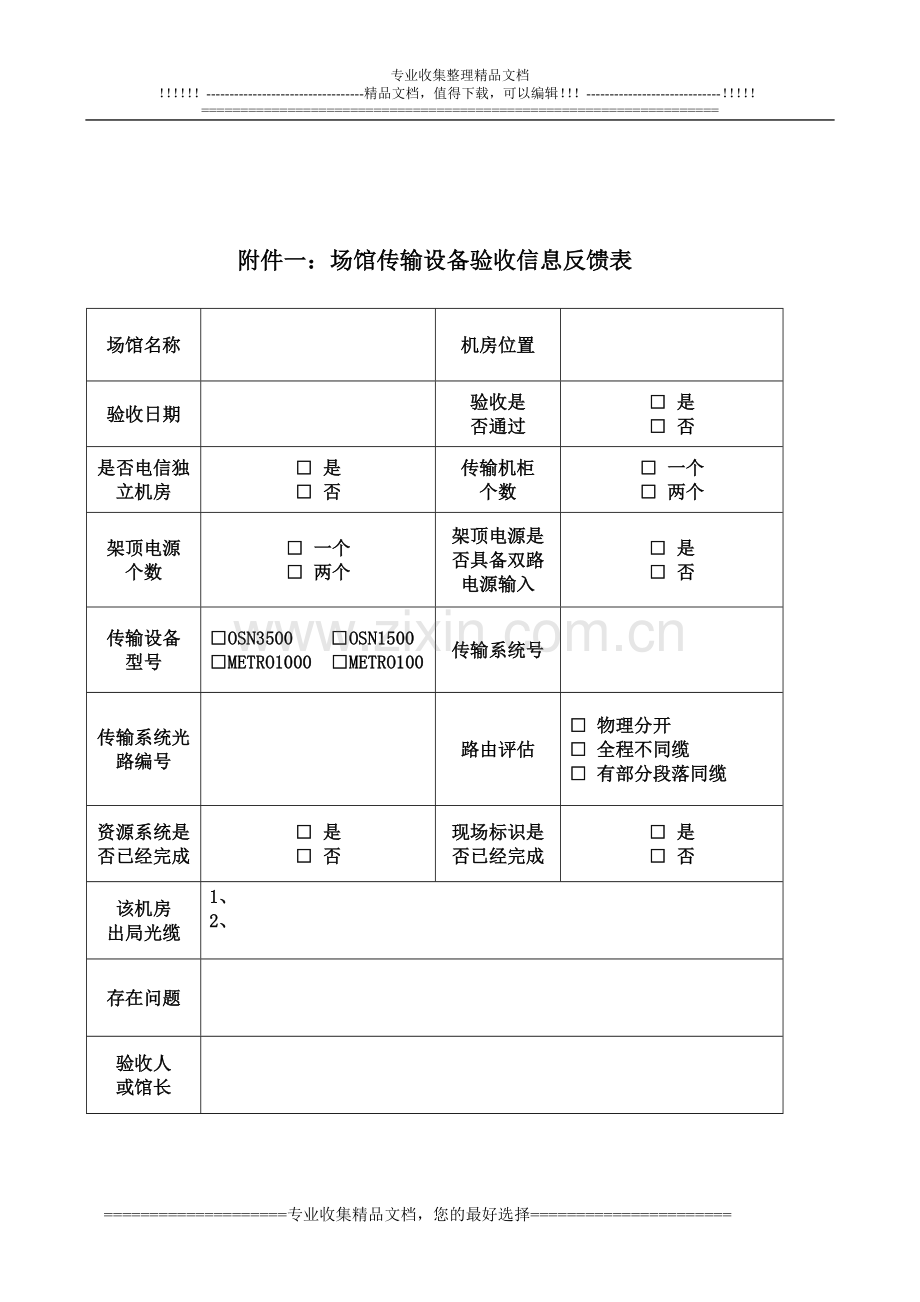

附件一：场馆传输设备验收信息反馈表

场馆名称

机房位置

验收日期

验收是
否通过
□ 是
□ 否
是否电信独立机房
□ 是
□ 否
传输机柜
个数
□ 一个
□ 两个
架顶电源 个数
□ 一个
□ 两个
架顶电源是否具备双路电源输入
□ 是
□ 否
传输设备 型号
□OSN3500 □OSN1500
□METRO1000 □METRO100
传输系统号

传输系统光路编号

路由评估
□ 物理分开
□ 全程不同缆
□ 有部分段落同缆
资源系统是否已经完成
□ 是
□ 否
现场标识是否已经完成
□ 是
□ 否
该机房
出局光缆
1、
2、

存在问题

验收人
或馆长

附件二 传输设备工程验收测试报告（单站部分）
验收工程（单站）名称:
验内容(检验合格请打 “√”；不合格请打“╳”；本工程无此工程请打“－”证实)
传输设备工程预验测试部分

A. 硬件部分
1. 机柜安装检查(含水平、垂直、稳固等外观标准)。
2. 子架安装检查。(含DDF架地线、标签、是否按设计等，ODF架防尘套、地线、标签、是否按设计等)
3. 架顶电源接线柱间电阻测量(是否短路)。
4. 电源线、地线布放规范性检查（含标签检查，标签格式符合要求，有塑料标志牌）。上下桩电流保险是否超载，上桩电力应大于下桩电流。
5. 设备主、备用电源的倒换测试正常。
6. 电源列柜规范性检查（含保险、标签检查，标签格式符合要求）。
7. 电缆布放规范性检查（含socket头、同轴头工艺及标签检查，标签格式符合要求）。
8. 设备尾纤布放规范性检查（含标签检查，标签格式符合要求）。
9. 单板外观检查。
10. 设备是否齐全，是否与设计相符（含标签检查，标签格式符合要求）。
11. 主控板ID设置检查。
12. 局方电源输出端子保险容量达标。
13. 局方电源输出电压值达标。
14. 架顶电源指示灯显示检查。
15 架顶声光测试键有效性检查。
16. 架顶告警切除键有效性检查。
17. 告警外接测试。
18. 风扇运行检查。
19. 子架中各单板运行灯,告警灯状态。
20. 线路板自环本板告警灯灭。
21. 掉电10分钟后上电，单板是否正常。
22. 掉电10分钟后上电，业务是否正常。

签名： 年 月 日

B. 软件部分
1. SDH节点是否已上网管，并能正常监控。
2. 用CIT能正常登录并进行网元性能和告警的监测。

C. 端口及误码测试部分
1. 所有155M及2M电口通断测试符合要求。
2. 155M-10G光口光接收灵敏度符合要求。
3. 155M-10G光口发光功率符合要求。
4. 155M-10G光口动态范围符合要求。
5. 各2M端口串测时符合要求。
6. 各155M电端口测试符合要求。

D. 其它
1. 支路板及控制板开关方向符合要求（按照厂家设备要求）。
2. 去除测试用的交叉连接。
3. 去除软件自环。

E. 资料移交
1. 工程资料已全部移交，并符合要求。

F. 预验存在问题及整改

签名： 年 月 日

G. 终验存在问题及整改

I．总评： 优 良 合格 不合格

签名： 年 月 日

附件三 传输设备工程验收测试报告（系统部分）
验收工程（系统）名称:：
检验内容(检验合格请打 “√”；不合格请打“╳”；本工程无此工程请打“－”证实)
传输设备工程预验测试部分
A. 业务及误码测试
1. 端到端业务通畅。
2. 端到端业务对应关系正确，无系统交叉。
3. 通道保护倒换测试。
4. 复用段保护倒换测试。
5. 倒换恢复测试。
6. K字节中断上报和穿通的全网测试（可用SDH仪表来检查0。
7 备用通道155M误码测试（每2.5G抽1个155M进行24小时测试，其他155M每个测试15分钟，并附上测试结果）。
8. 主用通道155M误码测试（每2.5G抽1个155M进行24小时测试，其他155M每个测试15分钟，并附上测试结果）。
9. 主用通道2M误码测试（每块2M支路板抽1个2M进行24小时测试，其他2M每个测试15分钟，并附上测试结果）。
10. 备用通道2M误码测试（每块2M支路板抽1个2M进行12小时测试，其他2M每个测试15分钟，并附上测试结果）。
11. 其他速率误码测试（如45M、34M等）（每块支路板抽1个进行12小时测试，其他每个测试15分钟，并附上测试结果）。

签名： 年 月 日
B. 功能测试
1. 告警监测。
2. 性能事件监测。
3. 时钟跟踪性能良好。
4. 时钟同步源正确。
5. SDH各节点时钟设置是否正确。
6. 支路板倒换功能测试。
7. 时钟源保护倒换测试。
8. 交叉板主备用倒换测试。
9. 电源板主备用倒换测试。
10. 时钟板主备用倒换测试。
11. 环网中某站掉电不影响其他站间业务。
12. 某站掉电，来电后系统业务可恢复。

C．预验收存在的问题及整改情况

签名： 年 月 日

传输设备工程终验应增加的测试部分

E、性能测试
1. 主用155M抖动测试（每个2.5G抽测2个155M，并附上测试结果）。
2. 备用155M抖动测试（每个2.5G抽测2个155M，并附上测试结果）。
3. 主用2M抖动测试（每块2M支路板抽1个2M进行测试，并附上测试结果）。
4. 备用2M抖动测试（每块2M支路板抽1个2M进行测试，并附上测试结果）。
5. 主用155M频偏、漂移、指针测试（每个2.5G抽测2个155M，并附上测试结果）。
6. 备用155M频偏、漂移、指针测试（每个2.5G抽测2个155M，并附上测试结果）。
7. 其他速率，如（45M、34M）等抖动测试（每个支路板抽测2个端口，并附上测试结果）。

F．终验收存在的问题及整改情况

G、总评： 合格 不合格

签名： 年 月 日
