网格桥架配件种类、开放式网格桥架安装效果图PPT学习课件.ppt

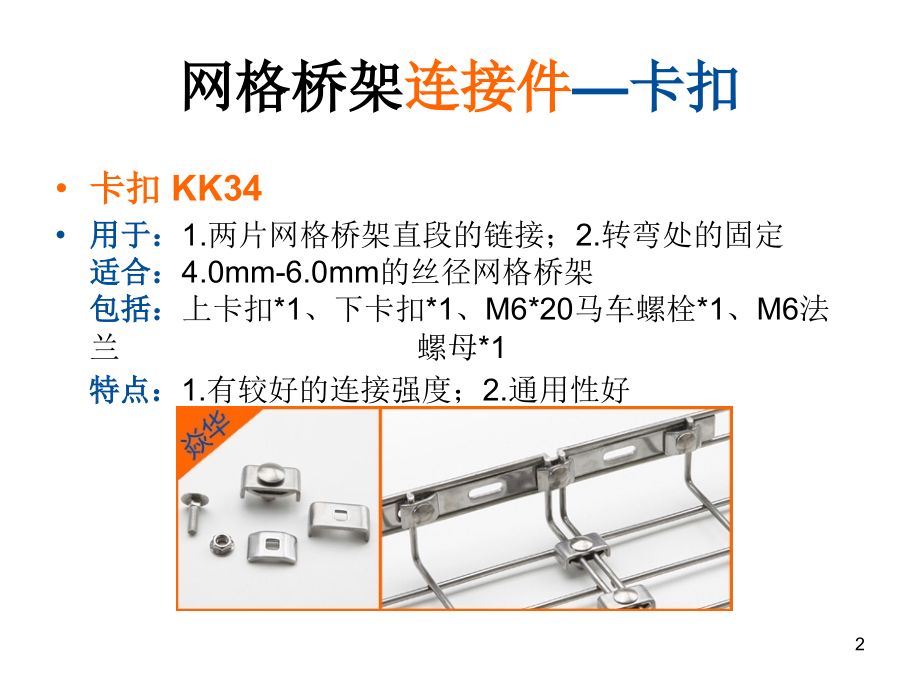

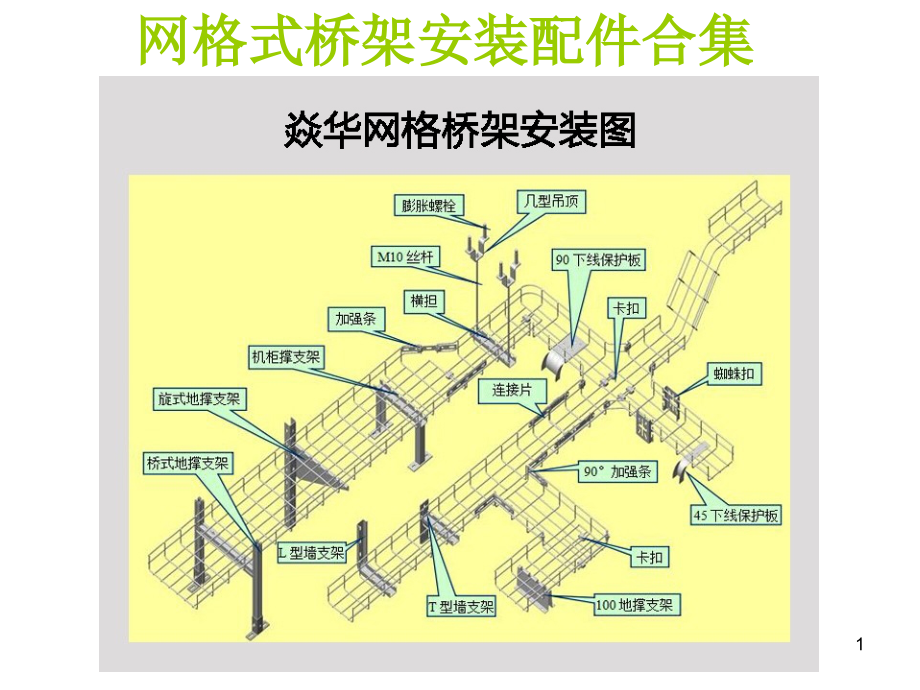

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,网格式桥架安装配件合集,经过多年的探索和发展，焱华已成为国内领先的网格桥架产品的专业制造商和服务提供商。作为专业网格桥架制造商，我们能为客户提供适合各种环境下应用的产品，并提供全面的解决方案。我们能提供各种规格的产品和适合各类场合安装的配件，同时也能按客户的要求定制特殊规格的产品。如果您是最终用户，我们能为您提供最放心的服务；如果您是经销商，我们能为您提供最有竞争力的价格；如果您是设计部门，我们能为您协同设计最佳方案,.,1,网格桥架,连接件,卡扣,卡扣,KK34,用于：,1.,两片网格桥架直段的链接；,2.,转弯处的固定,适合：,4.0mm-6.0mm,的丝径网格桥架,包括：,上卡扣*,1,、下卡扣*,1,、,M6*20,马车螺栓*,1,、,M6,法兰 螺母*,1,特点：,1.,有较好的连接强度；,2.,通用性好,2,网格桥架,连接件,加强条,加强条,CSB,用于：,两个网格桥架直段的连接,适合：,3.5mm-6.0mm,的丝径网格桥架,包括：,BAR*1,、上卡扣*,3,、,M6*20,马车螺栓*,3,、,M6,法兰螺母*,3,特点：,有很高的连接强度,3,网格桥架,连接件,转弯加强条,转弯加强条,CSB,用于：,T,型转弯件、十字型连接的制作,适合：,3.5mm,到,6.0mm,的丝径,包括：,BAR*1,、上卡扣*,4,、,M6*20,马车螺栓*,4,、,M6,法兰螺母*,4,特点：,1.,有很高的连接强度；,2.,固定方便,4,网格桥架,吊装件,横档,横档,BR,用于：,天花板下网格桥架的吊装,适合：,3.5mm-6.0mm,的丝径,包括：,独立件*,1,（可选配丝杆及螺母、膨胀等附件）,特点：,1.,最普遍的安装方式；,2.,美观大方,5,网格桥架,吊装件,挂钩,挂钩,HKS,用于：,网格桥架的悬挂安装,适合：,3.5mm-6.0mm,的丝径，网格桥架宽度不大于,300mm,包括：,独立件*,1,特点：,轻巧、方便、成本低,6,网格桥架,吊装件,50,吊钩,50,吊钩,THR,用于：,50mm,宽度网格桥架的悬挂安装,适合：,3.5mm-6.0mm,的丝径的网格桥架，网格桥架宽度等于,50mm,包括：,独立件*,1,（可选配丝杆和螺母）,特点：,轻巧、方便、成本低,7,网格桥架,吊装件,蜘蛛扣,蜘蛛扣,SPB,用于：,100mm,宽度网格桥架的悬挂安装,适合：,3.5mm-6.0mm,的丝径的网格桥架，网格桥架宽度等于,100mm,包括：,独立件*,1,（可选配丝杆和螺母）,特点：,轻巧、方便、成本低,8,网格桥架,地装支架,机柜支架,机柜支架,EFS,用于：,用于在地面或机柜顶部安装网格桥架，高度可以根据客户要求定制。,适合：,100mm-600mm,宽度的网格桥架，,支撑高度为,120mm,或定制,包括：,横档*,1,、支撑脚*,2,、紧固件,1,套,特点：,整齐大方，承重好,9,网格桥架,地装支架,50,地装支架,50,地装支架,50FSD,用于：,用于宽度,50mm,的网格桥架的地面安装或机柜顶部安装,适合：,3.5mm-6.0mm,的丝径网格桥架,，网格桥架宽度,=50mm,包括：,独立件*,1,（可选配膨胀螺母货螺栓螺母）,特点：,轻巧、方便,10,网格桥架,地装支架,蜘蛛扣,蜘蛛扣,SPB,用于：,用于网格桥架的地面安装,适合：,3.5-6.0,的丝径，网格桥架宽度从,100mm,到,600mm,包括：,独立件*,1,（可选配膨胀螺母或螺栓螺母）,特点：,轻巧、方便,11,网格桥架,地装支架,地装横档,地装横档,BR,用于：,地面上网格桥架的安装,适合：,3.5-6.0,的丝径,包括：,独立件*,1,（可选配膨胀螺母或螺栓螺母）,特点：,1.,最普遍的安装方式；,2.,美观大方,12,网格桥架,墙装支架,L,型墙装支架,L,型墙装支架,LWB,用于：,用于网格桥架的侧墙安装,适合：,3.5mm,到,6.0mm,的丝径，网格桥架的宽度从,100mm-300mm,包括：,独立件,x1,（配套的螺丝螺母可选）,特点：,美观、节省空间,13,网格桥架,墙装支架,蜘蛛扣,蜘蛛扣,SPB,用于：,用于网格桥架的侧墙安装,适合：,3.5mm-6.0mm,的丝径,网格桥架的宽度从,50mm-200mm,包括：,独立件*,1,（可选配膨胀螺母或螺栓螺母）,特点：,轻巧、方便,14,网格桥架,墙装支架,C,型钢三角档支架,C,型钢三角档支架,用于：,用于网格桥架的侧墙安装,适合：,3.5mm-6.0mm,的丝径，网格桥架宽度从,400mm-900mm,包括：,独立套件*,1,，压紧片组件*,3,特点：,支撑强度大，适合大宽度的网格桥架墙装,15,网格桥架,墙装支架,三角板墙装支架,三角板墙装支架,WBK,用于：,用于网格桥架的侧墙安装,适合：,3.5mm,到,6.0mm,的丝杆，网格桥架的宽度从,100-900mm,包括：,独立件,x1,（配套的螺丝螺母可选）,特点：,支撑强度大，适合所有宽度的网格桥架,16,网格桥架,其他配件,下线板,下线板,CGD,用于：,网格桥架上线缆的引出,适合：,3.5mm,到,6.0mm,的丝径，宽度为,150mm,以上的网格桥架,包括：,独立件*,1,特点：,保证电缆引出的弧度，安装方便，可随时增加,17,网格桥架,其他配件,全铜接地,全铜接地,EHB,用于：,网格桥架的接地,适合：,1.A,型适合,3.5mm,到,5.0mm,的丝径，所有宽度的,网格桥架,;2.B,型型适合,5.0mm,到,6.0mm,的丝径，所有宽度的网格桥架,包括：,独立套件*,1,特点：,接地美观、接触性好,18,网格桥架,其他配件,中心压板,中心压板,CHD,用于：,用于网格桥架与机械设备、地面直接固定,适合：,适合,4mm,到,6mm,的丝经,包括：,独立套件*,1,特点：,安装方便、美观,19,网格桥架,其他配件,闷盖,闷盖,TTR,用于：,网格桥架尾端的封闭,适合：,3.5mm,到,6.0mm,的丝径，所有宽度的网格桥架,包括：,独立套件*,1,特点：,安装方便,20,网格桥架,其他配件,盖板,盖板,CVR,用于：,网格桥架顶部覆盖、防尘,适合：,3.5mm,到,6.0mm,的丝径，所有宽度的网格桥架,包括：,独立套件*,1,特点：,安装方便,21,网格桥架,固线器,塑料固线器,塑料固线器,CFT-ABS,用于：,数据电缆的分层固定,适合：,固线器适用于,5mm-6mm,直径的电缆,包括：,固线器*,1,片,特点：,整理电缆，美观大方,22,网格桥架,固线器,铝合金固线器,铝合金固线器,CFB-AL,用于：,数据电缆的分层固定,适合：,#6,固线器适用于,5mm-6mm,直径的电缆,包括：,固线器*,1,片，,M4,加厚螺母*,2,特点：,整理电缆，美观大方,23,网格桥架,固线器,钢塑固线器,钢塑固线器,CF-GS,用于：,动力电缆的分层固定,适合：,固线器适用于,11mm-60mm,直径的电力电缆或光缆,包括：,固线器*,1,片，塑料垫层*,n,特点：,整理电缆，安装牢固,24,网格桥架,配件安装,效果图,25,网格桥架,配件安装,效果图,26,网格桥架,配件安装,效果图,27,网格桥架,工程案例,效果图,28,网格桥架,工程案例,效果图,29,网格桥架,工程案例,效果图,30,安平县焱华丝网制品有限公司,位于美丽的丝网之乡,-,安平县，依托发达的地区经济和便利的交通运输条件，公司为国内外客户提供优质的产品和服务，电镀锌网格桥架、热镀锌网格桥架、不锈钢网格桥架及网格桥架配件为焱华通信的主要生产产品。钢网桥架,/,网状桥架,/,网式桥架,/,网格桥架远销世界各地。,经过多年的探索和发展，焱华已成为国内领先的网格桥架产品的专业制造商和服务提供商。作为专业网格桥架制造商，我们能为客户提供适合各种环境下应用的产品，并提供全面的解决方案。我们能提供各种规格的产品和适合各类场合安装的配件，同时也能按客户的要求定制特殊规格的产品。如果您是最终用户，我们能为您提供最放心的服务；如果您是经销商，我们能为您提供最有竞争力的价格；如果您是设计部门，我们能为您协同设计最佳方案,.,31,
