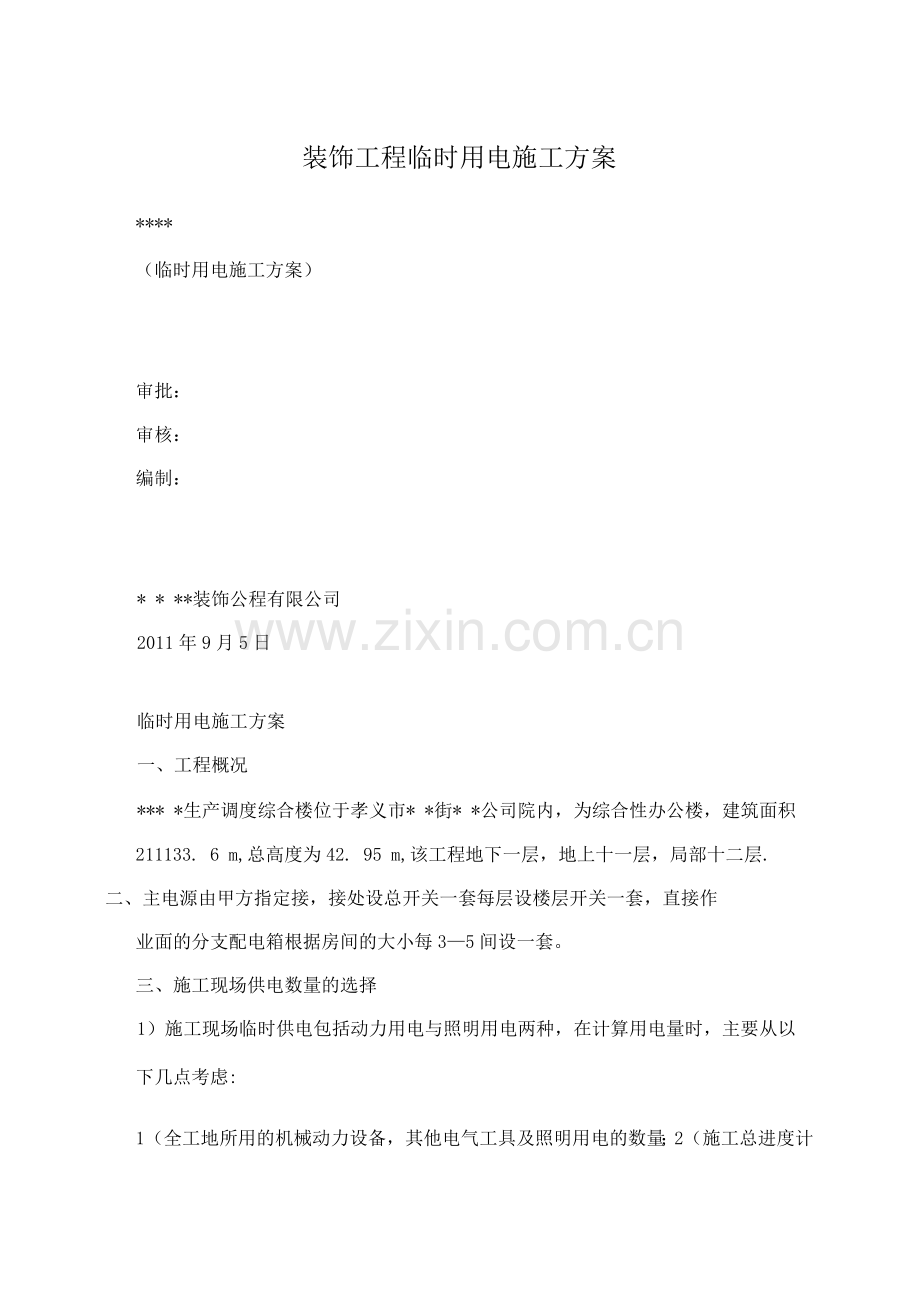

装饰工程临时用电施工方案
****
（临时用电施工方案）
审批：
审核：
编制：
* * **装饰公程有限公司
2011年9月5日
临时用电施工方案
一、工程概况
*** *生产调度综合楼位于孝义市* *街* *公司院内，为综合性办公楼，建筑面积
211133. 6 m,总高度为42. 95 m,该工程地下一层，地上十一层，局部十二层.
二、主电源由甲方指定接，接处设总开关一套每层设楼层开关一套，直接作
业面的分支配电箱根据房间的大小每3—5间设一套。
三、施工现场供电数量的选择
1）施工现场临时供电包括动力用电与照明用电两种，在计算用电量时，主要从以
下几点考虑:

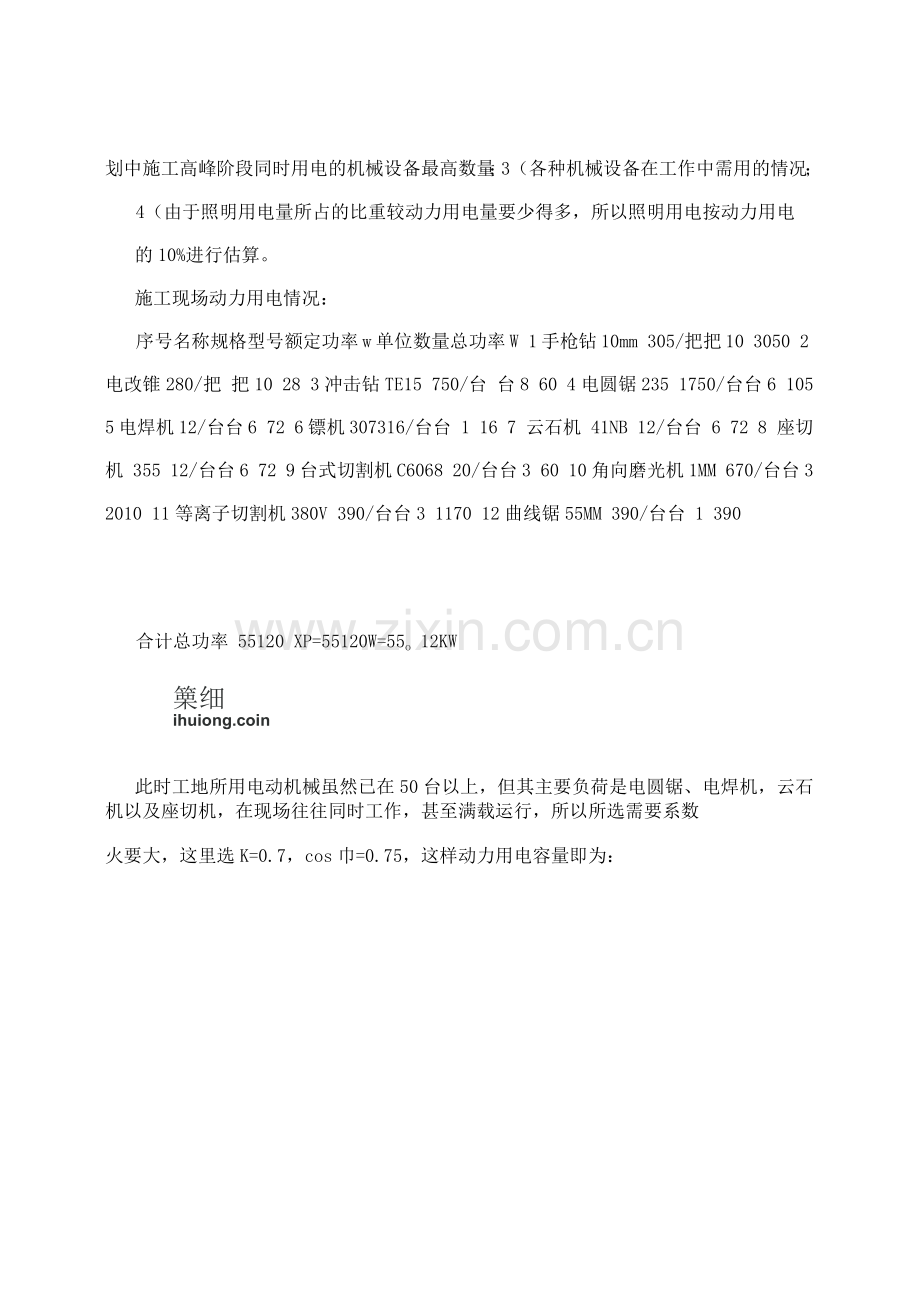

1（全工地所用的机械动力设备，其他电气工具及照明用电的数量；2（施工总进度计划中施工高峰阶段同时用电的机械设备最高数量；3（各种机械设备在工作中需用的情况；
4（由于照明用电量所占的比重较动力用电量要少得多，所以照明用电按动力用电
的10%进行估算。
施工现场动力用电情况：
序号名称规格型号额定功率w单位数量总功率W 1手枪钻10mm 305/把把10 3050 2电改锥280/把 把10 28 3冲击钻TE15 750/台 台8 60 4电圆锯235 1750/台台6 105 5电焊机12/台台6 72 6镖机307316/台台 1 16 7 云石机 41NB 12/台台 6 72 8 座切机 355 12/台台6 72 9台式切割机C6068 20/台台3 60 10角向磨光机1MM 670/台台3 2010 11等离子切割机380V 390/台台3 1170 12曲线锯55MM 390/台台 1 390
合计总功率 55120 XP=55120W=55o 12KW
篥细
ihuiong.coin
此时工地所用电动机械虽然已在50台以上，但其主要负荷是电圆锯、电焊机，云石机以及座切机，在现场往往同时工作，甚至满载运行，所以所选需要系数
火要大，这里选K=0.7，cos巾=0.75，这样动力用电容量即为：
甲方指定用电借接为三相380V电源，施工动力用电量需三相380V电源，照明需单相220V电源，
XP1 55. 12 P=K =0.7 x —=51.44KW 动 COS 巾 0. 75
按上述要求，总开关可选用2A型三相四线空开,其主要技术数据为额定负荷2A,额定动作电流30MA ,动作时间为0.3s。楼层总开关可选用63A型三相四线空开，其主要技术依据为额定负荷63A,额定动作电流30MA,动作时间0.3s。直接作业面分支配电箱里设总开关一个，分支开关5个，总开关选用32A型三匹空开，分支开关15A型丹匹空开。
2）确定开关的位置和配电线路的布局：
根据现场电源线路情况，总开关的位置以西南角为宜;楼层总开关设在消防楼梯；分支配电箱设在走廊中，并根据施工进度，作相应的调整。
根据现场临时设施的需要，配电线路分为一路，在总配电盘由总开关进行控制.
3）配电导线截面的选择：为了安全和节约起见所有导线均选用vv型橡皮绝缘条导线.
1 （总开关到楼层开关导线（此路导线可按二段来考虑）
KXP 0.6 x 51o 44 x 10 （1 ） 1== =36.1A 线
3 UCOS（|）3 x 380 x 0o 75 线
2查表可知，选用16颇的橡皮绝缘铜线。
由于这段线路较短，而负荷量较大，显然其主要矛盾将表现在电流的容许电流方面，因此只计算出线上的工作电流即可。动力配电箱的型号依次选用：XL—10-1/60;XL-10—3/60; XL—10—1/35； XL-10—1/35.
2（楼层开关到分支配电箱导线截面的选择：由于这段线路所带负荷的设备功率不
大，再加上这些机具的需要系数并不高，线路电流不会很大，且线路并不长，线路的电
2压也不是主要矛盾，因此按照线路的机械强度选择6mm的橡皮绝缘铝线。动力配电箱依次选用XL—10—2/35； XL-10—4/15.
三、施工临时用电布置见施工临时用电总平面布置图
1（安装、维修或拆除临时用电工程，必须由电工完成。电工等级应同工程的难易程度和技术复杂性相适应。
2（不得在线路下方施工，线路眩方，不得实施作业、存放生活设施，或堆放构件、架具、材料及其它杂物等。
3 （架空线路高度最小水平距离不得小于2.4m。
4 （在施工现场专用的中性点直接接地的电力线路中必须采用TN—S接零保护系统。
5（施工现场的电力系统严禁利用大地作相线或零线。
A）正常情况时，下列电气设备不带电的外露导电部分，应做保护接零；
1（电机、电器、照明器具、手持电动工具的金属外壳；
2（电气设备传动装置的金属框架及靠近带电部分的金属围栏和金属门；
3（配电屏与控制屏的金属框架；
4（室内配电装置的金属框架及靠近带电部分的金属围栏和金属门。
5 （电力线路的金属保护管、敷设的钢索等；
6（安装在电力线路杆（塔）上的开关、电容等电气装置的金属外壳及支架.
* ** *装饰工程有限公司
2011年9月5日
