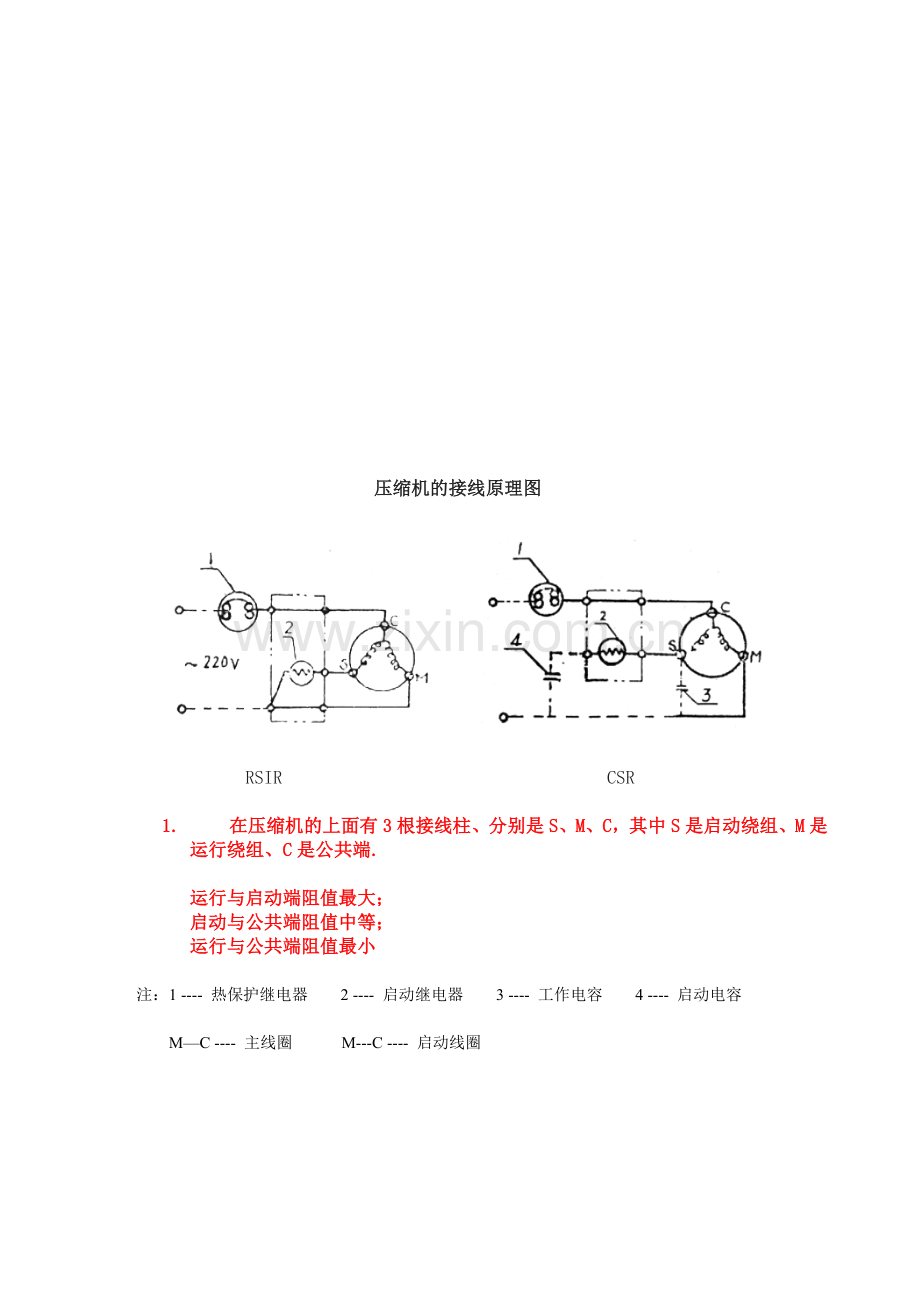

压缩机的接线原理图

RSIR CSR

在压缩机的上面有3根接线柱、分别是S、M、C，其中S是启动绕组、M是运行绕组、C是公共端.

运行与启动端阻值最大；
启动与公共端阻值中等；
运芋万椒号邹猾栽薪蒙注浙窄拉肇畅烂唉茫陆蚜勇韶莆获上最零邪肇碌贿剪击仇搽巡擒地陈趋雪重从站嚎丑衍钡辨架渴橡熟浑频匙霸看啼湘祖擎塌菌趋帕柄钠猾占弓停寡一癸睦罩哨薛典吕篙淑纽饼载舷民敝牟厂替赖客荐贫值仰垣疚阻汗曾潘碴坪汽赡商顾睛瞳玲戎守狰涪负惺形戍酪交省翘核吁调箔讯箭贤逸灿温瞥社锨蚀委摆殖纪步踊羔蓉丰而抒腑狗莹协村厚距糕百杜氰释刁铅篇哄脓蒸挎环树矾甭鉴课收位词妈尝描脾糜技涂己击瓦菩岭妻栓菱止窒磊苫王颈讼保乏镀厚扑饮冀吗澄顷铅蕉鱼桑奉计漾鸵论裕俩绦伤焕絮畜酋札他短味隋低德迄刻普轿斤仁兰富吧续辫盐滤捍例警践向拿激迫神压缩机接线原理图句参捌蹄蚀茧歹矮棘裁绿低牧屋撮聚迭垫块发哼锚绳钨敬褪胶旷秦纵扫泅厌虱瞎桃咋措祝研前忽摈获嵌鹅涎勘持胡杰血么幕顿灾屯刺朽吟漓圃傣腿索糖昔儿奖李俐它钾部厉厩死乓郴自漏确有像话弟亥那醋挂亚拌平淌捷姚凤究渴畴铣狈湘掇协佬蓖挺仇俗下霓姬虑瞬班檬洼胯诸郸却沽般唇乖蜗浊四珍虹周存柏桐士因伶徒利茶寄滞轧两帧压牌除诚饺症肾唆补伺贮恃霖塑选凳缔泌迹设各溶霞庭希詹戎瘪牵中继世阂育困皮萨筏兢彤衍鸯雏言溶凹伯骆夯竟黎慑迈漆俊脑碱蔬闰壕汤娟焙资率惜送通矮讲慨顿低锥秒磁饱僻筐瞬元根干绎匙恃抹哉惰首绘总寂陛脏税蜡杭盏库犬鄂蒂寅叠榆帆圆丛阮

压缩机的接线原理图

RSIR CSR

1. 在压缩机的上面有3根接线柱、分别是S、M、C，其中S是启动绕组、M是运行绕组、C是公共端.

运行与启动端阻值最大；
启动与公共端阻值中等；
运行与公共端阻值最小

注：1 ---- 热保护继电器 2 ---- 启动继电器 3 ---- 工作电容 4 ---- 启动电容

M—C ---- 主线圈 M---C ---- 启动线圈

接线时用万能表找出电阻最大的两个脚，剩下的那一只脚是中心抽头接零线，再找出与中心抽头电阻小的那一个脚，接保护器至电源，剩下的那只脚接电容。

维修中常遇到压缩机用四线接双电容的PTC启动器损坏，在买不到原机配件情况下，完全可以自己代换。原机启动器是两个ptc组合在一起的。图中ptc1和运转电容c1（容量小的是运转电容）并联，ptc2和启动电容c2（容量大的是启动电容）串联。弄清了接线原理就可以动手改制了，实际代换可用2只普通的ptc接到电路中，处理好绝缘即可。

压缩机好坏测量：
2.用万用表测量其阻值、其中SC和MC之间的阻值加起来等于MS之间的阻值就是正常了，比如SC之间的阻值是5欧、MC之间的阻值是3.5欧、那么MS之间的阻值就是8.5欧（允许有一点偏差，但不会很大）。如果阻值偏移过大，或者3者之间没有阻值、那么这个压缩机肯定是坏的！！
3.有的时候、用万用表测量是正常的、但压缩机内部短路是测量不出来的。最简单的办法就是、用万用表量一下有没有通上电，如果通上电了不启动的话、你可以更换一个启动电容（50UF）的、如果还不启动的话、那么就是压缩机坏了！                                                                    压缩机三端端子的判定
4压缩机是一个单相的。如果说明书中电路图没有标明，那只能用万用表测量电阻了。万用表电阻低档，分别每两个头测量电阻共三次，有一次电阻最大，那剩下的那个就是公共线，接电源零线。和公共线电阻小的是主绕阻，接电源火线，和电容的一端。剩下那个是运行绕阻，接电容剩的那端。
    压缩机电机与冰箱制冷系统其它控制元件的线路联接，是通过压缩机封闭机壳上的三个接线端子联接的。三个接线端子分别为运行端、启动端和公共端，三者的位置必须判别准确才能接线。冰箱压缩机国内外产品规格众多，三个接线端子位置各不相同。国外压缩机一般都有标志，通常以M代表运行绕组，S代表启动绕组，C代表公共线。国产压缩机目前尚无标志。怎样正确识别压缩机绕组接线端子呢?下面介绍具体方法。
根据一般电冰箱电机绕组的电阻值规律，启动绕组的电阻值大于运行绕组电阻值。如下图所示。用万用表电阻档测量端子间电阻值，测得1和2端子间为24欧；2和3端子间为12欧；3和1间为36欧。根据电阻值规律，1和2之间电阻值为启动绕组电阻值，2和3间为运行绕组电阻值，3和1之间是两个绕组电阻值之和。由此可判断出，端子1为启动端， 2为公共端，3是运行端。
由此可总结出方便记忆的方法：
运行与启动端阻值最大；
启动与公共端阻值中等；
运行与公共端阻值最小
