医护对讲系统施工方案.docx

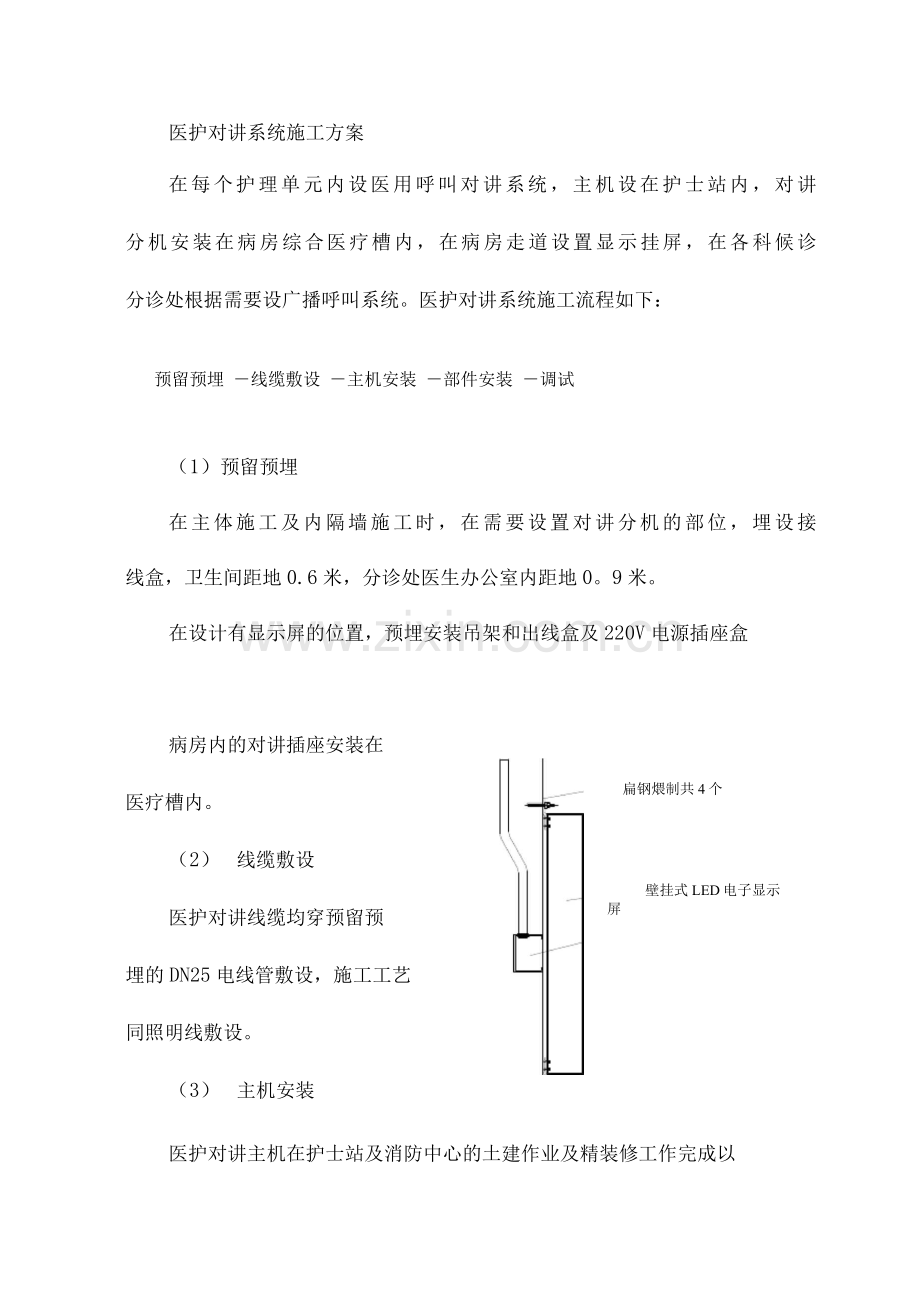

医护对讲系统施工方案
在每个护理单元内设医用呼叫对讲系统，主机设在护士站内，对讲
分机安装在病房综合医疗槽内，在病房走道设置显示挂屏，在各科候诊
分诊处根据需要设广播呼叫系统。医护对讲系统施工流程如下：
预留预埋 ―线缆敷设 ―主机安装 ―部件安装 ―调试
（1）预留预埋
在主体施工及内隔墙施工时，在需要设置对讲分机的部位，埋设接
线盒，卫生间距地0.6米，分诊处医生办公室内距地0。9米。
在设计有显示屏的位置，预埋安装吊架和出线盒及220V电源插座盒
扁钢煨制共4个
壁挂式LED电子显示屏
接线盒
病房内的对讲插座安装在
医疗槽内。
（2） 线缆敷设
医护对讲线缆均穿预留预
埋的DN25电线管敷设，施工工艺
同照明线敷设。
（3） 主机安装
医护对讲主机在护士站及消防中心的土建作业及精装修工作完成以后进行，主机电源就近取自220V电源插座。
(4) 部件安装
医护对讲插座在开关插座及灯具安装的同期进行，安装工艺同插座
安装

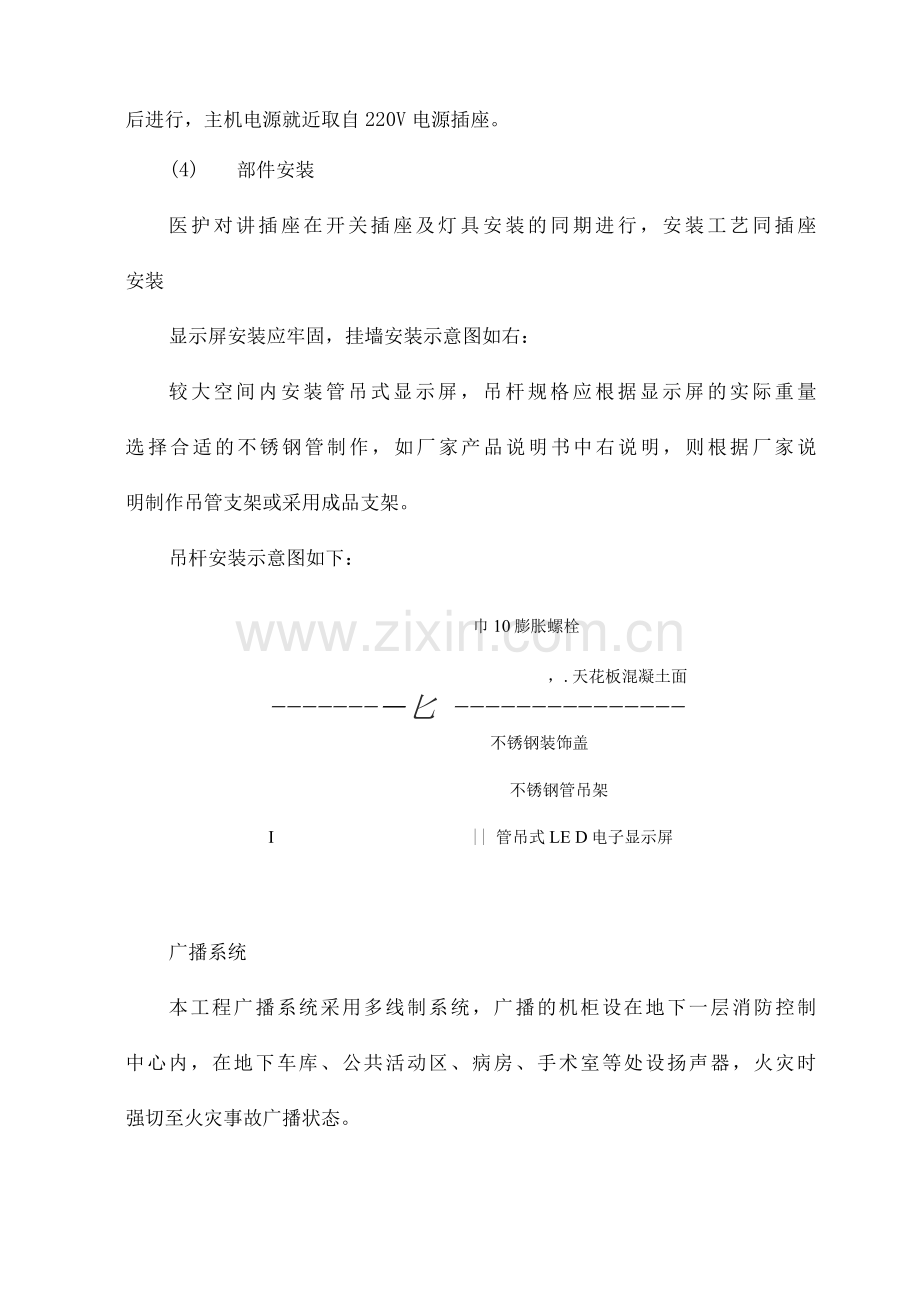

显示屏安装应牢固，挂墙安装示意图如右：
较大空间内安装管吊式显示屏，吊杆规格应根据显示屏的实际重量
选择合适的不锈钢管制作，如厂家产品说明书中右说明，则根据厂家说
明制作吊管支架或采用成品支架。
吊杆安装示意图如下：
巾10膨胀螺栓
，.天花板混凝土面
―匕
不锈钢装饰盖
不锈钢管吊架
I || 管吊式LE D电子显示屏
广播系统
本工程广播系统采用多线制系统，广播的机柜设在地下一层消防控制
中心内，在地下车库、公共活动区、病房、手术室等处设扬声器，火灾时
强切至火灾事故广播状态。
本工程的广播系统组成为:广播及控制末端、传输线路、节目调制前
端、功率放大输出单元.
广播系统施工流程：
线缆敷设 —*广播末端安装 ―机房设备安装 —*系统调试
(1) 线缆敷设
广播系统线路沿弱电线槽或钢管敷设，线缆类型如下：
背景音乐、紧急广播线紧急广播信号线：NHRVB —2x1。5
线槽安装和金属线管安装同强电，本方案不作阐述，线缆在土建及
精装修作业基本完成以后方可施工，敷设时，中间不能有接头，如若必须
有接头，必须置于线槽内，并在竣工图中做好记录，以便日后维护。
(2) 广播末端安装
广播末端安装包括广播扬声器安装和广播控制器安装。
扬声器分为吸顶式和壁挂式两种，安装示意图如下:
扬声器装饰
面板
吸顶式扬声器安装
挂墙式扬声器安装
广播控制器安装与开关插座灯具安装同期进行，安装高度为距地1.
米。
10.22。6火灾自动报警及联动控制系统
本工程消防报警及联动控制系统采用集中报警控制方式，设集中火
灾报警控制器、联动控制柜、广播柜及消防专用电话交换机。
施工工艺流程如下:
（1）钢管、线槽内穿线、布线、校线
穿线、布线前，应对导线的电缆种类、电压等级及是否有断线进行
检查，合格后方可使用。不同系统、不同电压等级、不同电流类别的线路，
不应穿在同一管内或线槽的同一槽孔内.导线在管内或线槽内，不应有接
头或扭结。导线的接头，应在接线盒内焊接或用端子连接。穿线时在管
处应加护，以防损伤导线。不同用途的导线，应采用不同颜色加以区
分，但同种用途的导线颜色应一致。
外围设备及主机外接线预留长度:探测器底座外接导线预留长度不小
于15cm;手动报警按钮，消火栓按钮，模块等预留长度不小于10cm ；进
入主机的导线及电缆芯，应留有不小于20cm的余量，导线敷设完毕后，
应待所有回路校线全部完成，即可进入设备安装阶段。
(2)器件、设备安装
① 探测器安装：探测器安装时，按照图纸位置，现场定位划线，
同时考虑与风、灯具、喷淋头、气体灭火喷头等的安全距离，纵横成
排对称，内部接线要紧密。安装时，先安装探测器的底座，并及时做好保
护，待整个火灾报警系统及室内装修工作完成后，再最后安装探头并进行
必要的调试工作.
② 手动报警按钮安装：手动报警按钮应安装在墙、柱距地面高度
1。5米处，且有明显的标志.手动报警按钮应安装牢固，不得倾斜.
③ 手动报警按钮安装原则是从一个防火分区内任何位置到最邻
近的一个手动报警按钮的平行距离不应大于30m.
④ 消火栓报警按钮安装：消火栓报警按钮通常安装于消火栓箱
内，位置在消火栓上方，便于操作者敲击。消火栓报警按钮应安装牢
固，不得倾斜，操作者按下按钮可直接启动消火栓泵，并且泵的启动反馈
信号可在按钮上显示。
⑤ 模块安装：独立安装的模块常规安装在棚下3mm靠近控制
对象附近，或者管井及控制箱内；集中布置的模块应安装在模块箱内，
靠近被控对象.模块安装应牢固，标高一致，且便于观察其运行状态。
⑥ 火灾应急广播安装:广播应设置在走道、办公室等公共场所，每
个扬声器功率不应小于3瓦，其数量应保证从本层内任何部位到最近一
个扬声器距离不大于15m。
⑦ 消防专用电话安装：消防专用电话分机主要安装于消防水泵房
发电机房等其它与消防联动控制有关的且经常有人的值班机房，重要的操
作室等。
（3）消防系统设备调试及系统联调
调试前准备：调试前应认真检查各系统，各回路线路，对于错线、开
路、虚焊和短路应及时进行纠正。检查外围安装的设备是否齐全，若缺
少应补齐,并查验安装设备是否与图纸设计的规格、型号相符.
设备单机调试：具备上述条件后,可对探测器，手动报警按钮等全部
外围设备，报警控制主机，广播主机，消防电话主机等逐个进行单机通电检查，全部正常后方可进行报警系统内调试。
报警系统设备调试：当单机通电完成后，将模块连接的外控设备解
除，进行报警系统整体调试。对报警主机主要进行下列功能检查：火灾
报警器自检功能；消音复位功能；故障报警功能;火警优先功能；主备电
自动切换功能；备用电源欠压、过压保护功能;自动状态各连锁关系调试,
动作应正常无误，必要时反馈信号可人工模拟。
火灾报警系统联调：火灾报警系统联调应在整个工程各个系统全部
投运后方可进行。火灾报警系统联调应由总承包单位或建设单位组织，
各有关单位共同参加完成。联调前应具备如下条件:火灾报警系统设备调
试完成；各连锁控制对象独立系统调试完成，各子系统正常运转;模拟各
主要部位火灾等信号，按照编制的逻辑顺序模拟。
(4) 火灾报警系统竣工验收
火灾自动报警系统竣工验收，验收前，向公安消防监督机构提交验
收申请报告，并附下列技术文件：系统竣工表;系统竣工图；施工记录(
包括隐蔽工程验收记录等)；调试报告;管理、维护人员登记表。
火灾报警系统验收主要包括如下装置：火灾报警系统装置；灭火系
统控制装置；通风空调、防排烟等消防控制装置；火灾事故广播、消防
通讯、消防电源、消防电梯和消防控制室的控制装置；火灾事故照明及
疏散指示控制装置.
