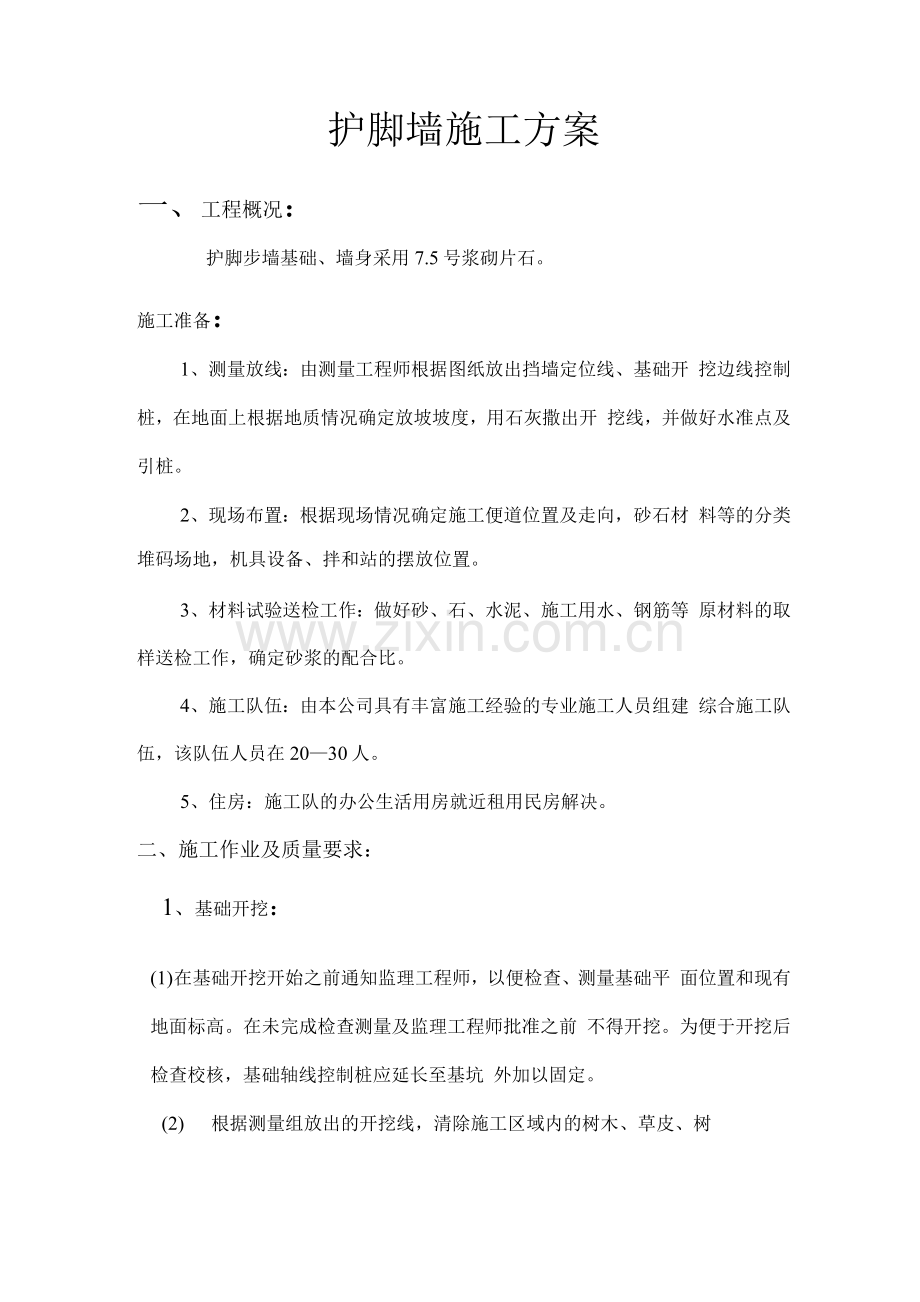

护脚墙施工方案
一、工程概况：
护脚步墙基础、墙身采用7.5号浆砌片石。
施工准备：
1、测量放线：由测量工程师根据图纸放出挡墙定位线、基础开 挖边线控制桩，在地面上根据地质情况确定放坡坡度，用石灰撒出开 挖线，并做好水准点及引桩。
2、现场布置：根据现场情况确定施工便道位置及走向，砂石材 料等的分类堆码场地，机具设备、拌和站的摆放位置。
3、材料试验送检工作：做好砂、石、水泥、施工用水、钢筋等 原材料的取样送检工作，确定砂浆的配合比。
4、施工队伍：由本公司具有丰富施工经验的专业施工人员组建 综合施工队伍，该队伍人员在20—30人。
5、住房：施工队的办公生活用房就近租用民房解决。
二、施工作业及质量要求：
1、基础开挖：
(1) 在基础开挖开始之前通知监理工程师，以便检查、测量基础平 面位置和现有地面标高。在未完成检查测量及监理工程师批准之前 不得开挖。为便于开挖后检查校核，基础轴线控制桩应延长至基坑 外加以固定。
(2) 根据测量组放出的开挖线，清除施工区域内的树木、草皮、树

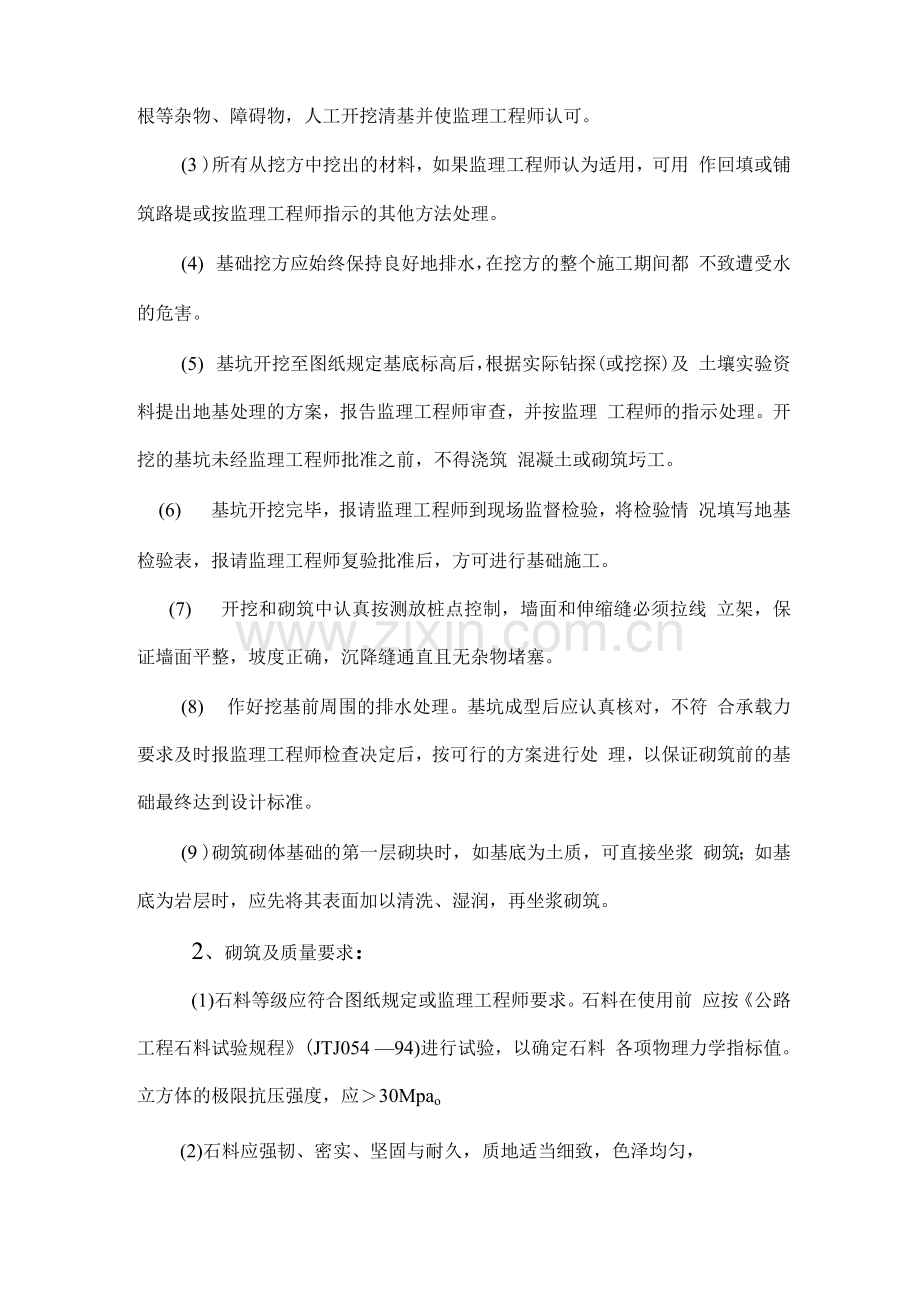

根等杂物、障碍物，人工开挖清基并使监理工程师认可。

(3 )所有从挖方中挖出的材料，如果监理工程师认为适用，可用 作回填或铺筑路堤或按监理工程师指示的其他方法处理。
(4) 基础挖方应始终保持良好地排水，在挖方的整个施工期间都 不致遭受水的危害。
(5) 基坑开挖至图纸规定基底标高后，根据实际钻探(或挖探)及 土壤实验资料提出地基处理的方案，报告监理工程师审查，并按监理 工程师的指示处理。开挖的基坑未经监理工程师批准之前，不得浇筑 混凝土或砌筑圬工。
(6) 基坑开挖完毕，报请监理工程师到现场监督检验，将检验情 况填写地基检验表，报请监理工程师复验批准后，方可进行基础施工。
(7) 开挖和砌筑中认真按测放桩点控制，墙面和伸缩缝必须拉线 立架，保证墙面平整，坡度正确，沉降缝通直且无杂物堵塞。
(8) 作好挖基前周围的排水处理。基坑成型后应认真核对，不符 合承载力要求及时报监理工程师检查决定后，按可行的方案进行处 理，以保证砌筑前的基础最终达到设计标准。
(9 )砌筑砌体基础的第一层砌块时，如基底为土质，可直接坐浆 砌筑；如基底为岩层时，应先将其表面加以清洗、湿润，再坐浆砌筑。
2、砌筑及质量要求：
(1)石料等级应符合图纸规定或监理工程师要求。石料在使用前 应按《公路工程石料试验规程》(JTJ054 —94)进行试验，以确定石料 各项物理力学指标值。立方体的极限抗压强度，应＞30Mpao
(2)石料应强韧、密实、坚固与耐久，质地适当细致，色泽均匀，
无风化剥落和裂纹及结构缺陷。
(3) 石料不得含有妨碍砂浆的正常粘结或有损于外露面外观的污 泥、油质或其他有害物质。石料的运输、储存和处理，应不使有过量 的损坏和废料。
(4) 砌石上下面大致平行。石料厚度2〜3mm，石料宽度及 长度应分别为石料厚度的11.5倍和1.5〜3倍。石料的尖锐边角应凿 去。所有垂直于外露面的镶面石的表面，其表面凹陷深度不得大于 20mm。
(5) 在已经监理工程师验收过后的基坑中放出基础砌体的边线， 按照设计要求的砂浆标号采用人工砌筑，砂浆拌和采用机拌砂浆。
(6) 在砌筑前每一石块均应用干净水洗净并使其彻底饱和，垫 层亦应干净并湿润。所有石块均应座于新拌砂浆之上，在砂浆凝固前， 所有缝应满浆，石块固定就位。垂直缝的满浆系先将已砌好的石块的 侧面抹浆，然后用侧压砌置下一相邻石块；或石块就位后灌入砂浆， 填满垂直缝时，应用扁钢捣实。
(9) 竖缝应相互错开，砂浆砌筑平缝宽度不应大于30mm,竖缝 宽度不应大于40mm。
(10) 如果石块松动或砌缝开裂，应将石块提起，将垫层砂浆与砌 缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。
(11) 在砂浆凝固前应将外露缝勾好，勾缝深度不小于20mm。如
条件不允许时，应在砂浆未凝固前，将砌缝砂浆刮深不小于20mm, 为以后勾缝作准备。
(12) 勾好缝或灌好浆的砌体在完工后，视水泥种类及气候情况，在 7~14d内应加强养生。
(13) 砌体应分层砌筑，砌筑上层时不应振动下层，不准在已砌好的砌体上抛 掷、滚动翻转或敲击石块。
(14) 外圈定位转角石，选择形态较方正、尺寸较大的片石，并长短相间地与里 层块石咬接成一体上下层石块也应交错排列，竖缝不得重合
(15) 较大的砌块应砌于下层，安砌时应选取形状及尺寸较为合适的砌块，尖锐 突出部分应敲除竖缝较宽时，应在砂浆中塞以小石块，不得在石块下面用高于 砂浆砌缝的小石片支垫。
(16) 墙体砌筑到顶后，砌体顶面应及时用砂浆抹平，以防止地面水冲刷和渗入
3、墙背填土：墙背填土要求采用透水性良好的砂质土或砂砾石 土等，分层夯实回填。
4、试验抽检：在施工过程中按照规范要求对石料、砂浆、混凝 土进行随机抽样，如果监理工程师认为必要，应按照监理工程师的要 求进行石料及试压块的取样工作。
四、质量保证措施
1、质量管理和组织机构
项目部成立全面质量管理领导小组，由项目经理、总工程师任正副组长， 成员由项目部项目质检工程师、工队长、技术主管、质检员、试验员、设备、物 资主管等组成 质检机构见《质检组织机构图》
质检组织机构图
项目经理：曾作良、总工程师：江勇
项目部质检工程师：曾亮试验工程师：魏秋敏
工队质检陈松进、试验工程师
1 F
试验员、质检员、材料员
现场作业班长、质保组
2、主要机械设备清单：
设备名称
单位
设备数量
设备状态
规格
备注
挖掘机
台
1
良好
C a t 3 2 0

砂浆搅拌机
台
1
良好
2 5 0 L

混凝土搅拌机
台
1
良好
3 5 0 L

振动棒
台
2
良好
H Z 6 X 5 0

手推车
部
4
良好

五、安全防范措施：
1、对施工安全工作应贯彻“安全第一，预防为主”的方针， 严格遵守《公路工程施工安全技术规程》(JTJ076 — 95)的有关规定， 制订安全制度和采取安全措施，并负责检查实施情况，切实做到施 工安全。对所有进入工地现场施工的作业人员进行安全教育，讲授 安全知识。
2、人行通道处设置安全警示牌，对存在安全隐患的地方采取 相应的安全防护措施。在施工作业中应采取各种有效的防护措施， 做好照明、防尘、防水、降温等，保护环境卫生，保障施工人员的 健康和生产安全。
六、文明施工：
1、加强宣传活动，统一思想，增强文明施工和加强现场管理 的自觉性。
2、结合本工程实际情况，在经理部及各负责人中明确分工， 落实文明施工现场责任区，制定相应规章制度，确保文明施工现场 管理有章可循。
3、合理布置场地，各项临时设施必须符合规定标准，做到场地 整洁、道路平顺、排水畅通、标志醒目、生产环境达到标准作业要 求。
4、现场工程概况牌、施工组织网络牌、安全纪律牌、安全宣传 牌、防火须知牌，事故记录牌和施工总平面图要设置齐全，规格统 一，内容完整，位置醒目。
5、施工现场坚持工完料清，不留垃圾杂物，余料备用品集中整 齐堆放，及时处理。施工废水严禁乱排乱放。
6、施工中处理好与周围群众处好关系，尽量避免施工扰民。施 工中控制噪音，避免产生噪音污染。
7、做好施工垃圾的处理工作，避免污染环境。
8、加强检查监督，从严要求，持之以恒，使文明施工现场管理
真正抓出成效。经理部领导及各工程队领导对文明施工现场进行定 期和不定期检查，每月组织一次专项检查，对照评分，严格奖惩，
交流经验，查纠不足。
9、严格作业标准，实行标准化作业。
10、按照业主及建设主管部门的指示要求，同时认真听取驻地 监理的意见，协调好各方面的关系，搞好安全生产和文明施工，争 创安全文明标准工地。
