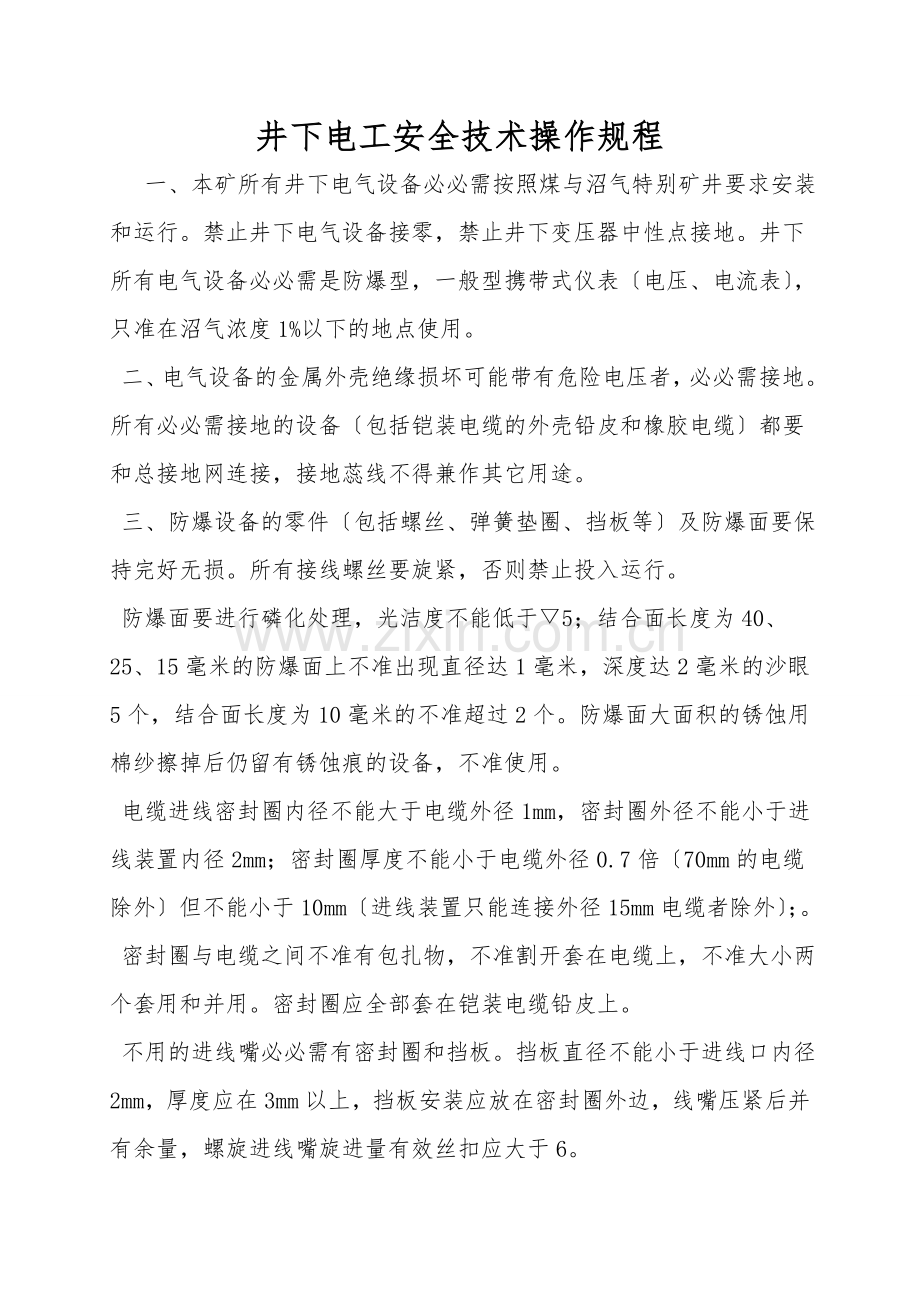

井下电工安全技术操作规程
一、本矿所有井下电气设备必必需按照煤与沼气特别矿井要求安装和运行。禁止井下电气设备接零，禁止井下变压器中性点接地。井下所有电气设备必必需是防爆型，一般型携带式仪表〔电压、电流表〕，只准在沼气浓度1%以下的地点使用。
二、电气设备的金属外壳绝缘损坏可能带有危险电压者，必必需接地。所有必必需接地的设备〔包括铠装电缆的外壳铅皮和橡胶电缆〕都要和总接地网连接，接地蕊线不得兼作其它用途。
三、防爆设备的零件〔包括螺丝、弹簧垫圈、挡板等〕及防爆面要保持完好无损。所有接线螺丝要旋紧，否则禁止投入运行。
防爆面要进行磷化处理，光洁度不能低于▽5；结合面长度为40、25、15毫米的防爆面上不准出现直径达1毫米，深度达2毫米的沙眼5个，结合面长度为10毫米的不准超过2个。防爆面大面积的锈蚀用棉纱擦掉后仍留有锈蚀痕的设备，不准使用。
电缆进线密封圈内径不能大于电缆外径1mm，密封圈外径不能小于进线装置内径2mm；密封圈厚度不能小于电缆外径0.7倍〔70mm的电缆除外〕但不能小于10mm〔进线装置只能连接外径15mm电缆者除外〕；。
密封圈与电缆之间不准有包扎物，不准割开套在电缆上，不准大小两个套用和并用。密封圈应全部套在铠装电缆铅皮上。
不用的进线嘴必必需有密封圈和挡板。挡板直径不能小于进线口内径2mm，厚度应在3mm以上，挡板安装应放在密封圈外边，线嘴压紧后并有余量，螺旋进线嘴旋进量有效丝扣应大于6。

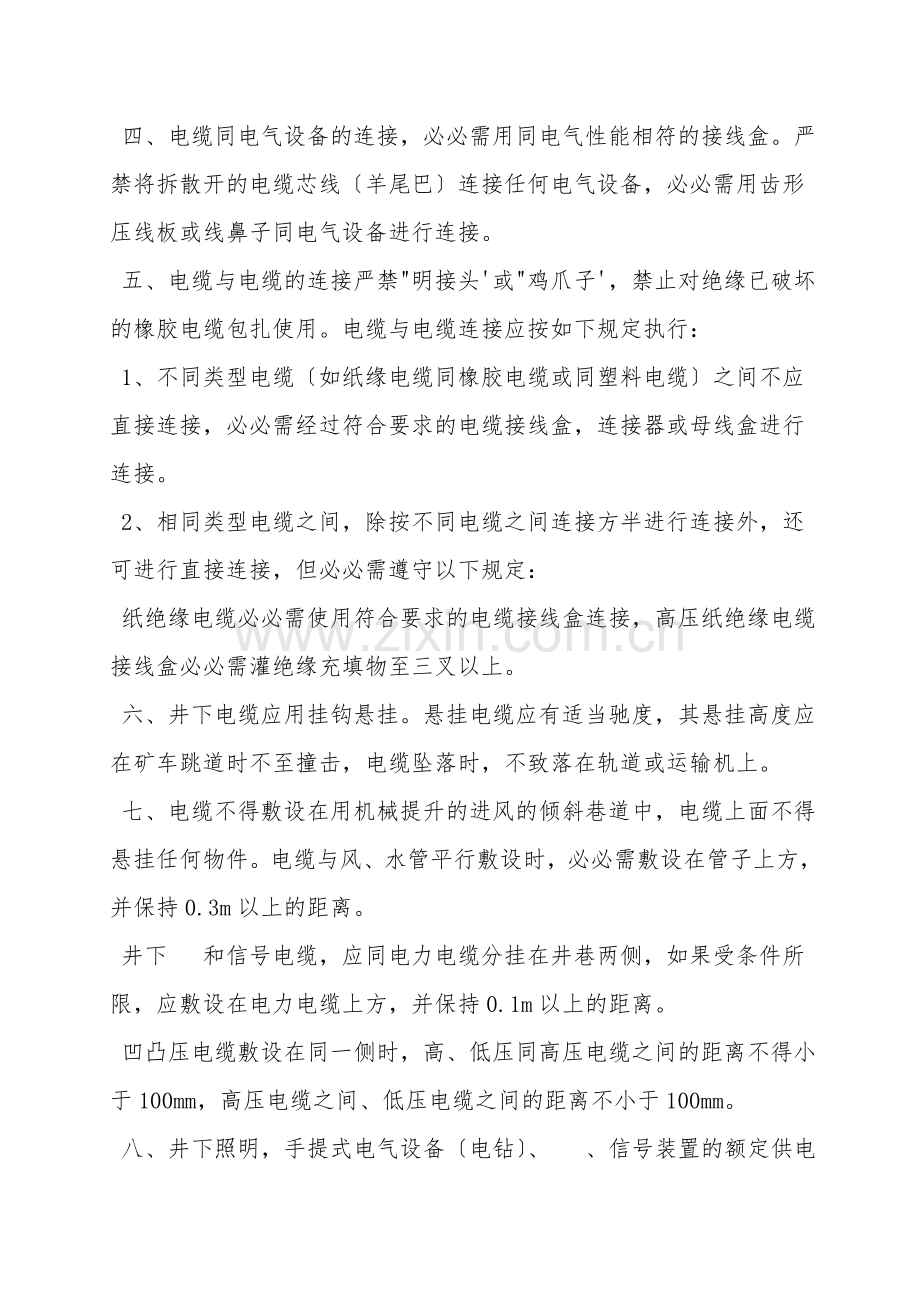

四、电缆同电气设备的连接，必必需用同电气性能相符的接线盒。严禁将拆散开的电缆芯线〔羊尾巴〕连接任何电气设备，必必需用齿形压线板或线鼻子同电气设备进行连接。
五、电缆与电缆的连接严禁"明接头'或"鸡爪子'，禁止对绝缘已破坏的橡胶电缆包扎使用。电缆与电缆连接应按如下规定执行：
1、不同类型电缆〔如纸缘电缆同橡胶电缆或同塑料电缆〕之间不应直接连接，必必需经过符合要求的电缆接线盒，连接器或母线盒进行连接。
2、相同类型电缆之间，除按不同电缆之间连接方半进行连接外，还可进行直接连接，但必必需遵守以下规定：
纸绝缘电缆必必需使用符合要求的电缆接线盒连接，高压纸绝缘电缆接线盒必必需灌绝缘充填物至三叉以上。
六、井下电缆应用挂钩悬挂。悬挂电缆应有适当驰度，其悬挂高度应在矿车跳道时不至撞击，电缆坠落时，不致落在轨道或运输机上。
七、电缆不得敷设在用机械提升的进风的倾斜巷道中，电缆上面不得悬挂任何物件。电缆与风、水管平行敷设时，必必需敷设在管子上方，并保持0.3m以上的距离。
井下 和信号电缆，应同电力电缆分挂在井巷两侧，如果受条件所限，应敷设在电力电缆上方，并保持0.1m以上的距离。
凹凸压电缆敷设在同一侧时，高、低压同高压电缆之间的距离不得小于100mm，高压电缆之间、低压电缆之间的距离不小于100mm。
八、井下照明，手提式电气设备〔电钻〕、 、信号装置的额定供电电压不得大于127V，远距离控制线路额定电压不得大于36V。
九、井下各处检漏装置要确保灵敏可靠，不准甩掉不用，天天应对低压检漏装置的运行状况进行一次试验并记录，发现检漏装置有故障或网路绝缘降低时，应马上停电处理，修复后方可送电。
十、井下电动机和井下变电所或配电站引出的馈线要装设短路和过负荷保护装置。
熔断保险丝的选择应按如下规定：
1、保护支线单个电机时的保险丝额定电流：
I=〔1.5-2〕电机额定电流
2、保护干线几个电机时保险丝额定电流：
I=〔1.5-2〕最大电动机额定电流+其它电动机额定电流。
3、保护干线时，过流继电器整定电流应大于或等于干线上最大电机的起动电流与其它电动机额定电流之和。
4、保护支线时，按电动机起动电流整定。
十一、井下一律不准带电检修和移动电气设备〔包括电缆〕。
十二、修理电气设备时，必必需切断电源，并将导体接地，200伏以上电气设备导电体应完全放电〔放电处瓦斯浓度必必需在1%以下才准放电〕。
十三、所有开关把手在切断电源时都要有闭锁，并悬挂"有人工作、不准合闸'牌，按谁检修、谁负责的原则执行，其他任何人不得谁意摘牌。井下迁移开关和电缆也应照此办理。
十四、操作700V以上高压设备时，必必需站在绝缘垫上，并穿上绝缘鞋，带上绝缘手套。
十五、新投入的电气设备或者停止运行一段时间后又重新投入运行的电气设备，必必需检查其绝缘电阻：6千伏高压隔爆开关不低于250M；低压隔爆开关660伏的不低于2 M，380V的不低于1 M；干式变压器线圈绝缘不低于0.5 M；6千伏高压电缆不低于250 M；低压660伏电缆不低于2 M，330V电缆不低于1 M，电煤钻不低于0.5 M。
十六、井下重要电路和重要场所必需要停送电时，必必需有调度命令，并征求瓦检员的同意〔紧急事故不在此限〕。
十七、每次送电前应具体检查设备状况，在设备四周20M内，当瓦斯浓度在1%以下时方可送电，送电时应注意各种表计是否正常。
十八、地面设备，未通过机电科〔队〕领导和技术人员许可和没有监护人员时，禁止带电检修作业。
十九、线路发生故障时停电检修，检修人员必必需请示调度室同意并亲自到变电所停电，不准 联系停电，并在开关柜上挂上"有人工作，不准送电'牌，送电时必必需由停电挂牌者去牌送电。
二十、凡有隔离开关〔令克〕，油开关的线路，停电时，必必需先停油开关，后停令克；送电时，先送令克，后送油开关。
二十一、电工应熟悉各种设备有关电气的安全技术操作规程，检修作业时必必需按有关规程执行。
